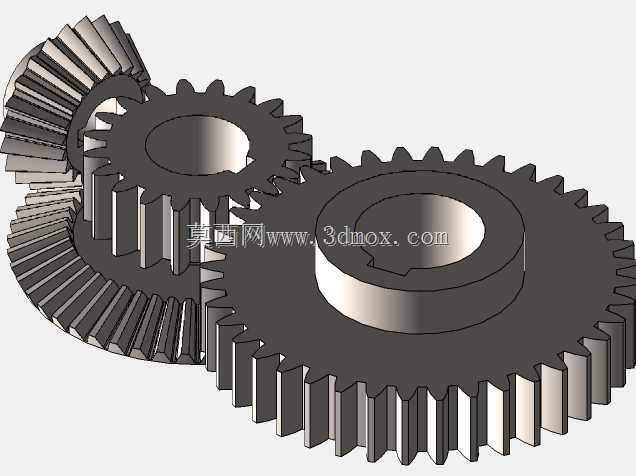

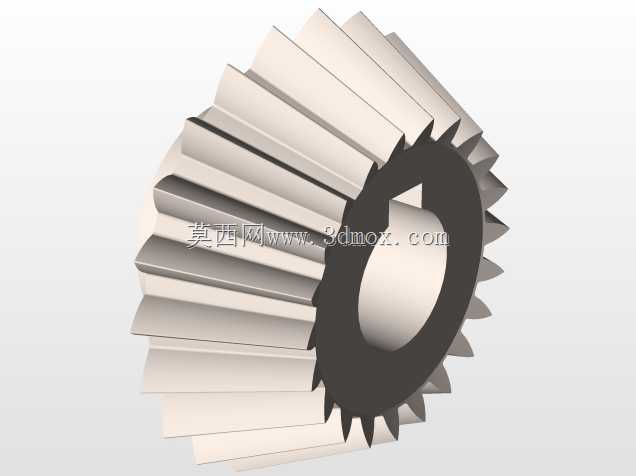

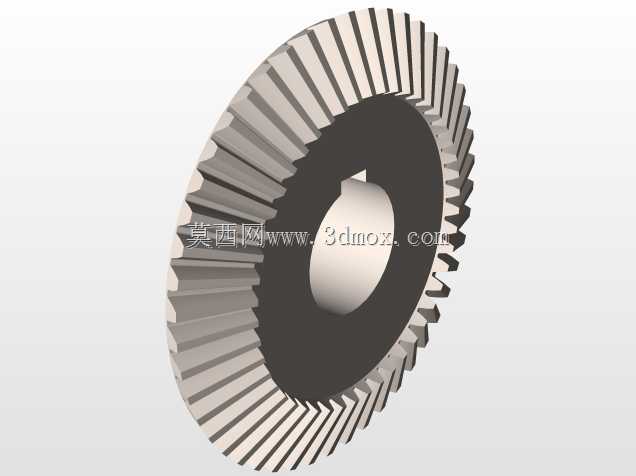

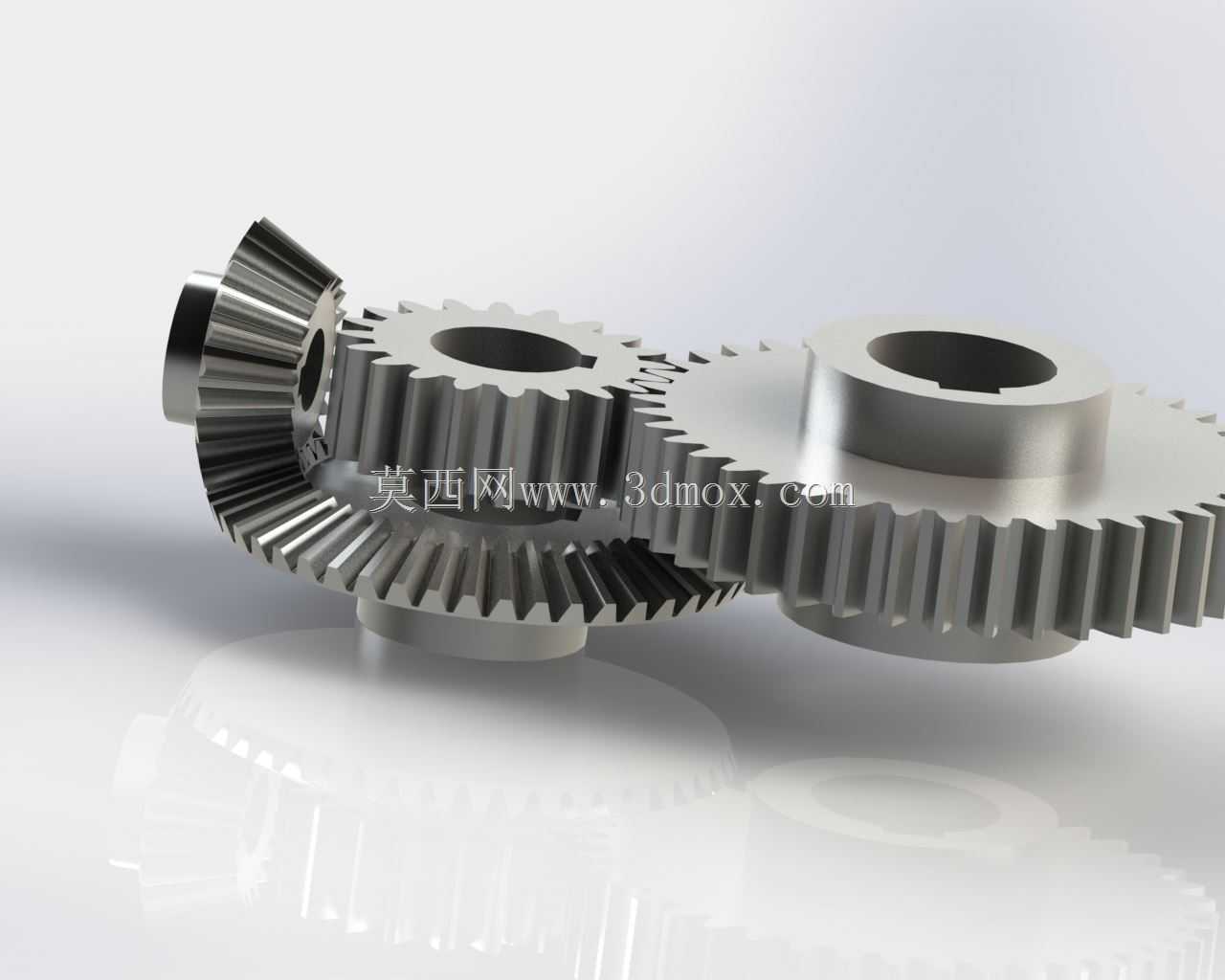

锥齿轮与正齿轮组合传动装配结构

项目分类:3D模型 发布时间:2021-05-26 ID:186807
  • 锥齿轮与正齿轮组合传动装配结构
  • 锥齿轮与正齿轮组合传动装配结构
  • 锥齿轮与正齿轮组合传动装配结构
  • 锥齿轮与正齿轮组合传动装配结构

这套锥齿轮与正齿轮组合的传动结构,广泛应用于各类需要交错轴动力传递的工业设备场景中,常见于中小型机床进给机构、轻工机械传动箱、自动化输送线的转角动力单元以及农用机械的动力换向部位,能够在紧凑的安装空间内完成动力的转向传递与转速转矩匹配,是机械传动系统中实现空间交错轴动力衔接的核心组件。从实际使用场景来看,这类组合传动结构可适配水平输入、垂直输出或者呈一定夹角的动力传递需求,锥齿轮负责完成相交轴之间的动力换向,将输入轴的转动方向转换90度传递至中间轴,再通过中间轴上的正齿轮与输出端正齿轮啮合,完成同平面内的转速调整与转矩输出,整套结构可根据传动比需求匹配不同齿数的齿轮组合,满足不同设备对输出转速、输出扭矩的差异化要求,在负载平稳的中低速传动场景中具备传动效率高、运行噪音低、维护成本低的优势。在产品功能特性上,锥齿轮采用渐开线齿形设计,啮合过程中齿面接触均匀,可承受稳定的径向与轴向载荷,正齿轮采用标准直齿结构,加工精度易保证,装配时的同轴度调整便捷,两类齿轮组合后可实现无滑动的定传动比传递,动力传输过程中转速波动小,能够保障下游执行机构的运行精度。设计过程中,首先根据目标设备的输入转速、输出转速要求计算总传动比,再将总传动比合理分配给锥齿轮副与正齿轮副,避免单级传动比过大导致齿轮尺寸超标;齿形参数设计阶段充分考虑啮合侧隙,预留合理的热膨胀余量,避免设备运行过程中因温升导致齿面卡滞;安装结构设计上,齿轮内孔采用标准键槽连接形式,可适配常用规格的传动轴,齿轮端面设置定位台阶,方便装配时快速确定轴向安装位置,保障啮合齿宽的有效接触长度。从安装边界来看,整套组合结构的轴向安装尺寸紧凑,锥齿轮的背锥距、正齿轮的齿顶圆直径均经过优化,可适配壁厚较薄的传动箱壳体安装,齿轮啮合的中心距公差控制在合理范围内,既不会因中心距过小导致齿面磨损加剧,也不会因中心距过大导致啮合冲击增大、传动噪音升高,装配时仅需调整轴系的轴向位置即可保证合理的啮合印痕,降低现场装配调试的难度。
