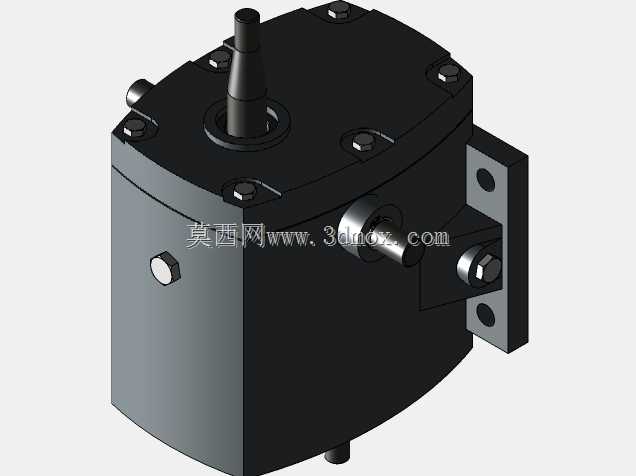

多级传动齿轮箱装配结构三维设计

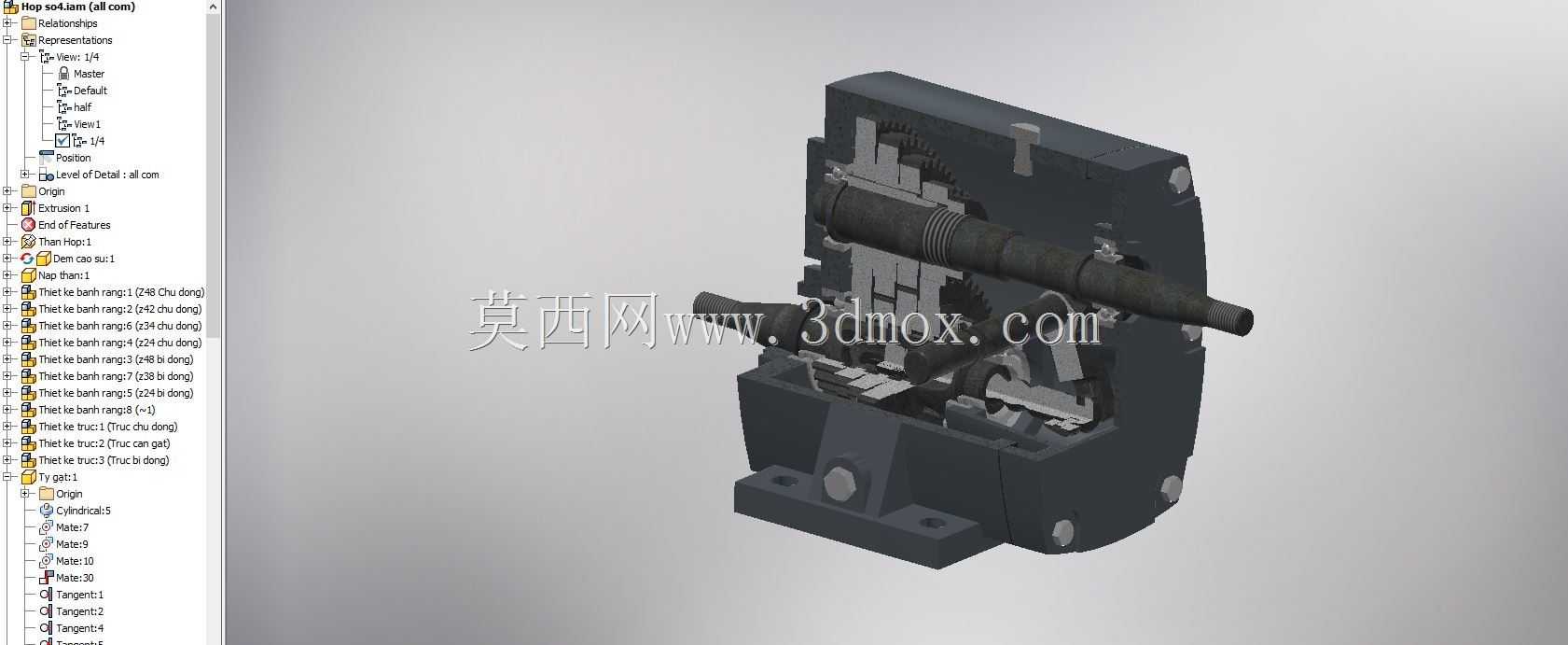

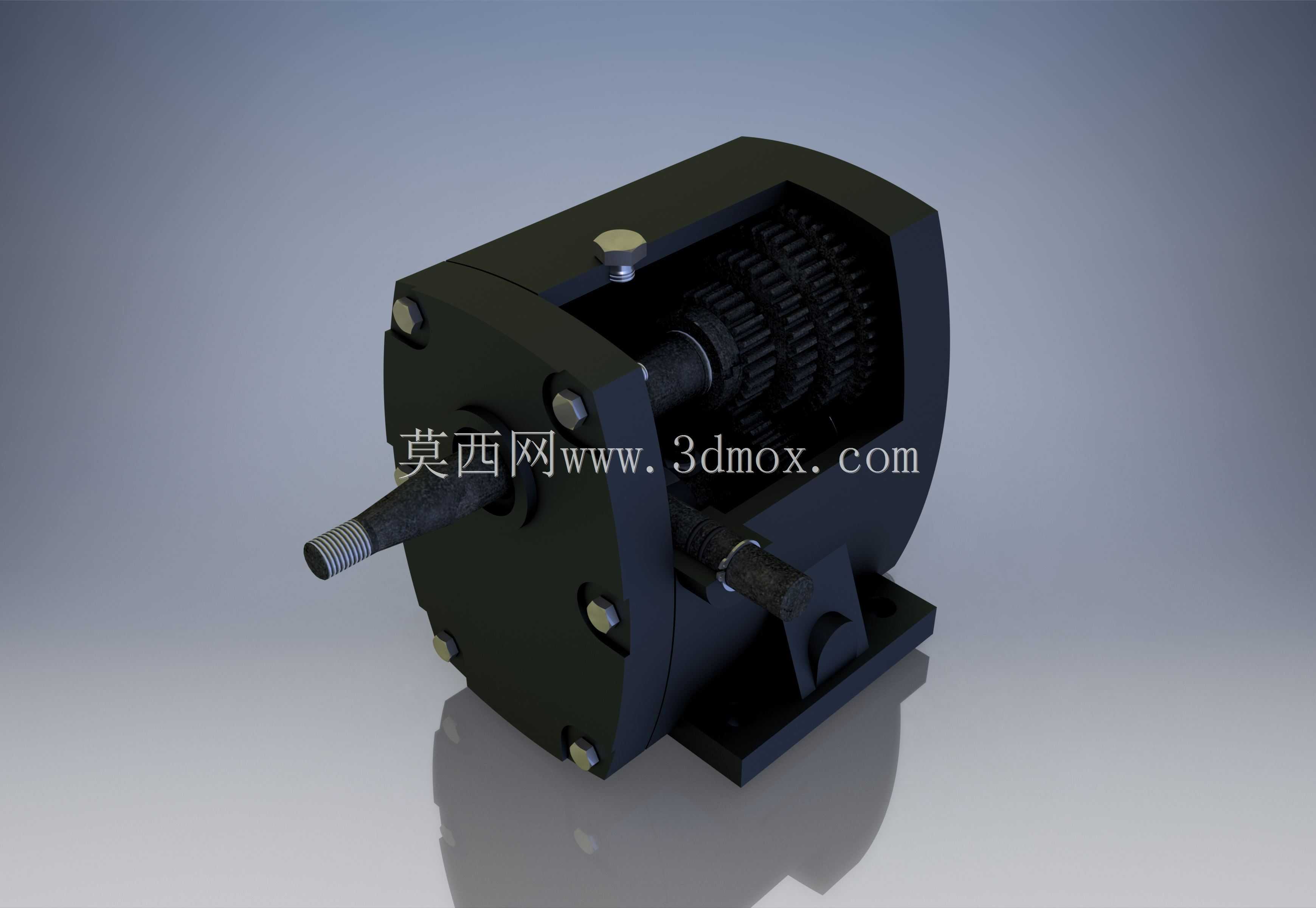

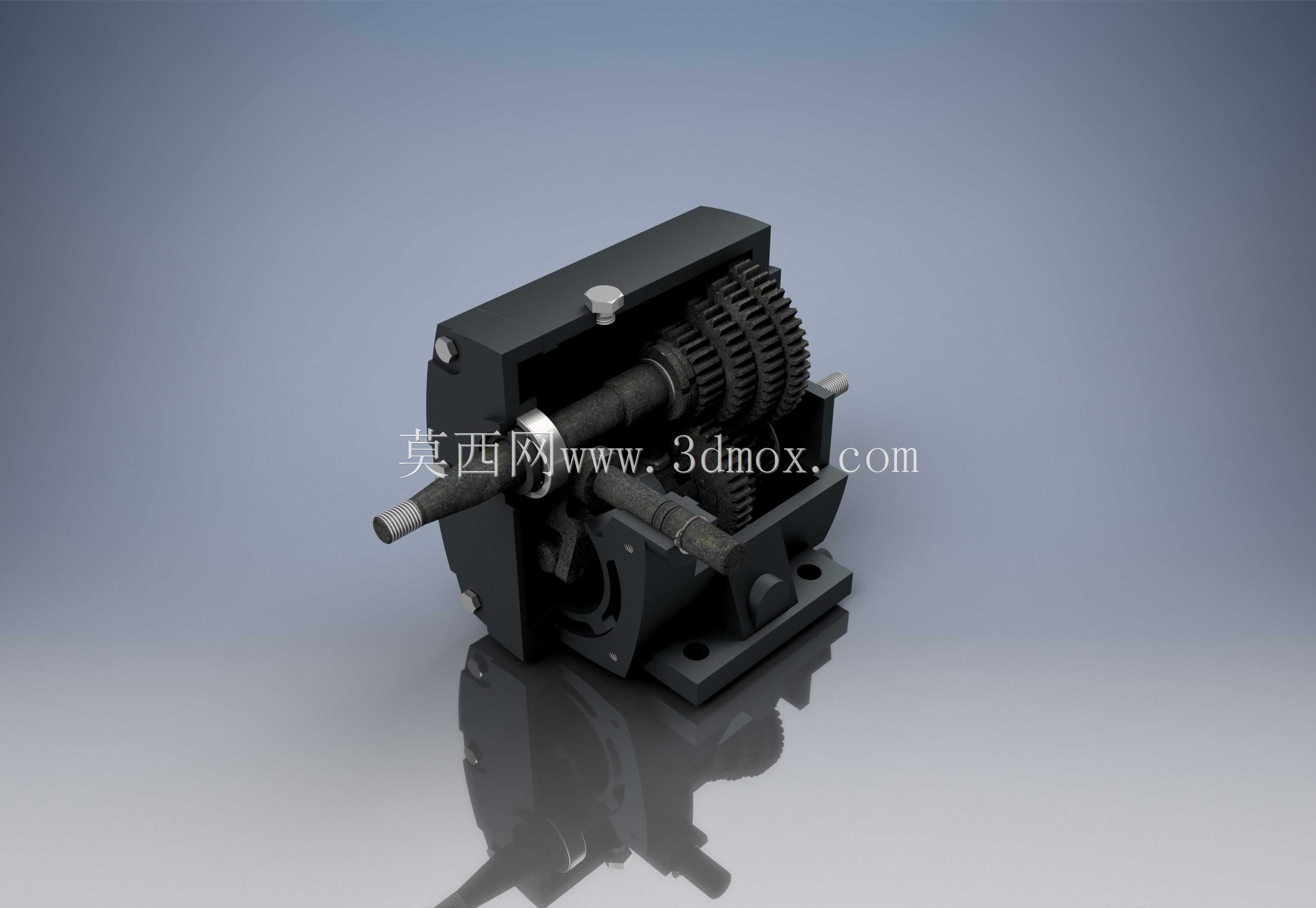

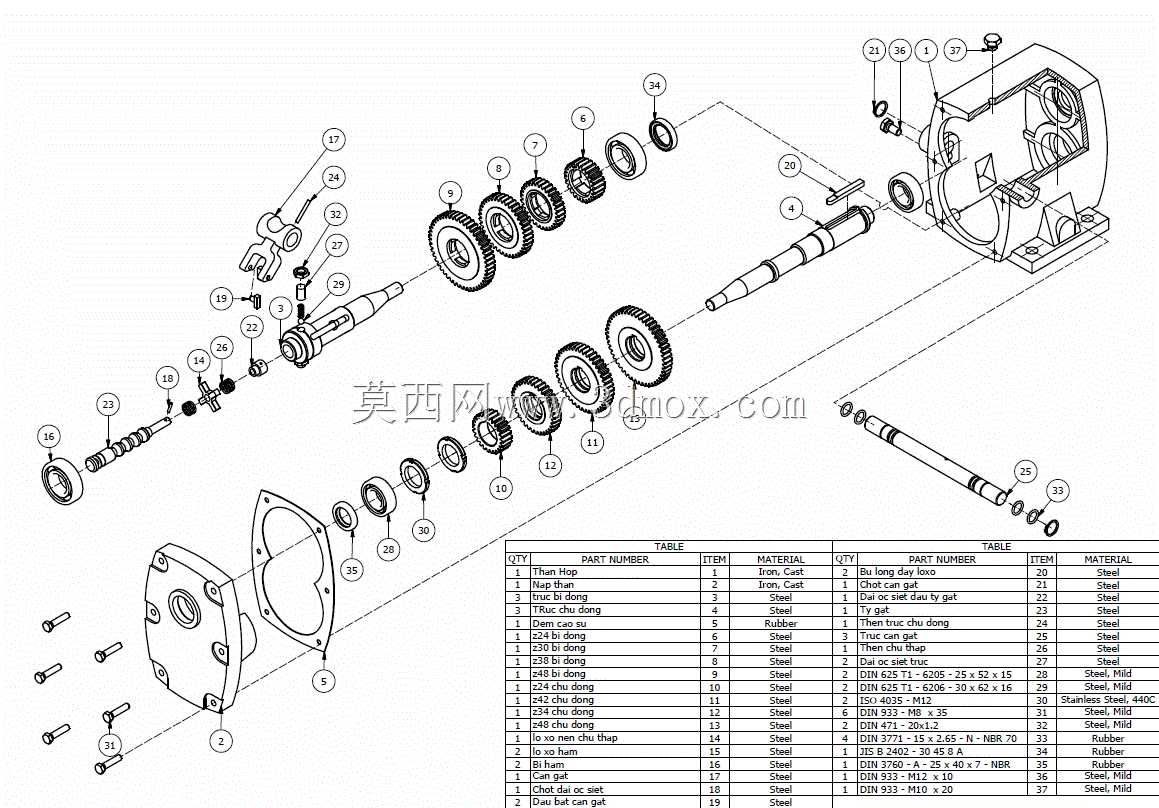

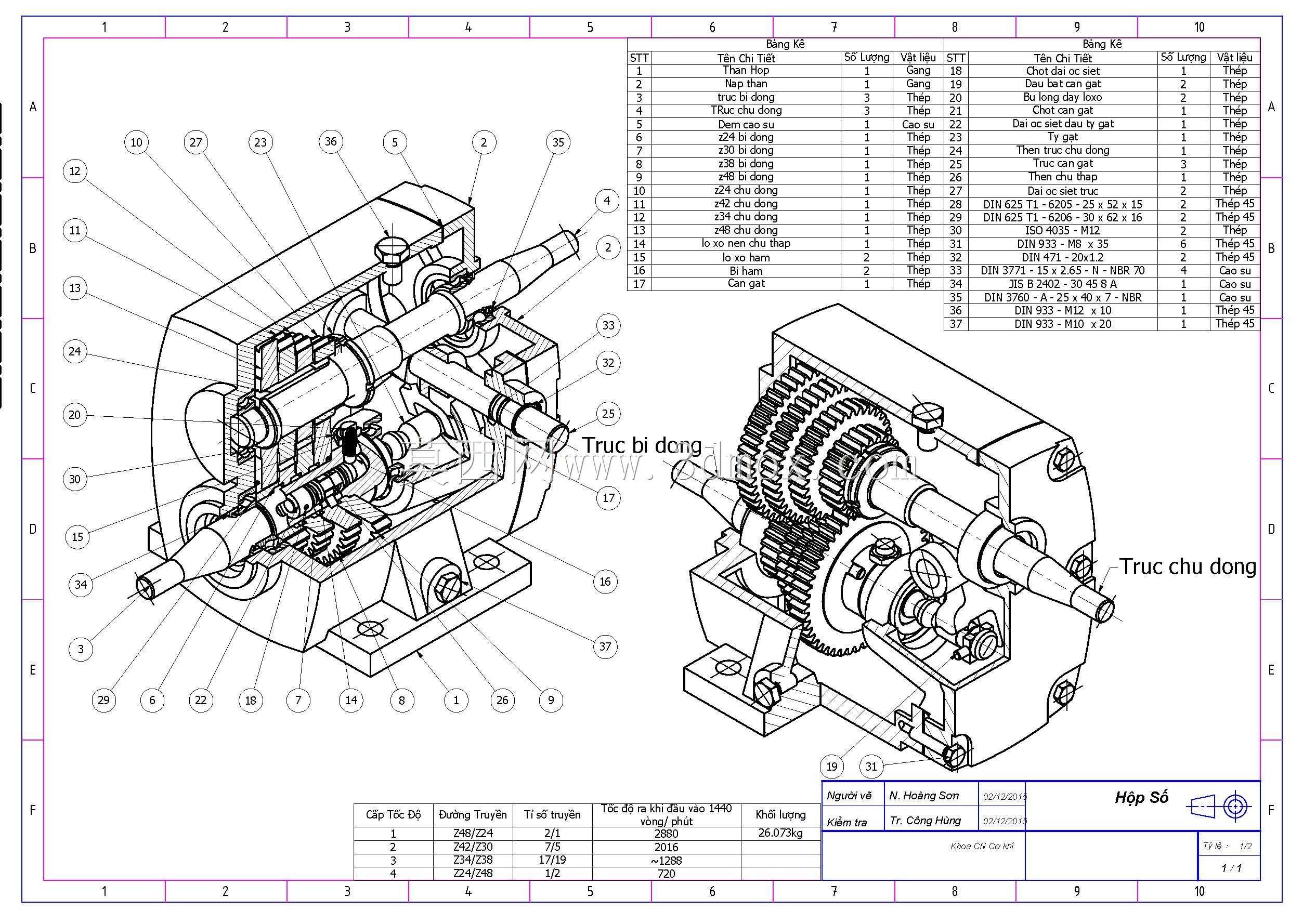

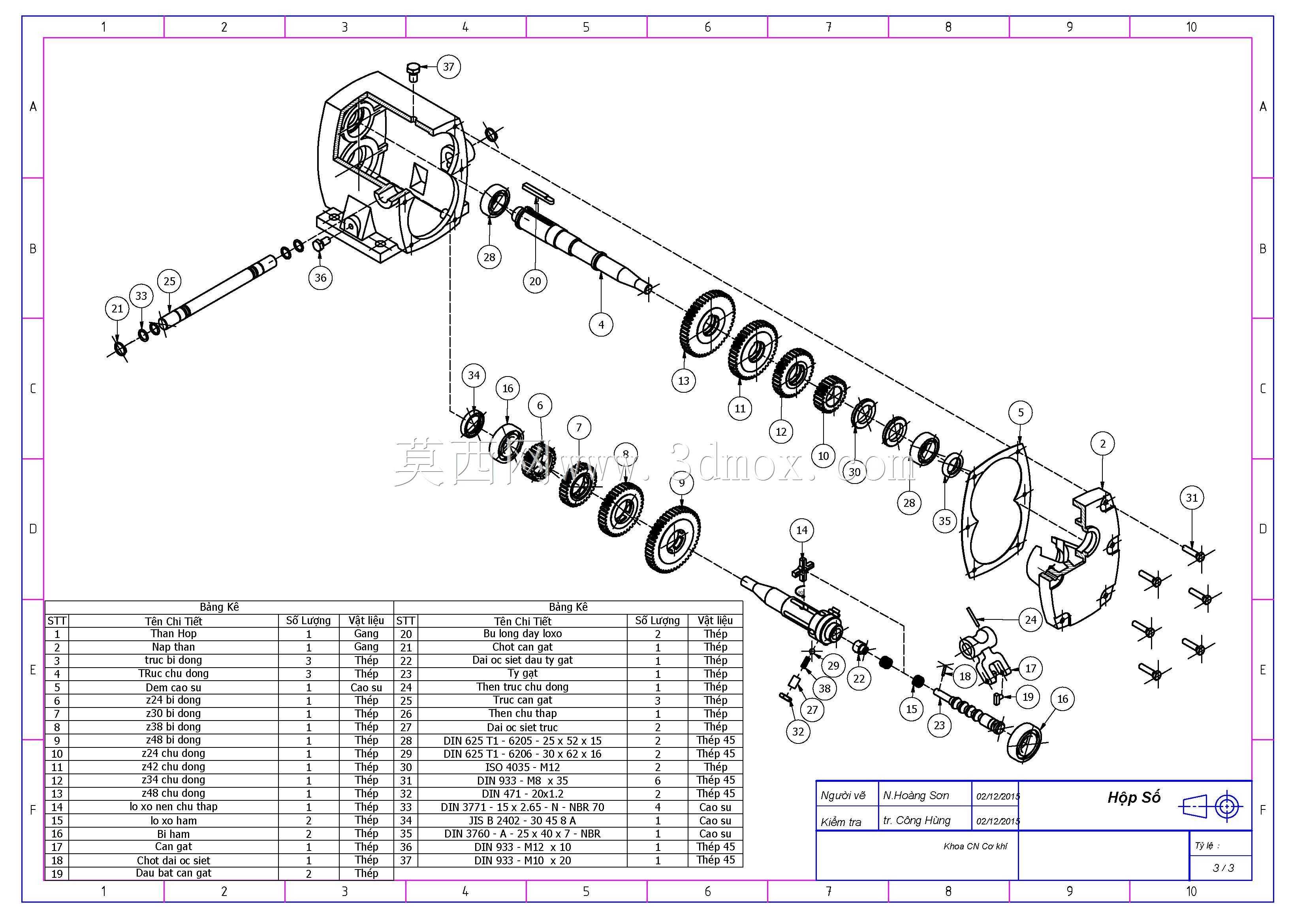

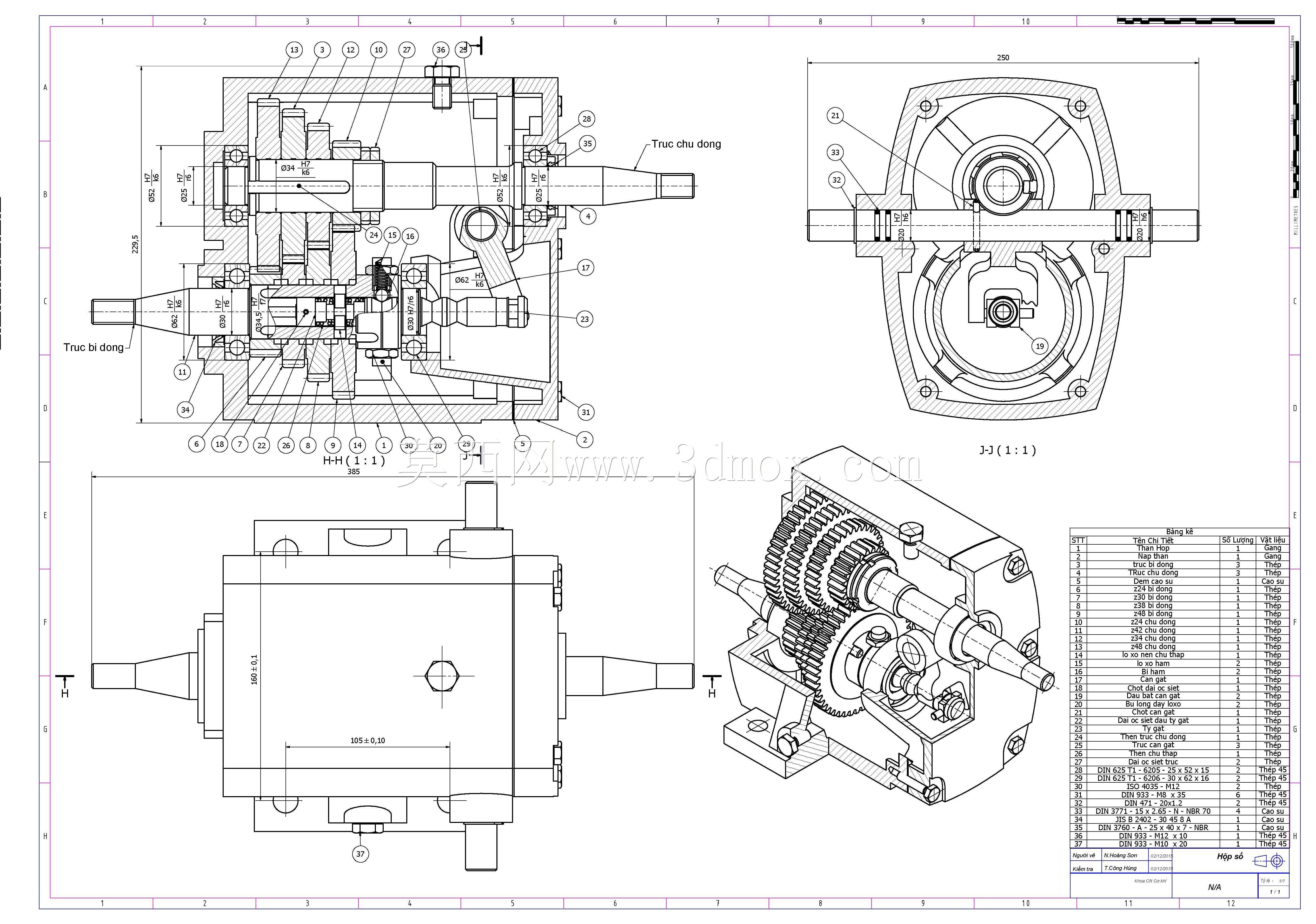

这款齿轮箱作为机械传动系统的核心变速传力部件，广泛适配轻工输送设备、小型机床进给机构、农用作业机具、非标自动化生产线等需要转速匹配、扭矩放大的工业场景，承担着将动力源输出的高转速低扭矩机械能，转换为作业端所需低转速大扭矩动力的核心作用，可在恒定负载、轻度冲击负载的连续作业工况下稳定传递动力，适配常规环境下的长期运转需求。整套结构采用平行轴多级圆柱齿轮传动布局，输入轴与输出轴沿箱体水平方向平行排布，各级传动齿轮依次啮合实现速比的逐级分配，每根传动轴通过深沟球轴承支撑在箱体对应镗孔位置，轴承外侧设置轴用挡圈、孔用挡圈实现轴向定位，避免轴系运转过程中出现窜动偏移；箱体采用剖分式分体结构，由主壳体与侧端盖通过螺栓紧固件连接成型，结合面处加装密封垫片防止润滑油渗漏，同时预留对应注油、放油的工艺孔位，满足日常润滑维护的操作需求。设计过程中优先遵循传动平稳性优先的思路，各级齿轮参数经过啮合校验，确保重合度处于合理区间，降低运转过程中的齿轮啮合噪音与冲击，轴系台阶尺寸经过严格校核，既满足齿轮、轴承的装配定位需求，也兼顾轴段的抗扭、抗弯强度，避免长期负载下出现轴件变形断裂问题；箱体外部的安装脚座设置对应沉头安装孔，可直接通过螺栓固定在设备安装基座上，安装孔位的中心距、孔径尺寸经过适配校验，可匹配常规同功率段传动设备的安装边界，无需额外改制安装支架即可完成换装。整套装配结构完整覆盖所有组成零件，各零件间的装配约束关系完全还原实际装配逻辑，可直观呈现齿轮啮合间隙、轴承配合公差、密封件压缩量等关键装配细节，既可以作为机械设计教学环节的装配结构演示载体，也能为同类型齿轮箱的改型设计、参数优化提供完整的结构参考，帮助设计人员快速梳理传动布局逻辑，校核装配干涉问题，缩短同类产品的开发验证周期。
