摩擦传动箱装配结构三维设计

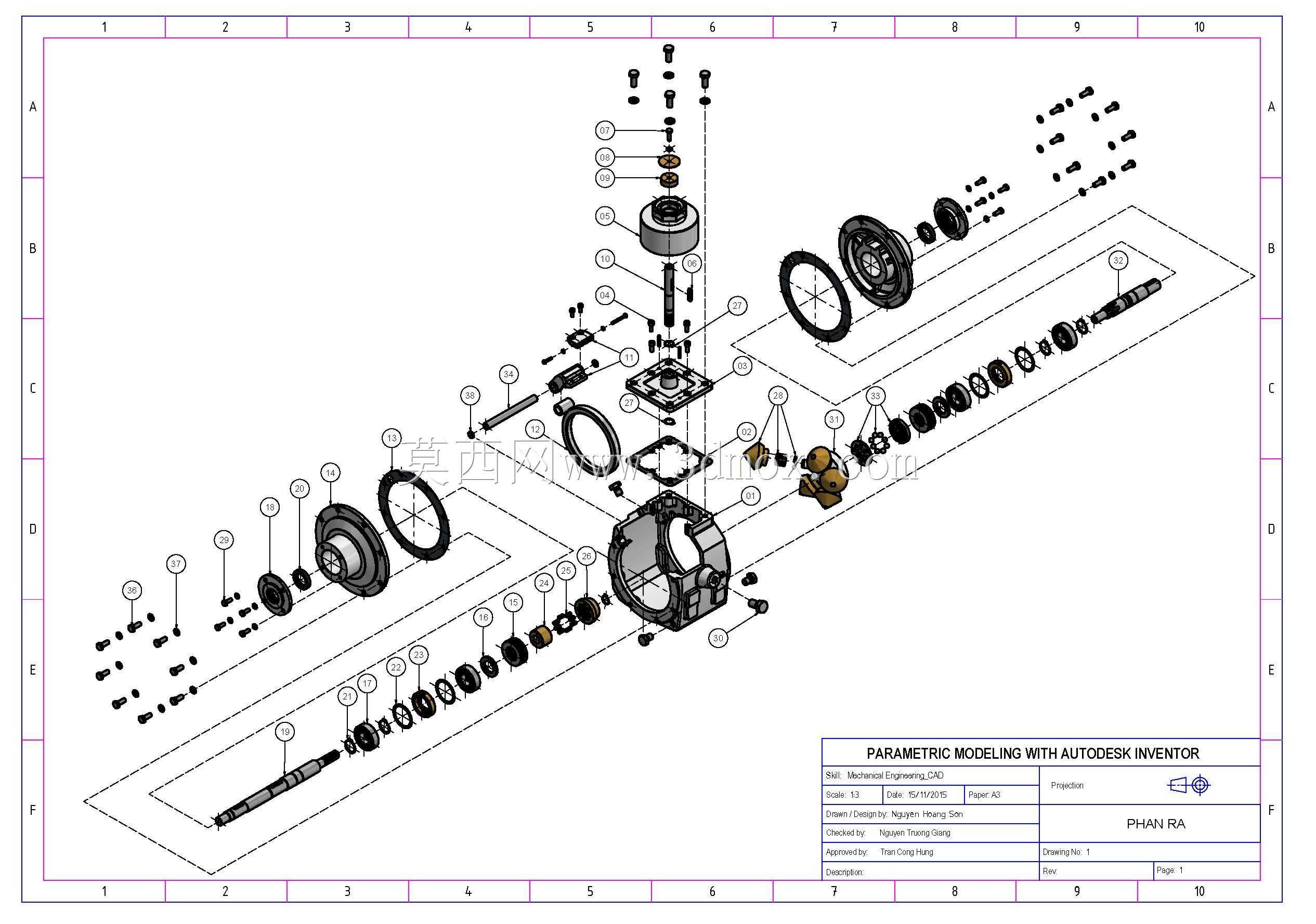

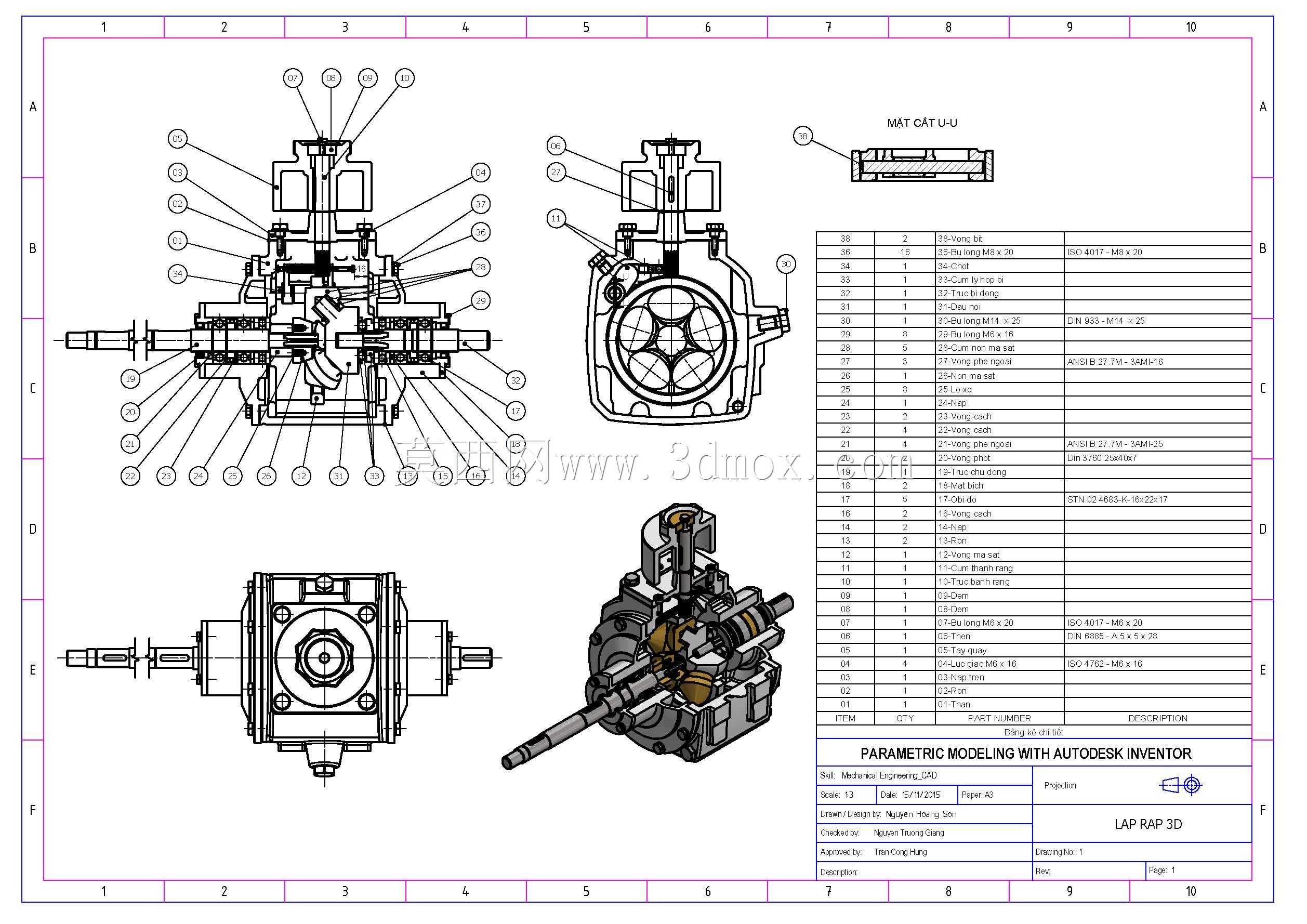

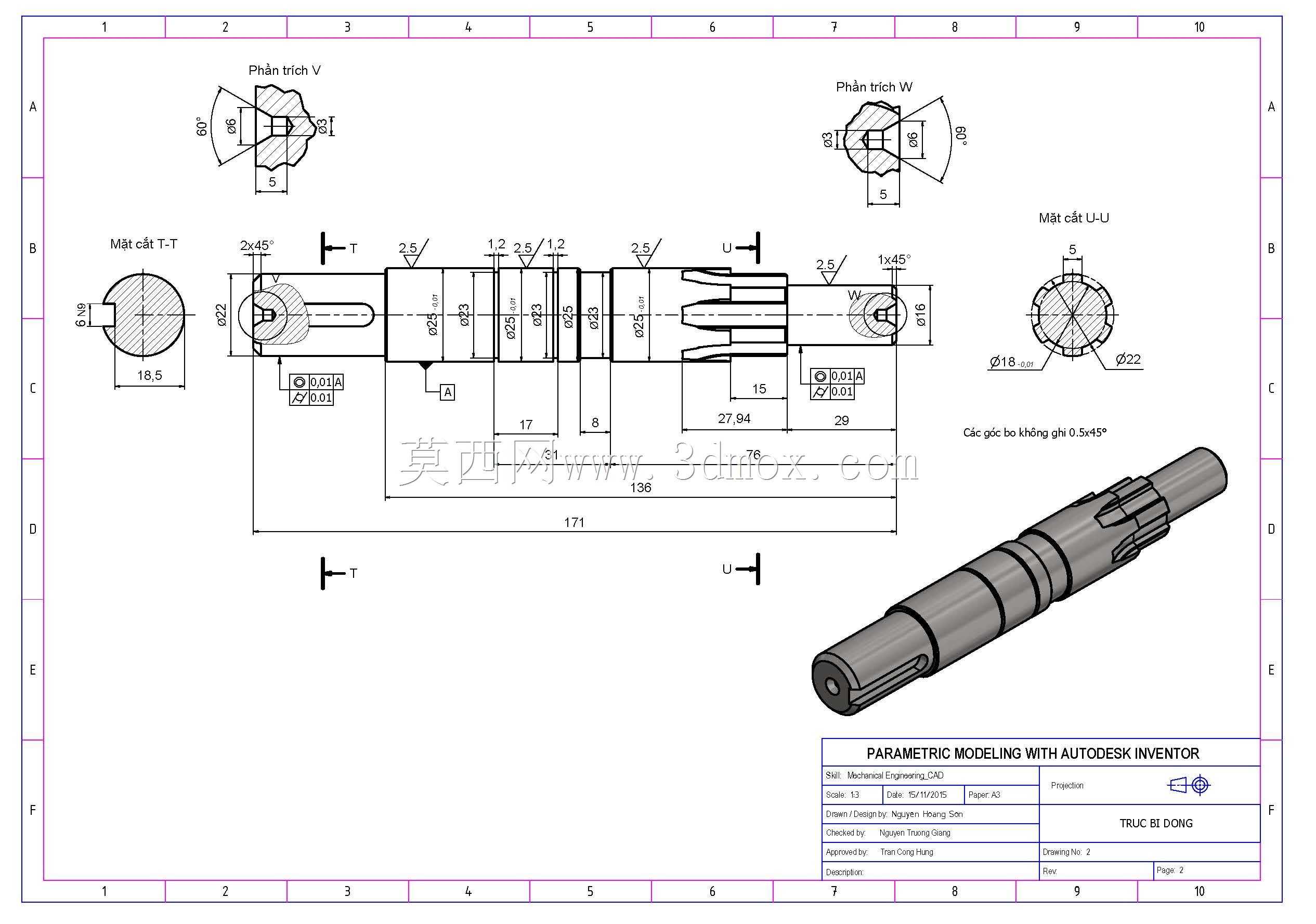

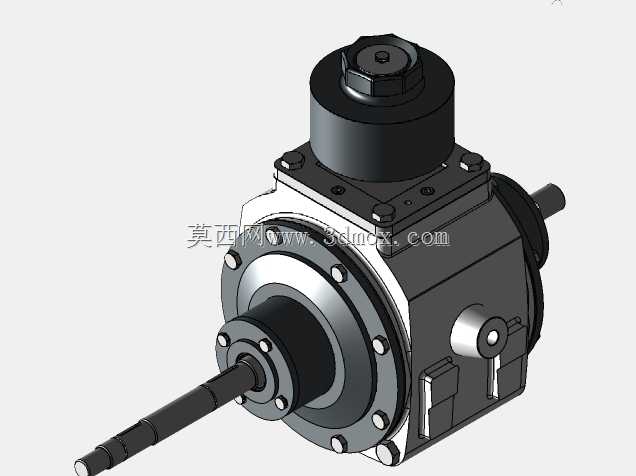

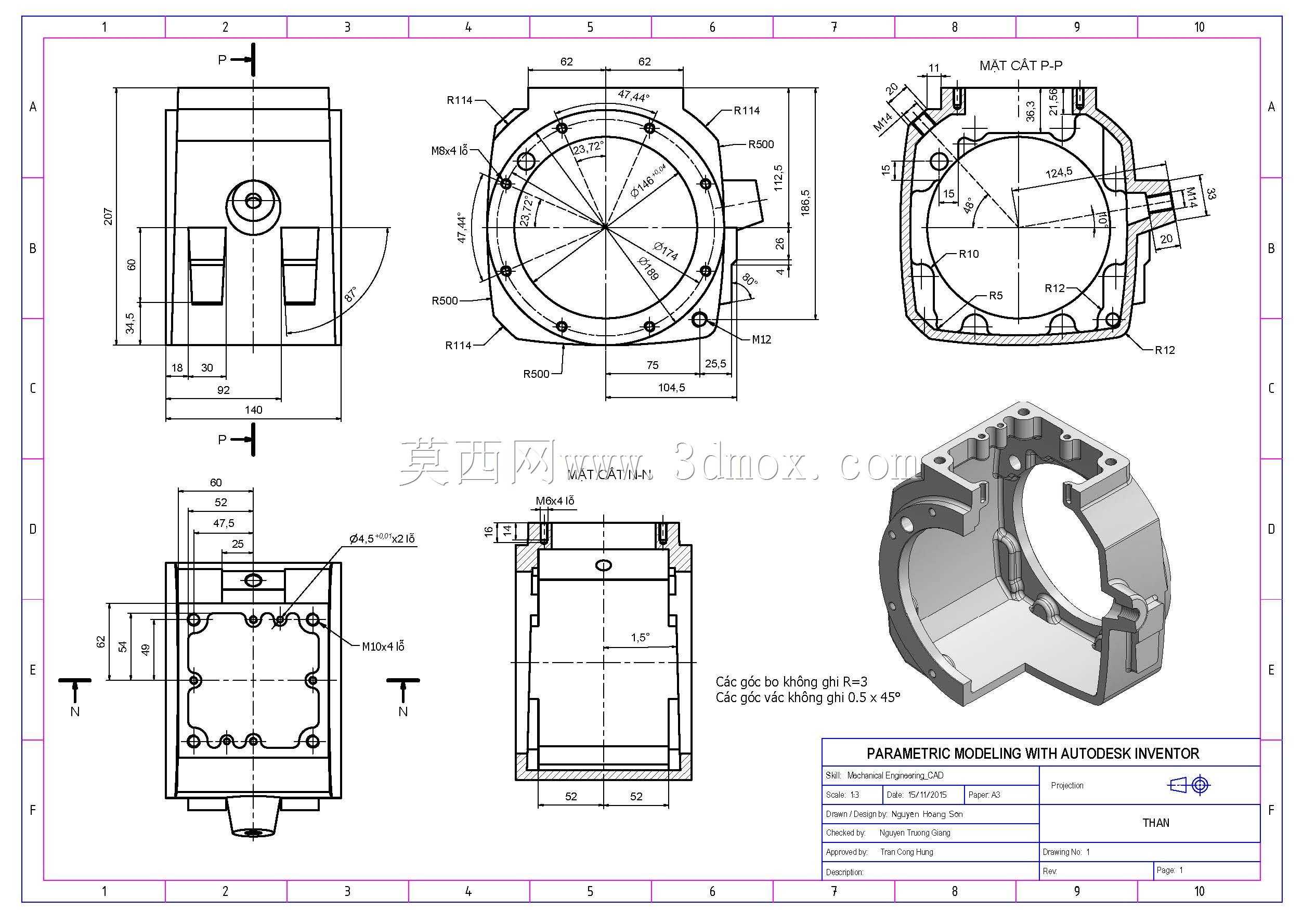

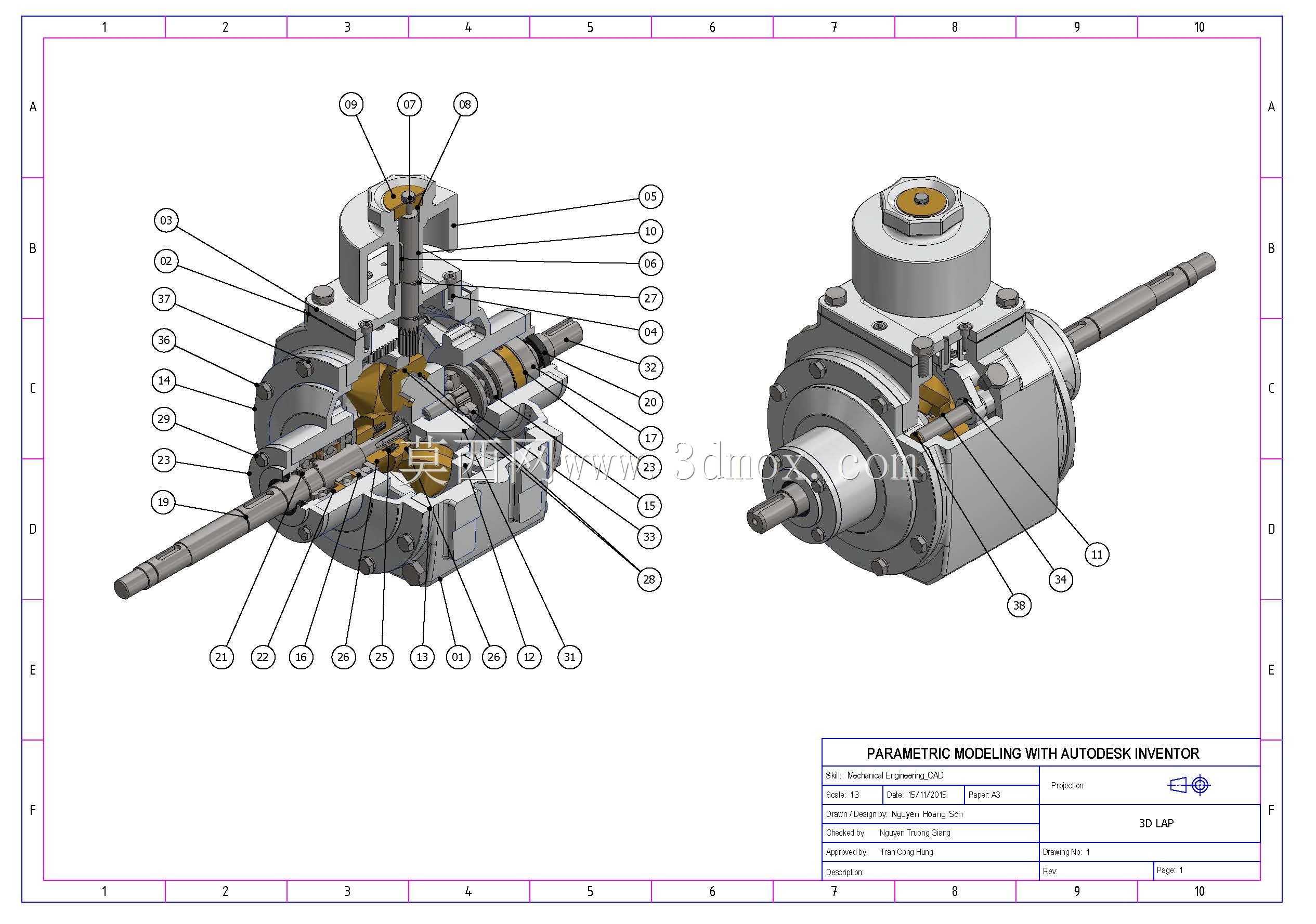

摩擦传动箱是依靠接触构件间的摩擦力传递运动与扭矩的机械传动装置，广泛应用于轻工纺织、小型输送设备、无级变速试验台、精密进给机构等对传动平稳性、过载打滑保护有明确需求的工业场景，可在负载突变时通过接触面微量滑移避免核心传动构件刚性冲击损坏，适配多类需要平缓启动、连续调速的中低扭矩传动工位。该传动箱采用同轴分腔式布局设计，核心传动路径沿箱体轴向排布，输入端通过带轮结构接入动力，经多组摩擦轮副的接触压紧实现扭矩传递，输出端通过轴系构件将动力向外输出，可通过调整摩擦轮的接触压紧力、接触位置实现一定范围内的传动比无级调节，满足不同工况下的输出转速与扭矩匹配需求。整体设计过程中优先考虑传动平稳性与装拆维护便利性，箱体采用剖分式腔体结构，为内部轴系、摩擦轮、轴承、密封件提供稳定的安装支撑与密闭防护，可有效阻隔外界粉尘、切削液侵入传动腔，同时避免内部润滑脂外泄污染周边工位。内部轴系采用阶梯轴设计，各轴段根据承载需求匹配对应规格的深沟球轴承，通过轴肩、套筒、锁紧挡圈实现轴承与传动构件的轴向定位，径向配合公差根据传动精度要求选取过渡配合区间，既保证传动过程中构件无多余窜动，也可降低装配难度。摩擦轮副采用非金属复合摩擦材料与金属基体配对设计，兼顾摩擦系数稳定性与耐磨性能，接触区域设计有预紧调节结构，可在摩擦衬片磨损后快速调整压紧力，维持稳定的传动效率，避免出现打滑丢转问题。安装边界方面，箱体底部设置有带定位销孔的安装法兰，可直接通过螺栓固定在设备安装基座上，输入输出轴端预留有标准键槽与轴伸尺寸，可适配标准联轴器、带轮等外接传动构件，无需额外定制转接件即可完成与上下游设备的对接。整体装配结构经过干涉校验，所有紧固件、密封件、传动构件均预留有足够的装拆操作空间，日常维护时无需完全拆解箱体即可完成摩擦衬片更换、轴承润滑、预紧力调整等常规维保操作，可有效降低设备全生命周期的维护成本。
