克拉迈耶齿轮齿条往复传动机构

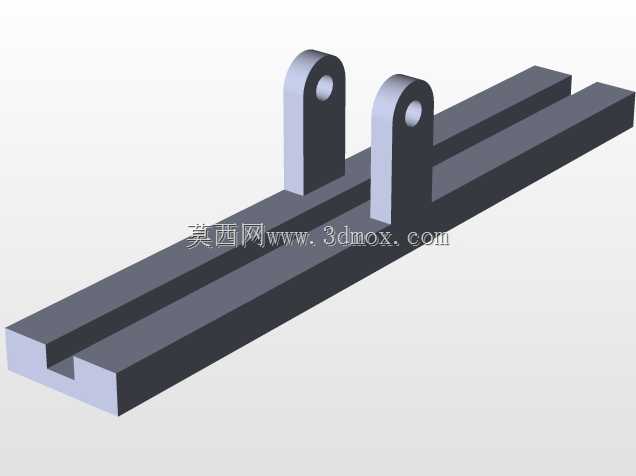

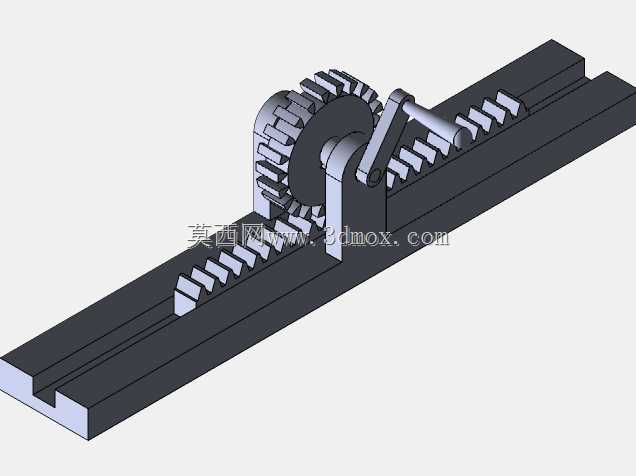

该传动机构核心依托齿轮与双侧齿条的啮合特性实现往复直线运动输出，常见于轻工送料、小型工位切换、纺织机械排线、自动化检测工位的短行程往复驱动场景，可在不额外加装换向阀、行程开关的纯机械结构下，将齿轮的连续回转运动转化为齿条组件的直线往复动作，适配不需要电控换向的低成本纯机械传动工位，尤其适合防爆、强电磁干扰等无法部署电控换向元件的特殊作业环境。整套机构以平行铺设的双导轨槽作为安装承载基础，导轨采用凹型滑槽结构，齿条底部设置与滑槽匹配的凸台限位结构，安装时需保证导轨安装面的平面度公差不低于0.1mm/100mm，两导轨的平行度公差控制在0.08mm以内，避免齿条滑动过程中出现卡滞、啮合偏载的问题。核心传动齿轮通过中部转轴固定在跨装于导轨上方的支架上，齿轮两侧分别与上下布置的两根齿条啮合，齿轮端面上铰接有驱动曲柄，曲柄的回转半径与齿条行程直接匹配，当外力驱动曲柄带动齿轮绕固定转轴回转时，齿轮会交替与两侧齿条啮合，带动两根齿条沿导轨做方向相反的直线往复运动，单根齿条的有效行程由齿轮分度圆周长与曲柄偏心距共同决定，可根据实际工位的输送距离调整曲柄长度适配不同行程需求。设计过程中优先对齿轮齿条的啮合参数做了匹配校验，选用标准渐开线直齿齿形，压力角取通用机械传动常用的20°，齿侧间隙预留0.05mm的装配余量，既保证啮合传动过程无冲击卡顿，也避免间隙过大导致的往复换向冲击。支架部分采用立式支撑板搭配顶部连接筋的结构，支撑板上预留齿轮转轴的安装孔位，孔位与导轨安装面的垂直度公差控制在0.05mm以内，保证齿轮回转平面与齿条长度方向完全垂直，避免出现轮齿偏磨的问题。整套机构的安装边界以导轨长度为基础，导轨两端预留15%的行程余量作为安全限位距离，防止齿条运动过程中脱出导轨，齿轮转轴的中心高度与齿条分度线高度完全重合，保证啮合接触面积达到齿宽的90%以上，提升传动效率与零件使用寿命。该机构无需复杂的电控辅助元件，纯机械结构可靠性高，维护成本低，可直接搭配手动摇柄、低速电机作为动力输入，适配小负载、高频率往复动作的作业场景，传动过程平稳无死点，换向过程无刚性冲击，可作为小型自动化设备的核心传动单元直接集成使用。
