折叠式净水滤筒结构设计方案

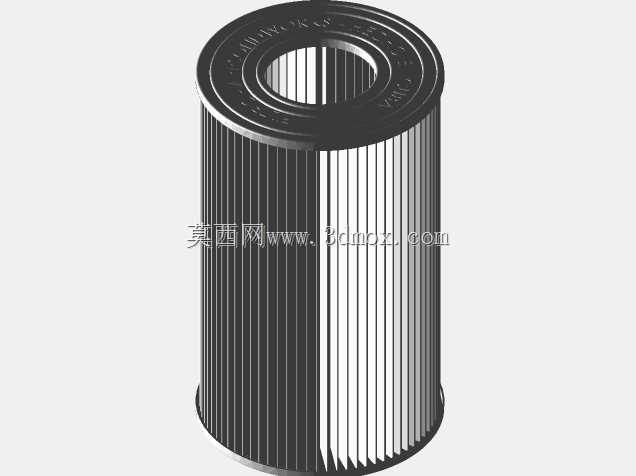

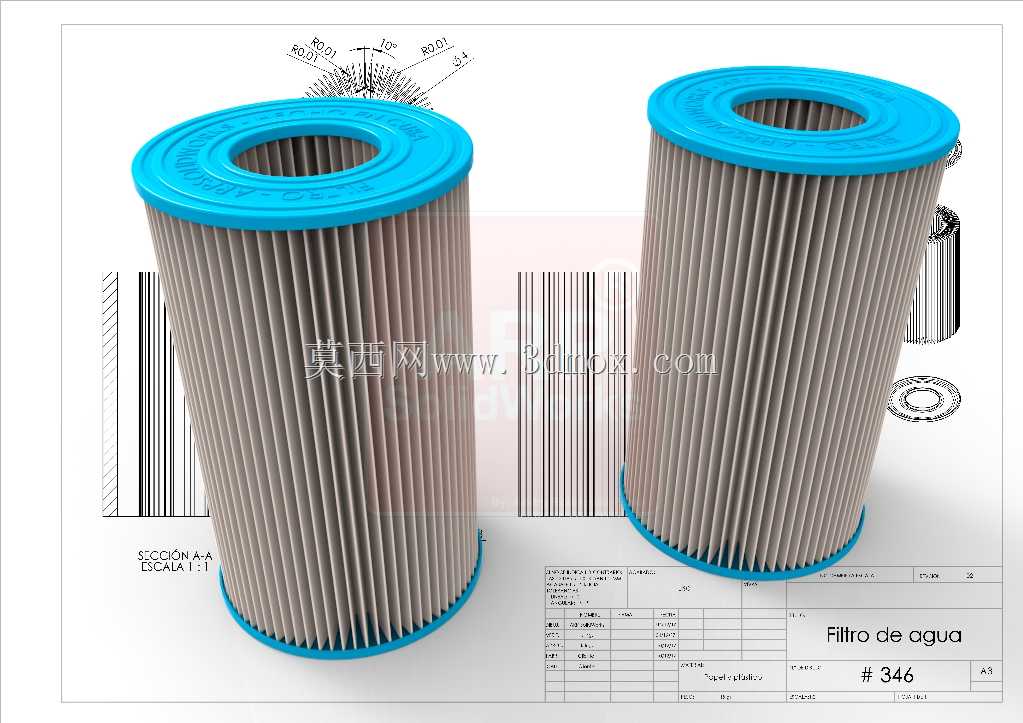

这款折叠式滤水滤芯主要应用于民用净水设备、小型工业循环水预处理、商用饮水装置的水路过滤环节，可拦截水流中的泥沙、铁锈、悬浮颗粒物、胶体等大体积杂质，为后续精滤单元提供前置保护，也可单独用于对水质精度要求不高的粗滤场景，适配多数标准规格的滤瓶安装位，在家用入户水过滤、饮品店制水设备、小型冷却水循环系统中都能稳定发挥作用。产品采用径向折叠的滤材结构，相比同体积的平面滤材，有效过滤面积提升四倍以上，在保证通流能力的同时大幅延长单次使用寿命，减少滤芯更换频次；两端采用硬质密封端盖设计，安装后可与滤瓶内壁紧密贴合，避免未经过滤的水流从侧边缝隙短路流出，保证所有过流水体都穿过滤材完成过滤。设计过程中优先考虑了安装适配性与过滤效率的平衡，整体采用圆柱式对称结构，上下端盖设置同轴定位环，可直接卡入标准滤瓶的定位槽内，无需额外辅助固定件，用户更换时可直接徒手完成拆装操作；滤材折叠的折高、折距经过反复校核，既保证滤材有足够的容污空间，又避免折距过小导致滤材在水压作用下互相贴合，堵塞过水通道，在常规市政自来水水压下可保持稳定的通流量，不会出现明显的出水压降问题。整体外形为标准圆柱构型，外径适配常规十寸通用滤瓶的安装内腔，整体高度与通用滤筒的安装深度完全匹配，安装时无需对现有滤瓶结构做任何改造，直接替换同规格的PP棉滤芯即可使用；端盖边缘做了圆弧过渡处理，安装时不会刮伤滤瓶内壁的密封胶圈，可有效延长滤瓶密封件的使用寿命。滤材采用梯度密度设计，外层滤材孔径稍大，可先拦截大体积杂质，内层滤材孔径更小，可拦截更细小的悬浮颗粒，容污过程从外到内逐层进行，充分利用整个滤层的容污空间，避免表层快速堵塞导致滤芯提前失效；端盖与滤材的连接采用无缝封边工艺，可承受常规水路的水锤冲击，不会在水压波动时出现滤材脱落、端盖开裂的问题，在0.1-0.4MPa的常规供水压力范围内可长期稳定工作，适配绝大多数民用、商用供水场景的水压条件。
