立式单袋侧入式工业过滤设备结构设计

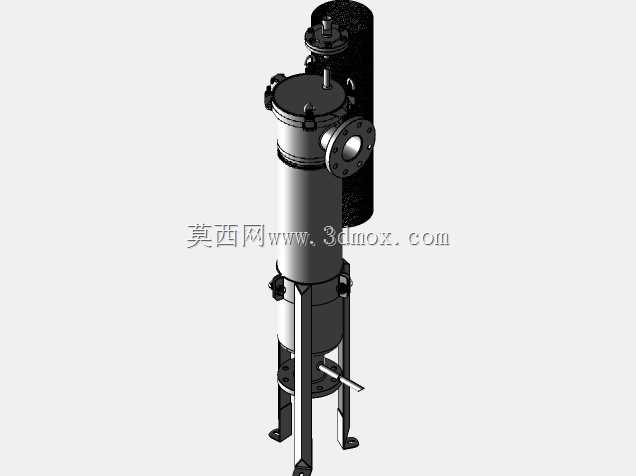

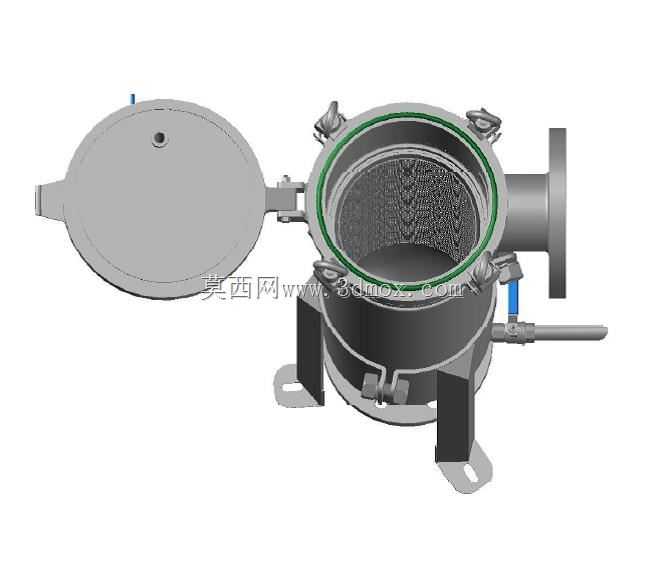

该款立式过滤设备主要面向精细化工、食品饮料、水处理及制药等行业的流体净化场景，可用于拦截流体介质中的固体杂质、絮状沉淀物及颗粒状污染物，保障下游管路、泵阀及核心生产设备不受颗粒物磨损、堵塞，同时满足生产工艺对流体洁净度的硬性要求。设备采用立式支腿安装结构，整体为圆柱型承压罐体设计，顶部设置快开式压盖结构，搭配环形快开锁紧机构，无需额外大型工具即可快速开启顶盖，完成内部过滤袋的更换与罐体内部清洁作业，大幅缩减日常运维的停机时长。罐体顶部集成压力检测仪表，可实时监测罐体内部的压力变化，当压差达到设定阈值时即可提醒运维人员更换过滤元件，避免因过滤袋堵塞造成的流量不足、罐体承压过载等问题。罐体侧部设置切向进入的进料接口，流体进入罐体后可沿罐体内壁形成旋流，大颗粒杂质在离心力作用下先行沉降至罐体底部，减轻过滤袋的过滤负荷，延长过滤元件的使用寿命，过滤后的洁净流体从罐体下部的出料接口流出，完成整个过滤流程。罐体底部设置排污接口，日常停机维护时可快速排空罐体内残留的流体与沉降杂质，避免残留介质长期积存造成罐体内部腐蚀或二次污染。设计过程中充分考虑现场安装的边界条件，三支均匀分布的支腿可直接固定在生产车间的钢制平台或混凝土地面上，安装时仅需匹配进出料管路的法兰对接尺寸即可完成装配，无需额外定制复杂的安装支架。罐体内部容积可满足常规单批次流体过滤的缓冲需求，避免进料流量波动造成的溢流问题，整体承压结构经过受力优化，可满足常规工业生产的压力工况使用需求，罐体与介质接触部分采用耐腐材质制作，可适配多数酸碱类流体、水性介质及部分有机溶剂的过滤作业，设备整体结构紧凑，占地面积小，可适配车间内狭小的安装空间，同时兼顾操作便利性与运行稳定性，顶盖处设置的吊装结构可满足重型过滤元件更换时的起吊需求，降低运维人员的操作强度。
