调压站气体过滤撬装集成装置

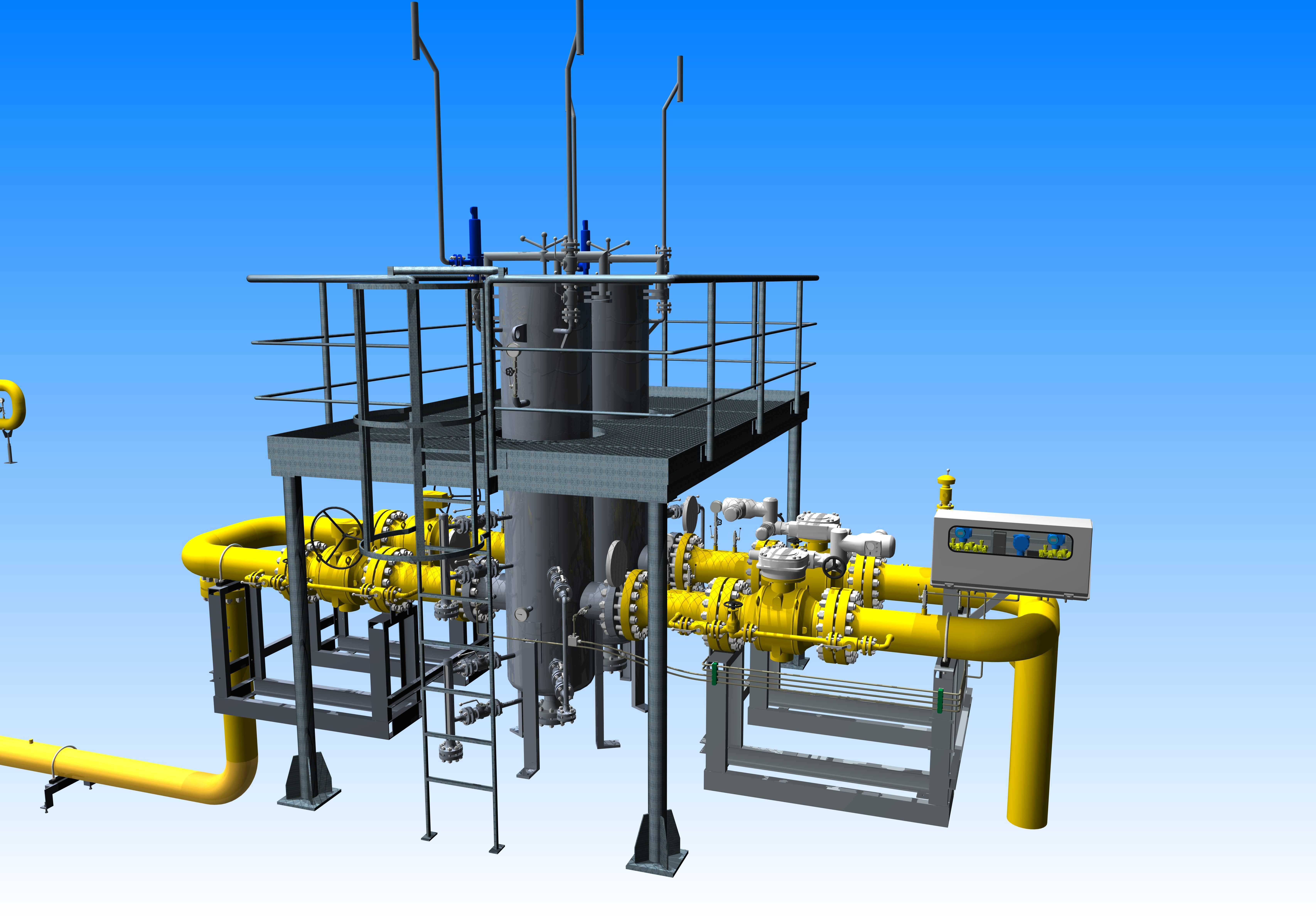

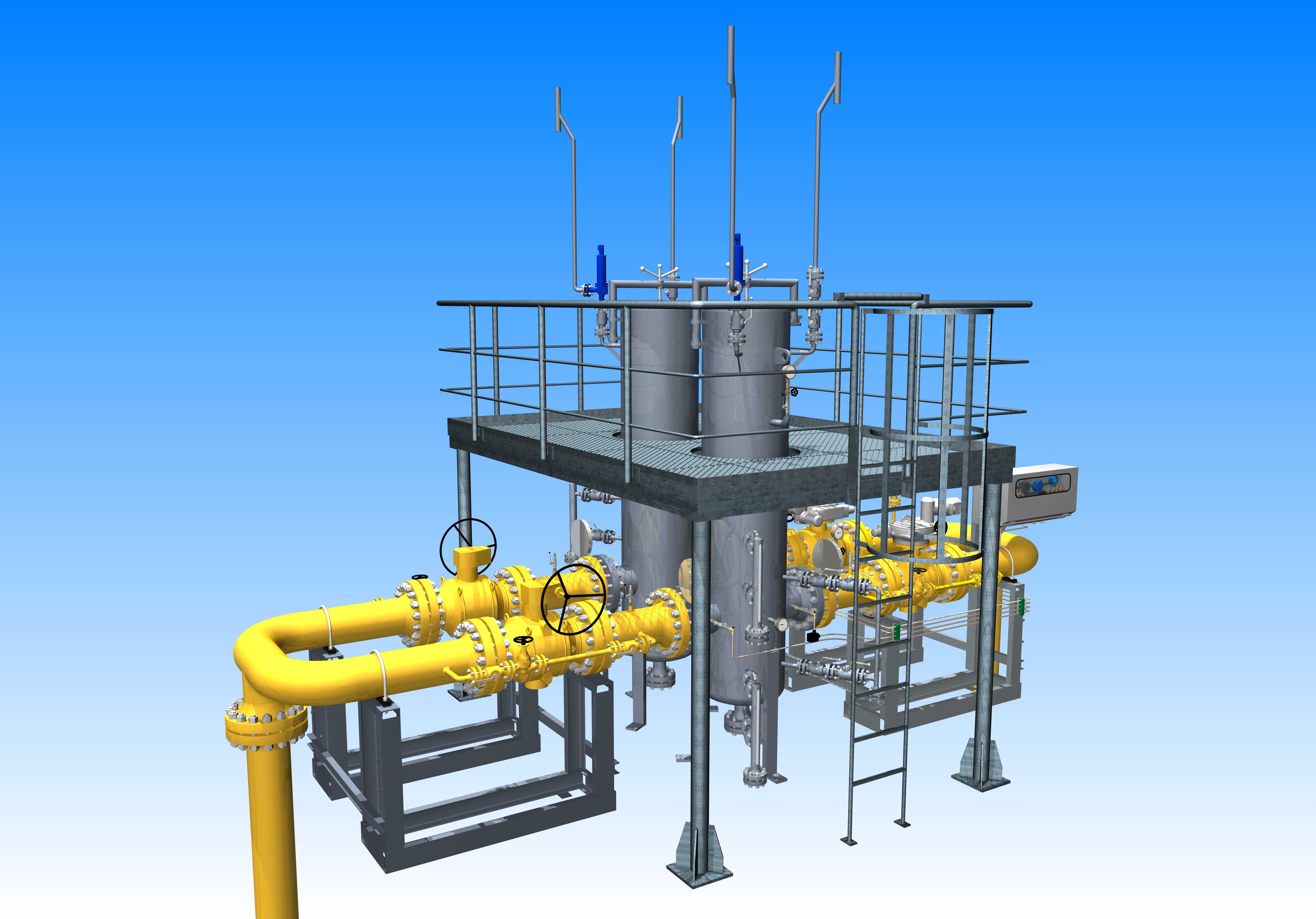

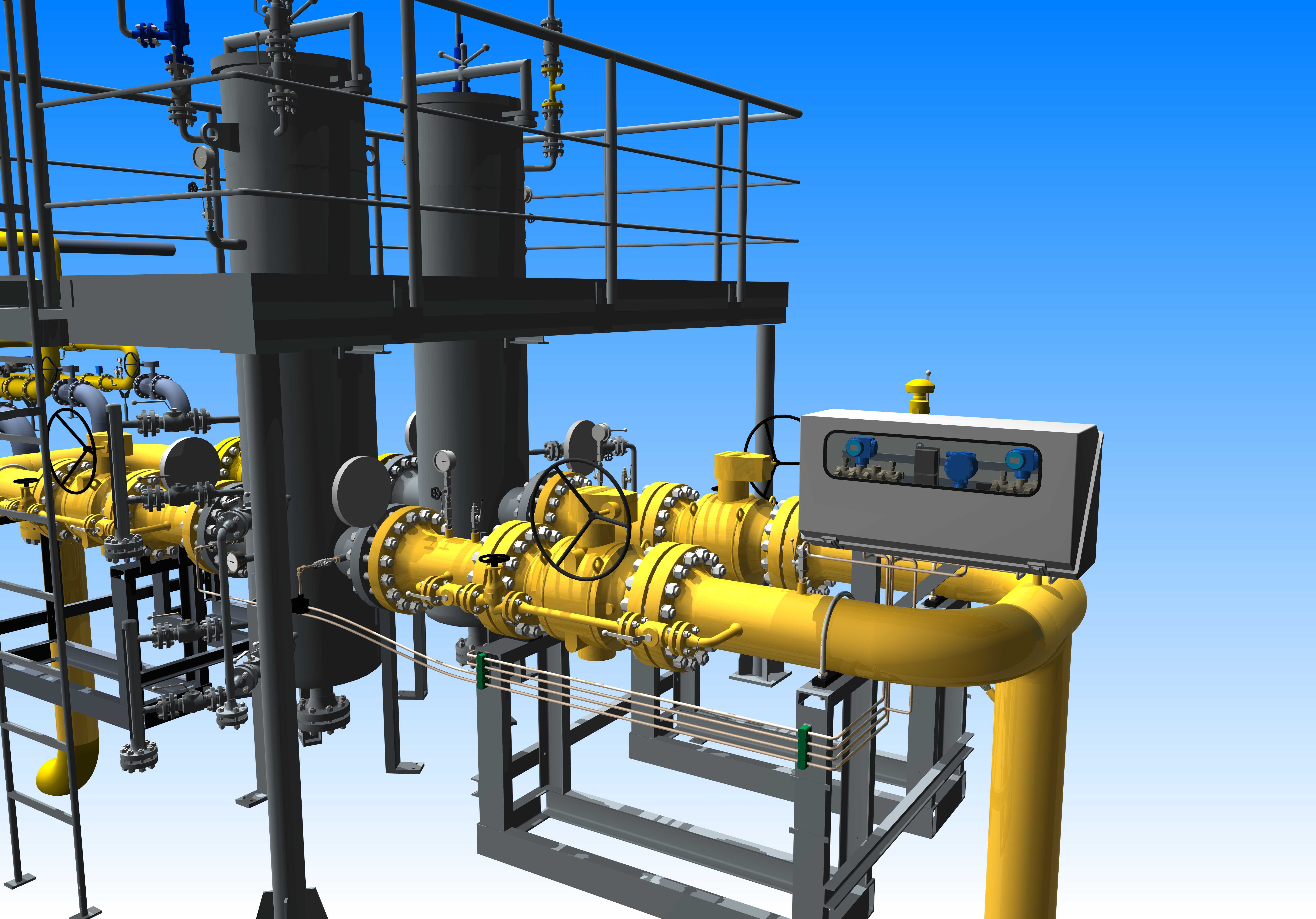

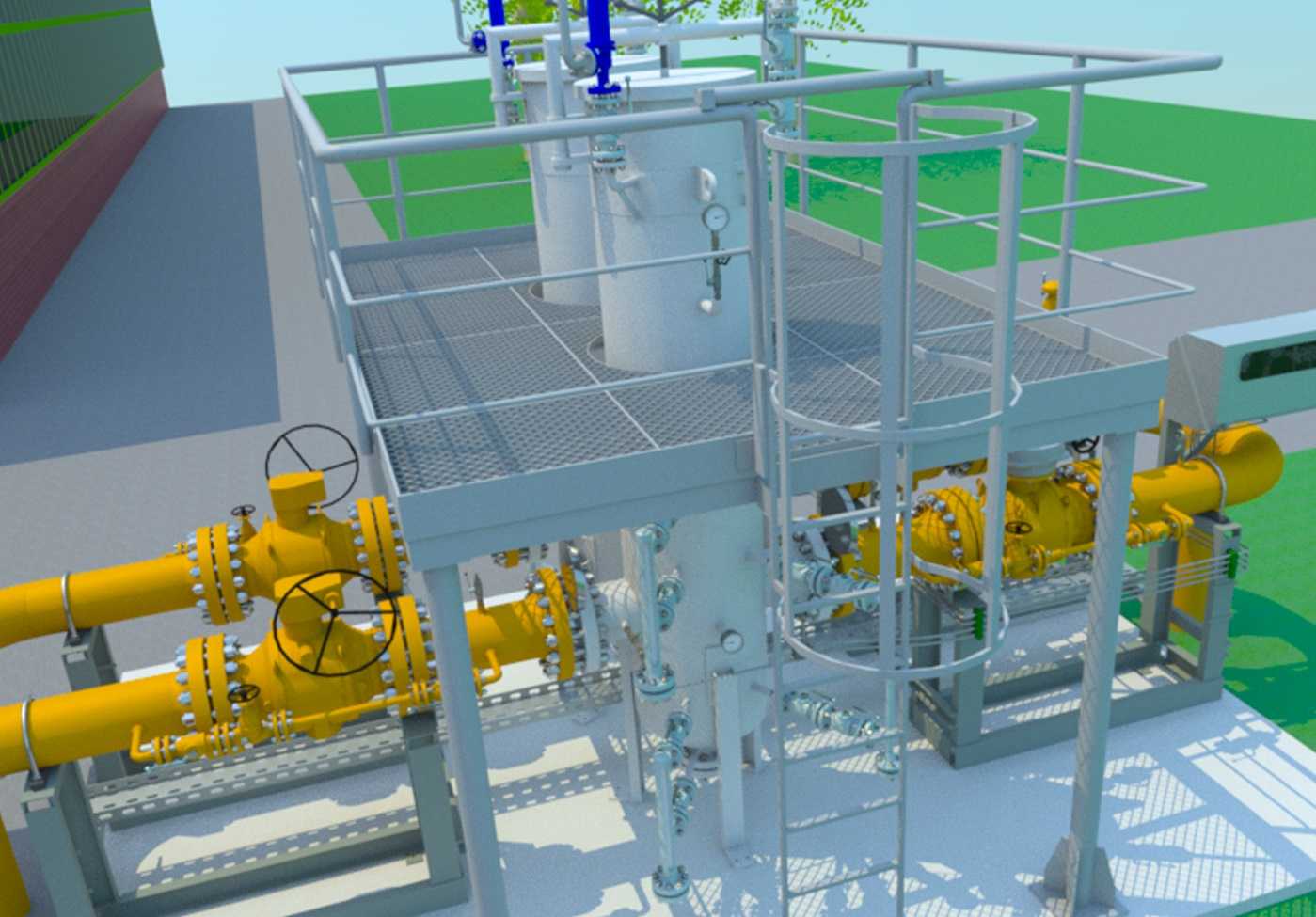

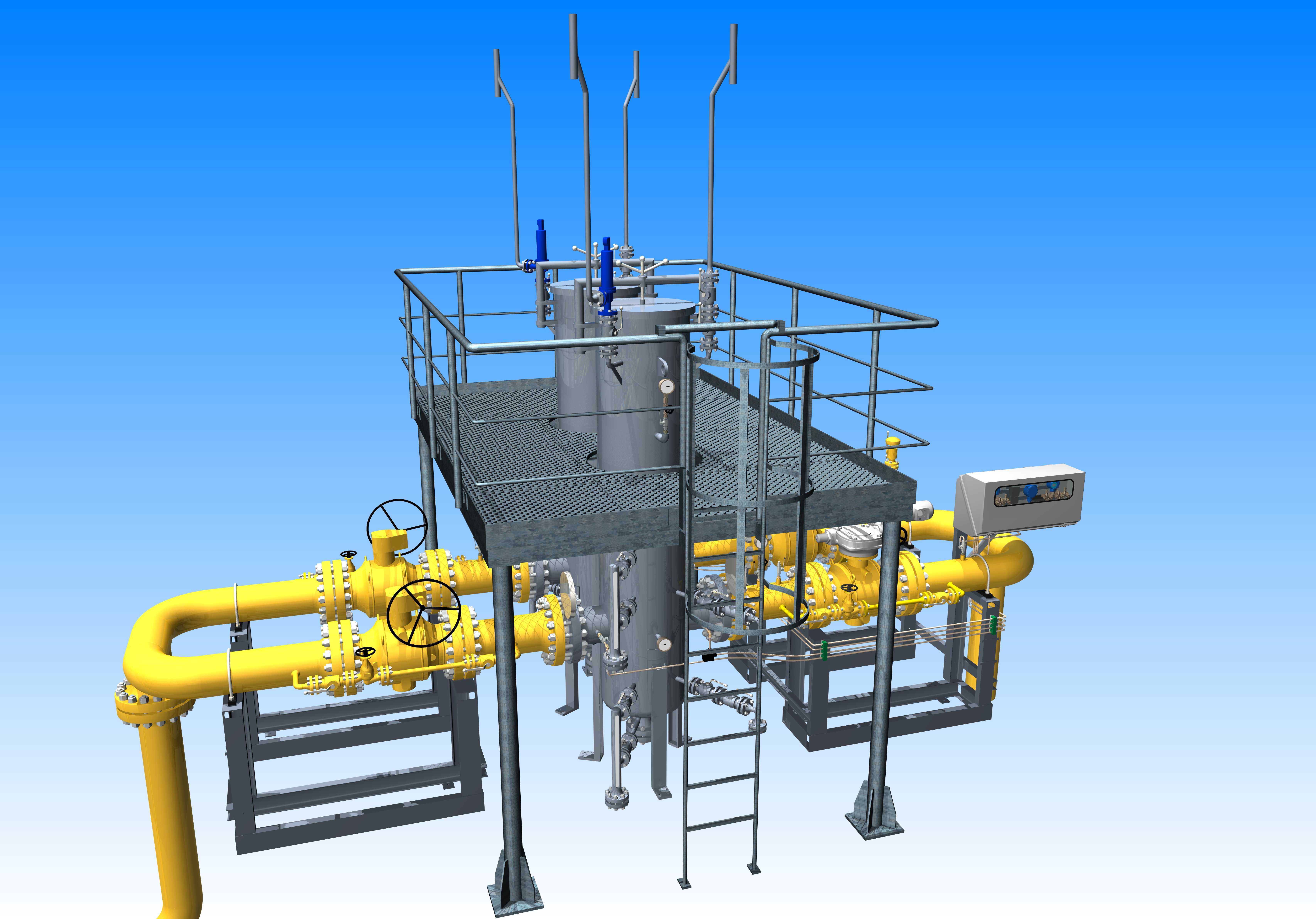

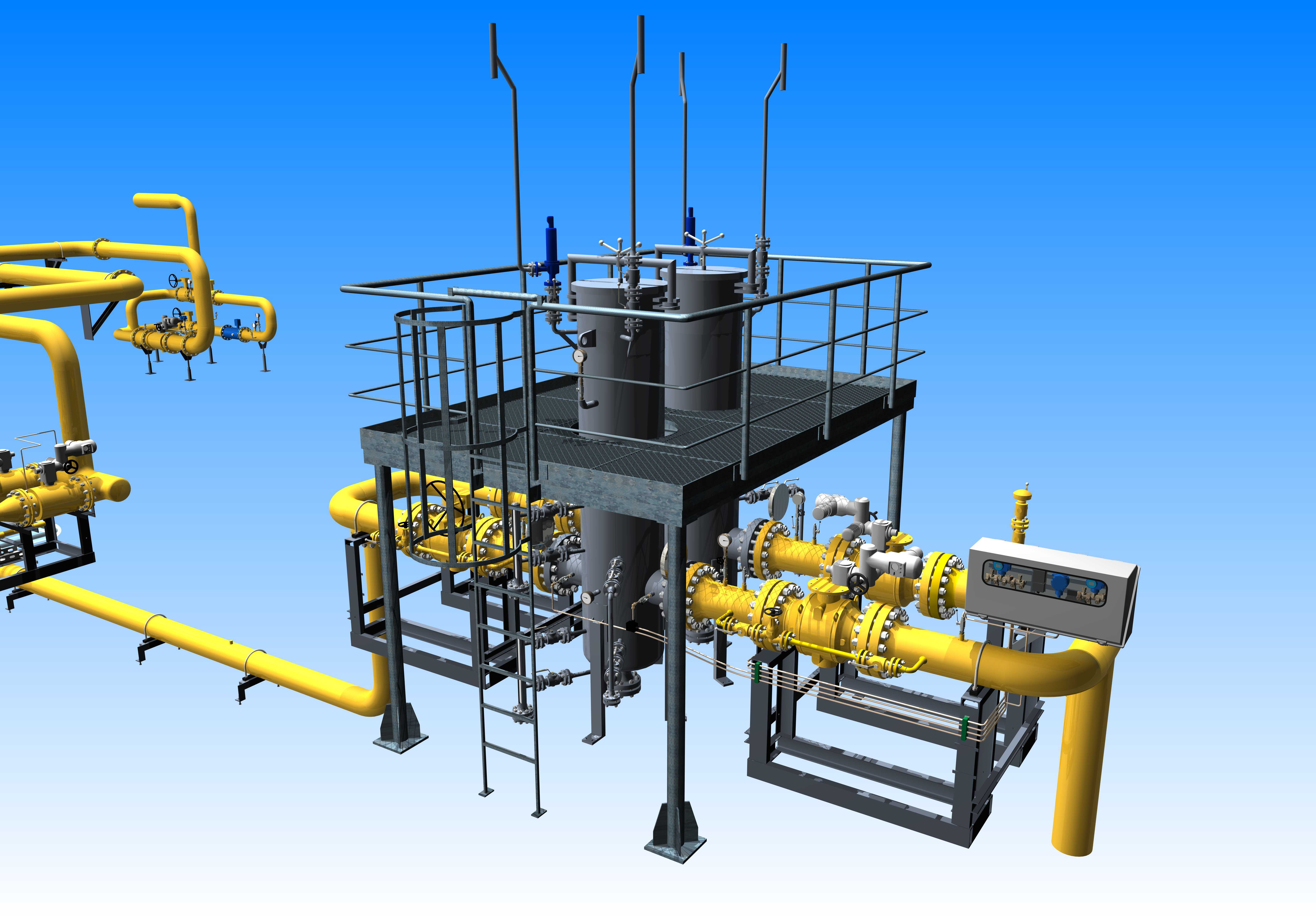

该装置为天然气长输管线末端调压站核心前置处理单元，主要应用于城市门站、区域调压柜、工业用户专线供气站点的气源净化环节，承担来气杂质分离、工况参数调控、支路切换输配的核心功能，是保障下游调压设备、计量仪表、用气终端安全稳定运行的关键屏障。装置采用撬装集成化设计思路，将过滤分离单元、工艺管线、操作平台、阀门组、检测仪表整合为一体式模块化结构，无需现场零散拼接管路与支架，可大幅缩短现场施工周期，降低现场安装的焊接、配管误差风险。整体结构分为上下两层布局，下层为工艺管线作业区，大口径黄色输气主管道沿撬体横向贯通，配置多台大口径截断球阀，可实现单路过滤、双路并联输气、不停机检修切换的工况需求，阀门采用手轮操作结构，操作位高度适配站立操作的人体工程学要求，无需额外登高即可完成常规启闭操作；上层为过滤设备安装操作平台，平台采用防滑格栅板铺设，四周设置标准化安全防护栏杆，侧面配置笼式直爬梯连通上下层作业区，平台上立式安装多台过滤分离罐体，罐体配套压差检测仪表、排污接口、放空管路，可实时监测滤芯堵塞状态，及时完成杂质排污与滤芯更换作业。设计阶段充分考虑现场安装边界与运维空间需求，撬体整体长宽尺寸适配常规货运车辆运输要求，无需超限运输审批，安装时仅需对接进出气主管道法兰、固定撬体底部地脚即可完成主体安装；撬体周边预留足够的阀门操作、仪表巡检、设备检修空间，爬梯位置避开主管道操作面，平台护栏预留滤芯吊装拆卸的开口位置，日常运维时无需拆除额外结构即可完成滤芯更换、阀门维护、仪表校准等常规作业。管线布局采用横平竖直的排布原则，不同功能管线采用差异化配色区分，便于现场运维人员快速识别介质流向与管路功能，所有法兰连接位置预留足够的螺栓拆装空间，仪表安装位置朝向巡检通道方向，无需探身即可清晰读取压力、压差参数，整体结构兼顾输气工况的承压可靠性与现场运维的操作便利性，可适配不同压力等级的天然气输配场景，有效滤除来气中携带的固体颗粒、凝析液滴等杂质，避免杂质磨损下游调压阀阀芯、堵塞计量仪表引压管，保障整个调压输配系统的长期稳定运行。
