机加工用可调式精密铣削夹具结构

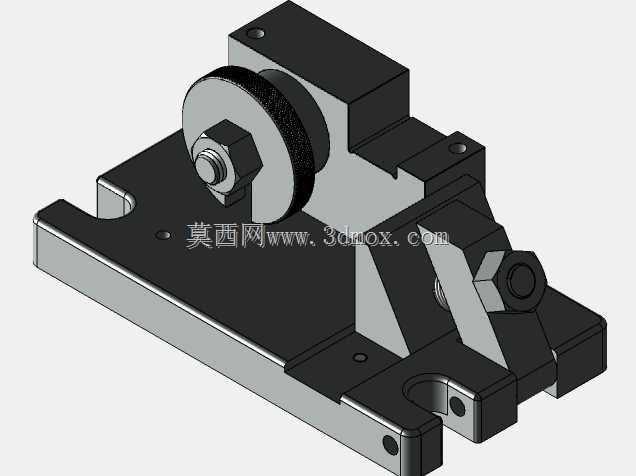

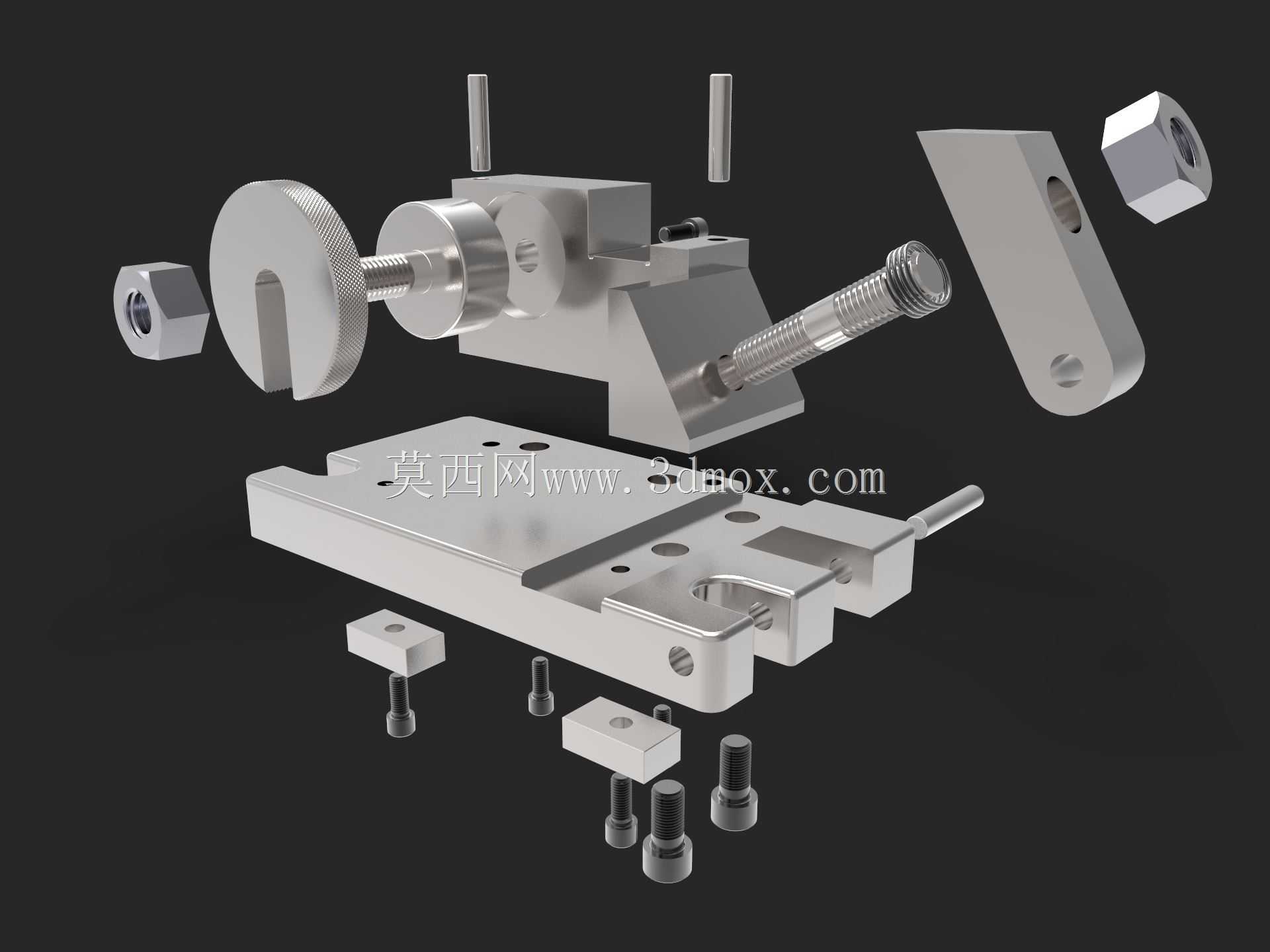

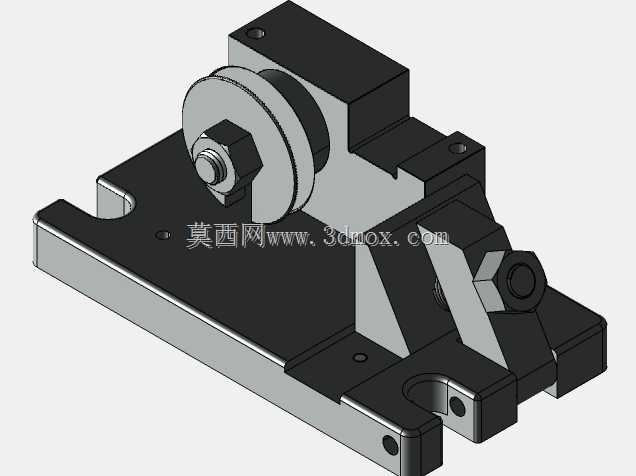

这款铣削夹具主要应用于立式铣床、数控加工中心的铣削工序场景，针对中小尺寸异形金属工件的批量装夹需求设计，能够在平面铣、台阶铣、槽铣等加工过程中为工件提供稳定的定位与夹紧支撑，避免加工过程中工件出现位移、振颤问题，有效提升铣削加工的尺寸精度与表面加工质量。夹具整体采用分体组合式结构设计，底座为带多组安装孔的平板式结构，可通过T型螺栓直接固定在机床工作台面上，安装边界适配常规中小型加工中心的工作台行程范围，无需额外制作过渡连接板即可完成装夹固定，大幅缩短工装准备的辅助时间。夹具的定位模块采用固定挡块与可调定位销组合的形式，能够根据待加工工件的外形轮廓调整定位点位置，兼容一定尺寸范围内不同规格工件的定位需求，定位面经过精磨处理，平面度与平行度公差控制在微米级，确保工件定位基准与机床加工坐标系的重合度，减少定位误差带来的加工偏差。夹紧单元采用螺旋进给式夹紧结构，操作端带有滚花防滑旋钮，操作人员无需借助额外扳手即可手动完成夹紧与松卸动作，夹紧块与工件接触的端面镶嵌有软质防护垫片，既能提供足够的夹紧力抵御铣削过程中的切削冲击力，又能避免硬质金属夹块划伤工件已加工表面，减少工件装夹损伤。夹具的导向滑动部件采用间隙配合的滑轨结构，滑动顺畅无卡滞，调整位置后可通过侧边锁紧螺钉固定滑动模块位置，确保加工过程中夹紧单元不会出现偏移。整套夹具的结构紧凑，各功能模块布局合理，操作空间充足，操作人员在上下料过程中不会与夹具结构发生干涉，能够适配单件小批量定制加工以及中小批量流水线生产的装夹需求，在普通零件铣削加工、模具型腔粗加工、五金零件精密铣削等场景下都能稳定发挥装夹作用，相比通用平口钳拥有更强的异形工件适配能力，相比专用定制夹具拥有更宽的尺寸调节范围，能够帮助生产环节降低工装投入成本，提升铣削工序的加工效率与成品合格率。
