弯板破断两用金属板材加工设备结构

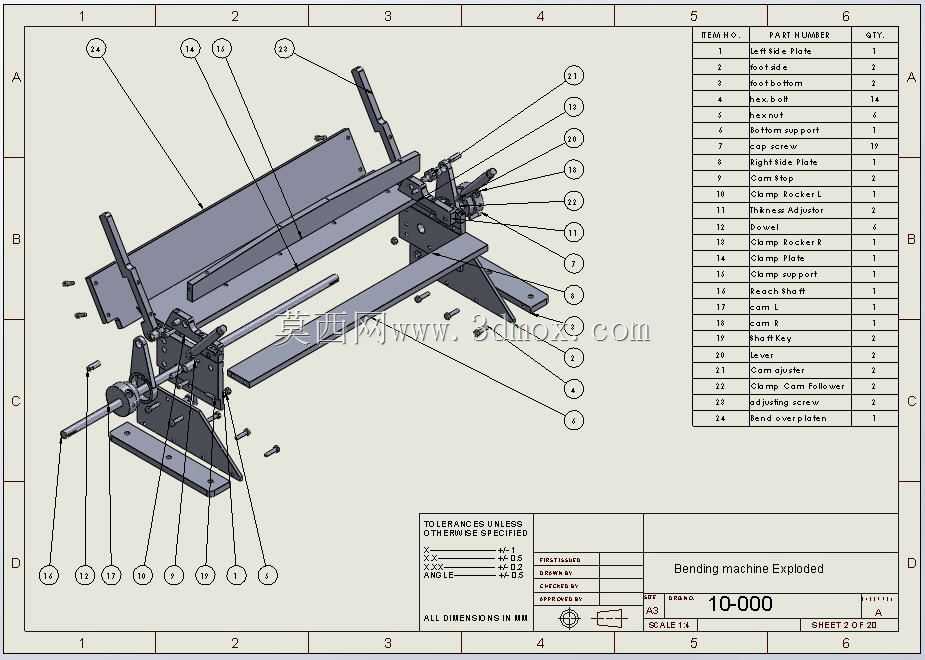

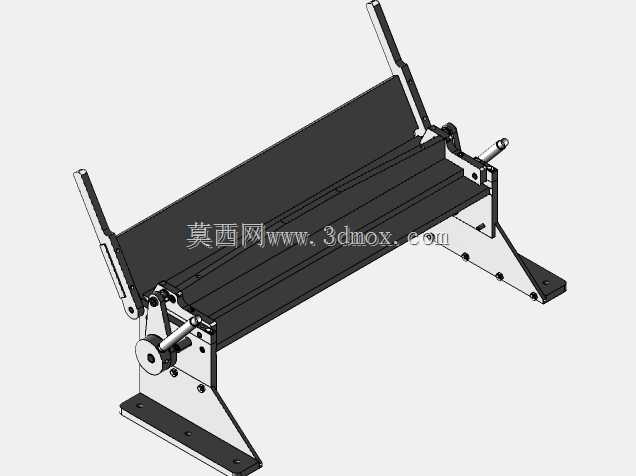

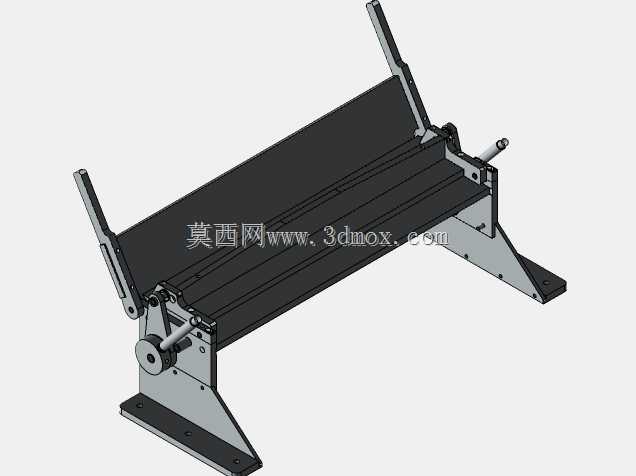

在钣金加工、五金制品生产、小型金属构件预制的车间作业场景中，这类兼顾弯板与板材破断功能的设备，是中小批量板材加工工位的实用型作业工装，能够覆盖常规薄金属板的弯折成型与定长破断开料需求，无需在弯折设备与裁切设备之间反复转运工件，有效缩短单件板材加工的流转路径，适配小型加工门店、维修班组、小批量定制生产的作业需求。设备整体采用卧式长轴布局，主体支撑结构为双侧立式安装支架，通过底部的横向连接托板形成稳定的承力框架，安装时可通过支架底部的预留孔位固定在作业工作台面上，整体安装边界适配常规宽度的车间操作工位，不会占用过多作业空间，操作人员可站在设备单侧完成上料、定位、加工的全流程操作。设备的核心功能分为两个作业模块，弯折作业模块依托可调式定位挡板与压合组件，能够根据加工需求调整挡板位置，适配不同弯折长度的板材定位，压合组件配合凸轮传动结构，可在操作端施加较小作用力的情况下，对板材弯折位置施加均匀的压合力，保证弯折角度的一致性，避免手动弯折出现的角度偏差、板面折痕不均的问题；板材破断模块则依托刀口式压合结构，在板材预压出折痕后，通过杠杆施力结构沿折痕位置施加瞬时压力，即可实现金属板的整齐断裂，断口平整无明显毛刺，可减少后续断口打磨的工序量。设计过程中充分考虑了手动作业的操作便利性，所有传动部件均采用外露式布局，便于日常的润滑维护与部件更换，操作端的力臂长度经过反复调校，匹配普通操作人员的施力范围，无需额外配置动力源即可完成全部加工作业，适合无稳定动力供给的野外维修、临时加工场景使用。设备的各功能部件均采用模块化设计，定位挡板、压合块、破断刀口等易损部件均可单独拆卸更换，无需整体拆解设备即可完成维护作业，双侧支架上预留了多组调节孔位，可根据加工板材的厚度调整压合组件的间隙，适配不同厚度规格的普通碳钢板、铝板、薄不锈钢板的加工作业，整体结构没有复杂的电控或液压组件，故障率极低，操作人员经过简单讲解即可掌握操作方法，能够快速投入生产作业。
