高精度机械式游标卡尺三维数模

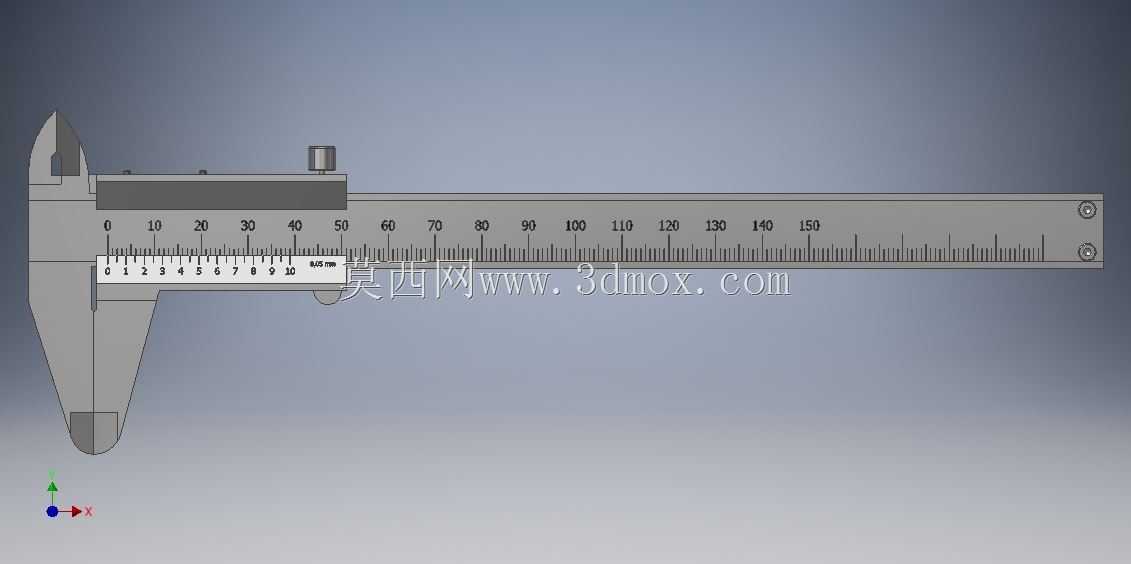

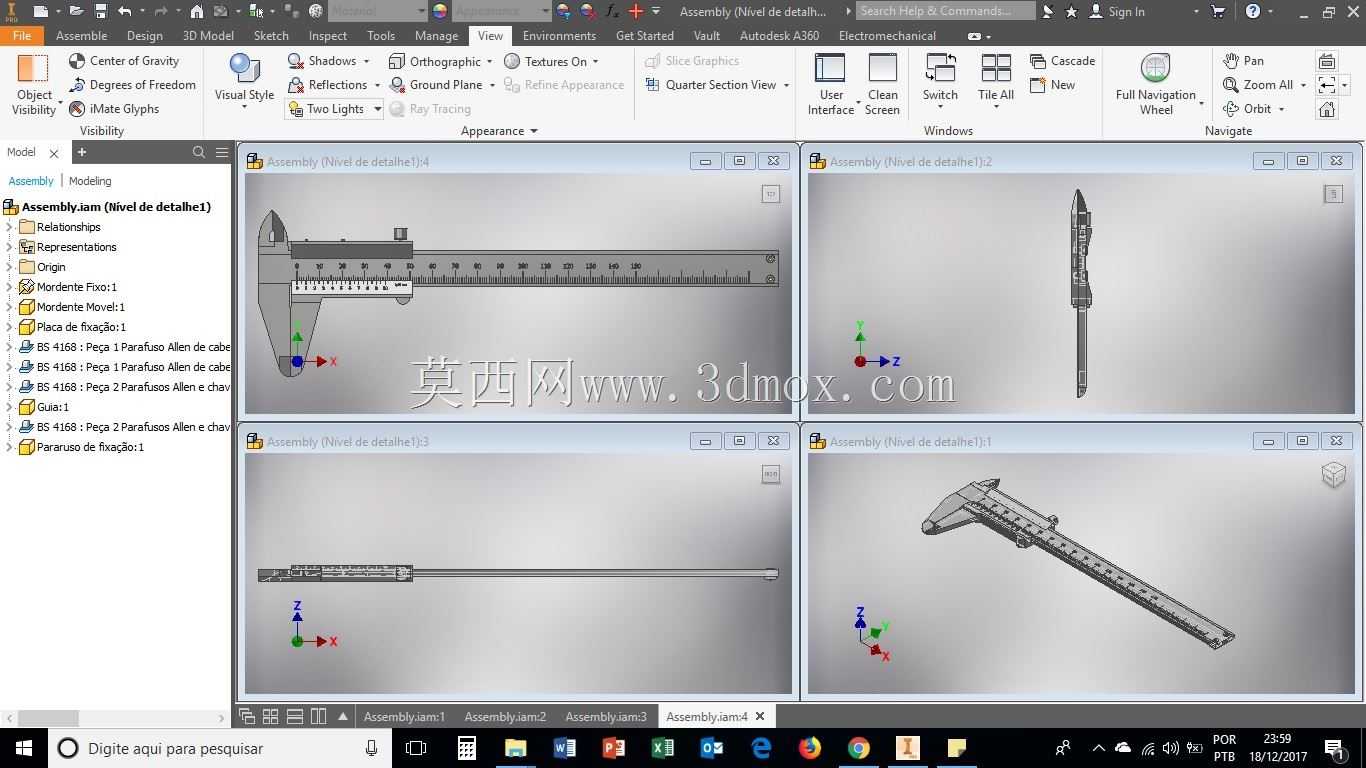

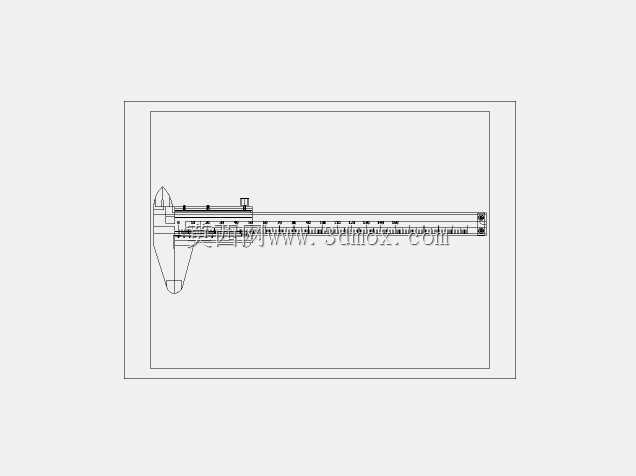

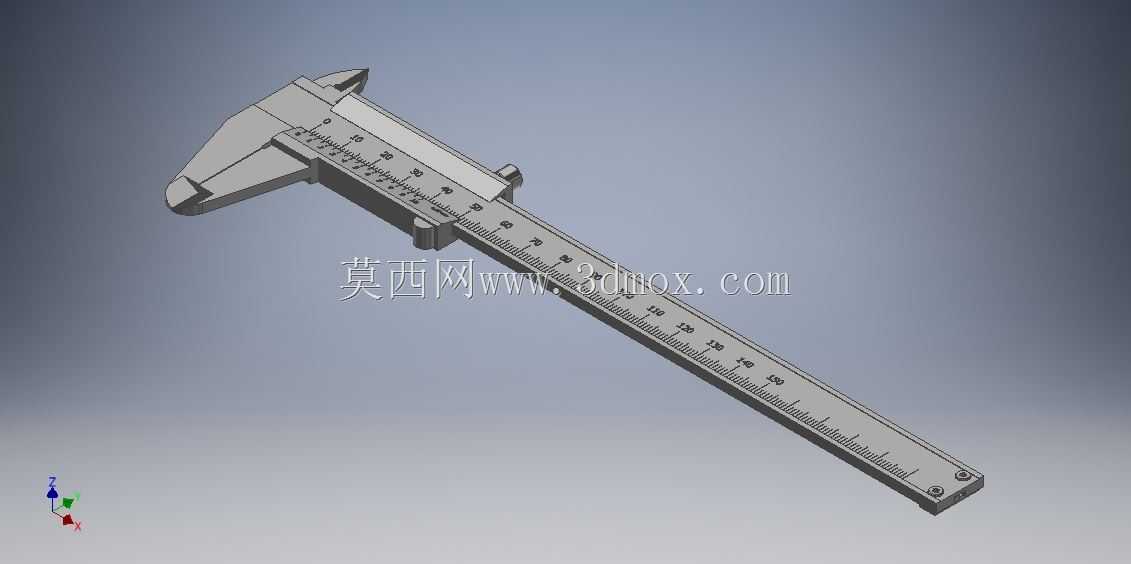

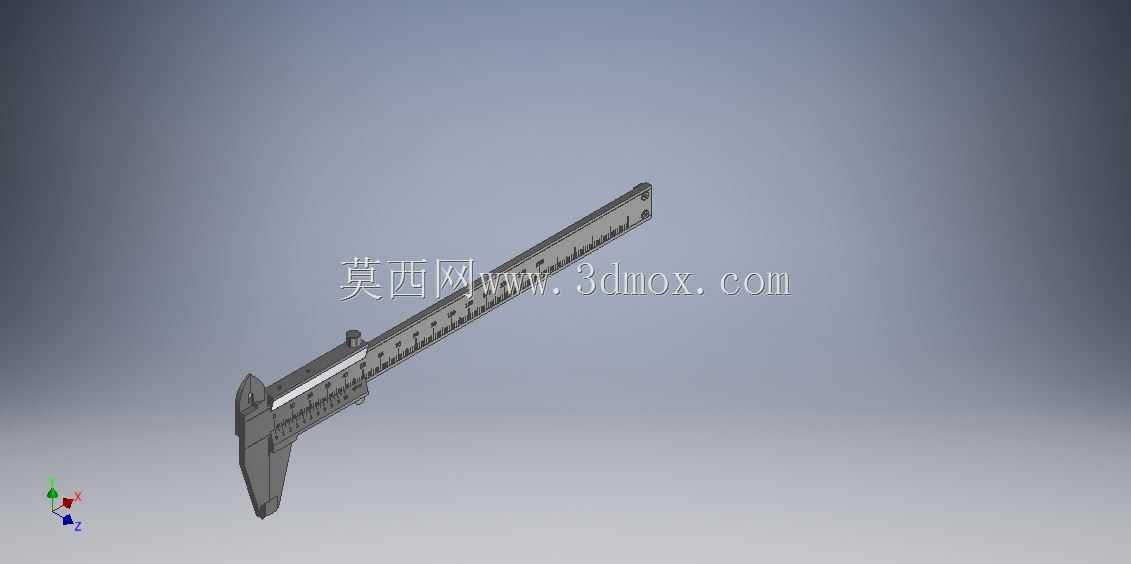

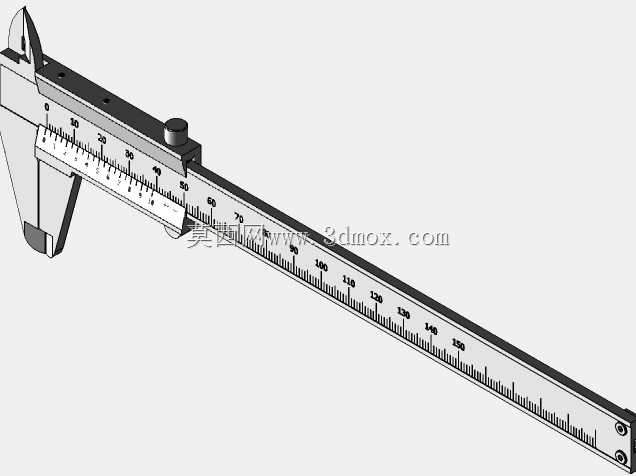

这款机械式游标卡尺是机械加工、五金制造、质检环节中应用极为广泛的接触式长度测量器具，在机加工车间的工件尺寸核验、装配环节的零件配合间隙检测、五金来料的尺寸入厂检验、教学实训中的测量实操训练等场景中都承担着核心测量功能，可完成工件内外径、深度、台阶高度等多维度尺寸的精准测量，是生产现场和质检工位不可或缺的基础测量工具。从产品功能特性来看，该款游标卡尺采用经典的机械式读数结构，无需供电即可完成测量作业，完全规避了数显卡尺易受电磁干扰、电池亏电失效的问题，在油污、粉尘较多的严苛车间环境下也能保持稳定可靠的测量性能，尺身滑动阻尼均匀适中，测量爪贴合严密无旷量，能够保障多次重复测量的数值一致性，降低人为操作带来的测量误差。在设计思路层面，建模过程完全还原了实体卡尺的结构逻辑，主尺身采用长条形平直结构作为测量基准，滑动游标尺组件集成了内外测量爪与深度测杆，各滑动配合面预留了合理的装配间隙，既还原了实体产品滑动顺畅的操作手感，也精准复刻了锁紧装置的卡位结构，能够模拟实际使用中锁定测量数值的操作状态；测量爪的刃口角度、尺身刻度的排布位置、深度测杆的伸缩行程都完全参照实体量具的行业通用设计规范，还原度足以支撑装配模拟、教学演示、工装适配校验等多类三维场景的使用需求。从外形尺寸与安装边界来看，该模型还原的是工业场景最常用的150mm量程款游标卡尺，整体尺身长度控制在230mm左右，主尺身宽度约16mm，闭合状态下整体厚度约12mm，外测量爪最大张开距离对应150mm量程，内测量爪可测量的最小内径尺寸为10mm，深度测杆伸出最大长度与量程保持一致；在三维场景装配调用时，无需预留额外的复杂安装空间，仅需根据测量工位的操作需求预留足够的滑动操作行程即可，可直接嵌入机加工实训仿真场景、质检工位布局模拟、工具存储柜排布设计等各类三维方案中，也可作为机械基础教学课件中的具象化演示模型，帮助学习者直观理解游标卡尺的读数原理与结构组成。
