多功能绘图测量组合模板尺结构设计

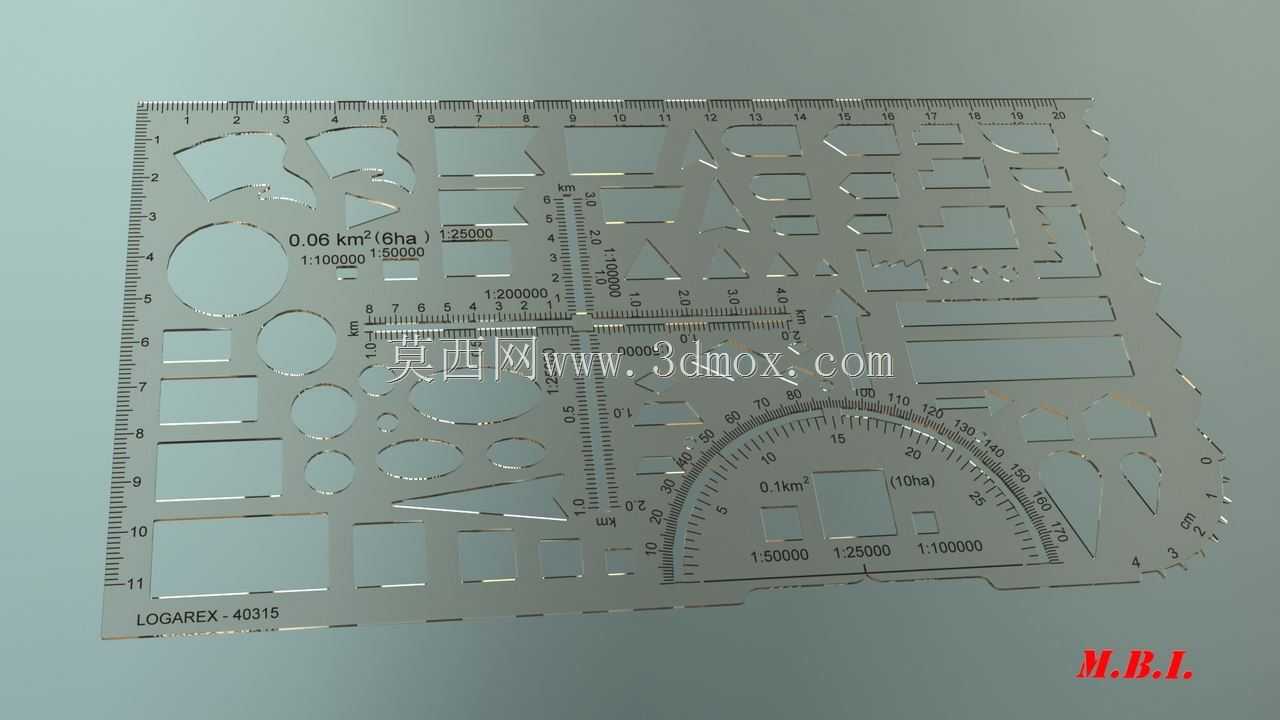

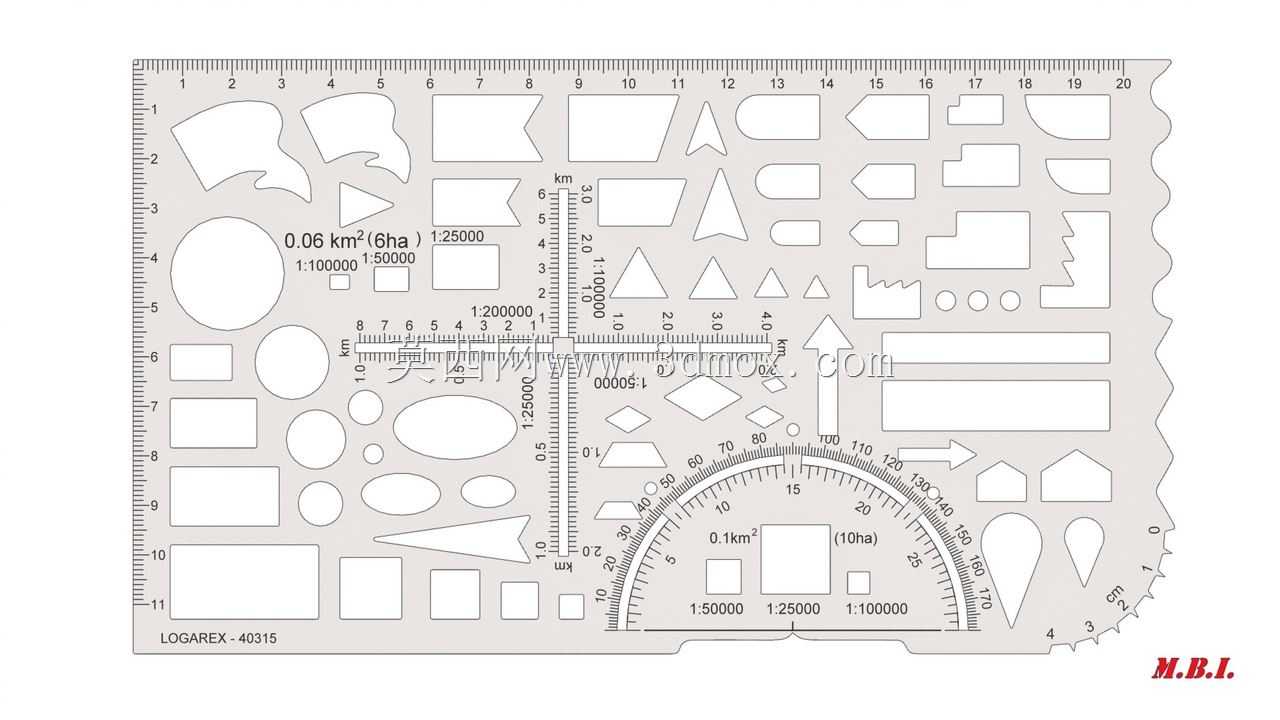

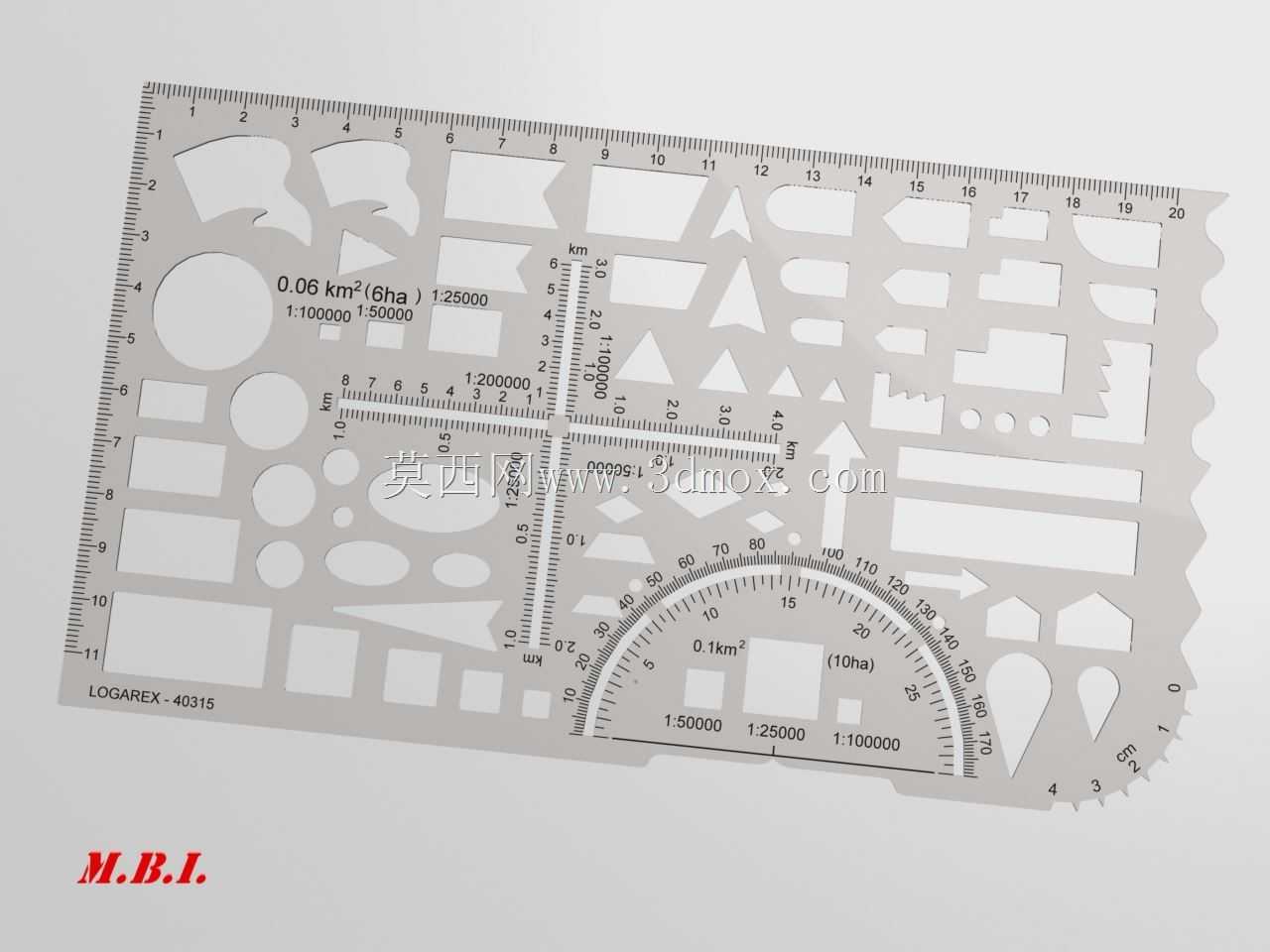

这款多功能组合绘图尺是面向工程制图、手工测绘、户外地形草绘场景打造的便携测量绘图工具，整体采用透明硬质塑料材质打造，兼顾耐用性与绘图时的透视便利性，可直接覆盖在图纸上完成各类图形的快速绘制，无需频繁更换绘图工具。从实际应用场景来看，它既可以满足机械制图、建筑设计手工绘图阶段的快速图形勾勒需求，也适配野外地质勘测、地形标绘时的比例尺换算与快速绘图作业，同时也能满足学生群体日常几何绘图、数学作图的使用需求，覆盖从业余学习到专业作业的多场景使用需求。在功能特性设计上，这款尺具整合了多维度的实用功能：边缘设置了公制直线刻度，可完成常规长度测量与直线绘制；尺面集成了多种规格的圆形、椭圆形、正多边形、三角形镂空模板，可快速绘制对应标准图形，省去手动量取尺寸绘制轮廓的繁琐步骤；中部设置了不同比例的换算刻度，包含多种地形测绘常用比例尺，可直接在对应比例的图纸上完成长度换算，无需额外计算比例系数；下半部分集成了半圆量角器结构，可完成0到180度的角度测量与斜线绘制，同时量角器区域也搭配了对应比例的刻度标识，适配不同比例图纸的角度标注需求。在设计思路上，这款尺具遵循集成化、便携化的核心逻辑，将日常绘图常用的直线测量、角度测量、标准图形绘制、比例换算功能全部整合在单片尺体上，整体外形为规整的薄片状矩形结构，边缘做了圆角钝化处理，避免使用过程中划伤手部，整体厚度控制在1.5毫米以内，可轻松放入文件袋、绘图工具包甚至笔记本夹层中，不会占用过多收纳空间。尺面所有镂空图形的边缘都做了平滑去毛刺处理，绘图时笔尖可顺畅沿着镂空边缘移动，不会出现卡滞、刮花图纸的问题，刻度标识采用凹印填色工艺，长期使用摩擦也不会出现刻度脱落模糊的问题，保证长期使用的可读性。从安装与使用边界来看，这款尺具无需额外安装固定，使用时直接平置在纸面即可操作，适配所有常规厚度的绘图纸、坐标纸、笔记本页面，尺面整体重量极轻，放置在纸面不会轻易移位，也不会压皱较薄的绘图纸，单手握持即可完成移位、对齐操作，单手即可完成大部分绘图动作，大幅提升手工绘图的作业效率，减少绘图过程中更换工具的频次，让手工绘图流程更加顺畅。
