双筒弯连式支撑连接结构件

该结构件属于机械传动系统中的支撑连接类零部件，主要应用在中小功率传动设备、轻工机械、输送装置的动力传递路径中，承担轴系定位、载荷传递、部件连接的核心作用，常见于包装生产线传动工位、小型机床进给单元、自动化输送线的转向支撑部位，能够在有限安装空间内完成两个错位轴系的支撑定位，同时抵消传动过程中产生的径向载荷与小幅振动，保障轴系运转的同轴度与稳定性。

从功能特性来看，该构件采用双筒一体式弯臂结构，两个带内孔的筒状结构分别对应两个不同安装高度、不同轴线位置的轴系安装位，下方大直径筒座用于固定主传动轴，上方小直径筒座用于安装从动轴或调节构件，中间的弯臂连接部分做了等厚加强设计，在两个筒座的衔接位置设置了过渡加强筋，避免应力集中导致的结构断裂，整体结构无冗余设计，在满足结构强度的前提下尽可能压缩了整体体积，适配紧凑安装空间的使用需求。

设计过程中，首先根据两个轴系的中心距、高度差确定整体轮廓边界，两个筒座的内孔分别适配不同直径的轴类零件，筒壁厚度根据承载载荷做了等强度校核，下方大筒座的轴向长度更长，用于提升主传动轴的支撑稳定性，上方小筒座的轴向长度适配从动轴的安装深度，中间弯臂的内侧与外侧均做了圆弧过渡，避免直角位置的应力集中，同时弯臂与两个筒座的衔接处设置了斜向加强结构，提升整体抗扭、抗弯性能，所有棱边均做了倒角处理，既避免安装过程中的锐边划伤，也能够消除加工过程中的应力残留。

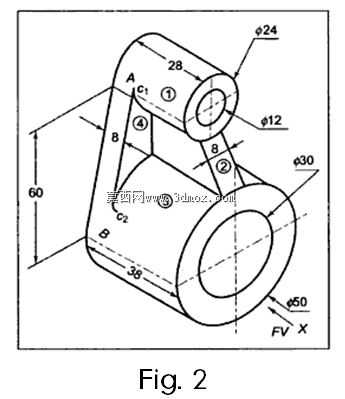

从尺寸与安装边界来看，该构件整体高度为60mm，下方大筒座的外径为50mm，内孔直径为30mm，轴向长度为38mm，上方小筒座外径为24mm，内孔直径为12mm，轴向长度为28mm，两个筒座的中心水平偏移距离为8mm，弯臂的主体厚度为8mm，安装时下方大筒座可通过端面法兰或紧定螺钉与设备基座固定，上方小筒座可穿入对应轴件后通过顶丝锁紧，整体安装占用空间小，不需要额外的转接构件即可完成错位轴系的支撑，适配多种轻载传动场景的安装需求，能够有效减少设备内的支撑零件数量，降低装配复杂度，提升传动结构的整体可靠性。
