快装式开关球阀结构设计

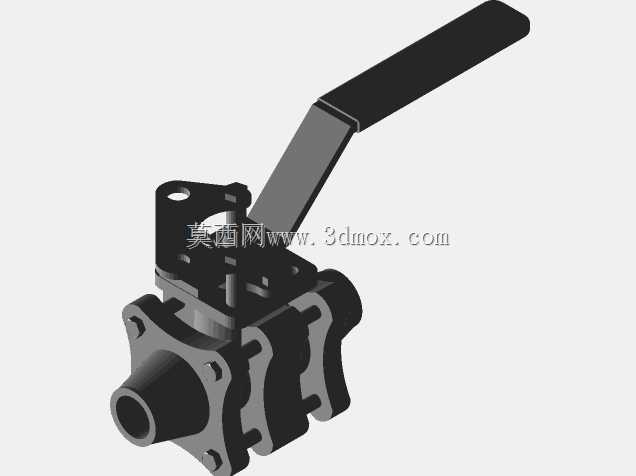

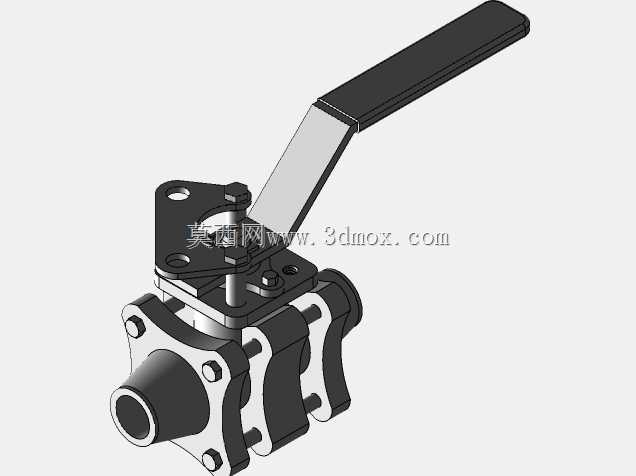

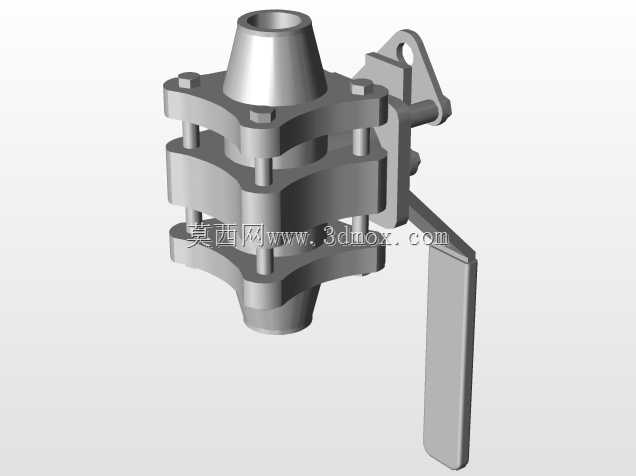

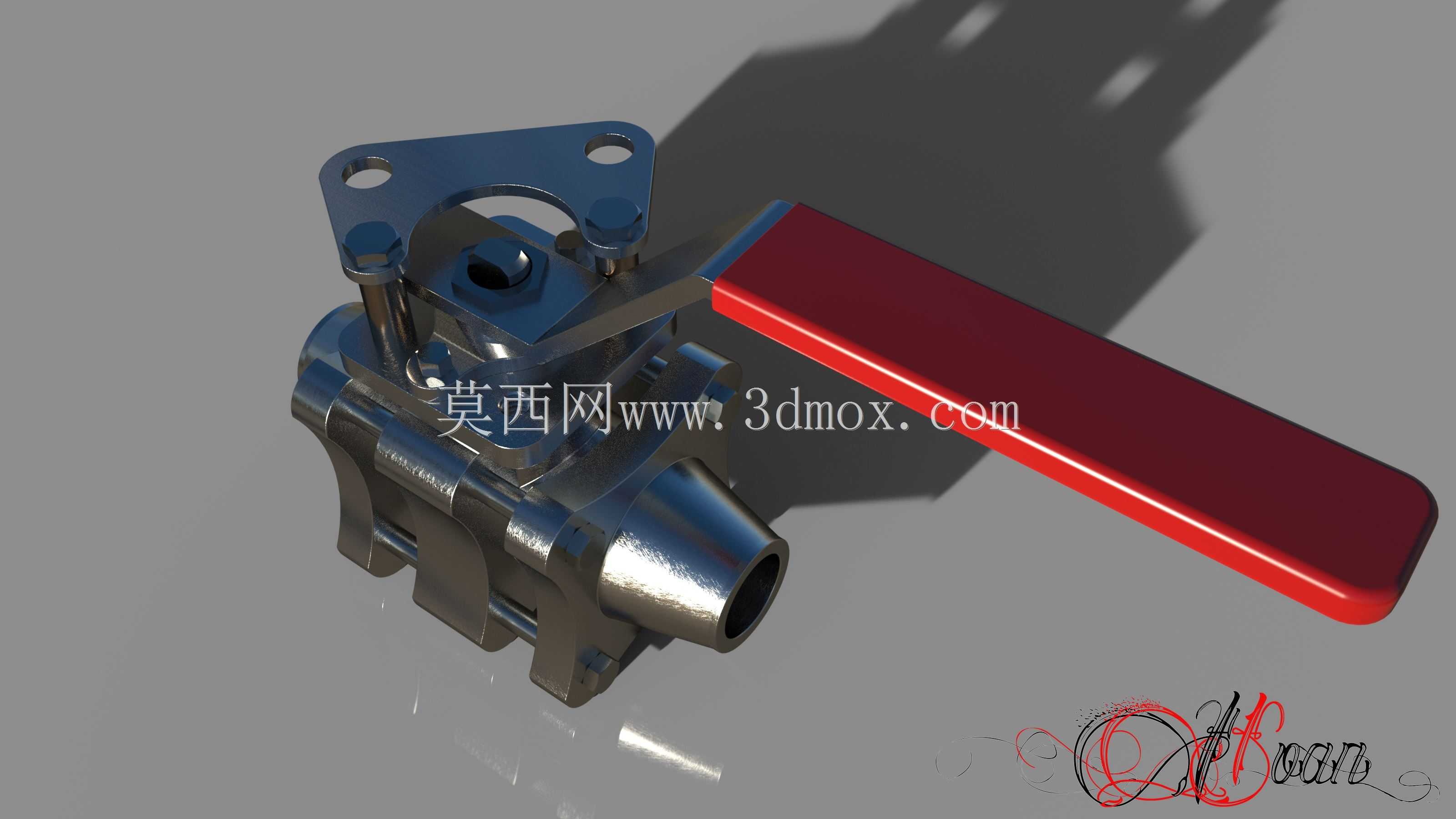

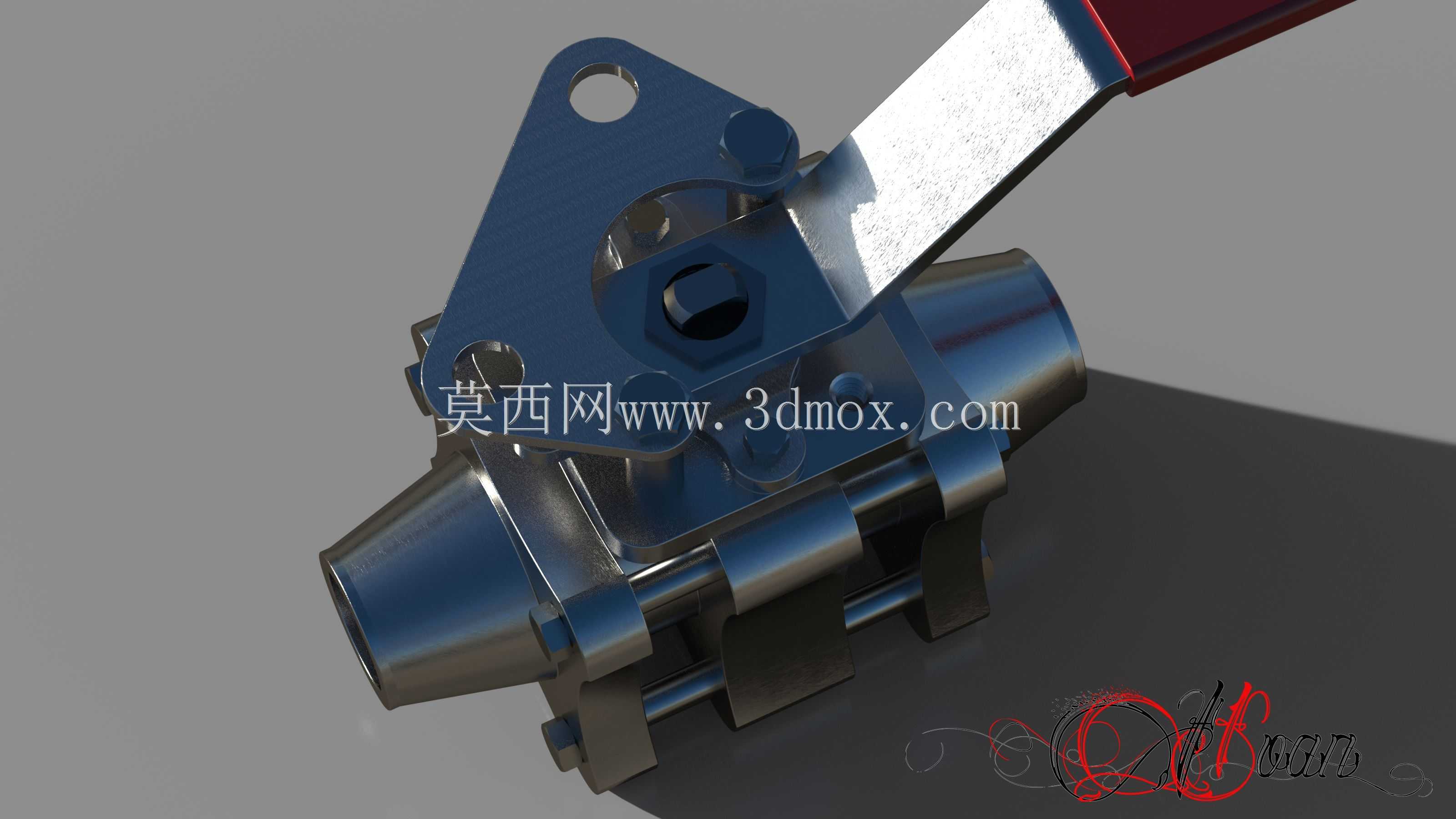

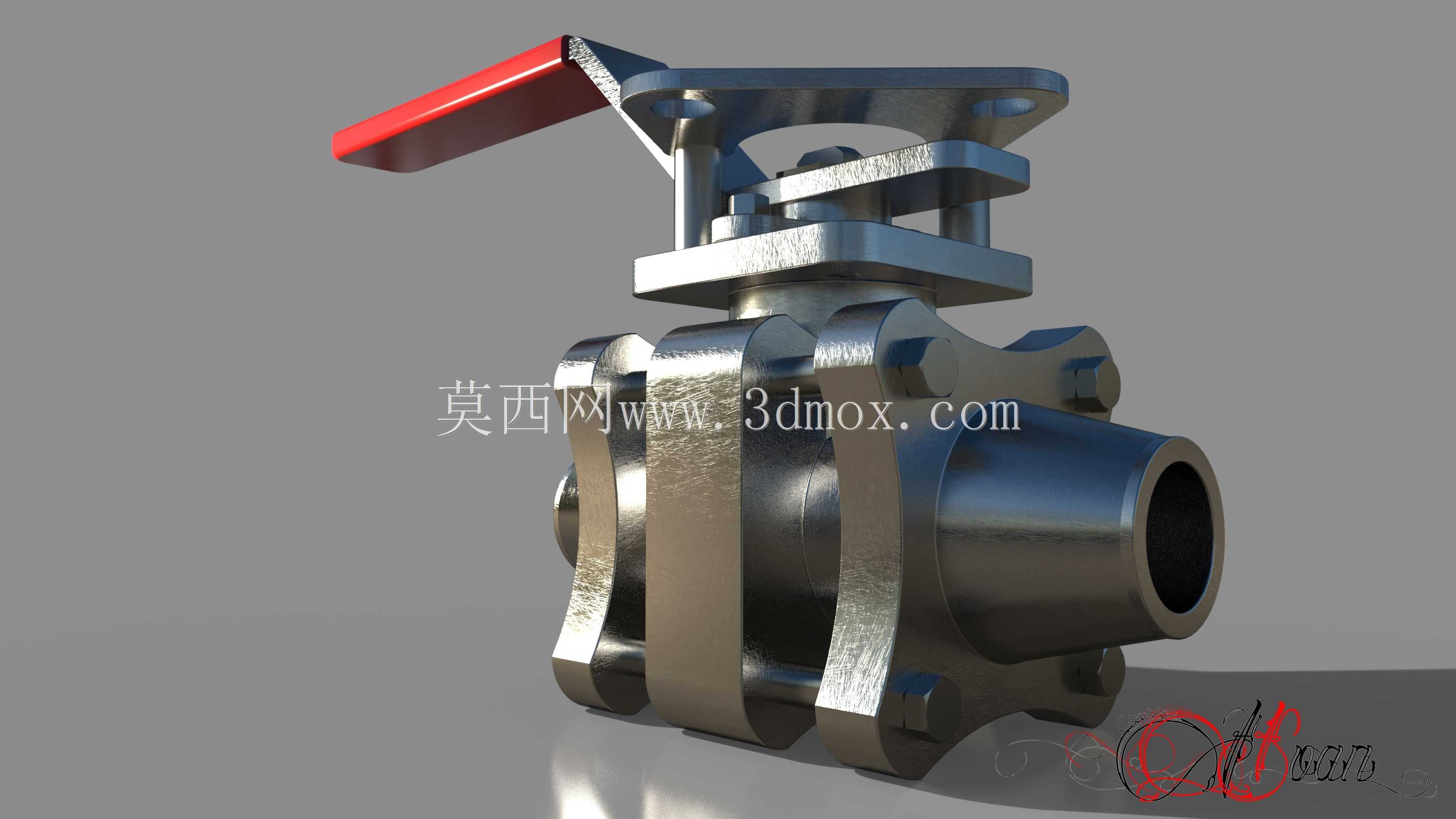

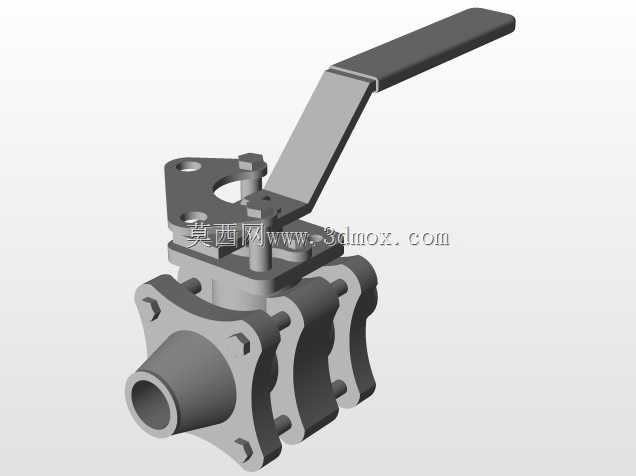

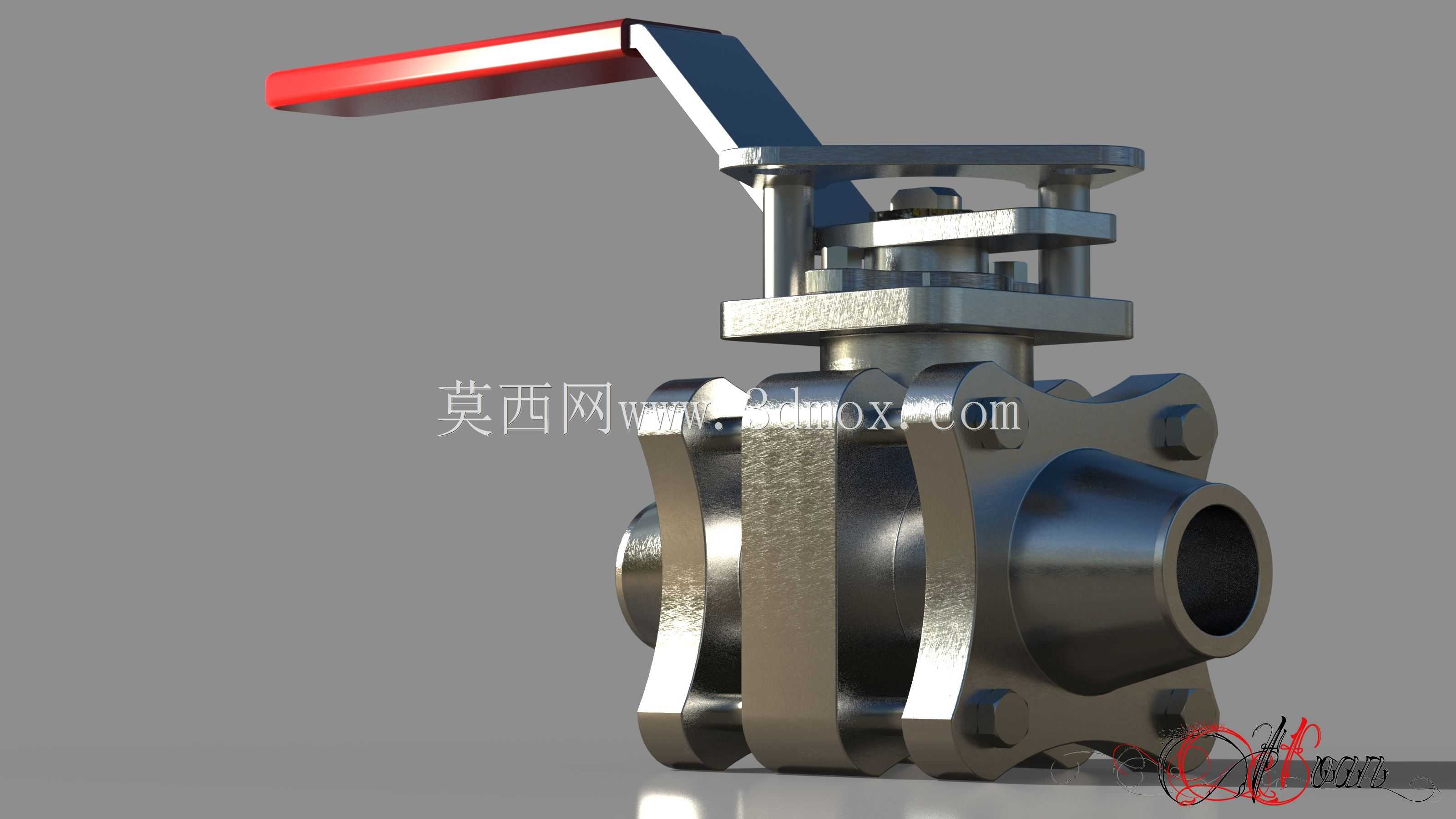

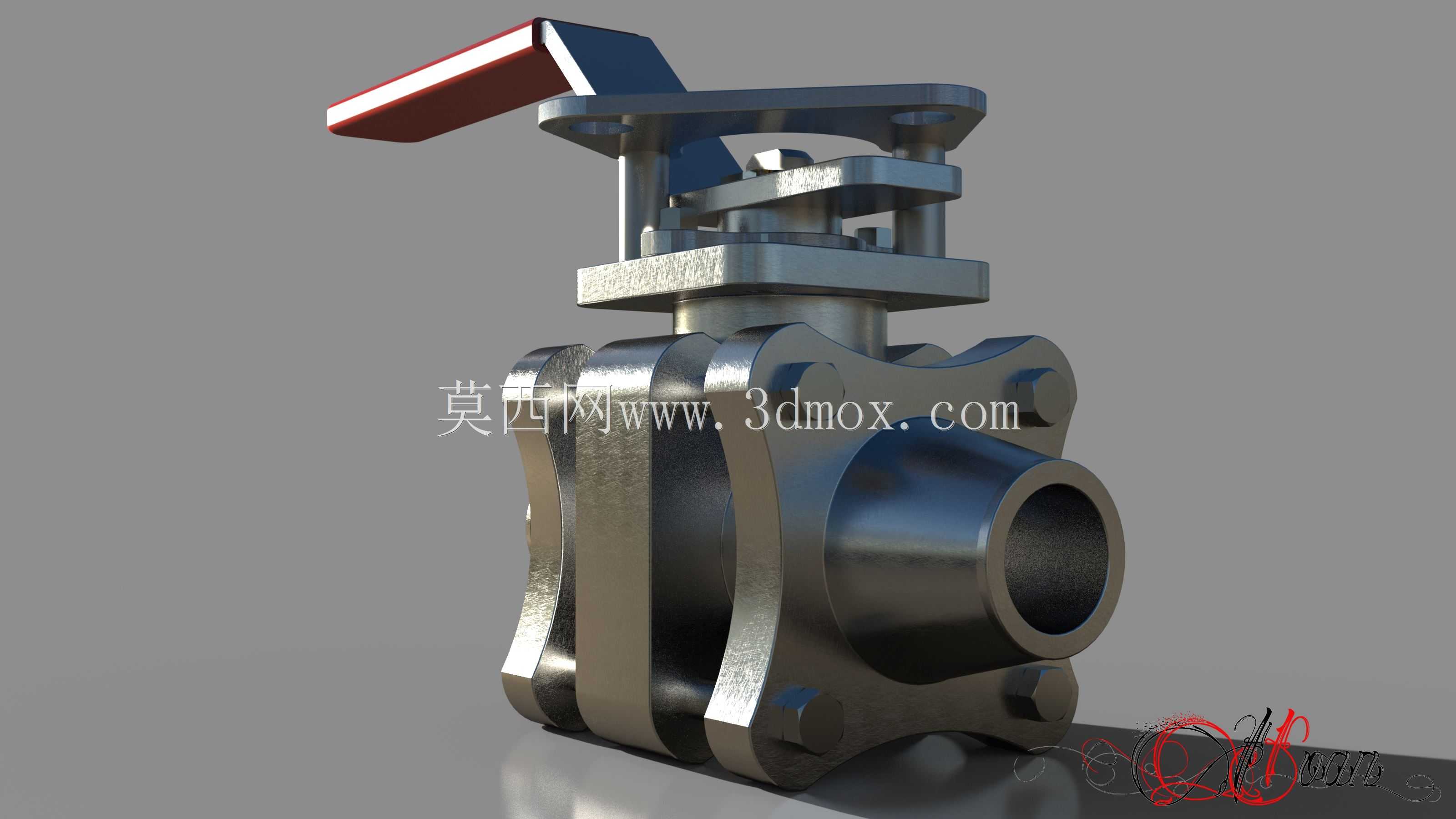

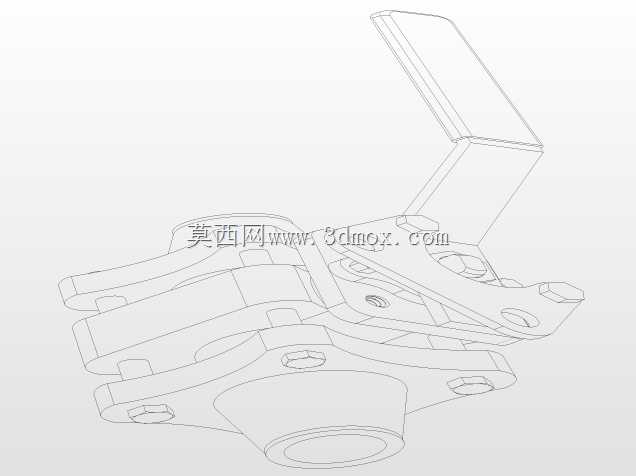

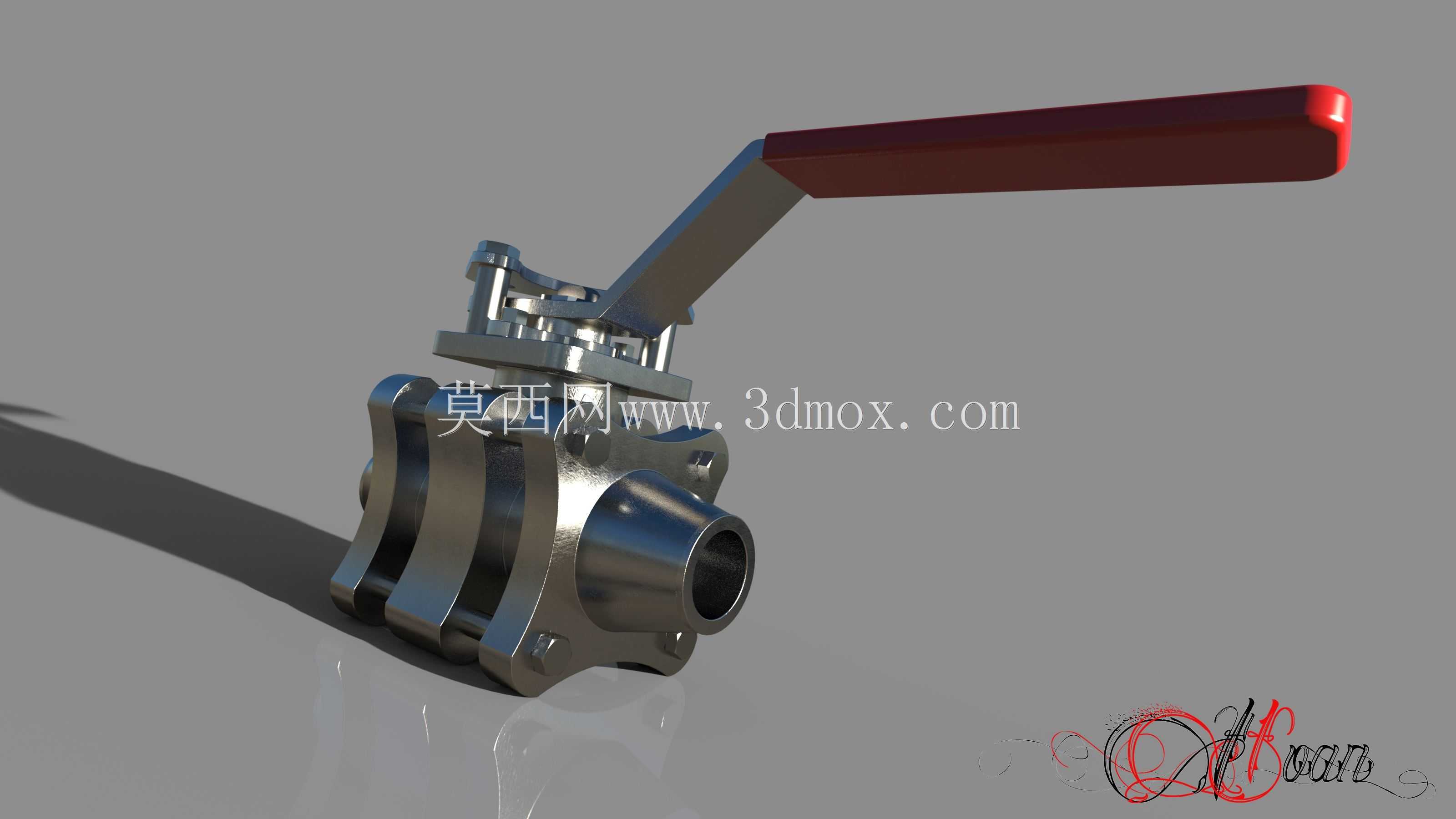

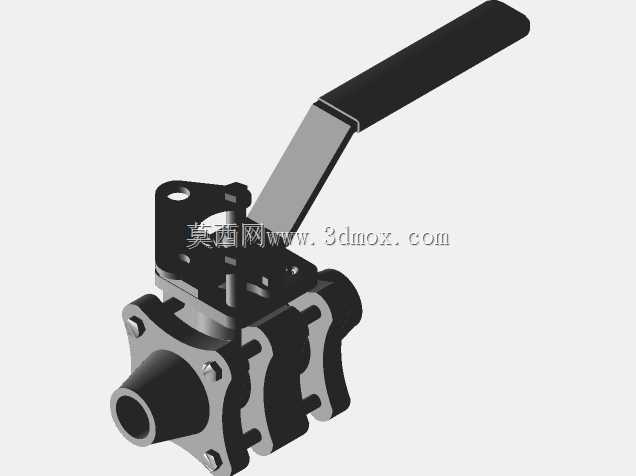

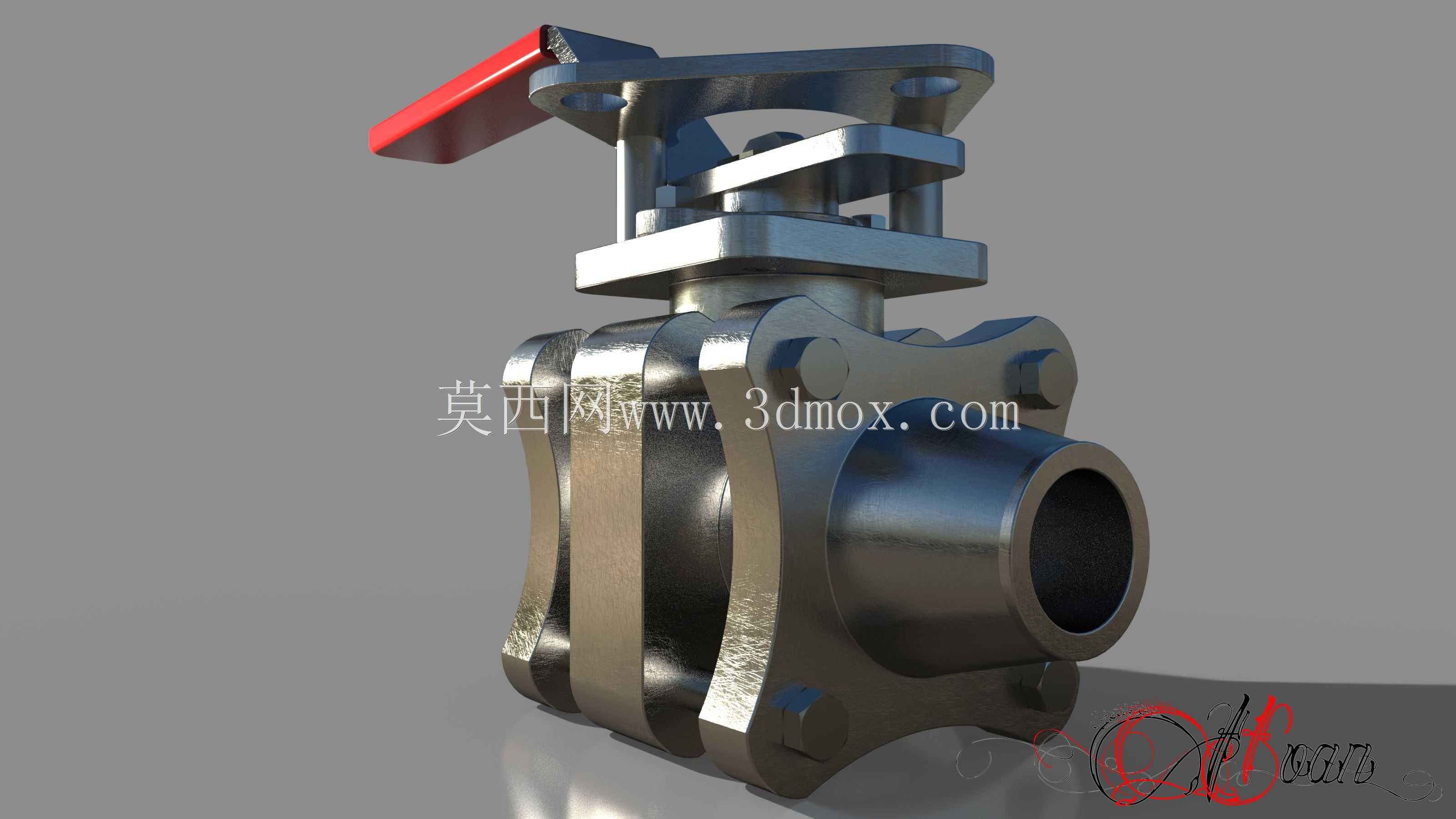

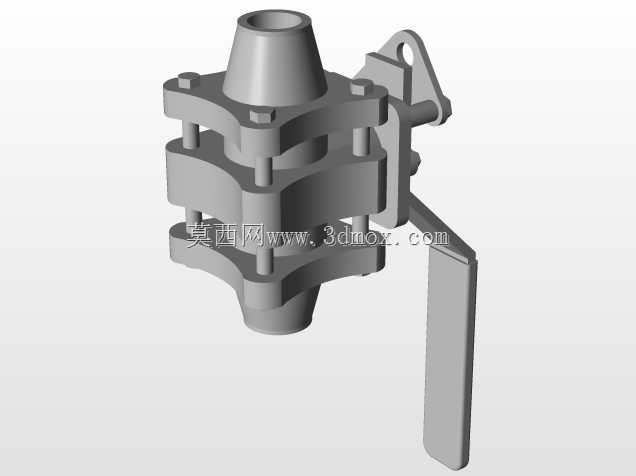

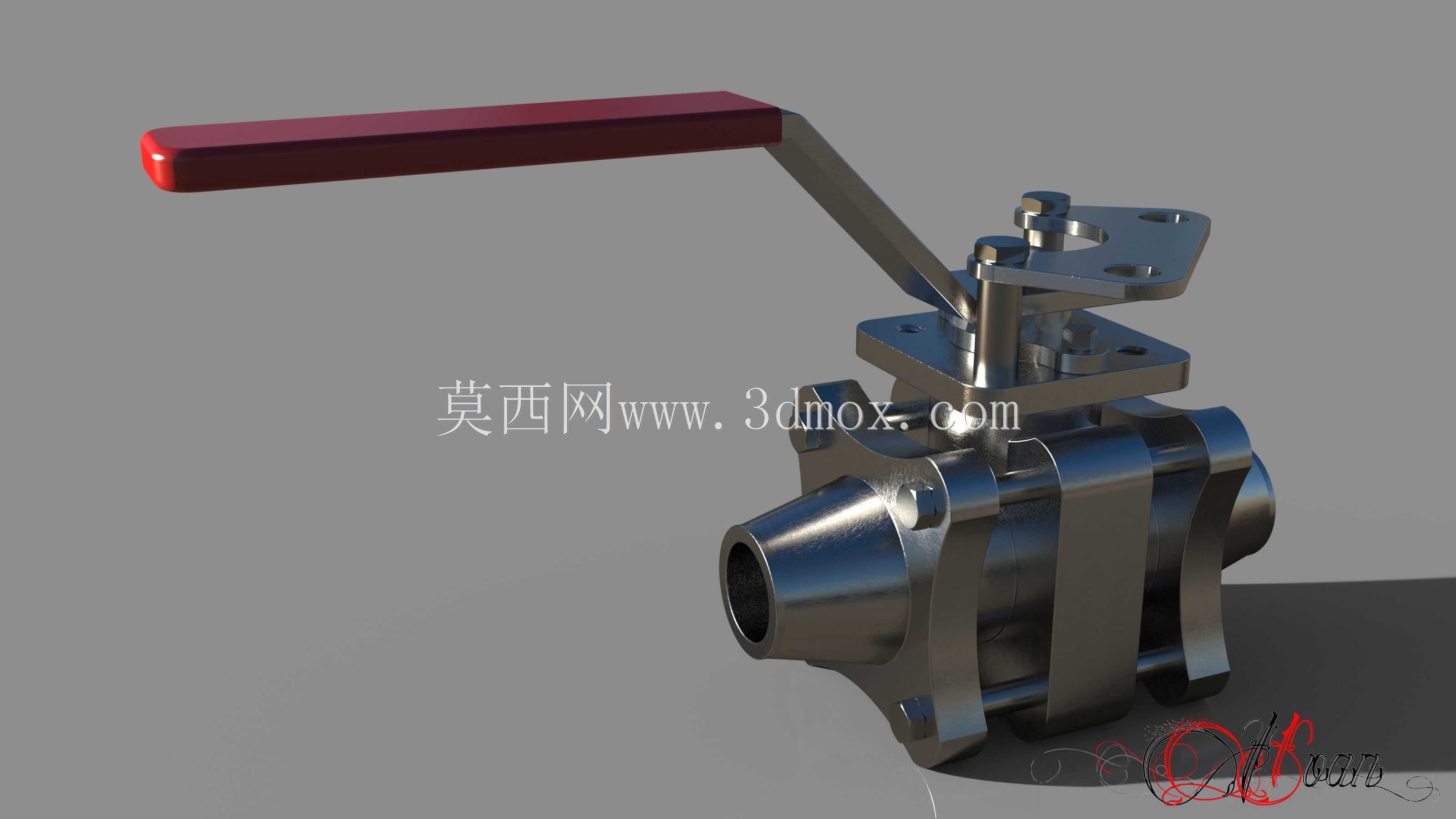

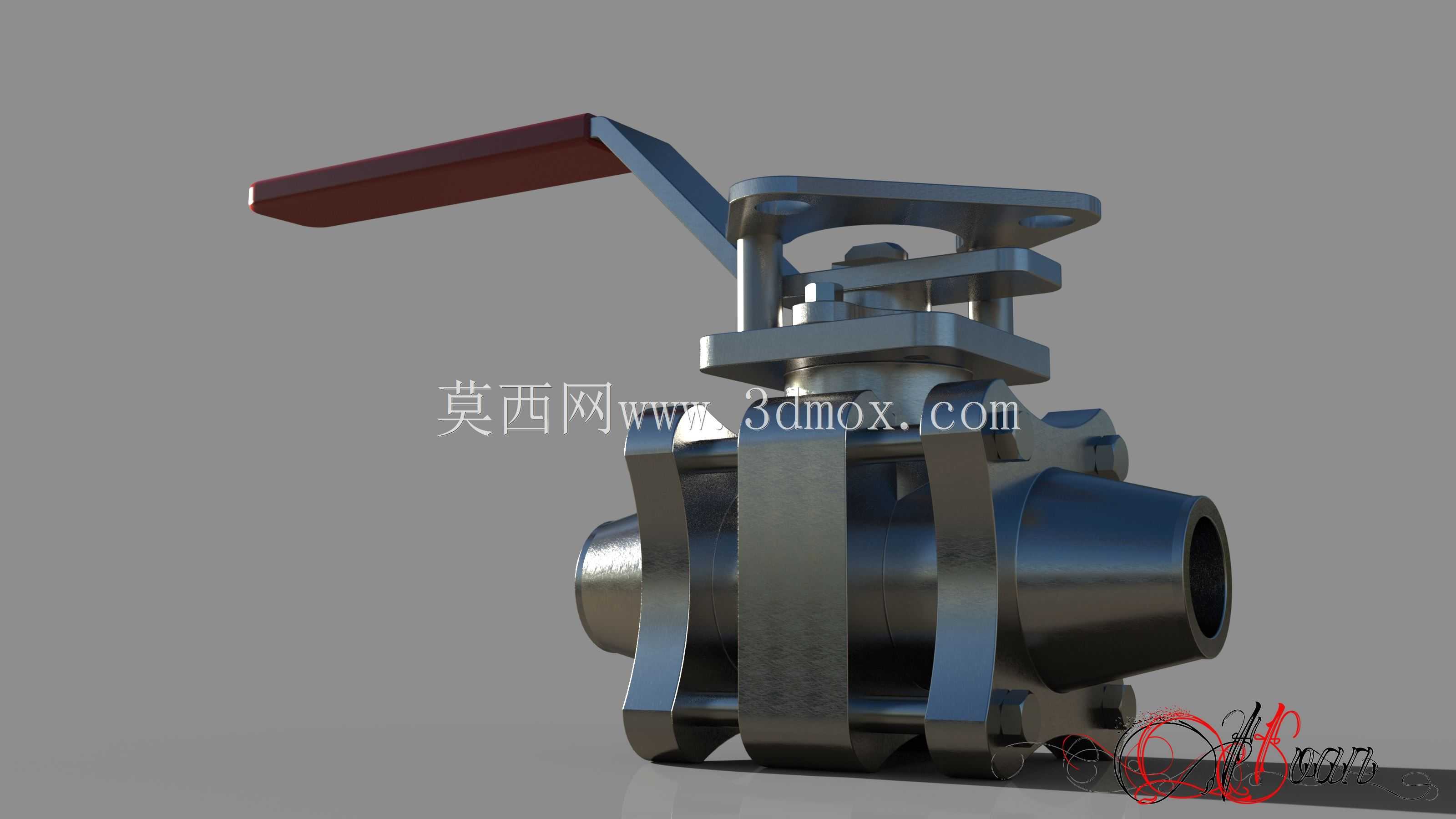

这款开关球阀主要面向食品加工、医药制剂、精细化工等对管路清洁度有严苛要求的流体输送场景，这类场景中管路需要定期拆解清洗，避免物料残留滋生细菌或造成交叉污染，传统法兰连接或螺纹连接的球阀拆解步骤繁琐，拆装耗时久，还容易在密封缝隙残留物料，这款产品正是针对这类痛点完成的结构优化设计。在实际管路系统中，这款球阀承担着管路通断控制的核心功能，通过顶部的手柄驱动内部球体旋转90度即可完成全开或全关动作，操作力矩小，开关状态直观清晰，手柄自带的定位结构可以避免误操作，确保管路状态稳定可靠。产品采用三片式快装结构设计，阀体分为三个独立的夹持段，通过侧边的紧固螺栓实现整体锁紧，需要清洗维护时，仅需松开对应位置的紧固件，即可将阀体中间段连同球体、密封件整体拆出，无需将整个阀体从管路两端完全拆卸，大幅降低维护操作的工作量，也减少了拆装过程中对管路接口的损伤。密封结构采用软质密封件贴合球体表面，在低压流体输送场景下可以实现零泄漏，密封件采用卡槽式固定结构，拆卸时可以轻松取出更换，没有卫生死角，完全满足清洁级管路的设计要求。外形设计上，阀体整体采用流线型过渡结构，没有尖锐的凸起棱角，既可以减少外部积尘，也能避免安装维护过程中划伤操作人员，两端的连接接口采用标准通用管径设计，可以直接匹配同规格的工业管路，安装边界紧凑，整体轴向尺寸相比同通径的传统法兰球阀缩短近百分之二十，适合安装空间局促的管路布局场景，侧边的紧固螺栓采用对称布局，拆装时受力均匀，不会出现阀体偏斜导致的密封失效问题。球体采用高精度加工的流道设计，全开状态下流道与管路内径完全对齐，没有节流台阶，流体通过时阻力极小，不会产生紊流和物料滞留，输送高粘度流体时也不会出现积料堵管的问题。手柄采用加长杠杆设计，操作人员无需借助额外工具即可轻松完成开关操作，手柄表面做了防滑处理，带防护涂层，在潮湿或有少量腐蚀性介质的环境中也能长期使用不生锈。整体结构没有多余的复杂零件，零部件通用化程度高，后期维护更换配件成本低，既可以用于民用给排水管路的通断控制，也能适配工业生产中的洁净流体输送管路，在需要频繁拆装清洗的使用场景下，相比传统球阀可以节省七成以上的维护时间，大幅提升管路运维的效率。
