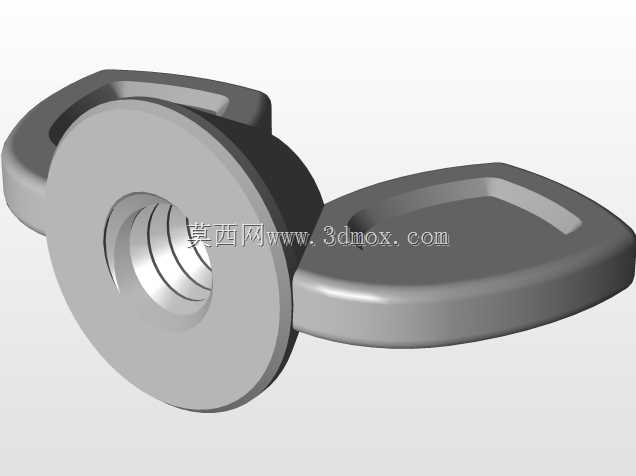

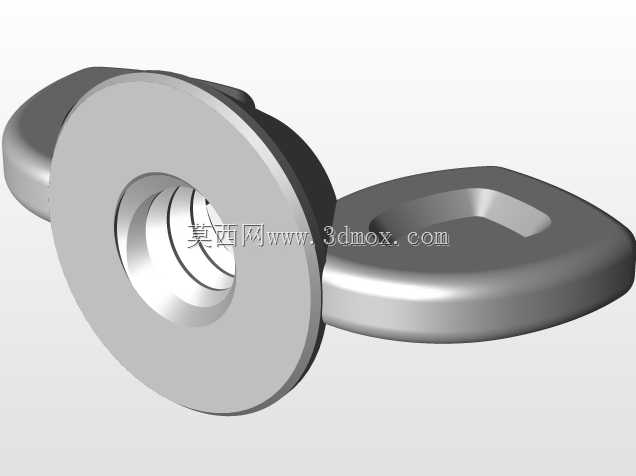

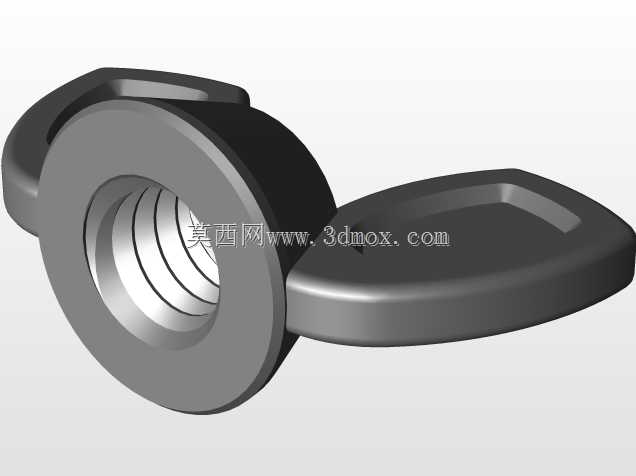

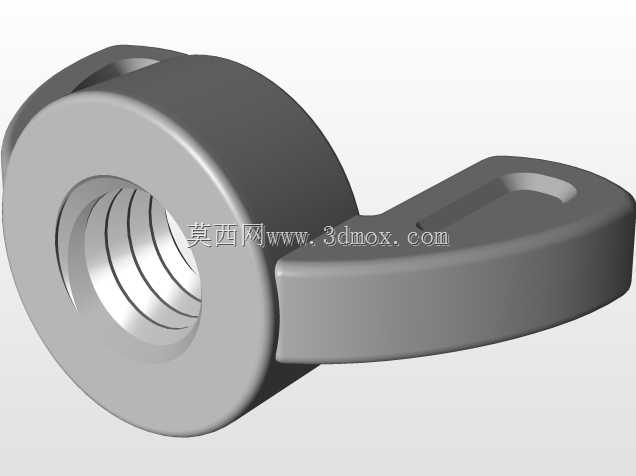

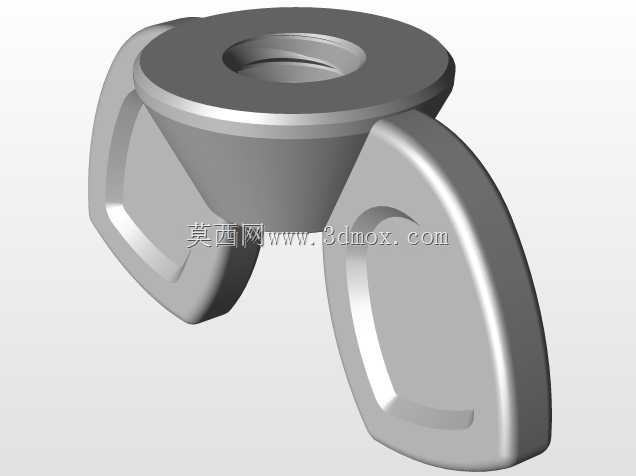

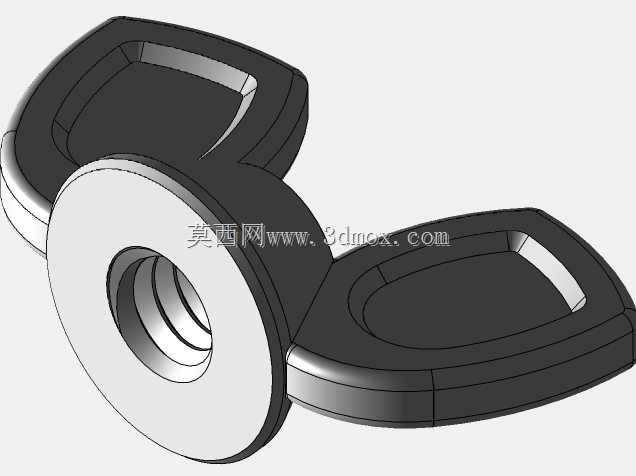

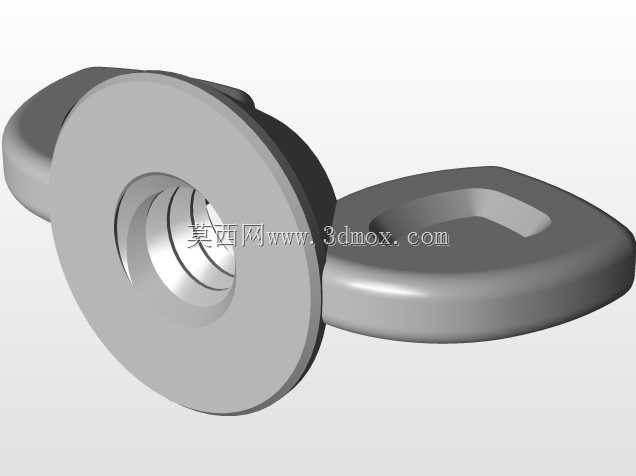

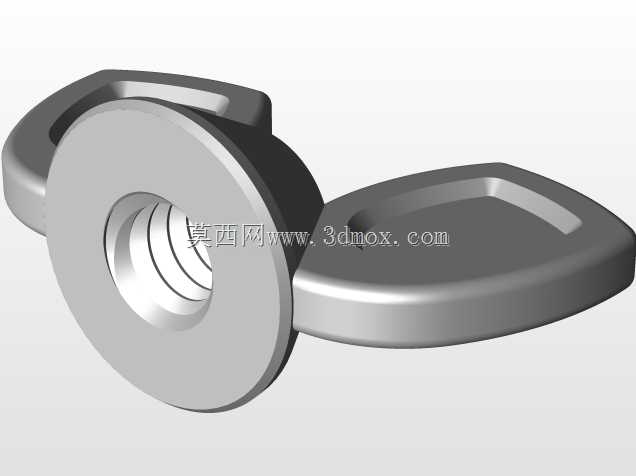

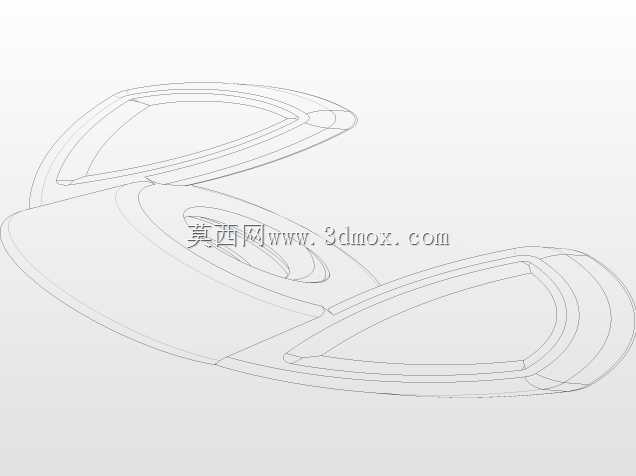

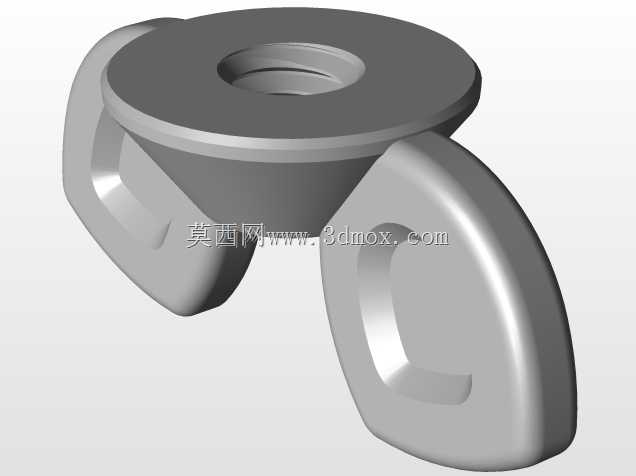

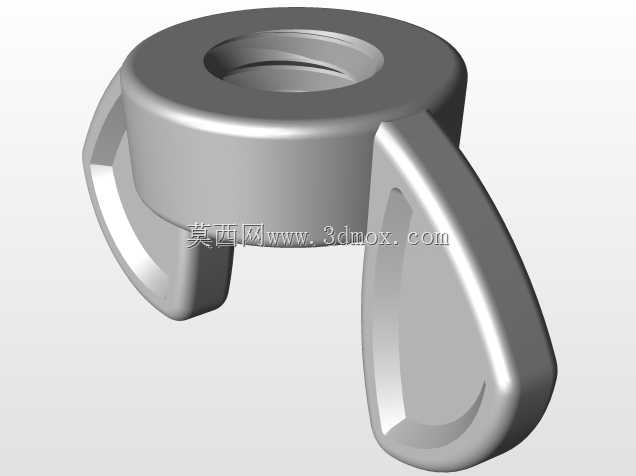

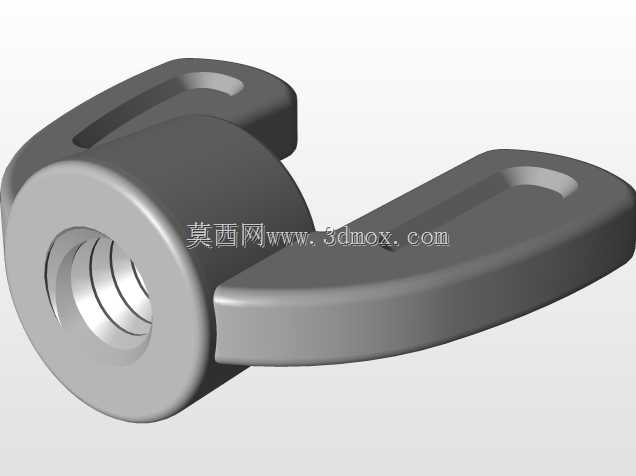

多规格蝶形螺母工业紧固件三维设计

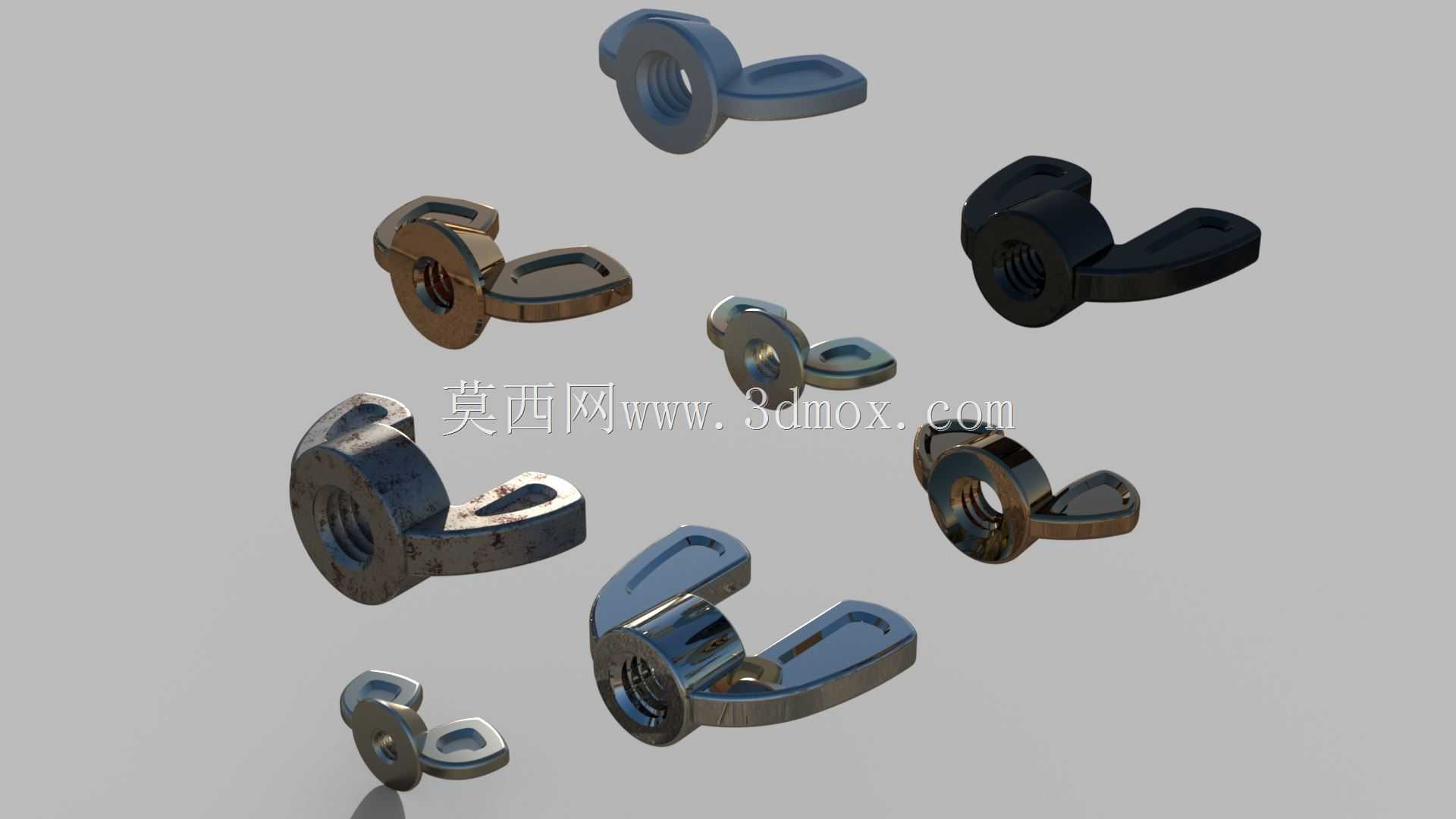

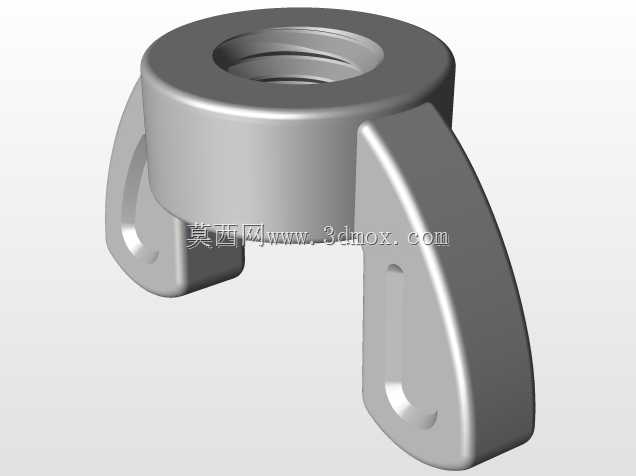

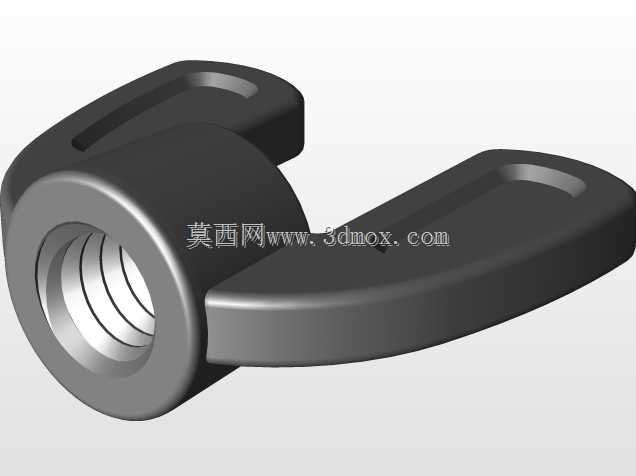

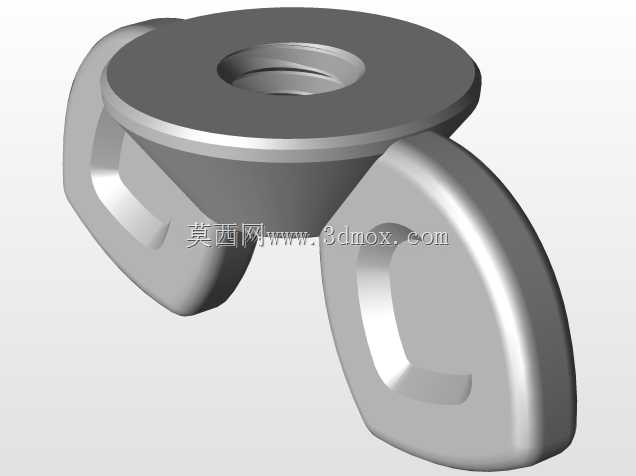

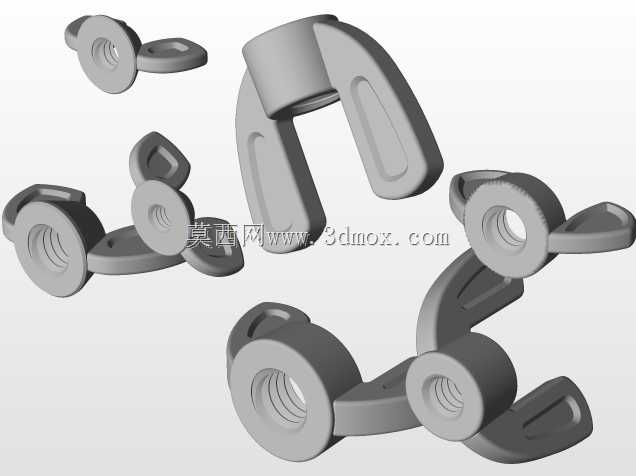

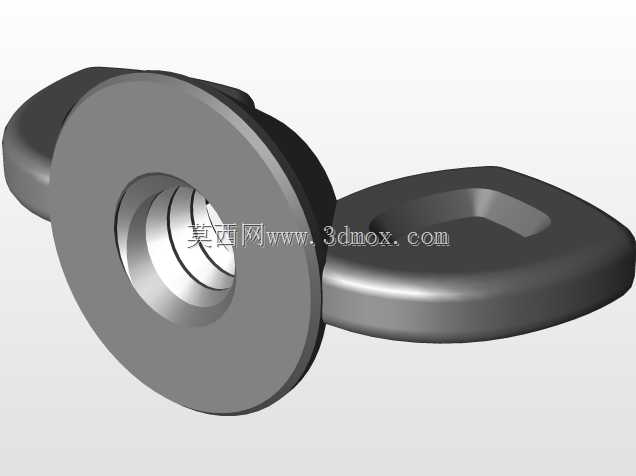

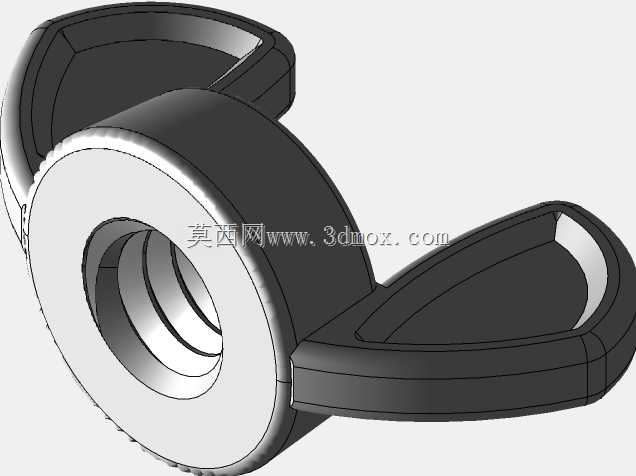

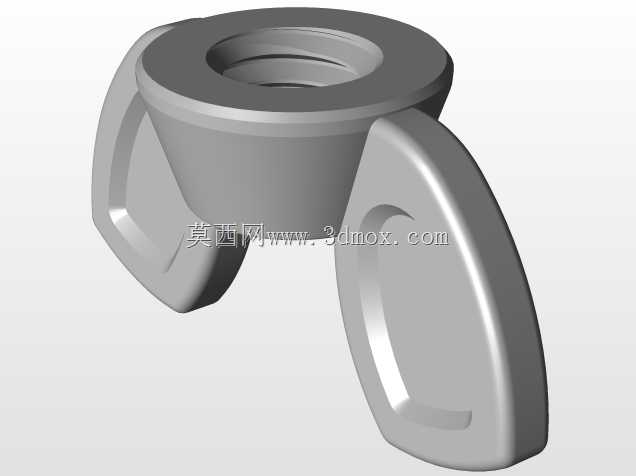

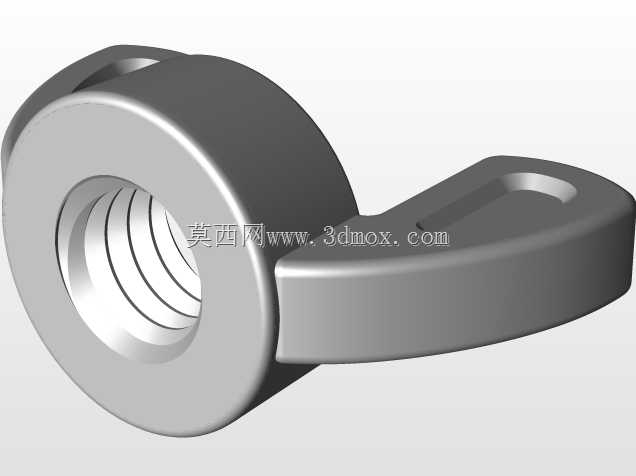

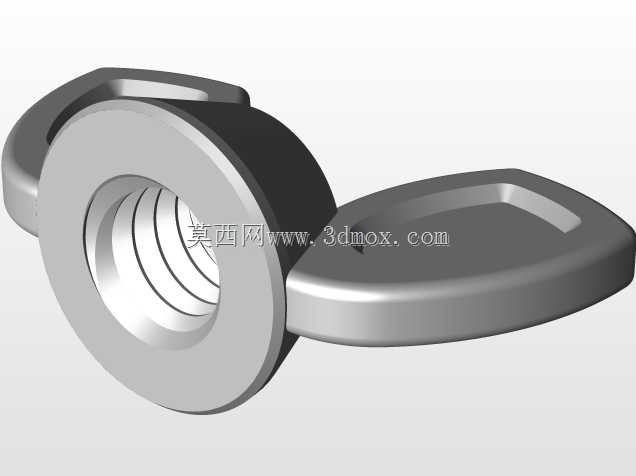

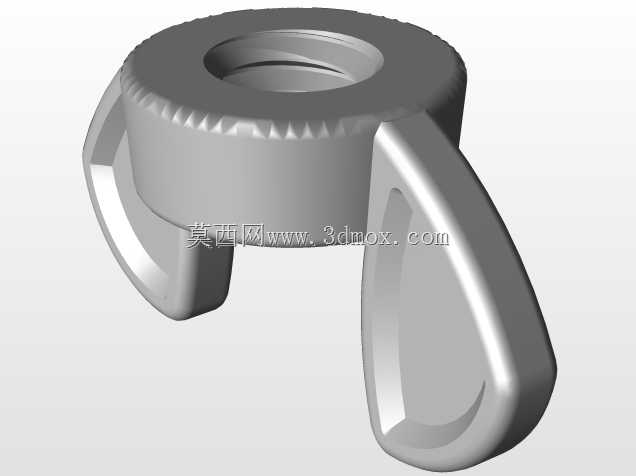

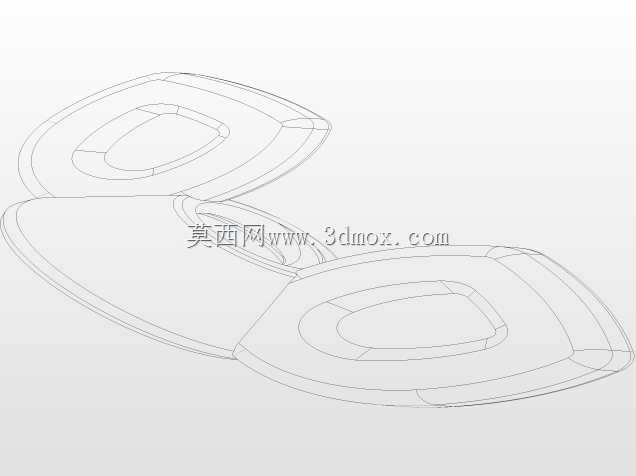

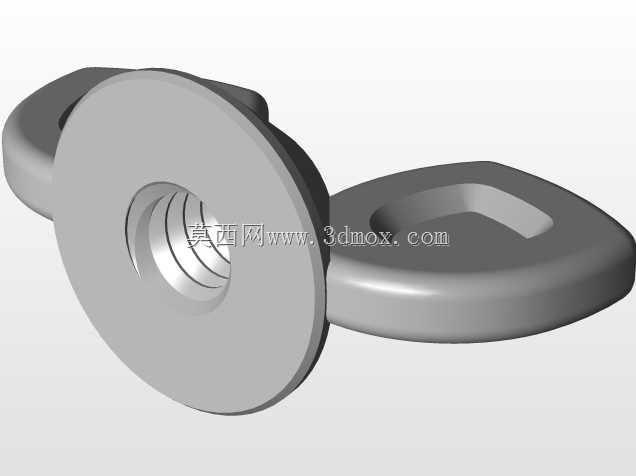

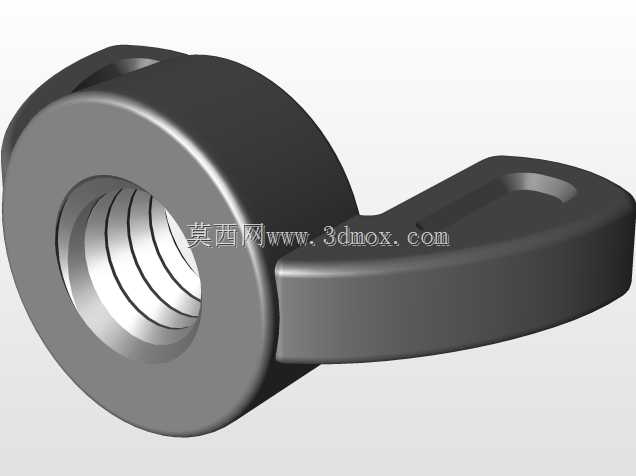

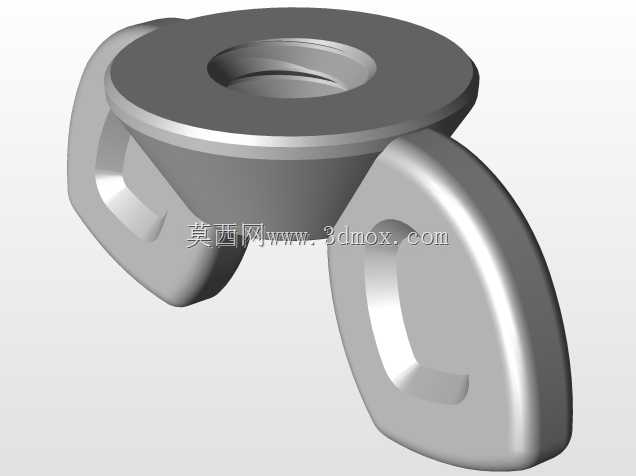

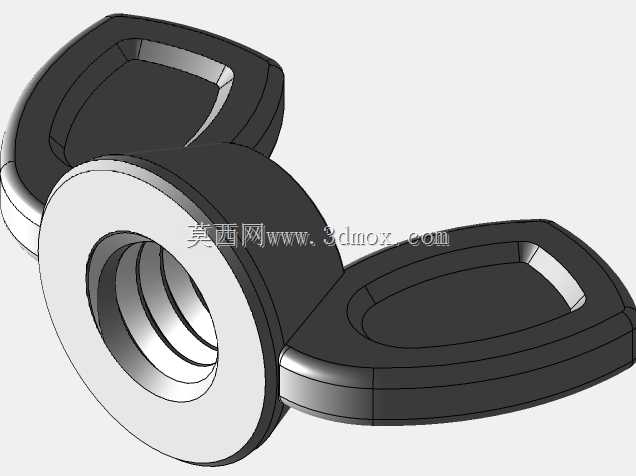

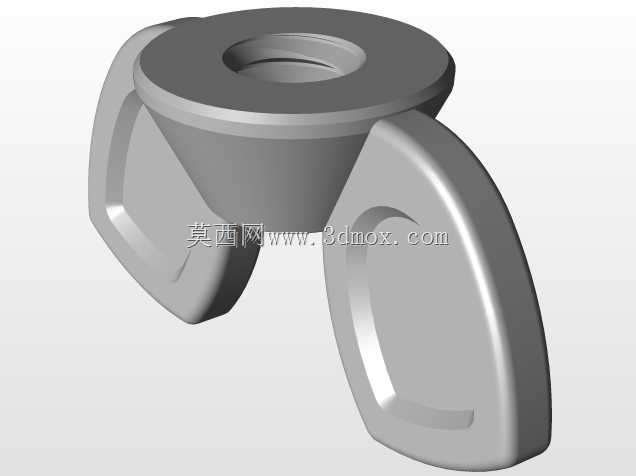

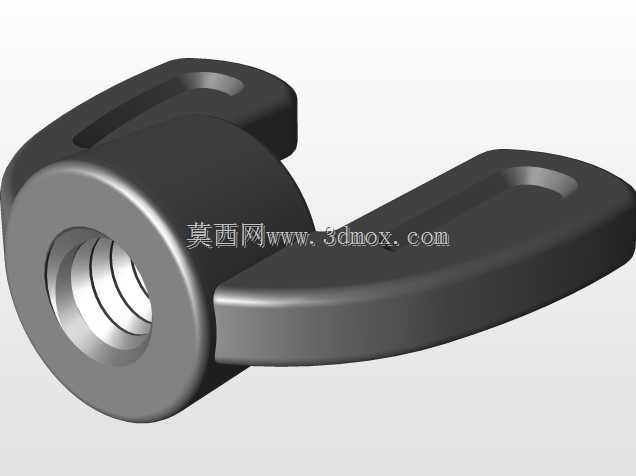

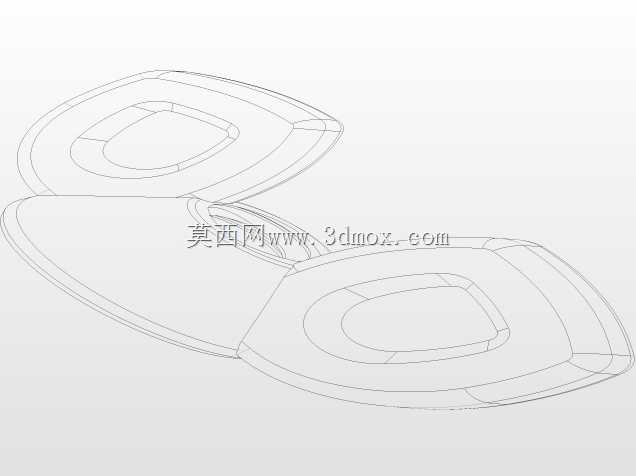

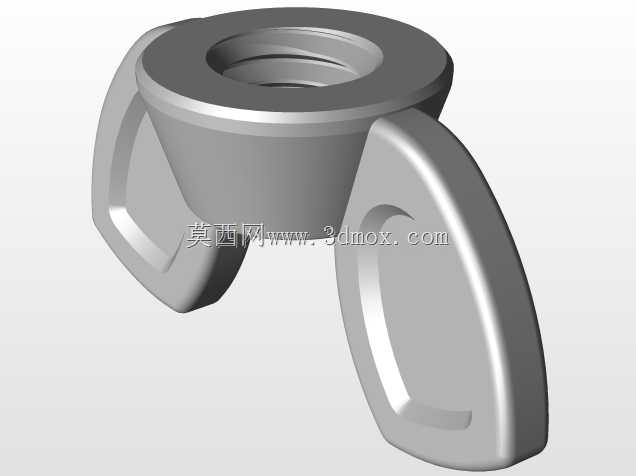

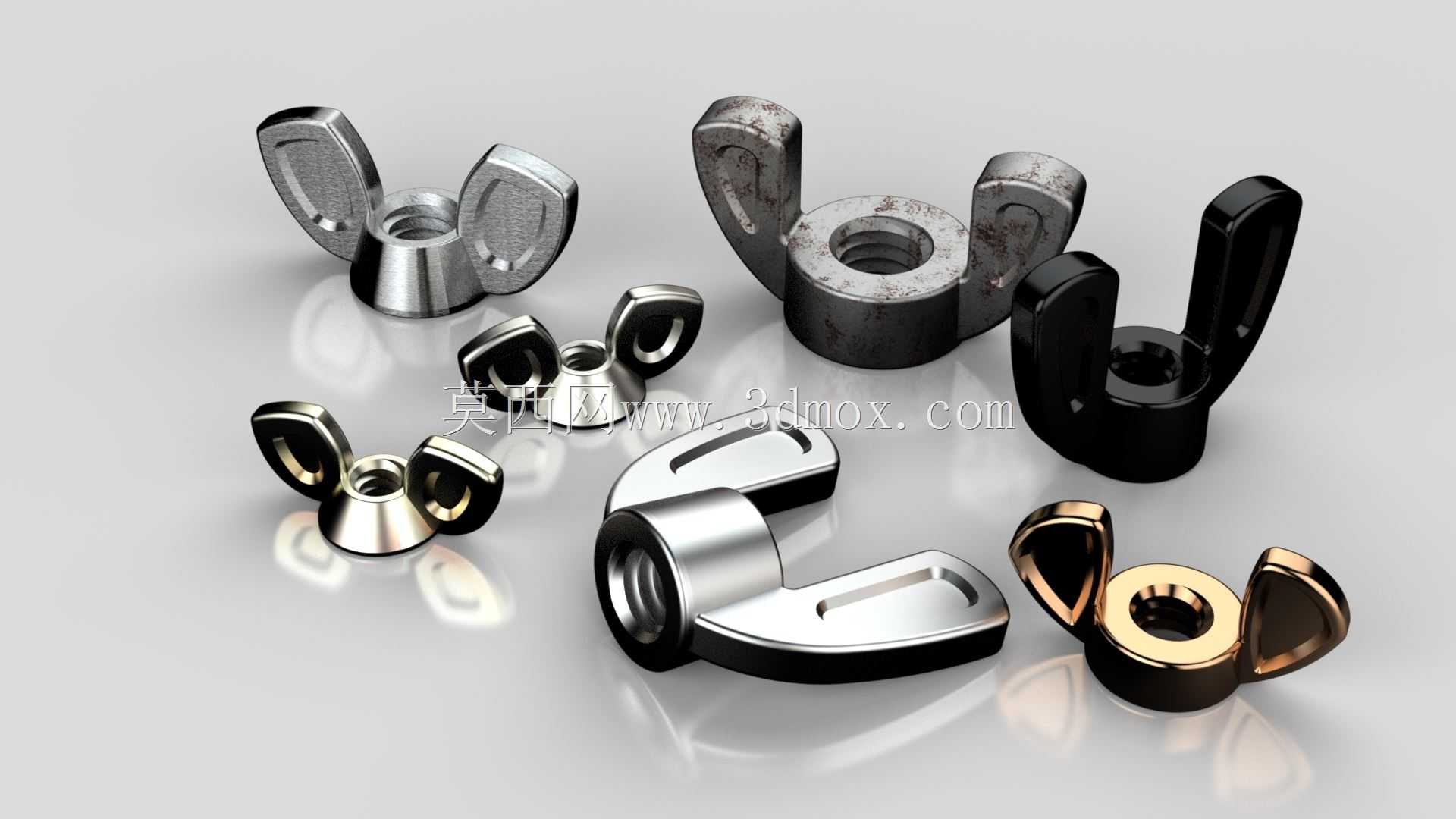

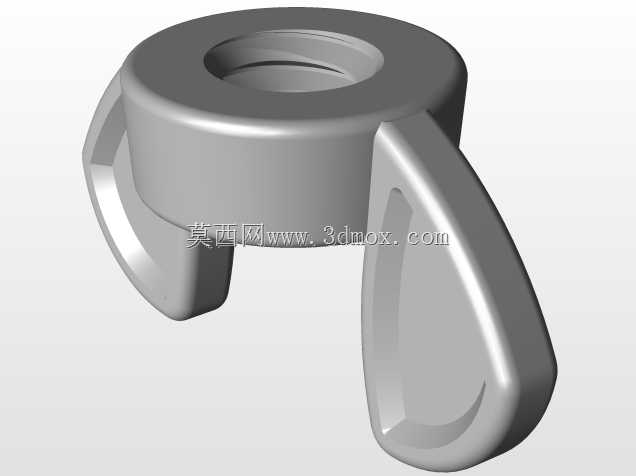

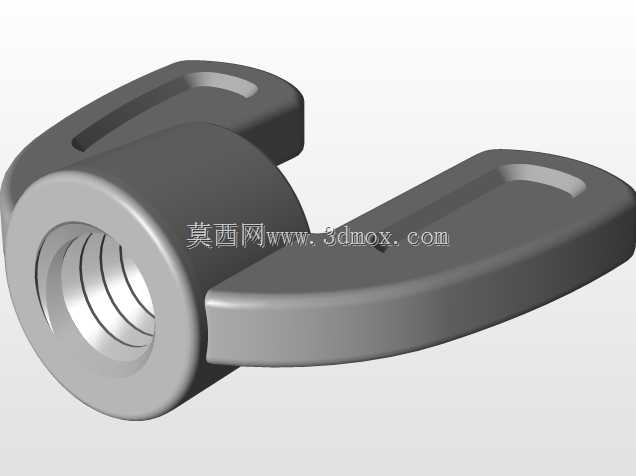

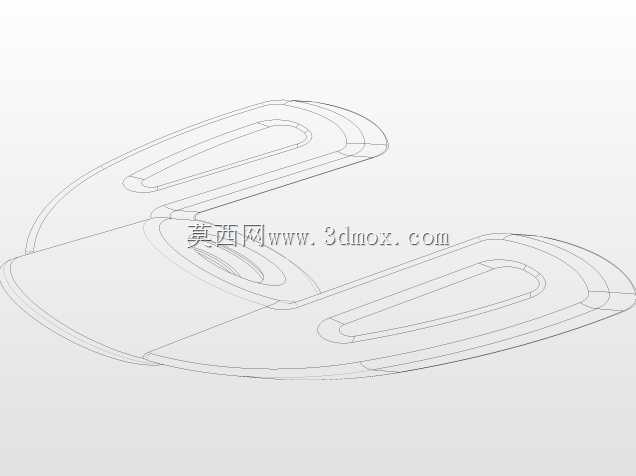

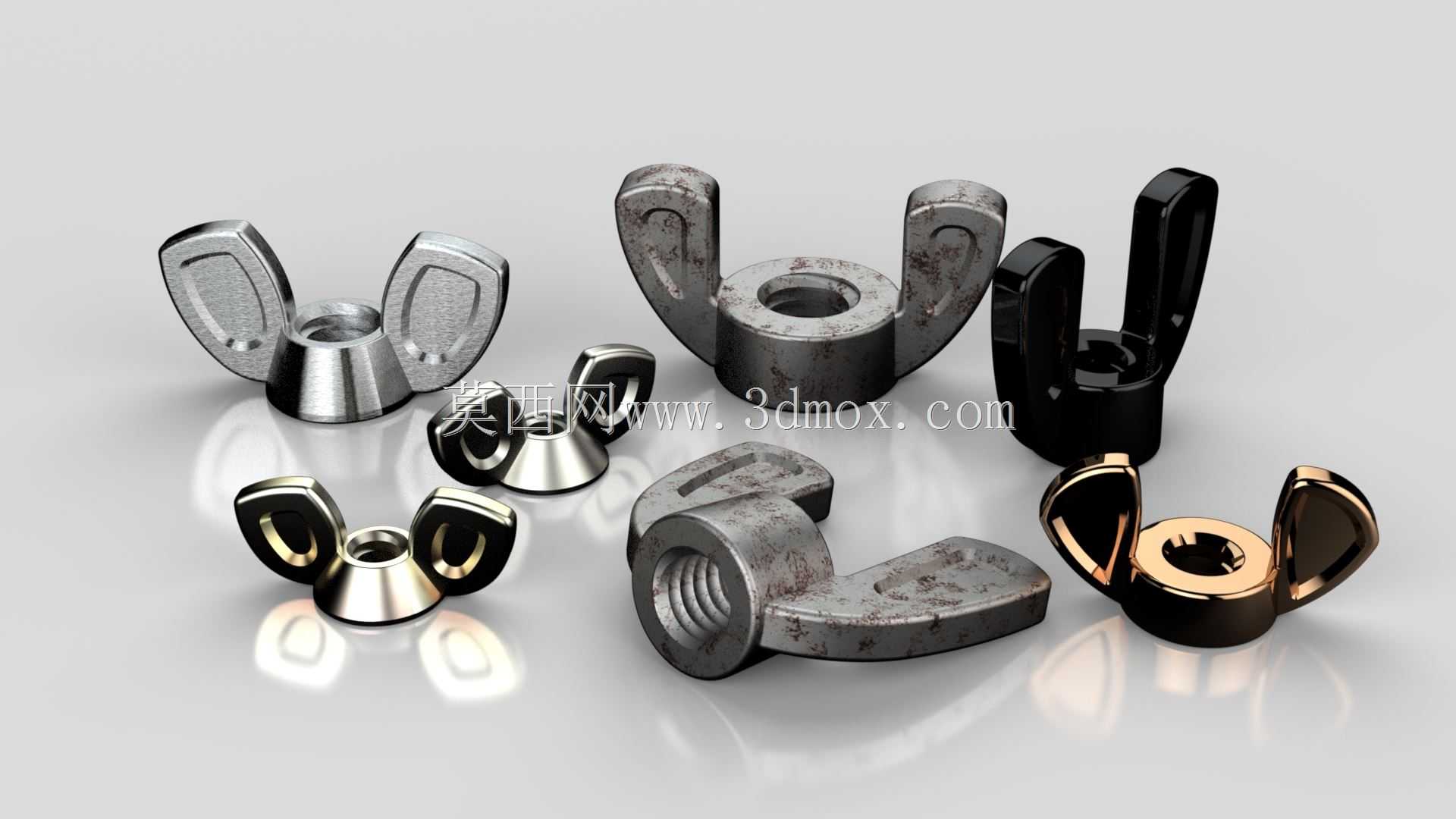

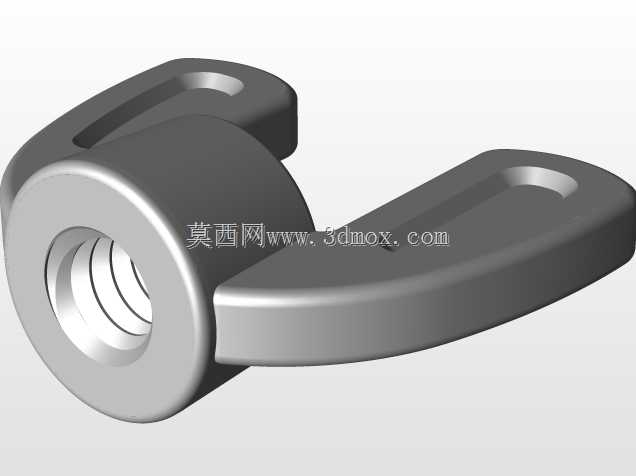

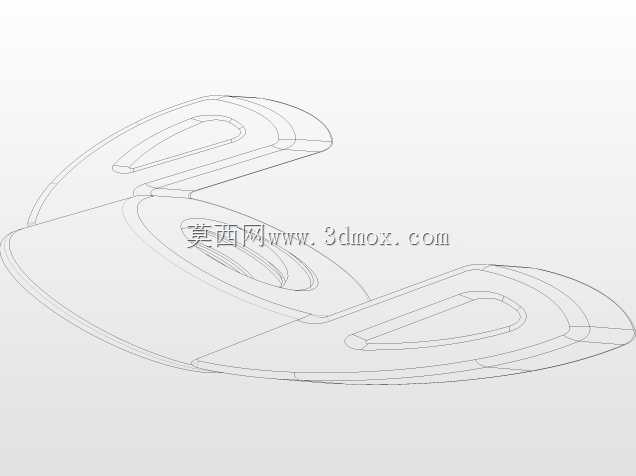

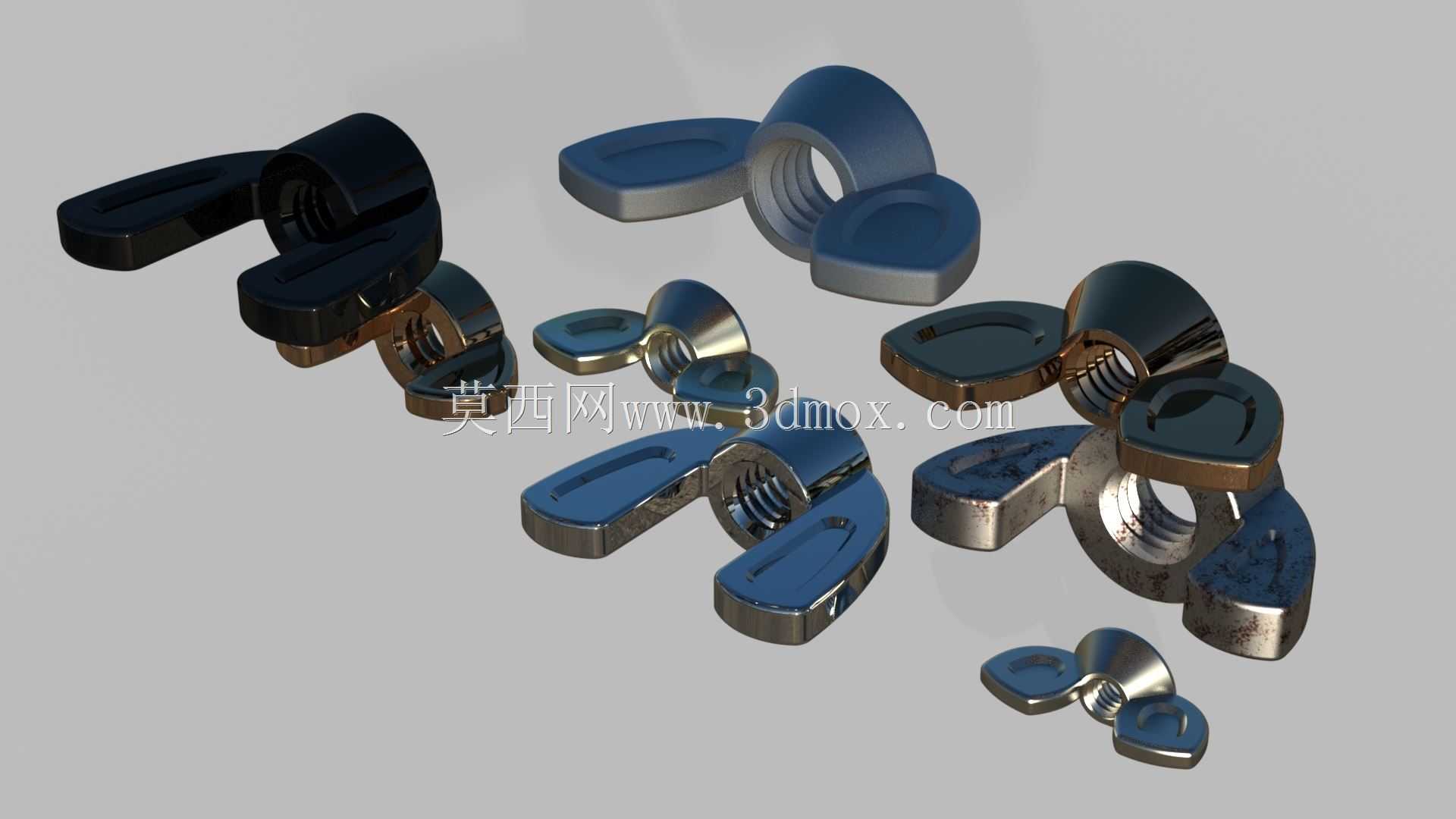

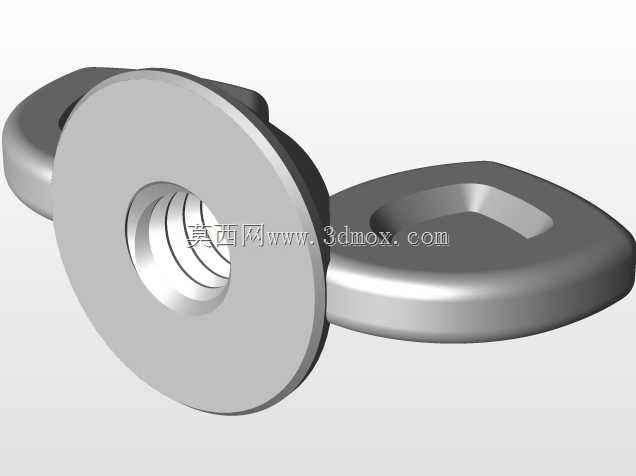

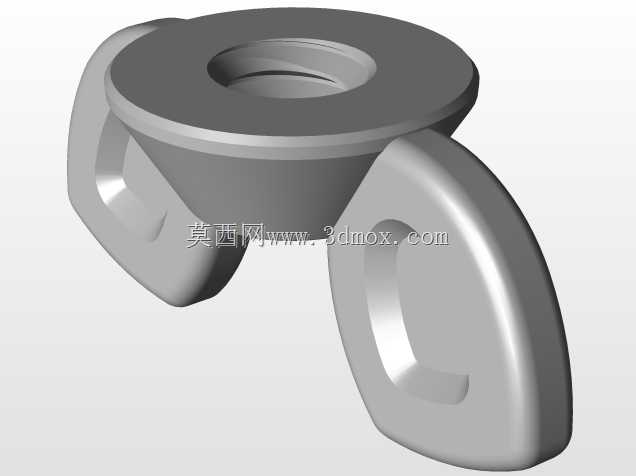

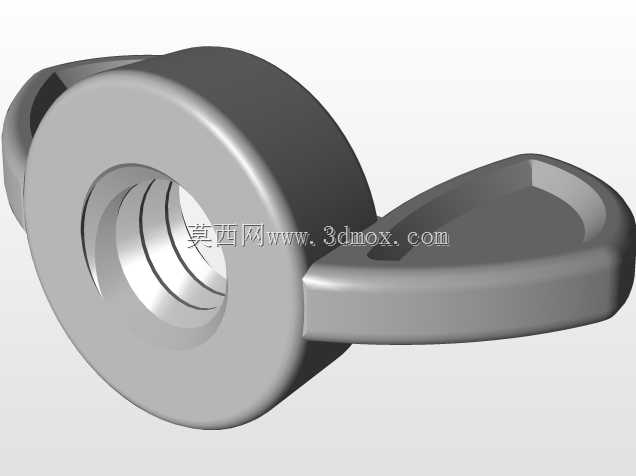

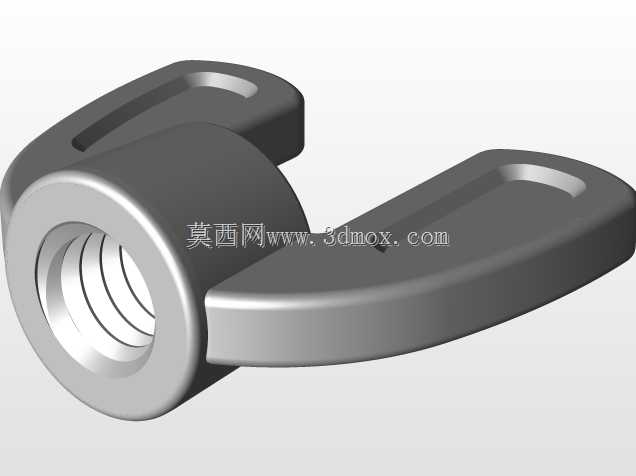

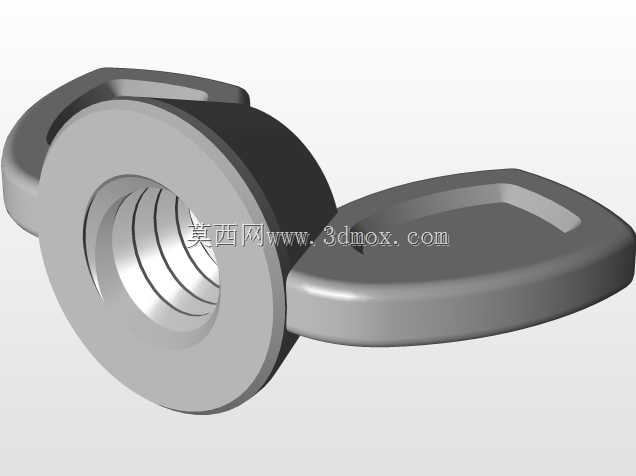

蝶形螺母作为工业领域应用极广的手拧式紧固件，无需借助扳手等额外工具即可完成拧紧与松脱操作，在需要频繁拆装、手动调节的装配场景中具备不可替代的实用价值。这类紧固件常被应用于机电设备检修盖板紧固、工装夹具快速锁紧、低压电气柜接线端子固定、小型民用器械组装、户外设施临时连接等场景，尤其适合操作空间狭小、无法容纳常规紧固工具，或是需要徒手快速调整松紧度的作业环境。本次设计的蝶形螺母覆盖多种表面处理与结构形态，包含镀锌钝化、发黑防锈、镀铜装饰、不锈钢抛光等不同工艺对应的外观结构，翼部设计兼顾受力强度与握持手感，两翼对称分布的弧形轮廓完全贴合人体手指施力角度，徒手拧动时不会出现硌手、打滑的问题，即便是戴薄型劳保手套操作也能传递足够的拧紧力矩。设计过程中严格遵循紧固件受力逻辑，螺母主体的内螺纹段预留足够的啮合长度，保证与对应规格螺栓配合时能达到标准锁紧力，不会因螺纹啮合不足出现滑牙、松脱的失效问题；翼部与螺母主体的连接位置做了圆弧过渡强化处理，通过加厚连接根部的壁厚，避免拧动时应力集中导致翼部断裂，同时在翼部表面压制细密的防滑纹理，进一步提升徒手操作时的摩擦力。不同规格的蝶形螺母对应不同的安装边界尺寸，小规格款适配小型电子设备、仪表外壳的紧固需求，整体外径不超过20毫米，可在狭窄的装配空间内完成操作；大规格款适配重型工装、大型设备的快速锁紧需求，翼部展开宽度可达60毫米以上，能承受更大的手动拧紧力矩，满足大载荷连接的强度要求。所有款式的螺母端面都做了平整化处理，装配后与被连接件表面完全贴合，不会出现偏斜、压痕不均的问题，螺纹孔与螺母端面保持严格垂直，保证装配后螺栓受力均匀，长期受振动影响也不易出现松动。设计时还兼顾了不同使用环境的适配性，不锈钢材质款可适应潮湿、有弱腐蚀介质的户外或化工场景，发黑处理款具备基础防锈能力适合常规工业车间环境，镀铜、镀铬款兼具装饰性与防锈能力，可用于外露的民用产品、健身器材等对外观有要求的装配位置。
