三爪气动夹持工装结构设计展示

这款三指气动夹持器是面向自动化上下料、精密零件装夹场景开发的核心执行部件，广泛应用于数控加工工位工件装夹、自动化装配线零件抓取、工业机器人末端执行等作业环节，能够适配圆形、正多边形类规则零件的稳定夹持需求，在3C电子精密零件加工、小五金件车削作业、小型零部件自动化转运场景中都能发挥可靠的装夹作用。

从功能特性来看，该夹持器采用三爪同步定心的结构逻辑，压缩空气驱动内部活塞运动时，会通过内置的斜槽传动结构带动三个夹爪沿径向同步做开合动作，能够自动实现被夹持零件的中心定位，无需额外调整找正，重复定位精度可以满足精密加工的装夹要求。夹爪的夹持力可以通过输入气压进行线性调节，针对不同材质、不同重量的工件，调整供气压力即可匹配合适的夹持力度，既可以避免薄壁类零件被夹伤变形，也能保证重型工件夹持时不会出现松脱滑落的问题。

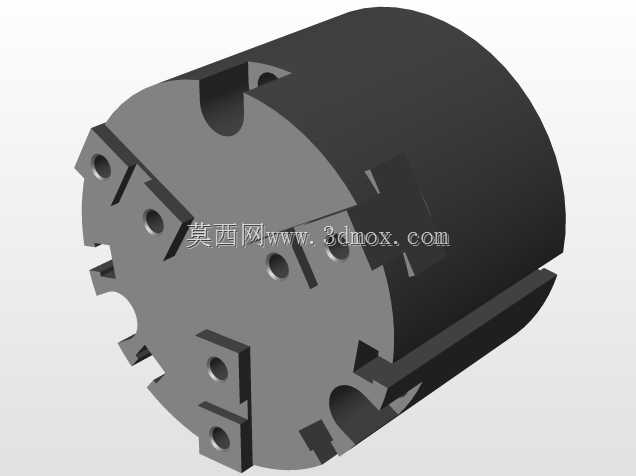

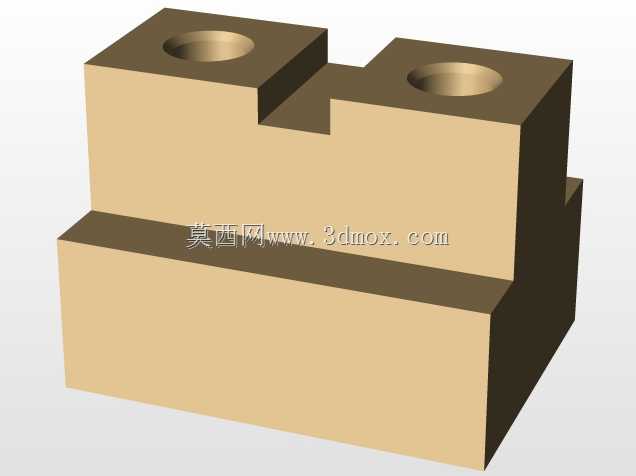

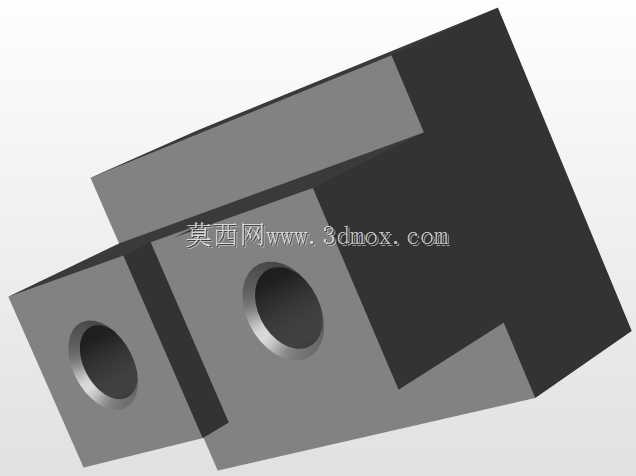

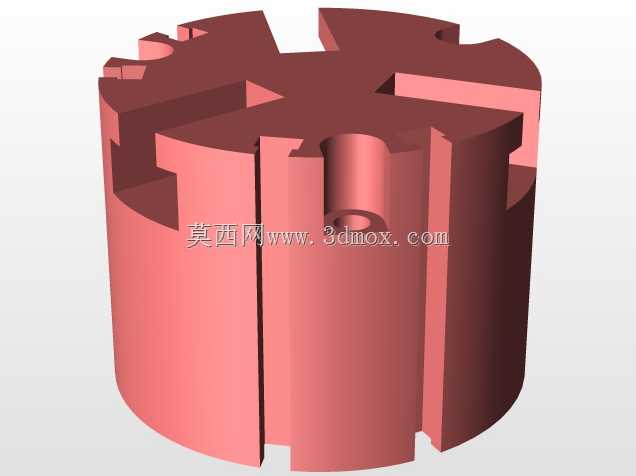

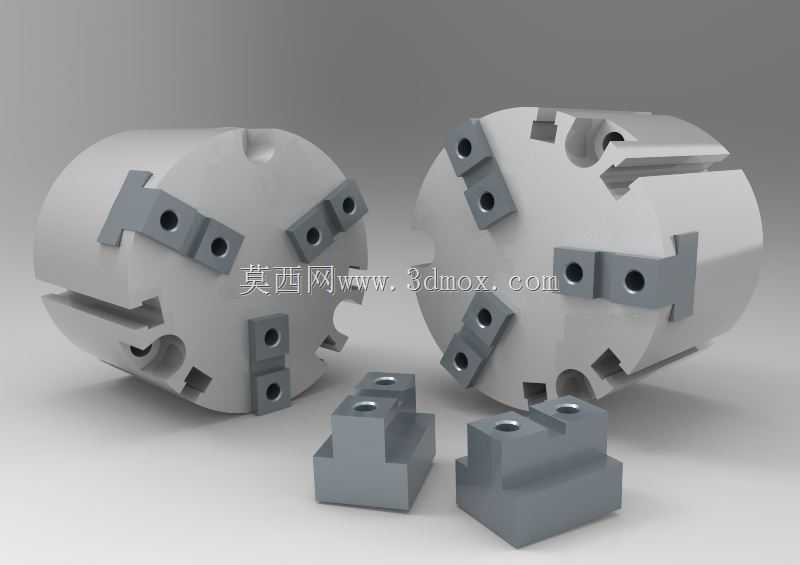

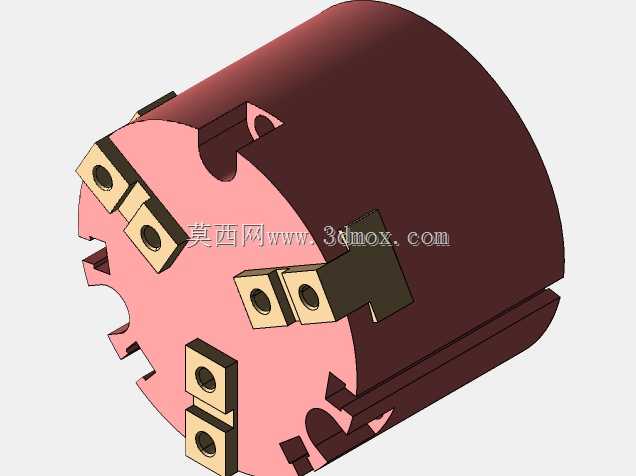

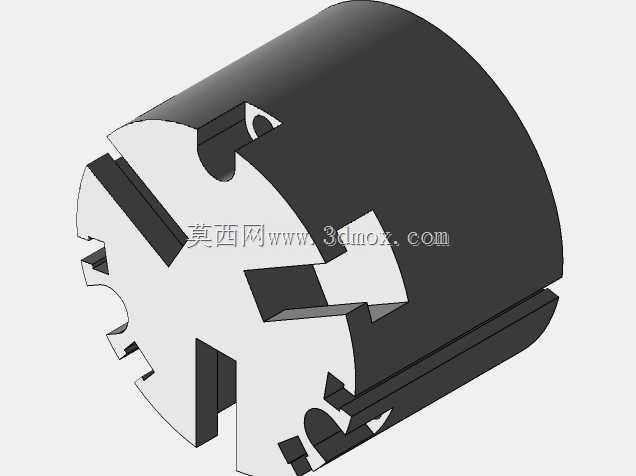

设计过程中充分考虑了实际安装与使用的边界需求，整体采用圆柱形主体结构，外壳做了平整化处理，主体端面预留了标准的安装定位孔位，可以直接通过法兰连接的方式固定在机床工作台、机器人末端法兰或者自动化线体的安装工位上，不需要额外设计复杂的转接安装板，能够大幅降低现场集成的改造成本。夹爪部分采用模块化快拆设计，图中展示的可更换夹爪块能够根据被夹持工件的外形、尺寸进行快速替换，针对不同直径范围的工件，只需要更换对应规格的爪块即可适配，不需要更换整个夹持器本体，能够有效降低生产现场的备件成本。夹爪与主体的滑动配合面做了耐磨处理，长期往复开合作业也不会出现明显的精度损耗，能够保证长期使用的稳定性。

在结构细节设计上，主体的气路接口做了标准化设计，适配常规的气动快插接头，现场接气作业便捷高效；主体侧面预留的检测位可以加装磁性开关，实时反馈夹爪的开合状态，能够直接接入设备的PLC控制系统，实现夹持动作的闭环控制，适配自动化产线的无人化作业需求。整体结构没有冗余的外露部件，作业过程中不会与周边设备、工件产生干涉，紧凑的外形尺寸也让它能够在狭小的安装空间内完成部署，适配多工位紧凑布局的自动化加工单元使用。
