链传动式易拉罐破碎处理设备结构设计

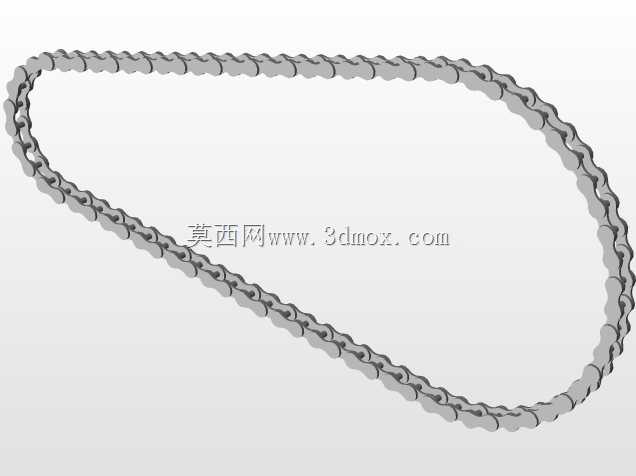

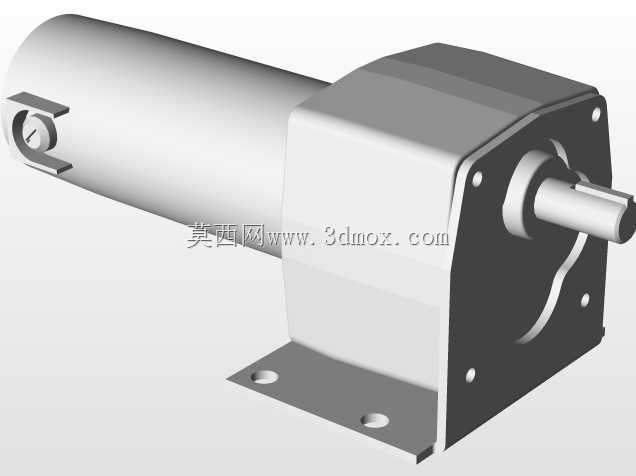

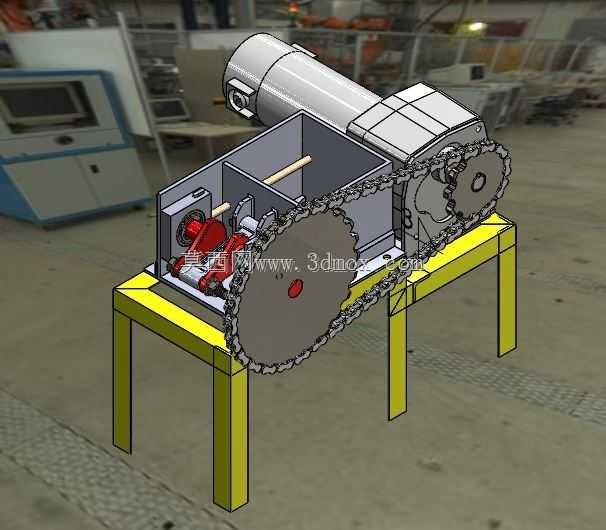

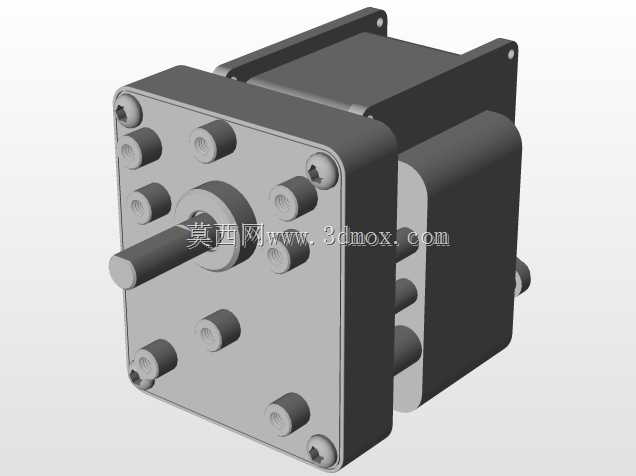

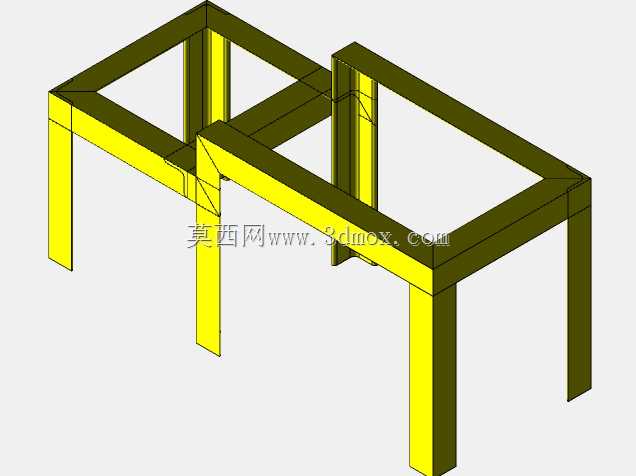

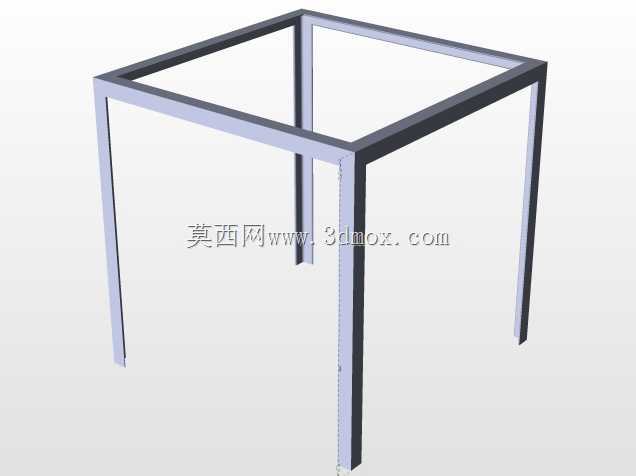

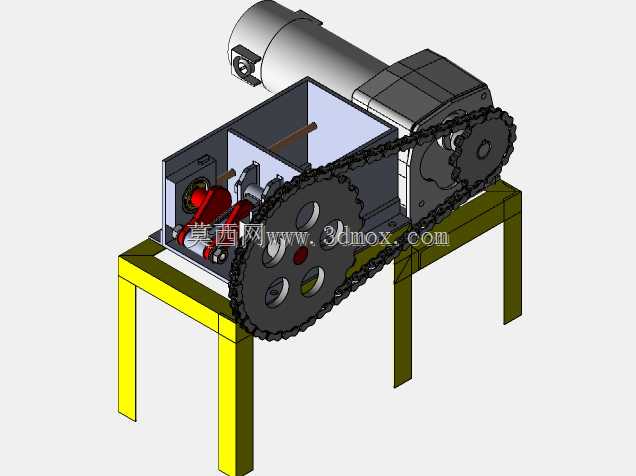

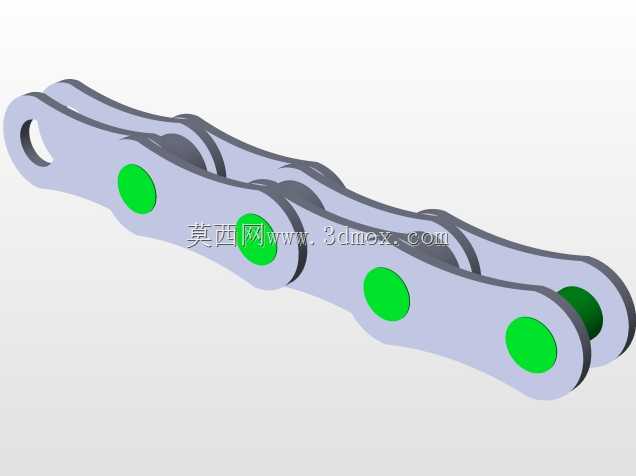

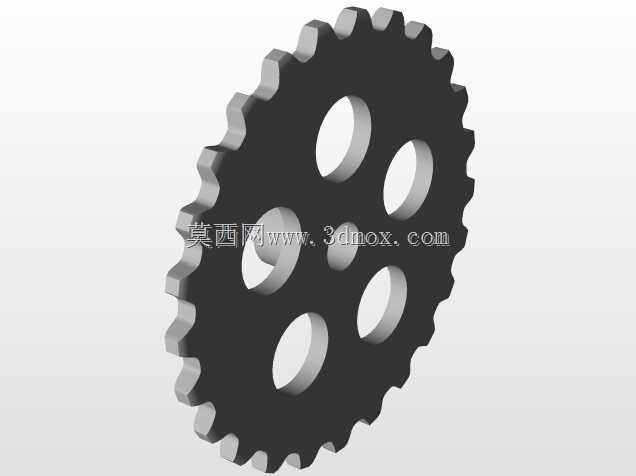

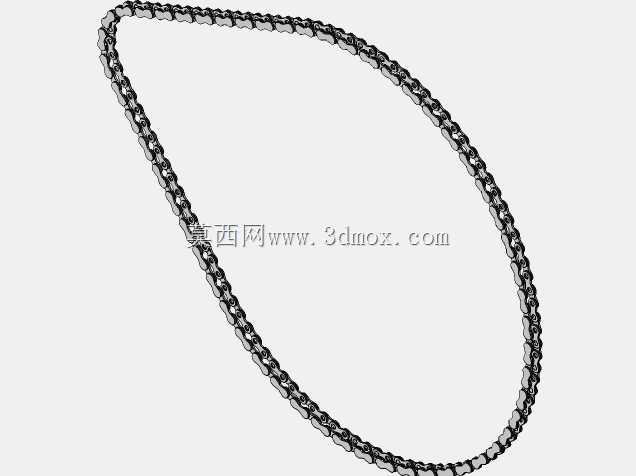

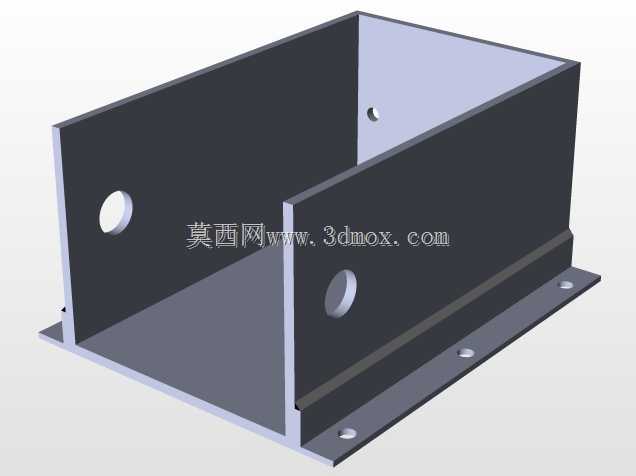

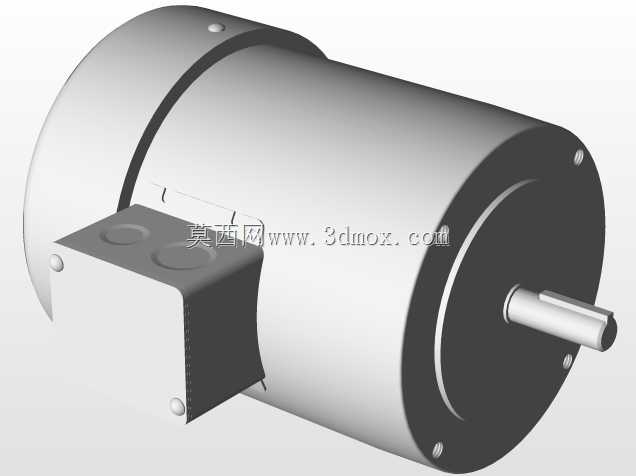

该设备主要面向小型废品回收站、社区垃圾分类处理点、小型饮料生产企业的废罐处理场景，专门针对废弃铝制易拉罐、薄铁皮食品罐等轻质薄壁金属罐体进行破碎减容作业，能够将堆叠松散的空罐体挤压破碎为体积更小的金属碎块，大幅降低废金属储运过程的空间占用，提升废金属回收转运的效率，减少零散罐体堆放带来的场地杂乱、易飘散等问题。设备整体采用开式链传动挤压破碎的结构方案，驱动端搭配卧式减速电机提供稳定的大扭矩输出，通过链条带动两组平行布置的破碎辊轴做差速相对转动，辊轴上布置的凸起结构能够持续咬合送入进料腔的罐体，通过辊轴间的挤压力与剪切力将薄壁罐体压溃撕裂，完成破碎作业后碎料从设备下方的出料口自然下落，可直接对接收集容器完成碎料归集。设备的支撑机架采用方管焊接成型的桌式结构，四条立式支腿将破碎作业腔体抬升至合适的操作高度，既方便操作人员从上方进料口投放待处理罐体，也预留了下方放置收集容器的充足空间，机架整体做了加强焊接处理，能够承受破碎作业过程中产生的交变载荷，避免设备运行时出现大幅晃动。设计过程中重点考虑了传动系统的可靠性，开式链传动结构能够适应废金属处理场景下的多尘环境，链轮与链条的啮合传动具备足够的过载能力，即使偶尔混入稍厚的金属件也不会轻易出现传动卡死的问题，传动侧加装了防护挡板，避免作业过程中碎料飞溅到传动部件中影响运行。设备的进料腔采用敞口式箱型结构，内部做了光滑过渡处理，能够引导罐体顺利滑入破碎辊的咬合区域，避免出现卡料堵料的情况，腔体侧壁预留了检修开口，日常维护时可以快速打开检查内部辊轴的磨损情况，更换损耗的易损部件。设备整体安装边界紧凑，不需要额外做复杂的地基固定，放置在平整的硬化地面上即可投入使用，进料端高度适配成年人站立操作的舒适区间，长时间作业也不易产生操作疲劳，驱动电机的功率匹配小型作业场景的处理需求，既能够满足每小时数百个罐体的处理量，也不会产生过高的能耗与运行噪音，适合小规模废金属回收场景的日常使用。
