星型发动机活塞连杆组网格划分实例

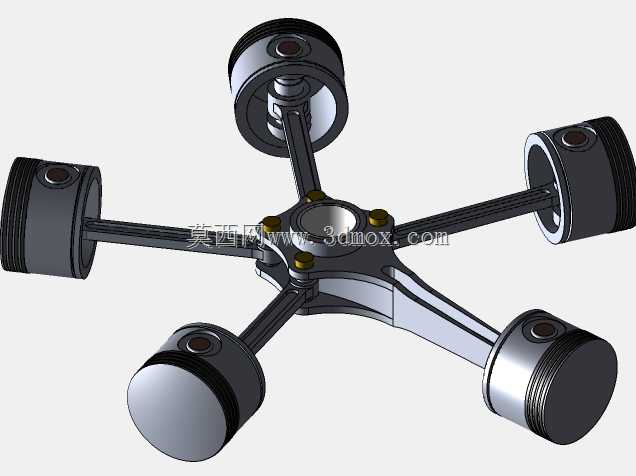

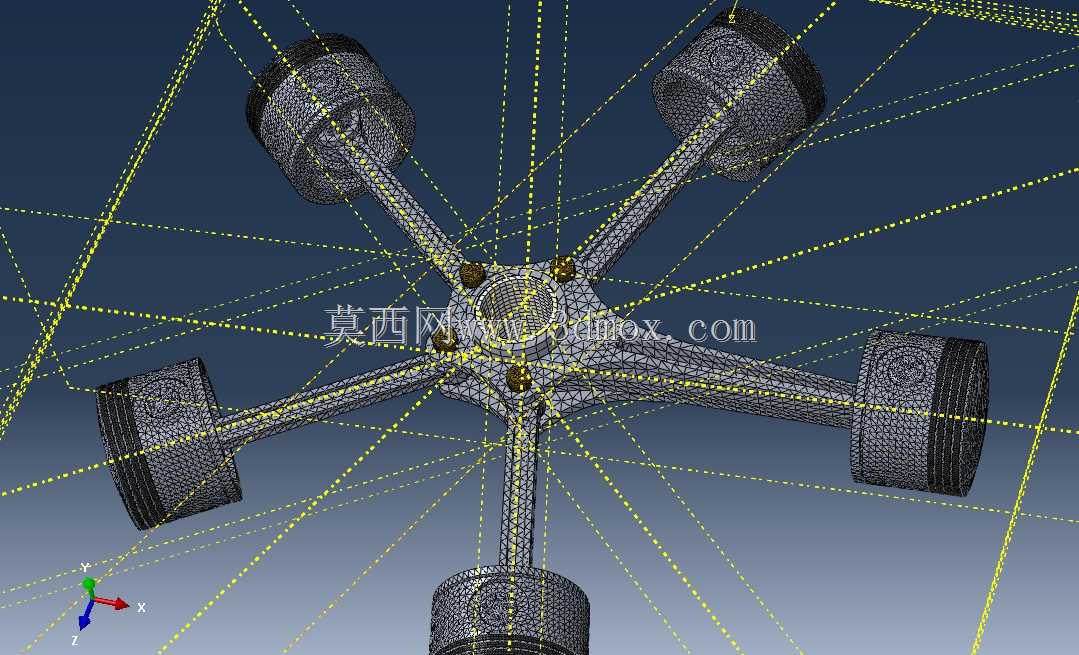

该模型针对星型航空活塞发动机核心传动组件开展网格划分工作，核心服务于动力系统结构强度仿真、热机耦合分析、疲劳寿命预判等工程仿真场景，是航空活塞发动机研发、小型通航动力改装、内燃机性能优化环节中不可或缺的前置仿真载体。星型发动机凭借径向对称的结构布局，具备同排量下功率密度高、结构紧凑、风冷适配性强的特点，广泛应用于轻型通航飞机、航模动力、小型应急动力机组等领域，而活塞连杆组作为发动机中将活塞往复直线运动转化为曲轴旋转运动的核心传动部件，其受力状态复杂，工作中持续承受燃气爆发压力、往复惯性力、连杆摆动侧向力的交变载荷，网格划分的质量直接决定后续仿真计算的精度与结果可信度。本次网格划分严格遵循有限元仿真的工程规范，针对活塞顶面、活塞销孔、连杆大小端轴瓦配合面、曲柄销连接区域等应力集中关键部位进行了网格局部加密，在保证网格单元雅克比行列式、长宽比、扭曲度等质量指标满足高精度仿真要求的前提下，对非关键承力区域采用梯度网格过渡方案，平衡计算精度与求解效率，避免全局加密带来的算力资源浪费。从结构设计思路来看，该组件采用六缸径向对称布局，六个活塞连杆组件沿曲轴中心呈60度夹角均匀分布，各连杆共用同一曲柄销结构，这种布局能够让各缸做功行程均匀错开，大幅降低曲轴输出扭矩的波动幅度，同时径向布置的气缸可以直接利用飞行迎面气流完成冷却，无需额外布置复杂的水冷管路系统，有效降低动力单元的整体重量。在安装边界层面，该组件的安装基准为曲轴中心轴线，各活塞的轴线均指向曲轴回转中心，活塞与气缸套的配合间隙、连杆大小端与活塞销、曲柄销的配合公差均按照通航活塞发动机的通用设计规范设定，网格划分过程中完整保留了各配合面的几何特征，能够直接导入求解器完成接触对设置、载荷边界施加等前处理工作，可直接用于开展活塞热变形分析、连杆屈曲强度校核、曲柄销接触应力计算等多类仿真任务，帮助研发人员快速定位结构薄弱点，优化部件壁厚、过渡圆角等结构参数，在保证结构强度冗余充足的前提下尽可能降低组件重量，提升发动机的功重比表现。
