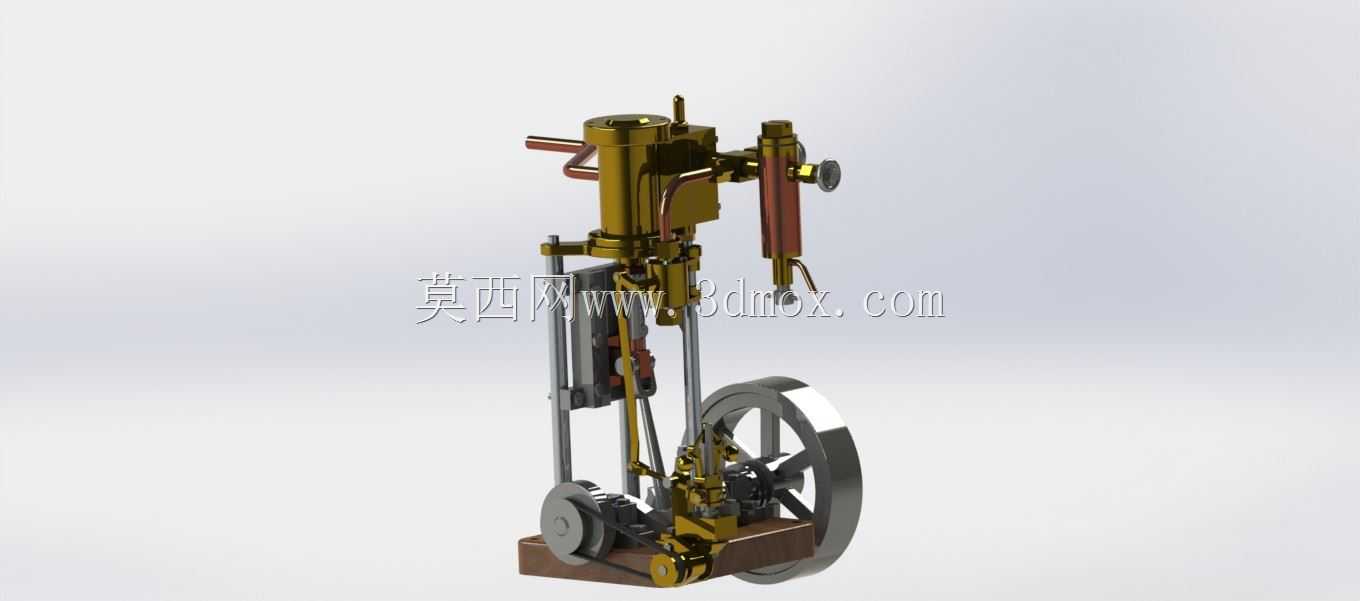

复古马奎塔蒸汽动力装置结构设计

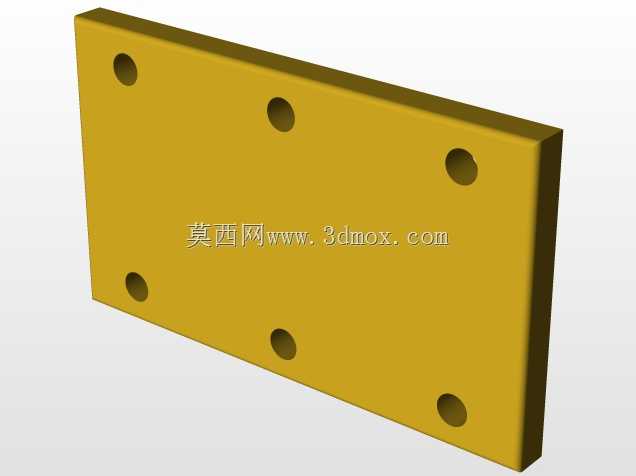

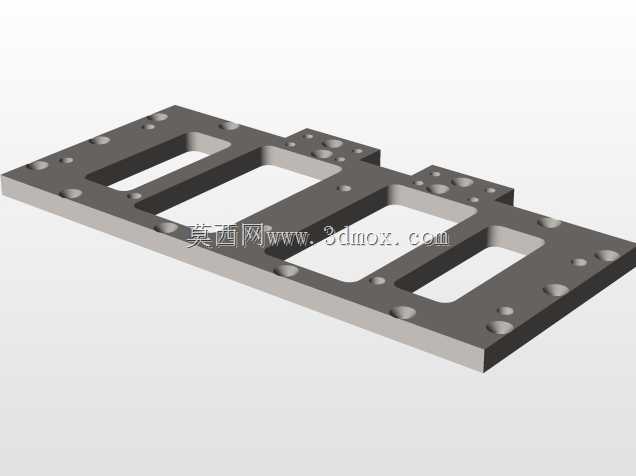

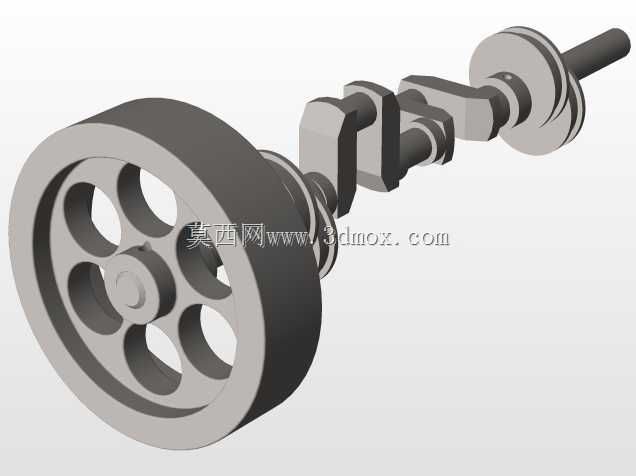

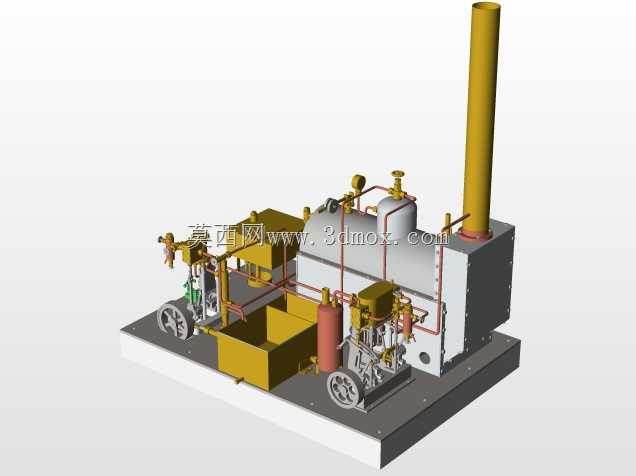

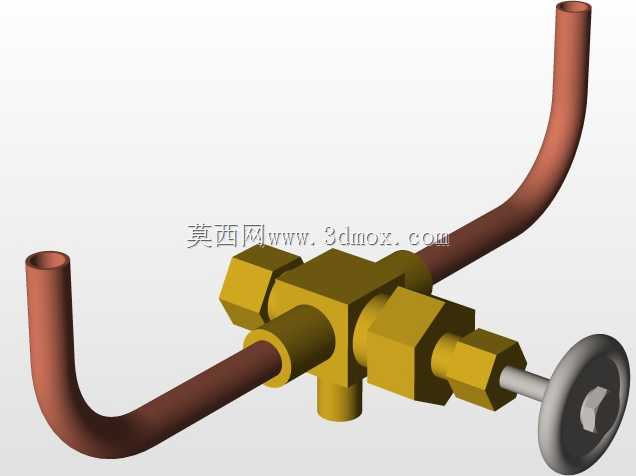

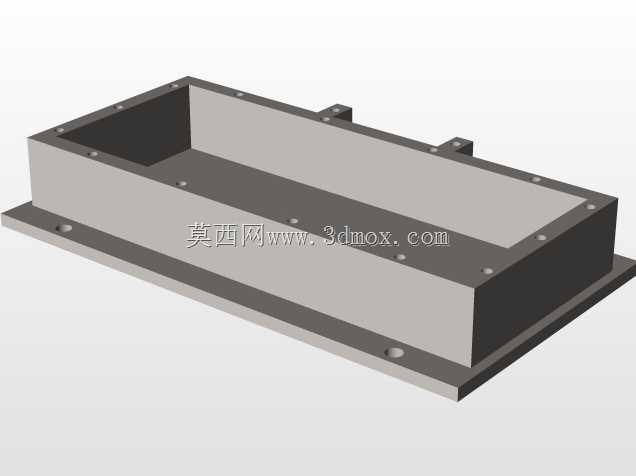

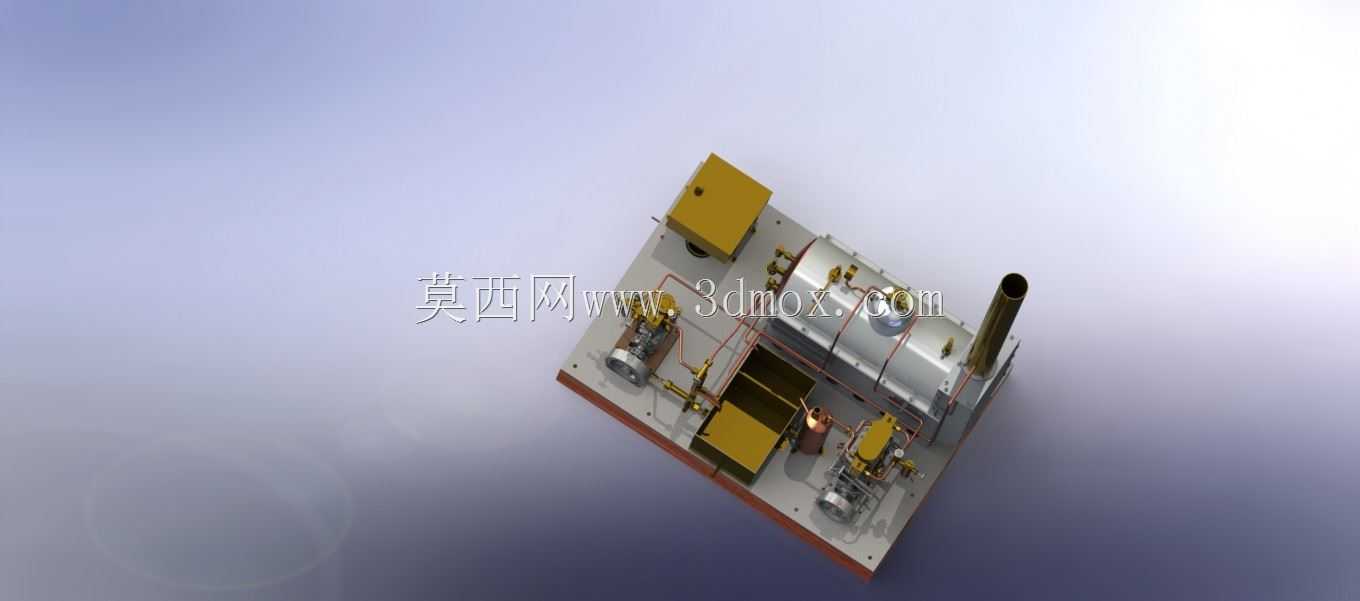

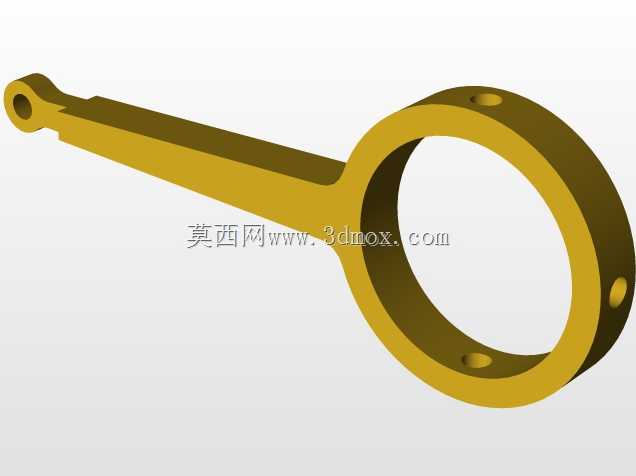

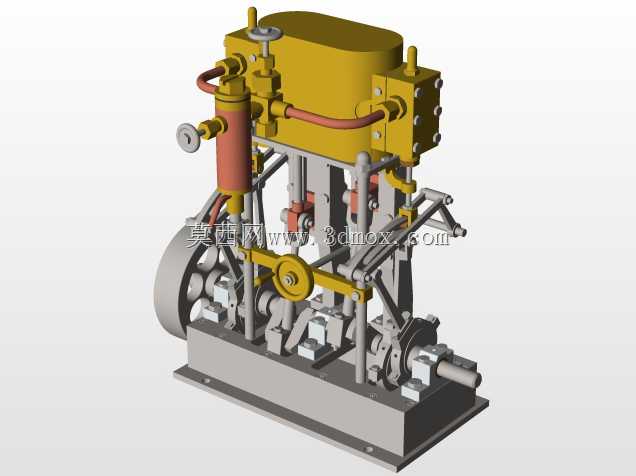

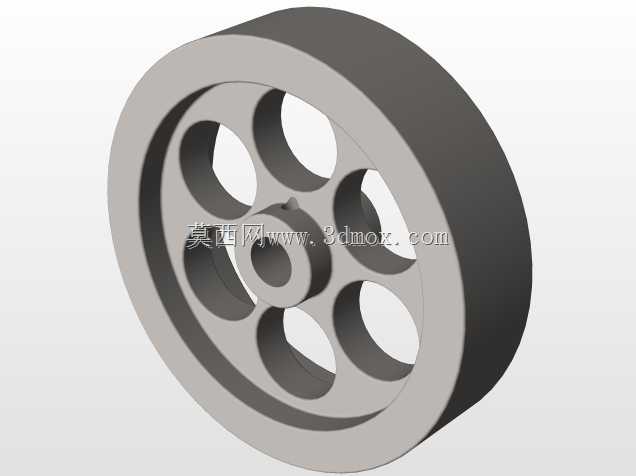

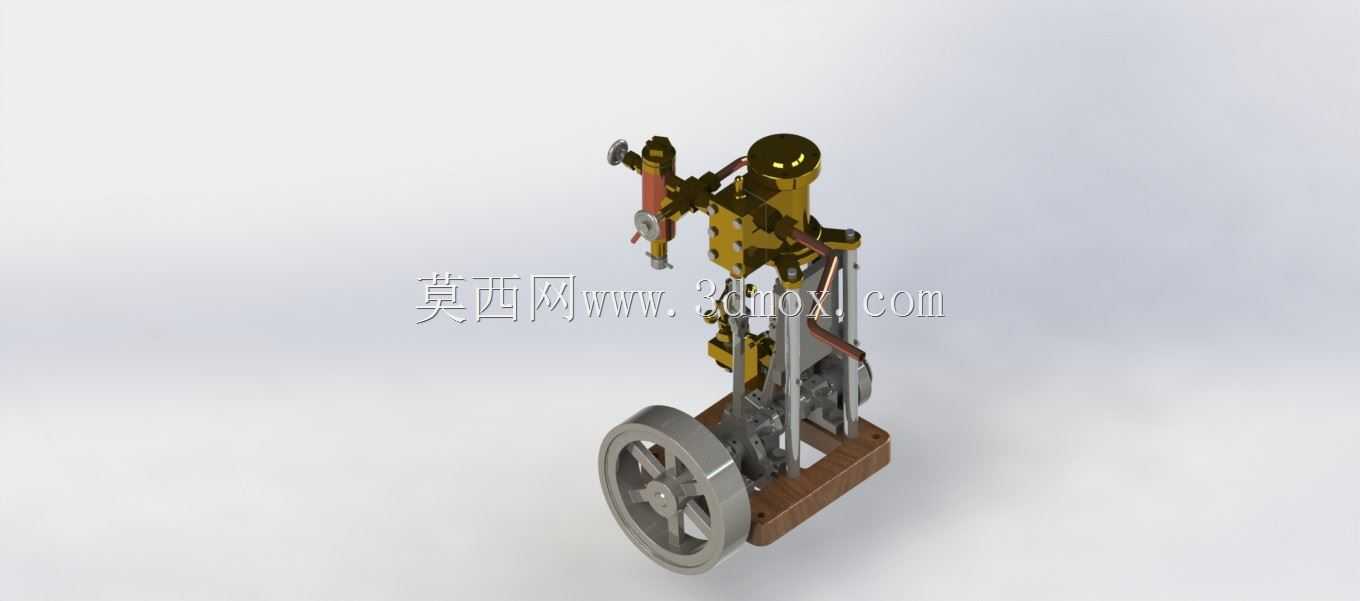

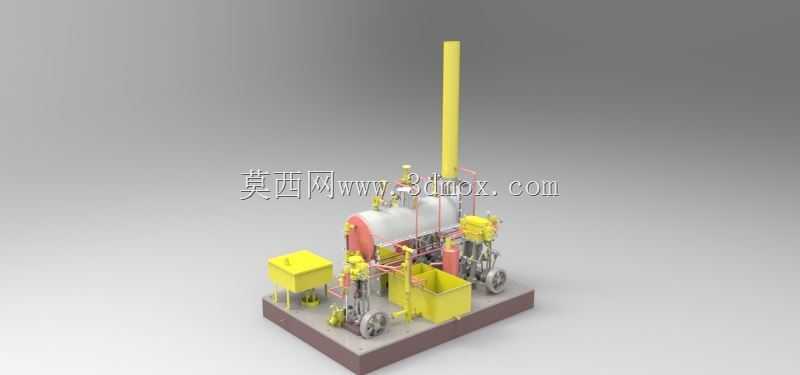

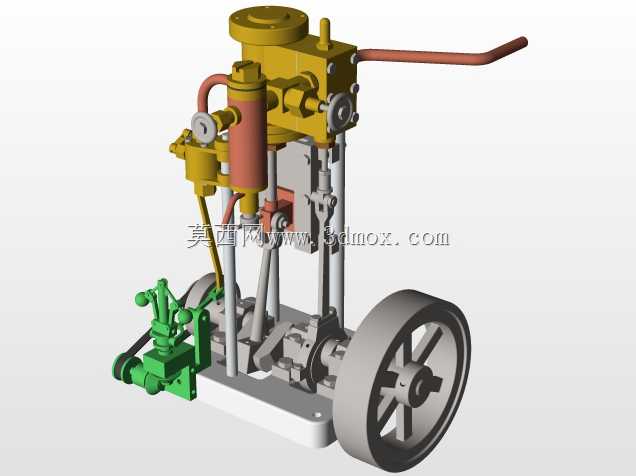

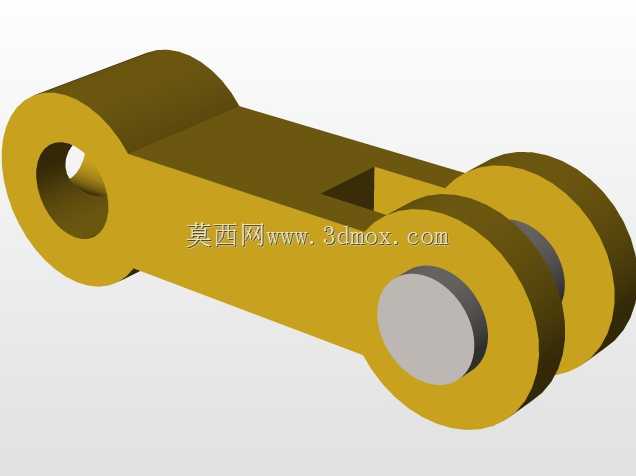

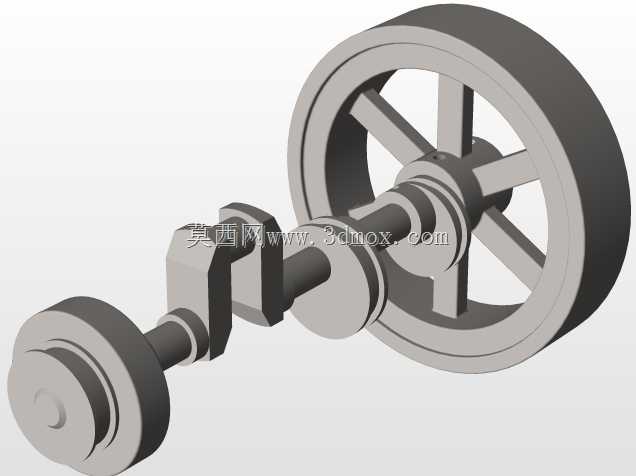

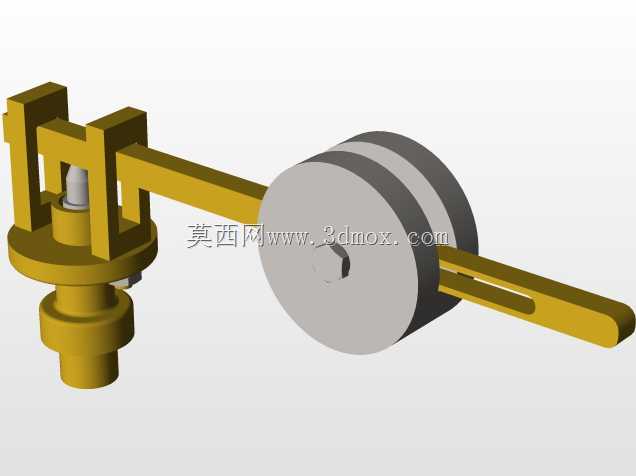

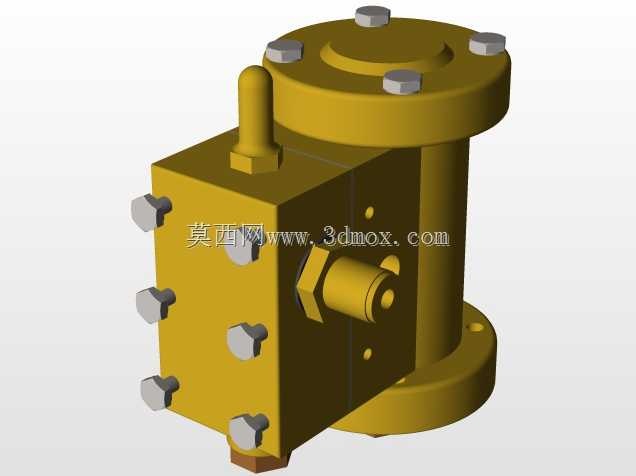

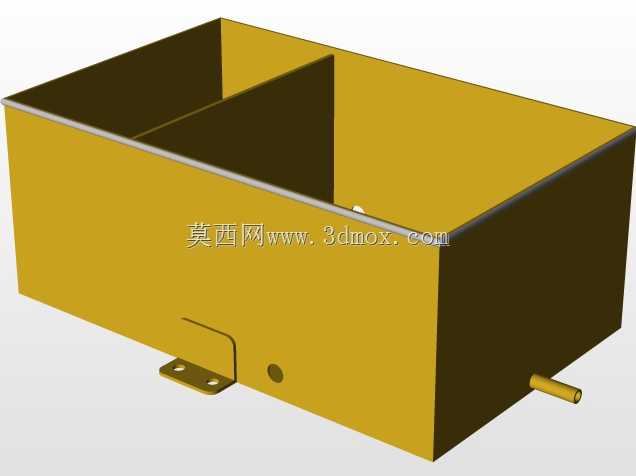

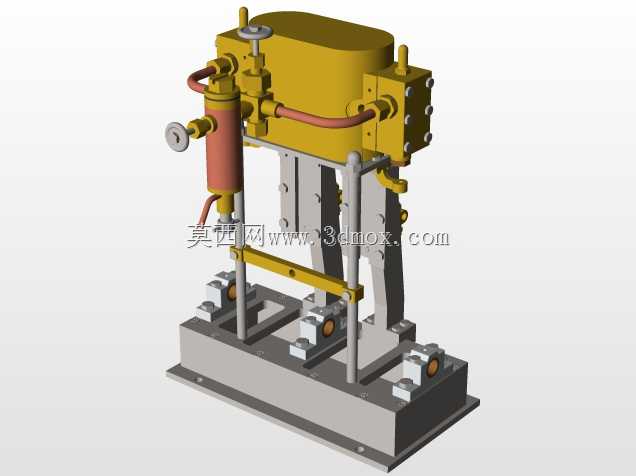

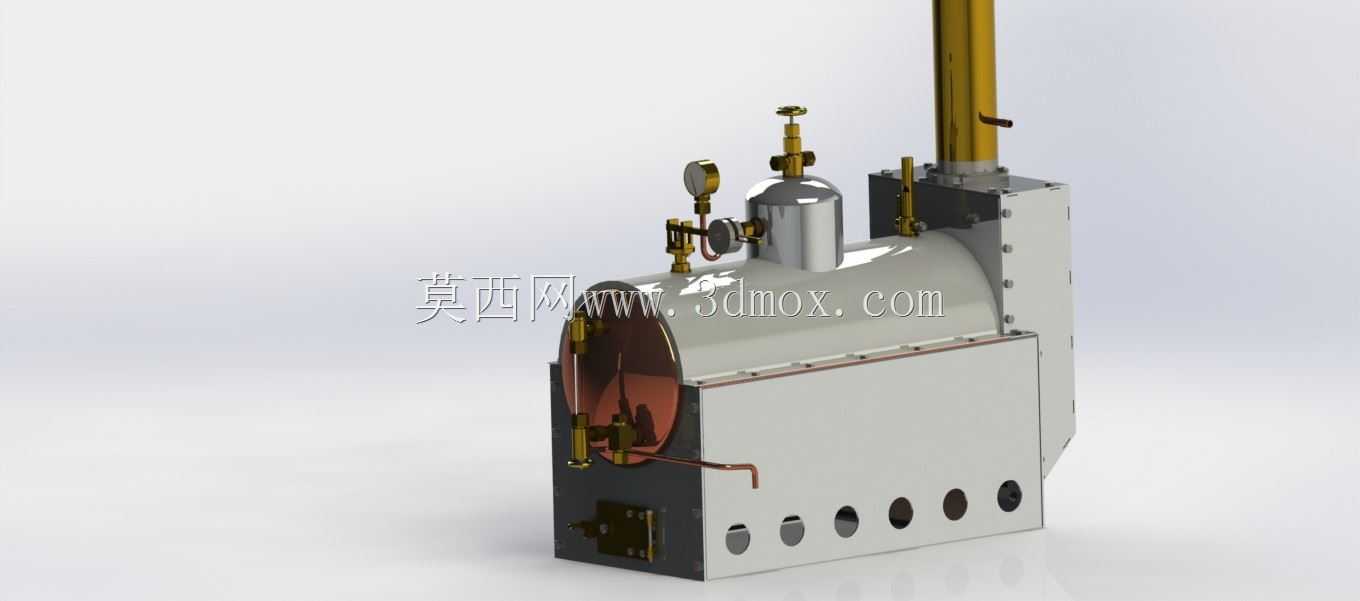

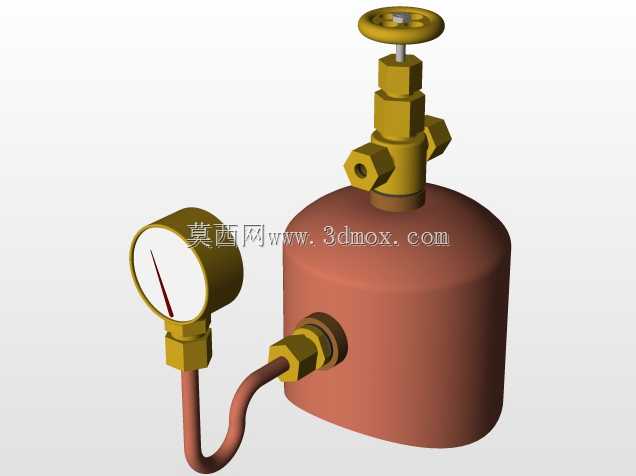

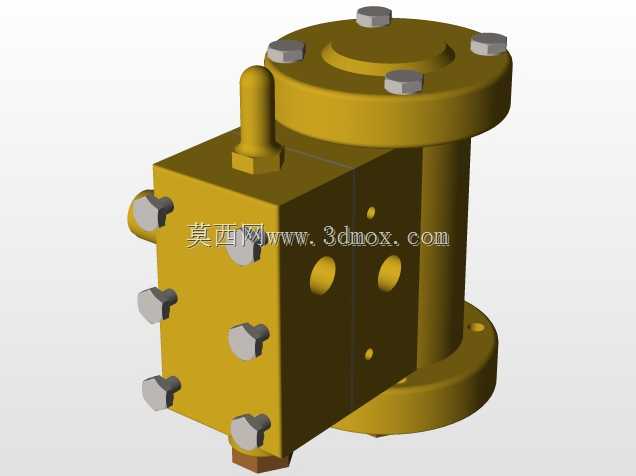

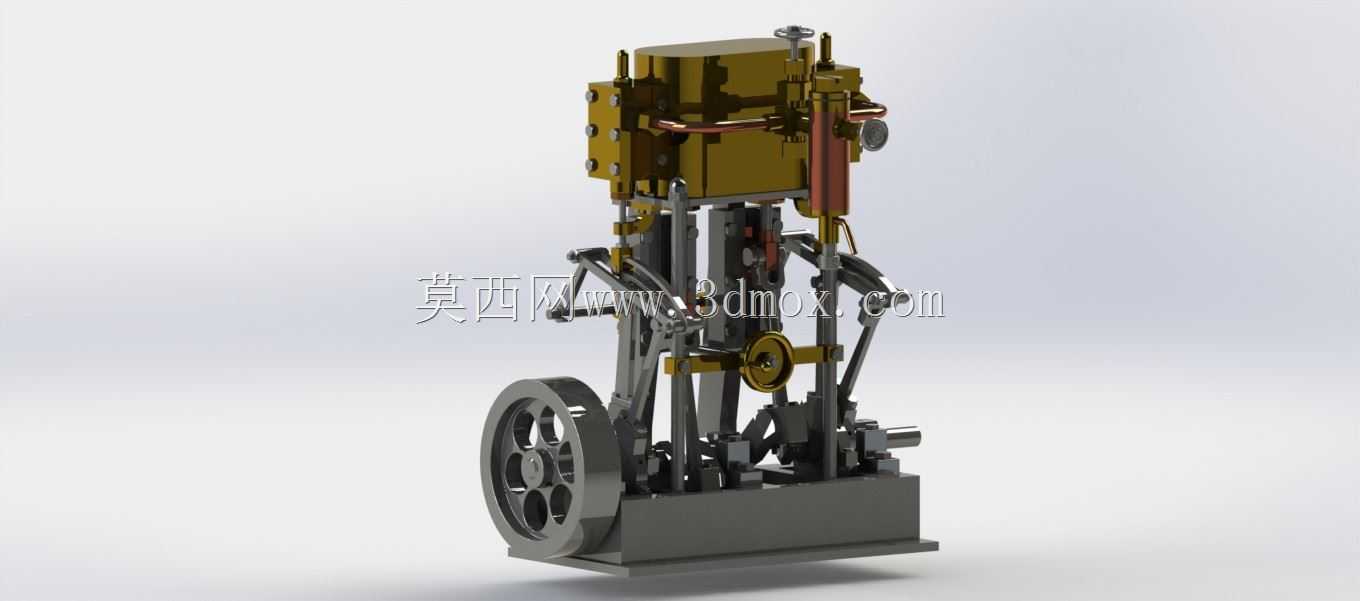

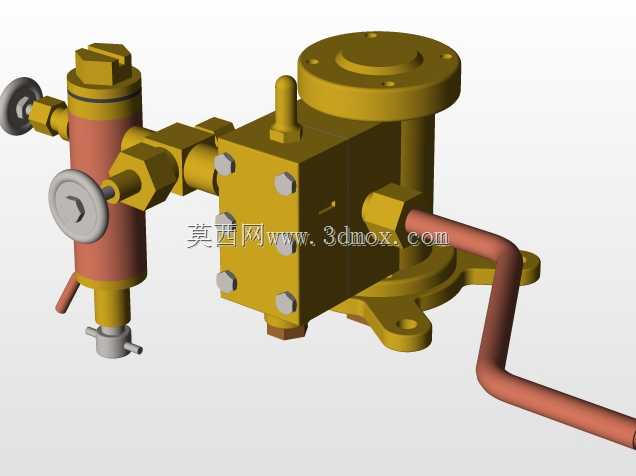

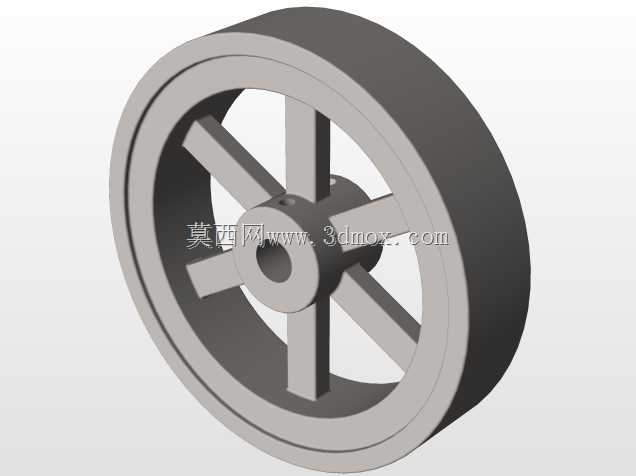

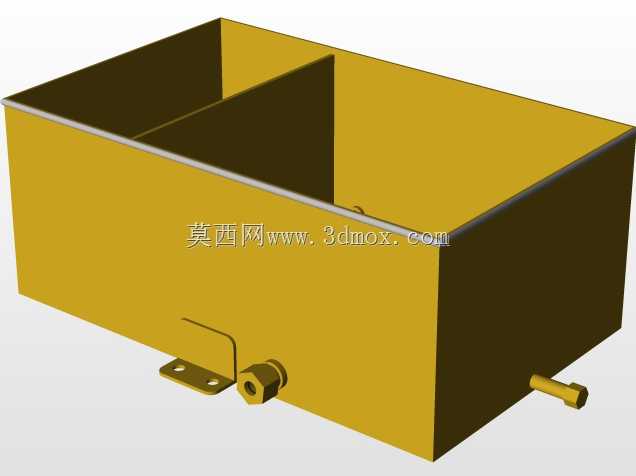

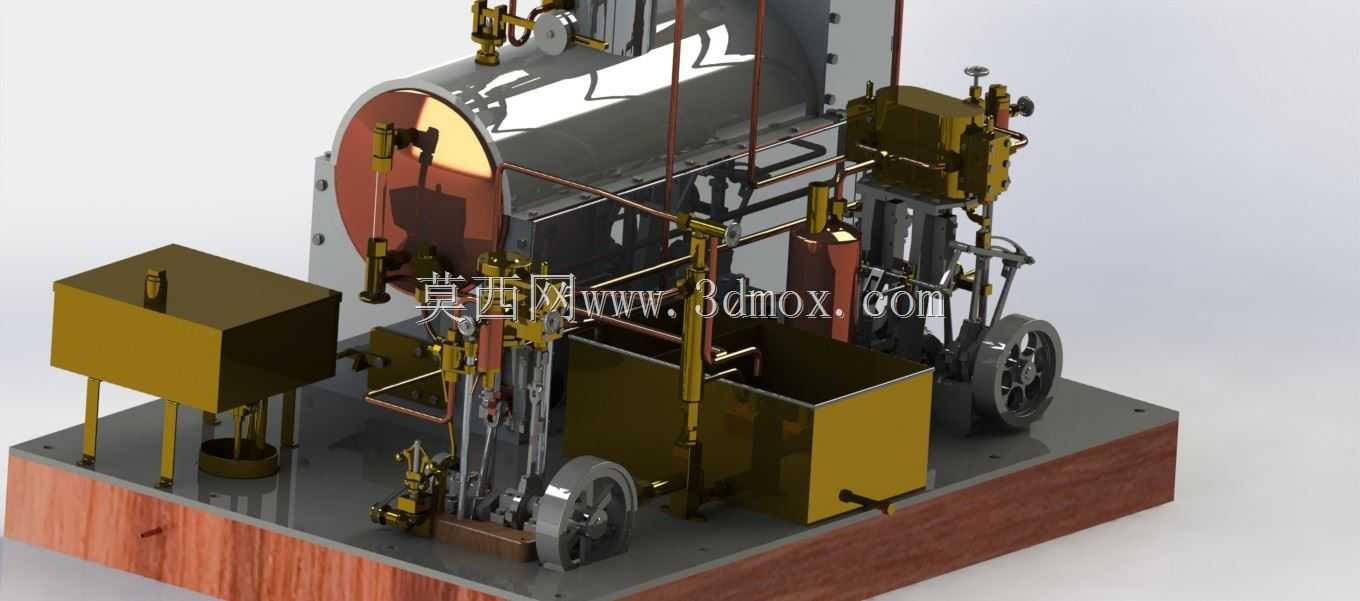

该蒸汽装置属于小型固定式蒸汽动力输出机组，主要应用场景覆盖工业科普展示场景、复古动力设备研学场景、小型工坊动力演示场景，同时可作为老式蒸汽动力系统的教学演示载体，还原早期工业动力设备的运行逻辑与结构组成，帮助从业者理解热能向机械能转换的完整路径。设备实际用途为通过燃料燃烧加热锅炉产生高压蒸汽，依托蒸汽压力推动活塞组件做往复运动，再通过曲柄连杆机构将往复直线运动转换为旋转运动，对外输出稳定的旋转扭矩，可带动小型发电机、水泵、轻工加工机具等负载运行，适配低转速大扭矩的动力需求场景。产品功能特性上，整套装置集成了立式锅炉、蒸汽输送管路、活塞缸体、曲柄飞轮传动组、润滑系统、燃料供给箱体、冷凝回收组件等完整功能模块，锅炉顶部设置有高耸的排烟通道，可将燃烧产生的废气顺畅导出，避免作业区域积聚烟气；设备配套的黄色储液箱体分别承担燃料存储、冷凝水回收、润滑油存储的功能，各管路接口处设置有密封结构，可减少蒸汽泄漏损耗，飞轮组件配置在传动侧，可储存旋转动能，保障动力输出的平稳性，避免转速出现大幅波动。产品设计思路遵循早期固定式蒸汽机的经典布局逻辑，采用底座集成安装的方式，将所有功能组件固定在统一的矩形安装底座上，无需额外搭建复杂的安装基础，降低部署难度；管路排布沿设备外侧规整布置，既方便日常检修时快速排查管路故障，也能减少管路弯折带来的蒸汽压力损失，锅炉与活塞缸的位置经过优化，缩短高压蒸汽的输送路径，降低热量在传输过程中的损耗，提升整体能量转换效率。外形尺寸与安装边界方面，整套装置整体呈矩形布局，底座长宽尺寸适配常规室内展示台与小型工坊安装位，竖向最高处为顶部排烟通道，安装时需预留排烟通道上方的通风空间，避免排烟受阻；设备四周预留有检修操作空间，侧面传动组件位置预留安全防护安装位，可加装防护网避免运行时人员接触运动部件，底座设置有固定安装孔位，可通过螺栓将设备固定在硬质安装平面上，运行时可降低整体振动幅度，减少运行噪音。
