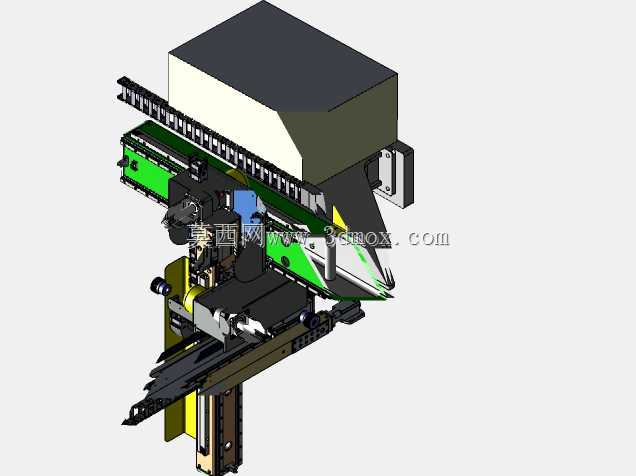

卡尔泰森立式多轴工业机械手结构设计

该款立式多轴机械手主要面向3C电子组装、精密零部件分拣、轻载物料移栽等工业场景，可适配流水线侧装、独立工位架装等多种产线布局，替代人工完成重复性高、定位精度要求严苛的抓取、移位、对位放置作业，在消费电子组装线、小型五金件检测工位、医药包装分拣环节都能适配使用，能够在狭小的工位空间内完成多维度的动作输出，无需占用过大的产线横向安装空间。从功能特性来看，该机械手采用立式立柱承载搭配横向线性滑移模组的结构布局，Z轴方向搭载可升降的滑移滑台，前端执行端预留了标准工装安装接口，可根据实际作业需求更换夹爪、真空吸盘、点胶阀、焊枪等不同执行末端，实现单台设备适配多类工序的柔性生产需求。横向滑移模组采用同步带加线性导轨的传动组合，兼顾高速移动的平稳性与长行程的定位精度，可覆盖横向范围内多个作业点位的移位需求，Z轴升降结构采用导向轴搭配传动丝杠的组合，可承受前端末端执行器加工件的总负载，在升降过程中无偏摆、卡顿问题，保障作业过程的位置重复精度。从设计思路层面，该结构采用模块化拆分设计，将立柱承载单元、横向滑移单元、Z轴升降单元、末端安装座做独立模块化设计，各单元之间采用标准紧固件连接，既方便生产加工过程中的零件公差配做，也便于后期设备维护时的部件快速更换，无需整体拆解设备即可完成易损件的替换。设备的走线全部采用内置拖链布局，将动力线缆、信号线缆全部收纳在拖链内部，避免设备运动过程中线缆外露造成的拉扯、磨损问题，也能减少产线内的安全隐患。外形尺寸方面，该机械手整体采用窄幅立式布局，横向总宽度控制在较小范围内，安装底座仅需固定在工位侧边的机架或地面即可，无需对现有产线做大规模改造，安装边界可适配多数现有轻型装配流水线的工位间距，横向滑移行程可覆盖单工位内0.8米范围内的作业点位，Z轴升降行程可满足0.5米范围内的高度差作业需求，末端执行端的运动范围可覆盖工位内上下料、对位、移位的全部动作需求，整体结构紧凑，运动惯量低，在高速往复运动过程中不会产生明显的振动，能够保障长时间连续作业的稳定性。
