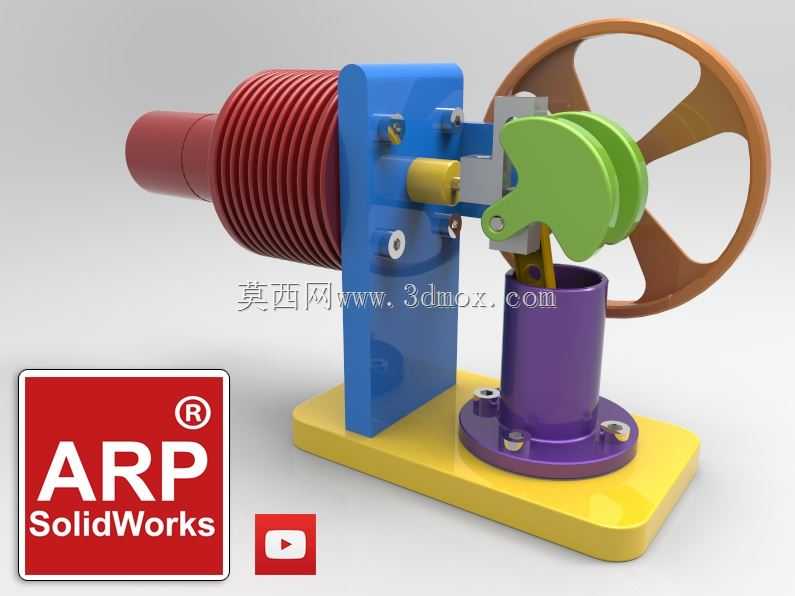

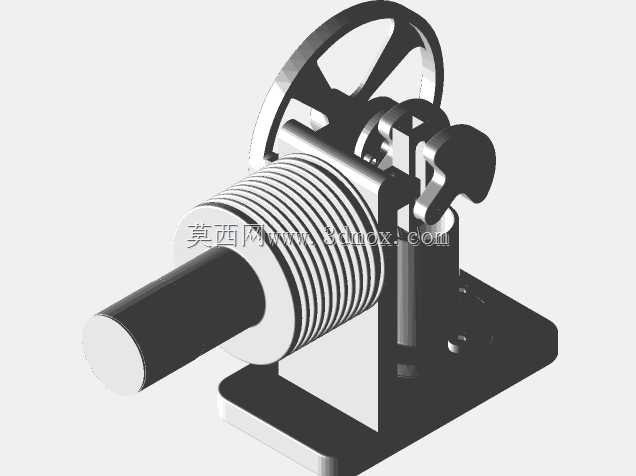

彩色拼装式斯特林动力装置结构展示

这款斯特林动力装置属于外燃式热力发动机范畴，当前的结构设计主要面向教学演示、科创教具以及机械原理科普场景，可直观展示外燃机的热力循环与动力传递逻辑，帮助学习者理解封闭工质受热膨胀、遇冷收缩的做功原理，也可作为小型动力展示摆件用于科创展厅、中小学科学课堂以及机械爱好者的原理验证场景。从实际用途来看，该装置通过外部热源对热腔进行加热，封闭在腔体内的工质在温差作用下产生压力变化，推动动力活塞往复运动，再通过曲柄连杆机构将直线往复运动转化为飞轮的旋转运动，完整复现斯特林循环的做功过程，能够清晰展示热能向机械能的转换路径，无需复杂的内部燃油喷射结构，运行过程平稳安静，适合作为原理演示载体。从功能特性来看，该装置采用分色模块化结构设计，热腔端采用带散热鳍片的红色结构，既可以增大热端的散热梯度，强化冷热端温差提升做功效率，也通过色彩区分不同功能模块，让结构层级一目了然；蓝色立式支架作为核心承载结构，集成了活塞导向、曲柄轴安装的定位接口，保证各运动部件的同轴度与运行稳定性；紫色气缸座与黄色底板形成稳固的安装基础，搭配大直径棕色飞轮储存转动惯量，抵消曲柄连杆机构的死点问题，让动力输出更加平顺；绿色曲柄摇臂组件作为运动转换的核心部件，精准匹配活塞行程与飞轮偏心距，减少运动过程中的卡滞与摩擦损耗。在设计思路上，这款装置优先考虑了结构的可视化与易装配性，所有运动部件均外露展示，没有封闭外壳遮挡传动路径，观察者可以清晰看到活塞往复、摇臂摆动、飞轮旋转的完整运动链；各功能部件采用独立模块化设计，支架、气缸、热腔、传动组件均可单独拆分，既方便加工制作，也便于学习者拆解观察内部结构，理解各部件的配合关系；安装边界方面，整体采用卧式布局，底板为矩形平整安装面，无需额外复杂固定结构即可平稳放置，整体尺寸适配桌面摆放需求，热腔端预留足够的安全距离避免热源接触其他部件，飞轮外侧无突出干涉结构，运行时不会与周边物体产生碰撞，传动部件的运动行程均在底板覆盖范围内，不会出现部件超出安装边界的情况，兼顾了演示效果与使用安全性。
