卫生级快开式圆形承压人孔盖结构

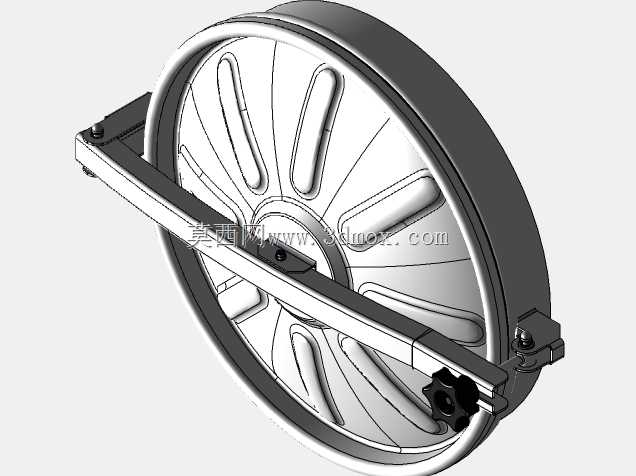

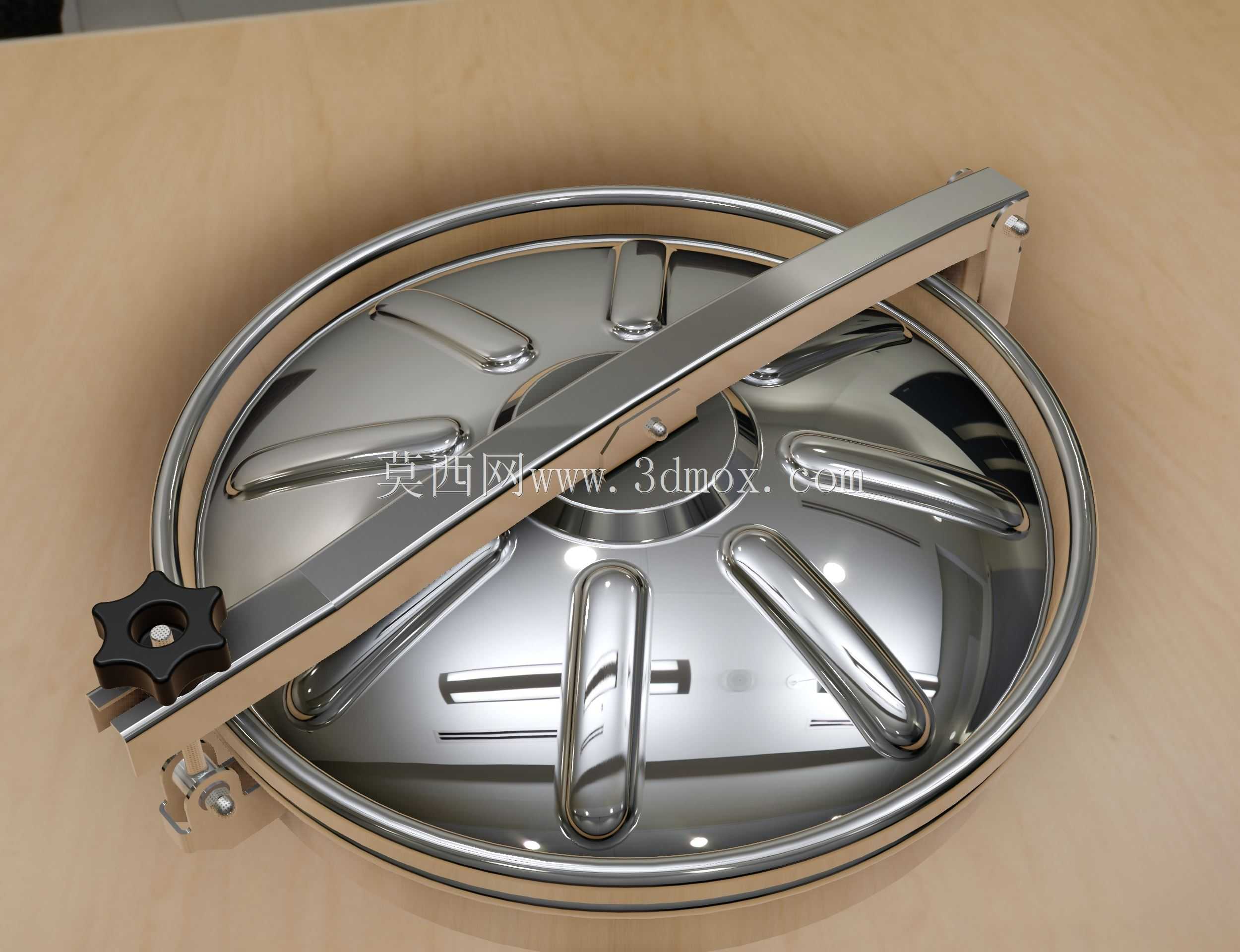

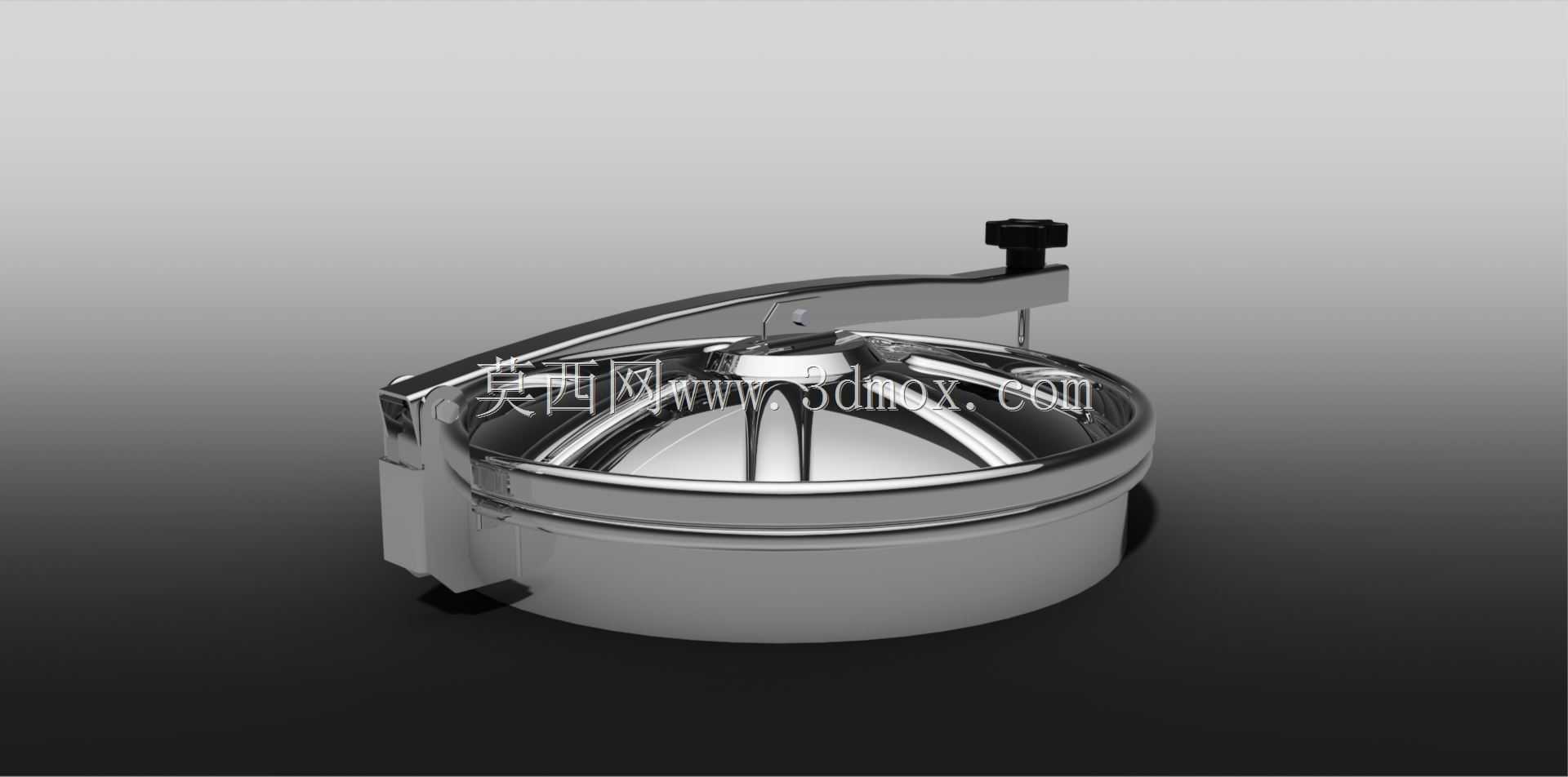

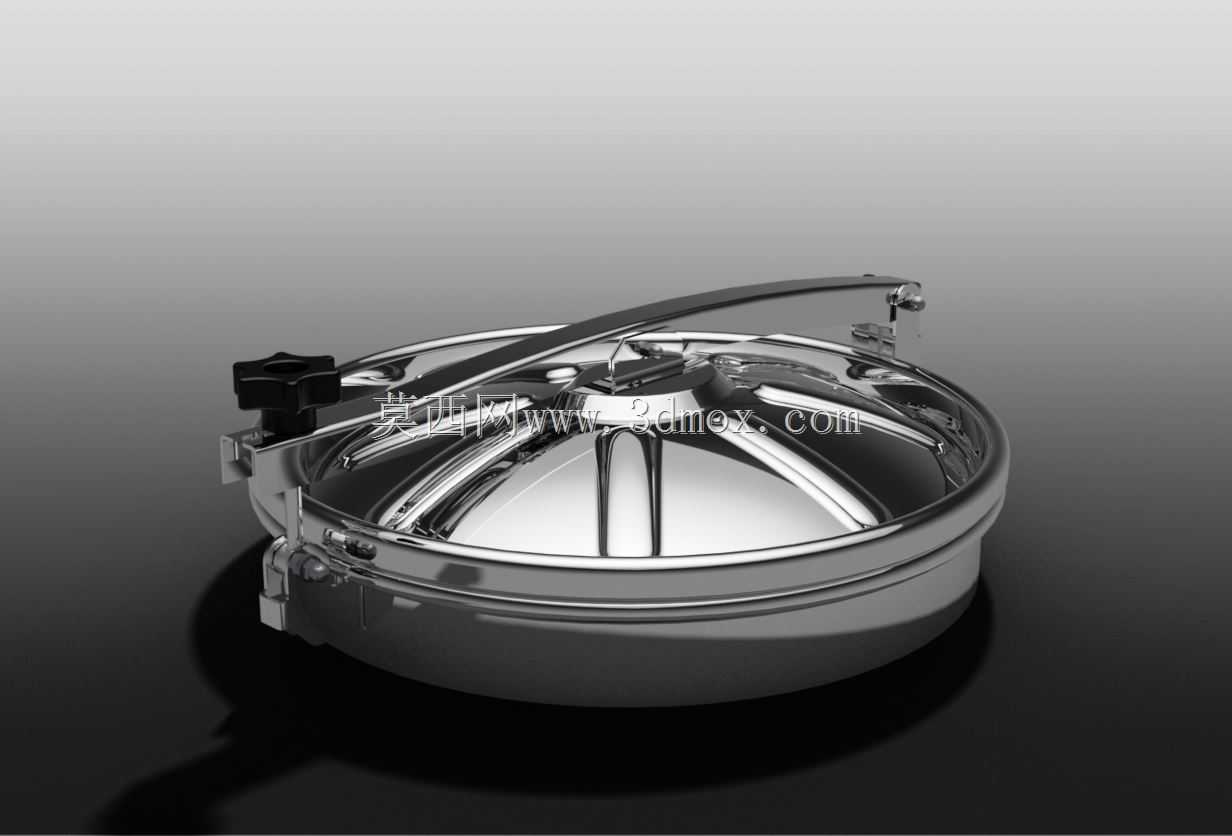

这款圆形人孔盖主要应用于食品加工、生物制药、精细化工等领域的常压或低压承压罐体、储槽、反应容器上，作为设备内部检修、物料观测、清洁作业的人员进出通道密封构件，是罐体类设备不可或缺的安全配套部件。在实际生产场景中，这类人孔盖常安装在罐体顶部或侧部，日常生产时保持密封锁紧状态，隔绝罐内介质与外部环境的接触，避免物料被污染、罐内压力泄漏或是外部杂质侵入生产链路；当需要开展设备内部清洁、易损件更换、故障排查作业时，操作人员无需借助大型拆装工具，仅通过操作侧边的快开锁紧机构即可快速开启盖板，大幅缩短设备运维的准备时间，降低一线操作人员的作业强度。从功能特性来看，这款人孔盖采用镜面抛光的不锈钢材质打造，表面无卫生死角，不易积存物料残渣，能够满足食品、医药行业严苛的卫生清洁要求，适配CIP在线清洗的作业标准；盖板内侧设置的多道冲压加强筋结构，在不额外增加板材厚度的前提下大幅提升了盖板的整体结构刚度，能够承受罐内一定的正压或负压工况，避免盖板受压变形导致密封失效；侧边的横梁式锁紧结构搭配星形锁紧手轮，锁紧力可以沿盖板周向均匀分布，配合盖体边缘的密封胶条，能够实现可靠的密封效果，防止罐内液体、气体介质出现跑冒滴漏问题。在设计思路上，这款人孔盖采用了背面开口的安装适配结构，安装时可直接与罐体上预留的圆形法兰接口匹配，盖体与锁紧横梁采用铰接连接结构，开启时盖板可沿铰接轴翻转，无需完全拆下盖板即可留出足够的人员进出空间，同时铰接结构自带的限位设计可以避免盖板开启后过度翻转磕碰罐体表面；锁紧手轮采用防滑星形结构，即便操作人员佩戴防护手套也能轻松施力锁紧或解锁，手轮与锁紧螺杆的连接处设置有防松结构，可避免设备运行过程中因振动导致锁紧机构松脱。从安装边界来看，这款圆形人孔的安装法兰为标准圆形接口，安装时需保证罐体开孔与法兰接口同轴度偏差在允许范围内，锁紧横梁的安装位置需预留足够的操作空间，确保手轮旋转时不会与罐体周边的管线、支架发生干涉；盖板开启方向可根据现场安装空间调整铰接位置，适配不同罐体的周边布局需求，整体安装结构紧凑，不会占用过多的罐体周边安装空间，能够适配不同容积的立式、卧式罐体安装需求。
