重型起重用多轮抓举滑轮结构设计

该抓举滑轮结构主要面向重型物料吊装、港口货物装卸、重型设备移位安装、基建工程重物牵引等起重作业场景，是起重作业环节中承担载荷转向、省力传动的核心受力部件，可适配钢丝绳索具、卸扣等多种吊装连接件，配合卷扬机、起重机等动力设备完成大重量载荷的垂直起吊与水平牵引作业，能有效降低起重作业的动力输出要求，同时优化索具的受力走向，避免索具出现锐角弯折、过度磨损的问题，延长索具的使用寿命。

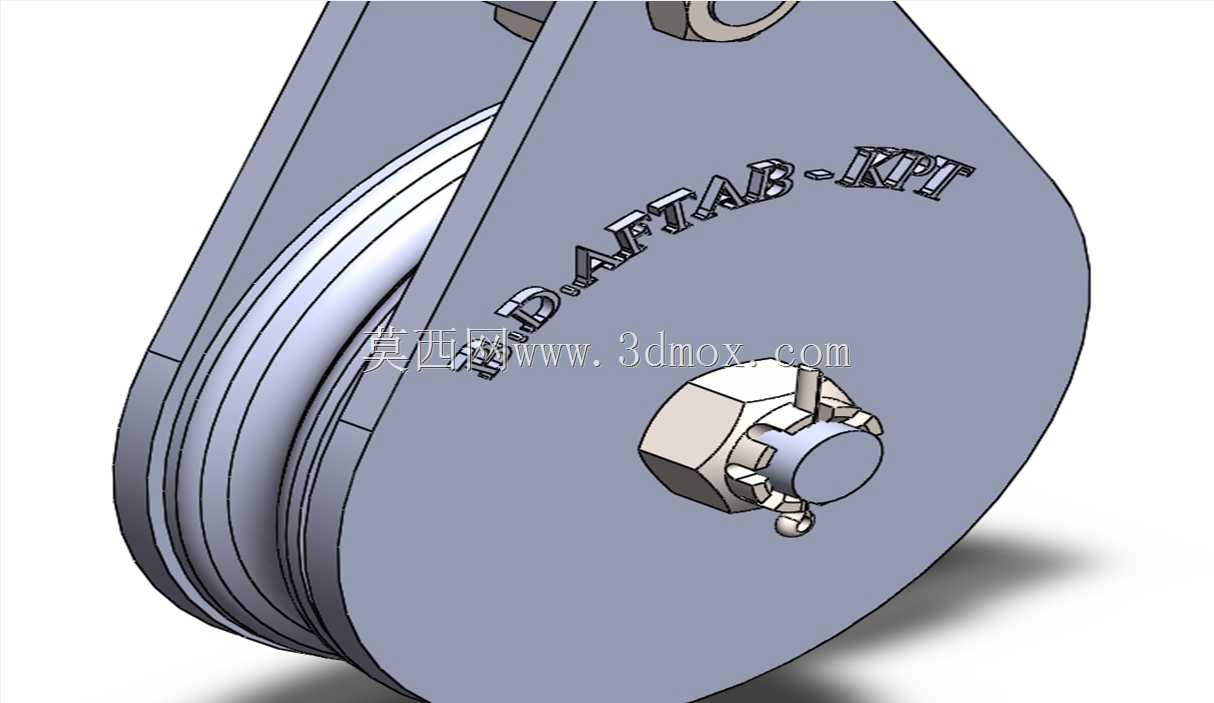

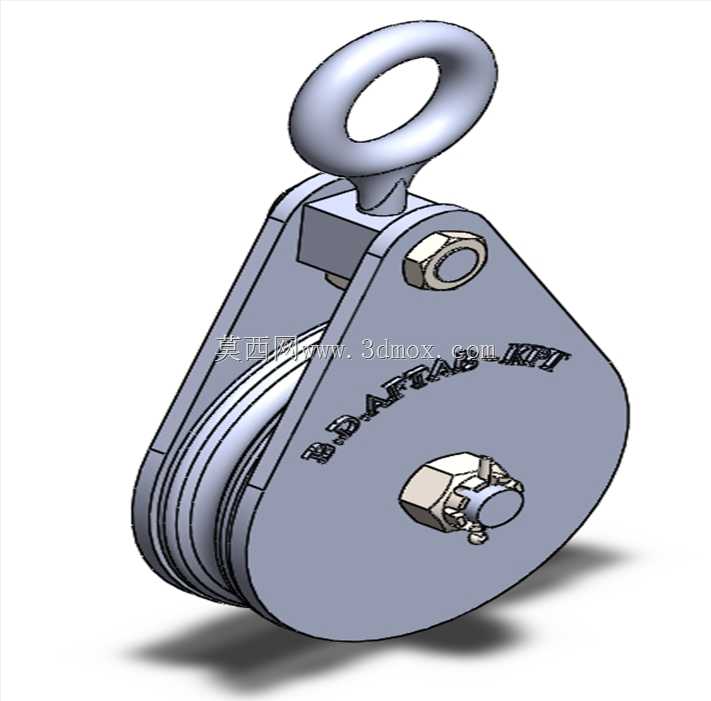

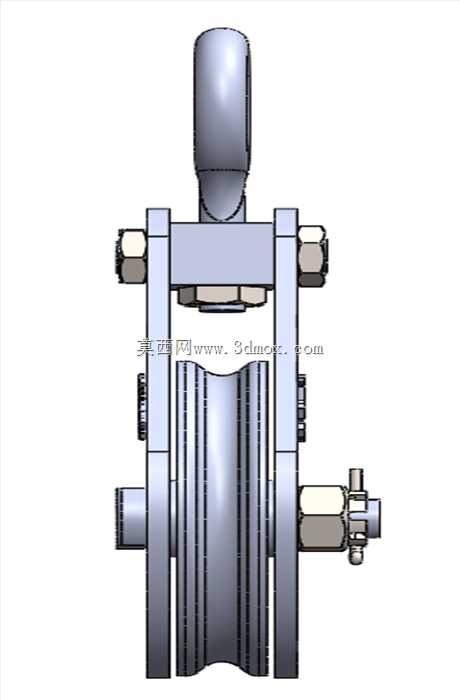

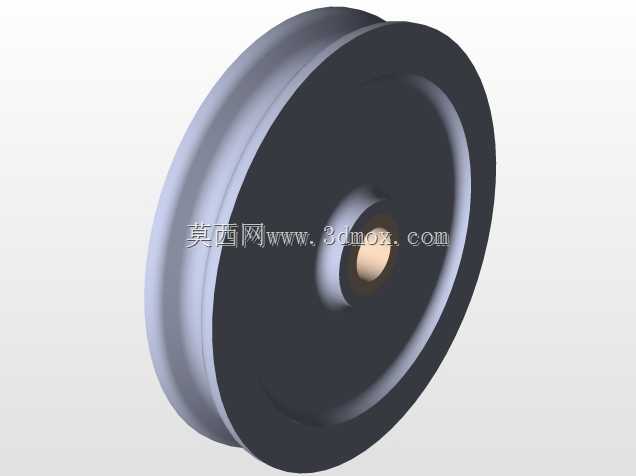

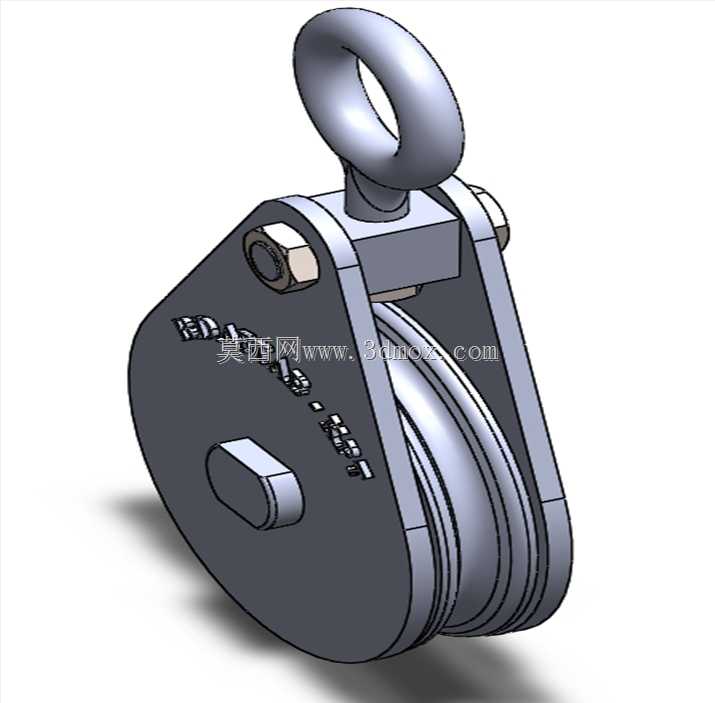

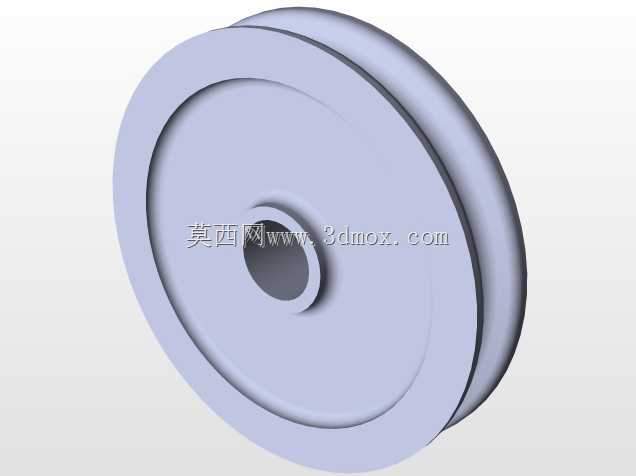

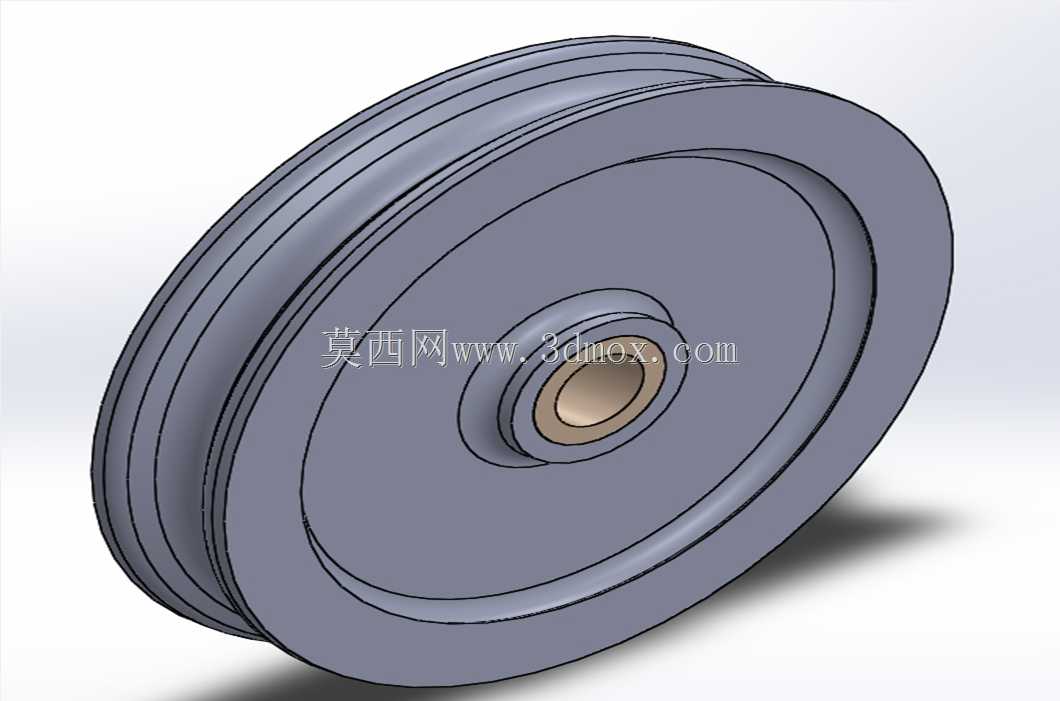

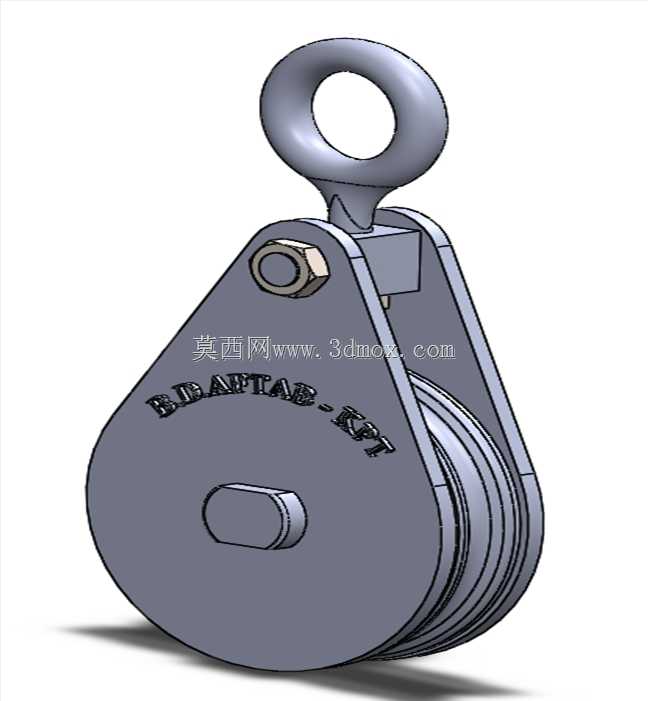

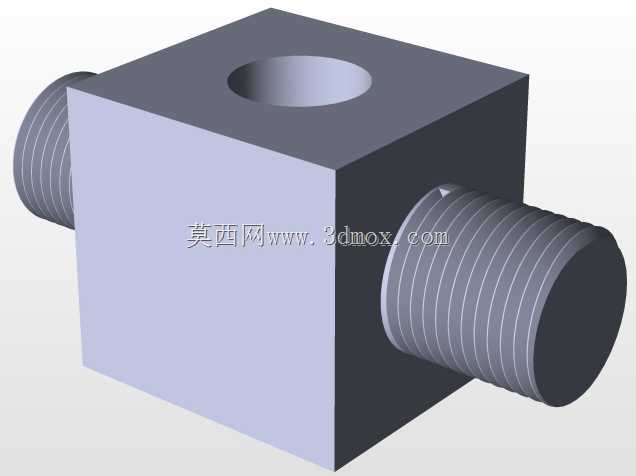

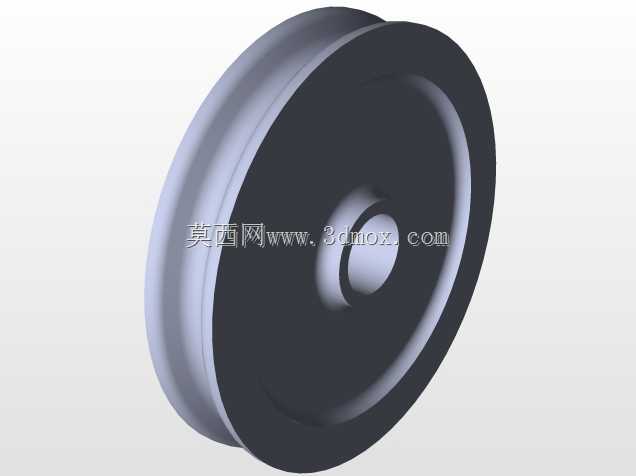

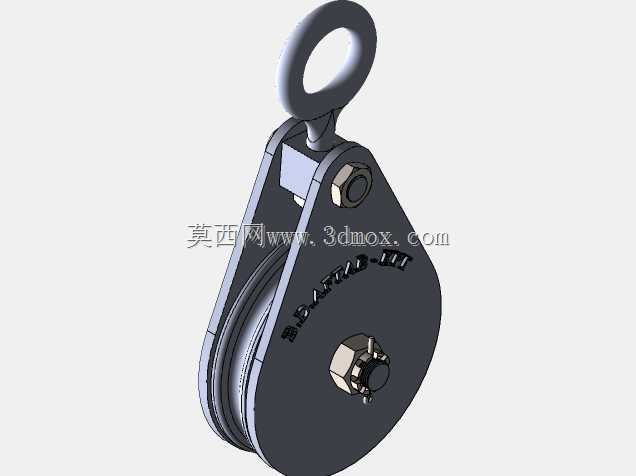

从功能特性来看，该结构采用多槽滑轮组设计，可同时穿绕多根钢丝绳，单组结构即可实现多倍率省力传动，相比单轮滑轮能承载更大的作业载荷，适配大吨位起重作业需求；顶部采用一体式吊环连接结构，吊环与滑轮架采用铰接式连接设计，可在作业过程中随索具受力方向自适应调整角度，避免结构受侧向扭力出现变形、断裂风险；滑轮架采用双侧夹板式结构，通过高强度销轴完成滑轮、吊环的定位连接，销轴端部设置防松锁紧结构，可避免作业过程中销轴窜动脱出，保障作业安全；滑轮本体采用带圆弧过渡的轮槽设计，轮槽尺寸适配常规起重钢丝绳直径，可减少钢丝绳与轮槽的接触应力，降低钢丝绳的磨损速率，同时滑轮与销轴之间设置转动间隙，保障滑轮在受力状态下可灵活转动，避免钢丝绳与轮槽出现滑动摩擦。

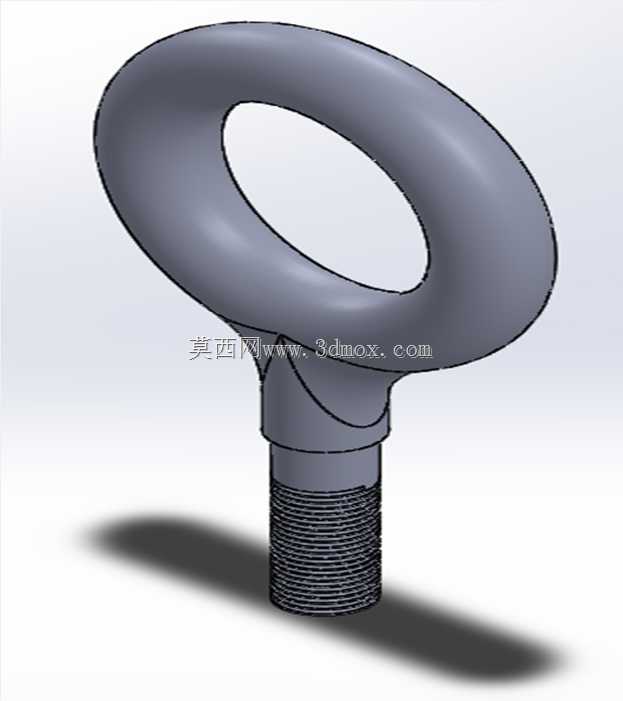

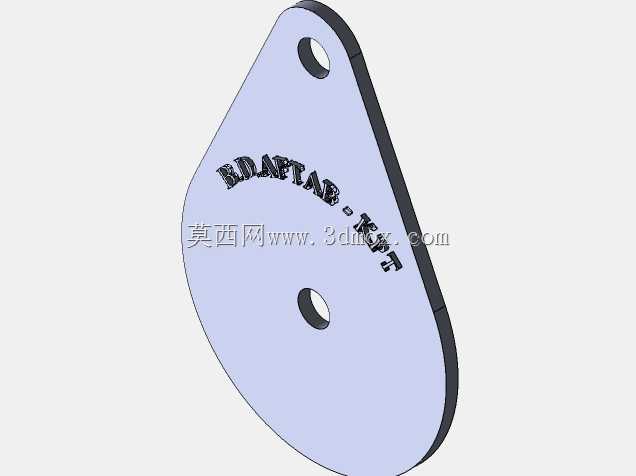

在设计思路上，整体结构优先保障受力可靠性，所有受力部件均做圆角过渡处理，避免应力集中导致的结构失效；吊环部位采用大曲率圆弧设计，可均匀分散吊点处的集中载荷，适配卸扣、吊梁等多种吊具的连接尺寸；双侧夹板采用对称式布局，保障两侧受力均匀，避免单侧受力过大导致夹板变形；滑轮的轮槽深度经过匹配设计，可防止钢丝绳在受力偏斜时从轮槽中脱出，同时夹板边缘超出滑轮轮槽外缘，形成物理防护结构，避免外部异物卡入轮槽影响滑轮转动。

从安装边界来看，顶部吊环的内孔尺寸适配常规大吨位卸扣的连接轴直径，可直接与标准卸扣配合完成吊点连接，无需额外加工转接件；整体结构的横向宽度、纵向高度尺寸适配常规起重作业的安装空间，可在狭小吊装空间内完成安装使用；滑轮的轮槽间距经过合理排布，多根钢丝绳穿绕后不会出现相互干涉、摩擦的问题，底部预留的钢丝绳穿绕空间可满足多倍率滑轮组的穿绳要求，销轴的拆装位置预留了足够的操作空间，可在作业现场快速完成滑轮的更换、维护作业，无需复杂的专用工装即可完成拆装操作。
