可旋转式重型台虎钳结构设计

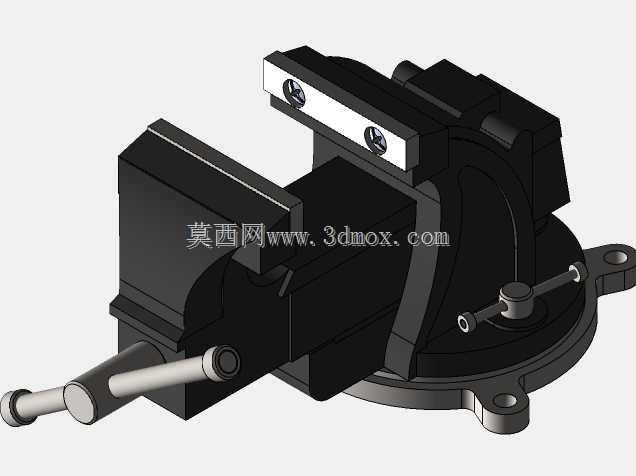

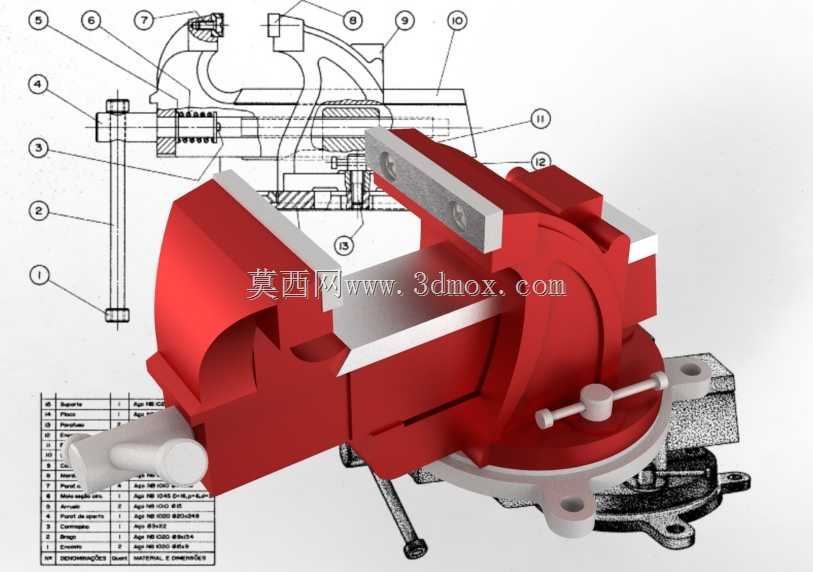

这款台虎钳是机械加工、钳工装配、维修作业场景中不可或缺的通用夹持工装，广泛应用于五金加工车间、设备维修站点、家用DIY工坊、职业技能实训场地等场景，核心作用是稳固夹持各类金属、非金属工件，为锯削、锉削、錾削、攻丝、套丝、工件修配、小型零件装配等作业提供可靠的固定支撑，避免作业过程中工件移位、晃动，保障操作精度与作业安全。从功能特性来看，这款台虎钳采用转盘式底座设计，可根据作业需求水平旋转调整夹持角度，调整到位后通过底座两侧的锁紧螺栓即可完成角度固定，适配不同方位的操作需求，无需反复挪动工件或调整操作者站位；钳身采用高强度铸铁材质打造，主体结构刚性充足，夹持受力时不易发生形变，钳口位置配备可更换的淬硬钢钳口板，钳口表面加工有交叉防滑齿纹，既能增大与工件的接触摩擦力，防止夹持过程中工件打滑，也可在钳口板磨损后单独更换，延长整体设备的使用寿命；传动部分采用梯形丝杠副结构，传动平稳、自锁性能可靠，夹持力可通过转动摇臂灵活调节，既能夹持薄壁类易变形工件控制夹持力度避免夹伤，也能提供足够大的夹紧力满足重型工件的加工固定需求。在设计思路上，这款台虎钳优先兼顾结构刚性与操作便利性，整体采用对称式结构布局，活动钳身与固定钳身的配合导轨采用燕尾式结构，导向精度高、承载能力强，丝杠轴线与钳口夹持中心保持同轴，避免夹持过程中产生钳口上翘、偏斜的问题；摇臂采用可拆卸式设计，闲置时可取下减少空间占用，操作时可根据所需夹持力大小调整力臂长度，大夹持力作业时可接长摇臂省力操作。从安装边界与尺寸适配来看，这款台虎钳的底座预留三个对称分布的安装孔，可通过螺栓直接固定在钳工工作台、专用工装台面上，安装时需保证底座与工作台面贴合平整，避免固定后钳身倾斜影响夹持精度；整体尺寸适配常规钳工工作台的安装空间，钳口最大张开度可覆盖多数常规小型零件的夹持需求，整体高度设计符合人体站立操作的作业高度，长时间操作不易产生疲劳，固定钳身的砧台部分还可作为小型工件的敲击整形平台，拓展了设备的使用场景，满足日常钳工多工序的作业需求。
