齿轮联动绘图机构运动仿真结构

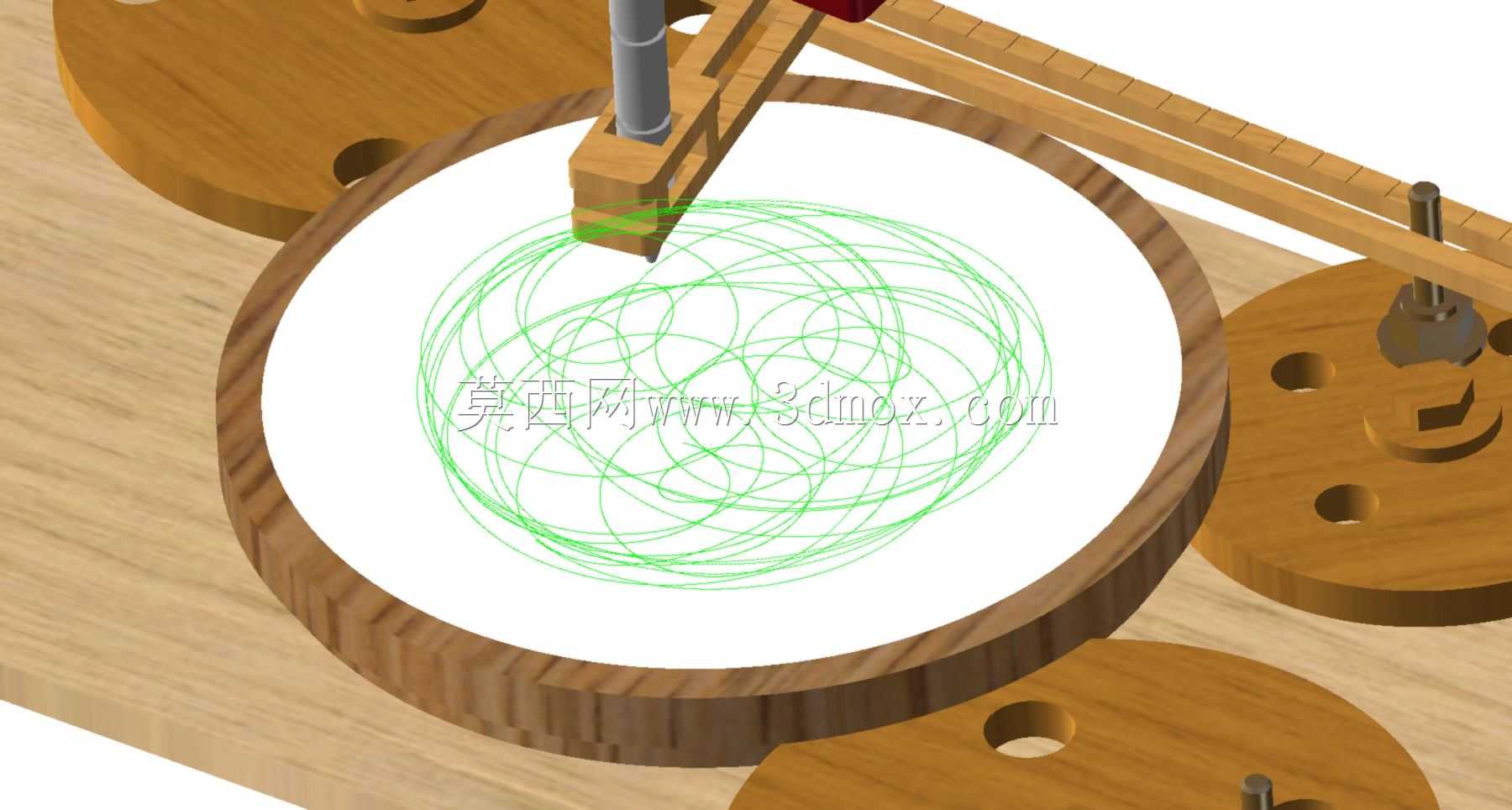

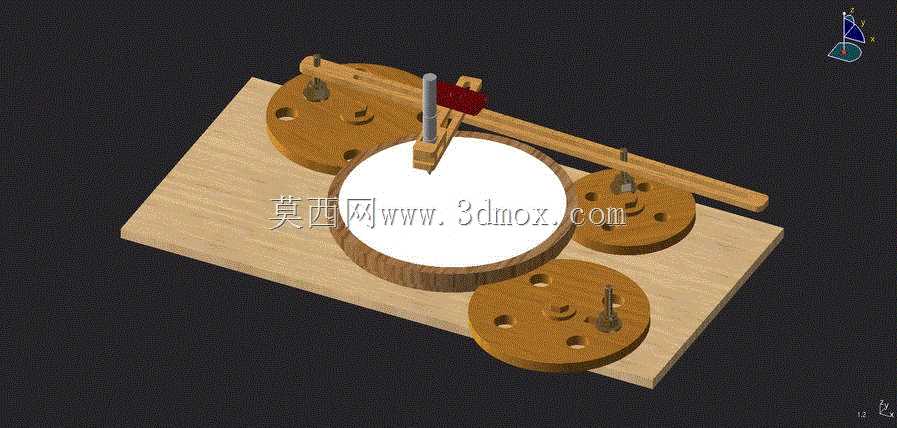

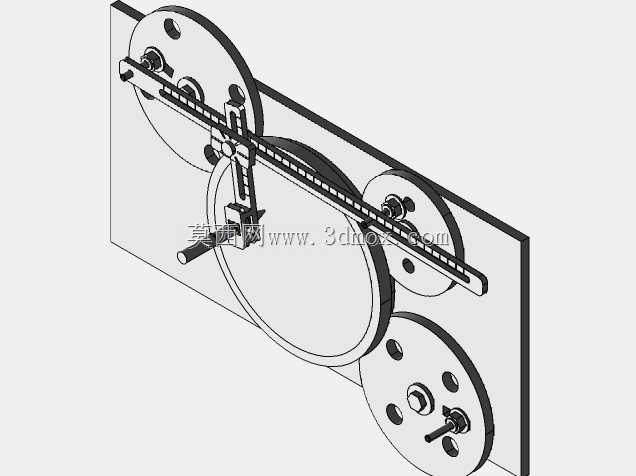

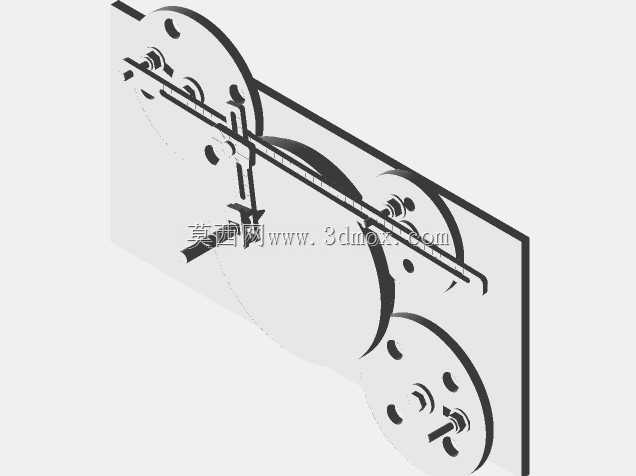

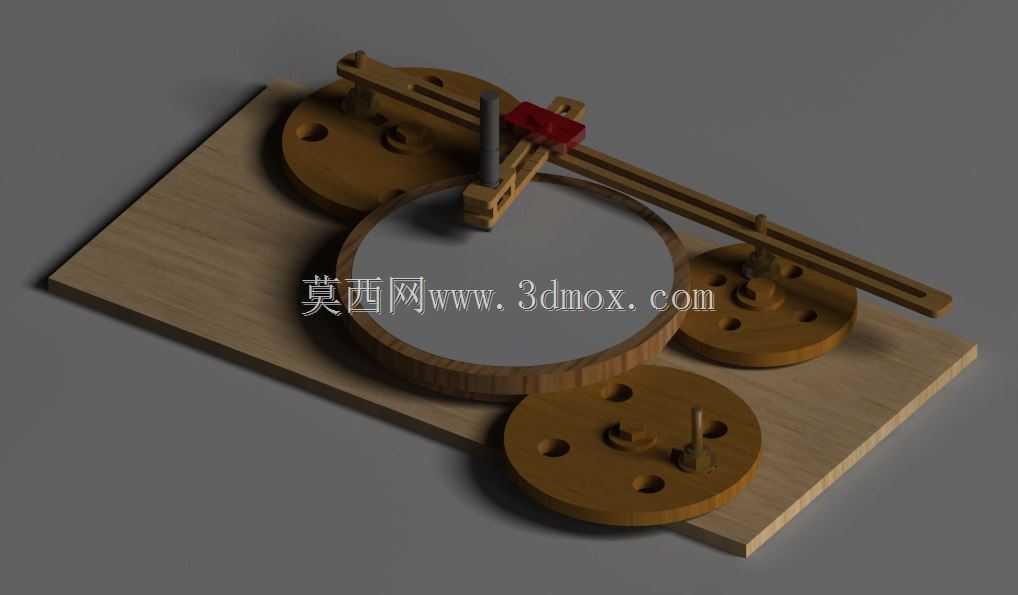

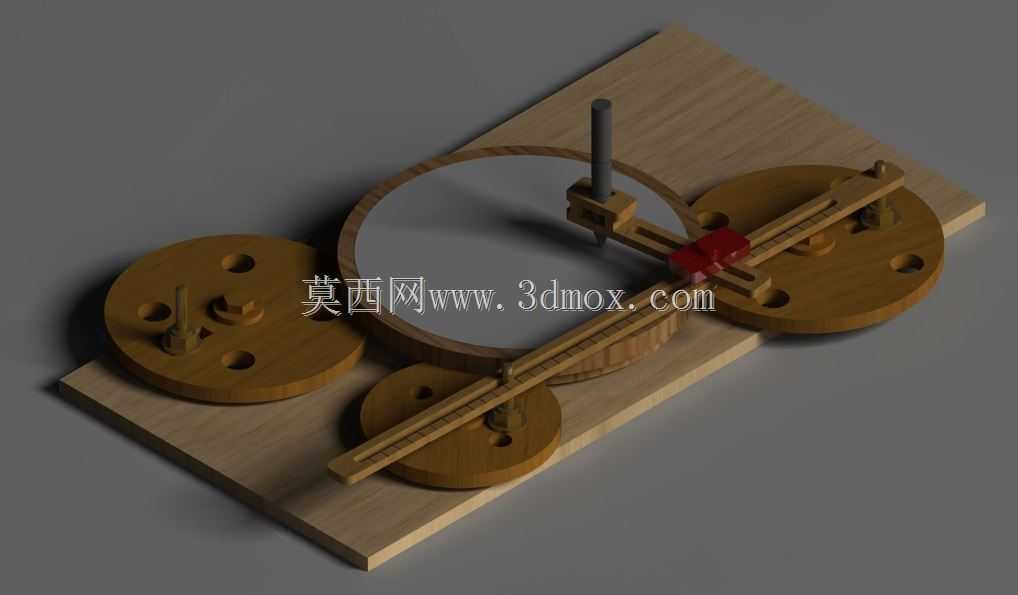

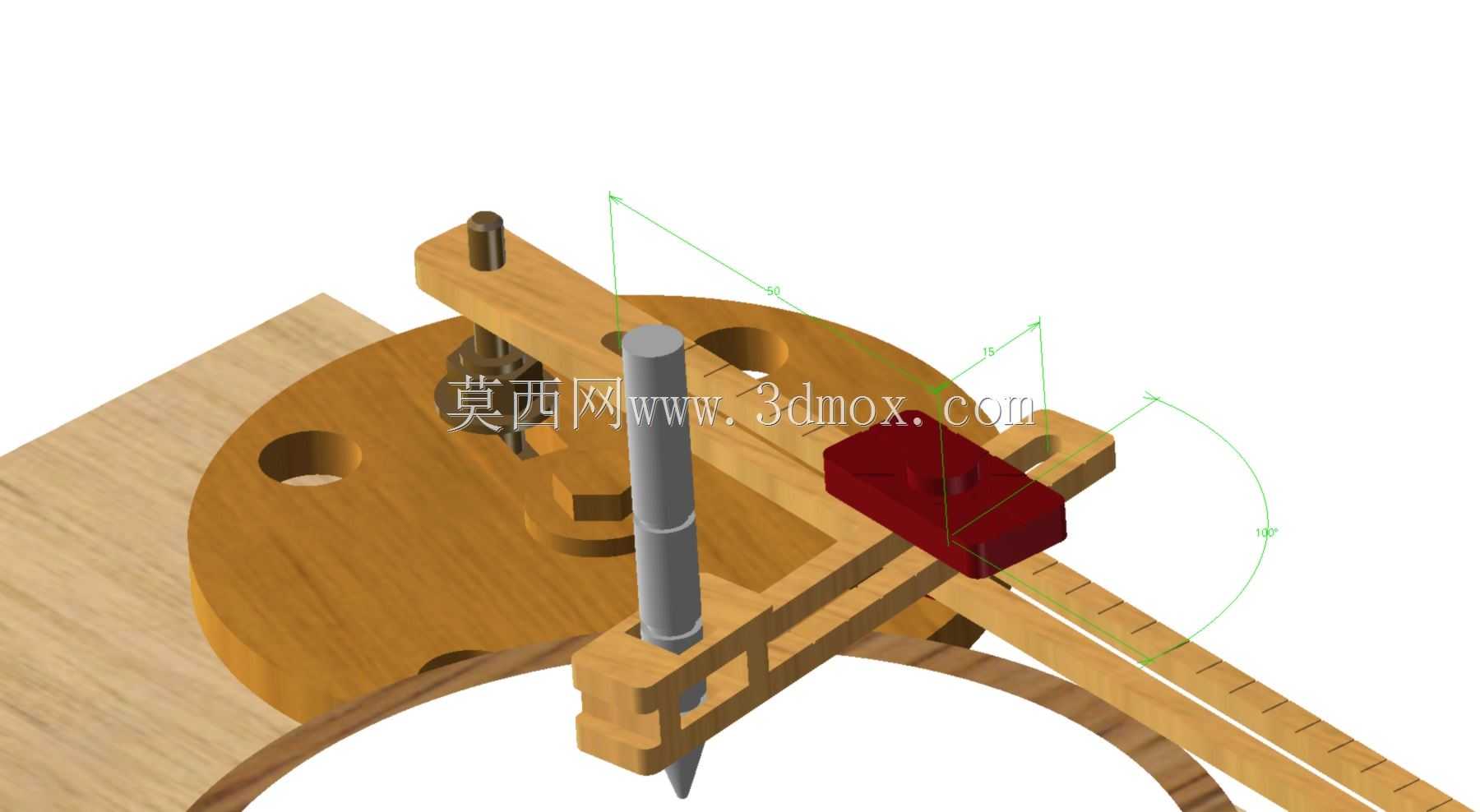

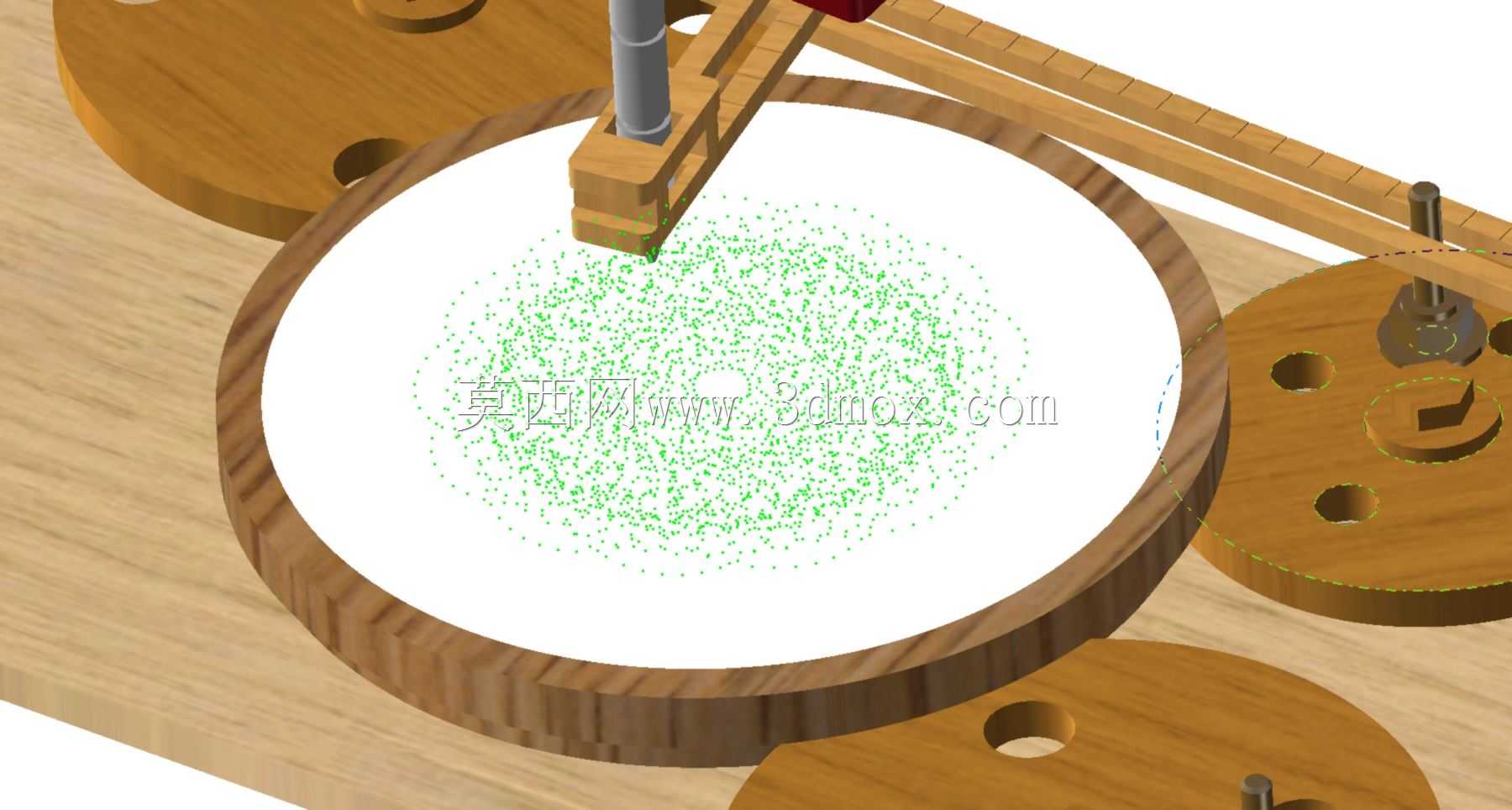

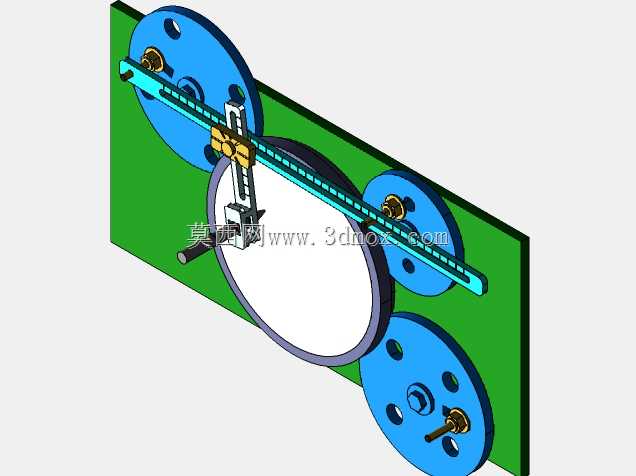

该齿轮联动绘图机构是典型的机械运动原理验证类结构，主要应用于机械原理教学演示、创意绘图装置开发、非标自动化绘图设备原型验证等场景，能够通过纯机械传动的方式完成预设轨迹的图案绘制，无需复杂电控系统即可实现规律化的绘图动作，适合用于高校机械专业的运动学实验演示、青少年科创教育的机械传动科普，也可作为小型创意文创绘图设备的核心传动结构进行拓展开发。整套机构以平板安装基座为承载主体，所有传动轮系、执行组件均固定在平整的木质安装基板上，基板边缘预留充足的安装固定孔位，可直接固定在实验台架或设备外壳内，整体安装边界平整无外凸尖锐结构，不会与外围防护结构产生运动干涉。机构核心采用多组同轴带孔圆盘作为传动轮，通过长连杆将各轮系的旋转运动转化为绘图笔架的复合平面运动，笔架位置设置可锁紧的固定夹块，能够适配不同粗细的绘图钢笔，夹块带有微调结构，可调整笔尖与纸面的接触压力，避免绘图过程中出现断线或划破纸张的问题。轮系布局采用错落排布方式，大直径圆形绘图托盘位于机构中心位置，用于承托绘图纸张，托盘边缘设置挡边结构，可防止纸张在绘图过程中发生偏移，四组传动圆盘分别布置在托盘的左上、右上、右下、左下方位，通过连杆与中心笔架形成联动关系，调整任意一组圆盘的初始安装角度、连杆与轮盘的连接偏心距，都可以改变笔架的运动轨迹，从而绘制出完全不同的曲线图案。整套传动结构无需额外加工齿轮齿形，仅依靠轮盘与连杆的铰接配合即可实现运动传递，大幅降低了原型制作的加工难度，铰接位置采用小直径销轴连接，转动间隙控制在极小范围内，能够保证运动传递的精准度，避免绘图轨迹出现偏差。机构的运动输入可通过手动拨动任意轮盘实现，也可在任意轮盘的转轴处外接低速电机实现自动绘图，转轴位置预留标准连接轴径，可直接与常规小型驱动电机的输出轴配合，无需额外设计转接结构。在实际使用过程中，可根据绘制图案的复杂程度调整各连杆的长度参数，也可增减传动轮组的数量来拓展轨迹的丰富度，整套结构的运动逻辑清晰，零部件加工难度低，装配流程简单，既可以作为机械运动学的教学教具批量生产，也可以作为创意桌面摆件进行个性化定制，通过更换不同颜色的绘图笔、搭配不同纹理的纸张，能够产出兼具机械美感与艺术效果的创意绘图作品。
