柴油机燃油喷射器内部结构剖视设计

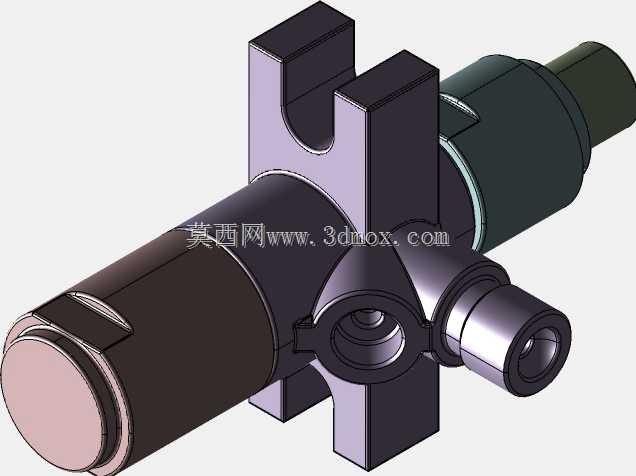

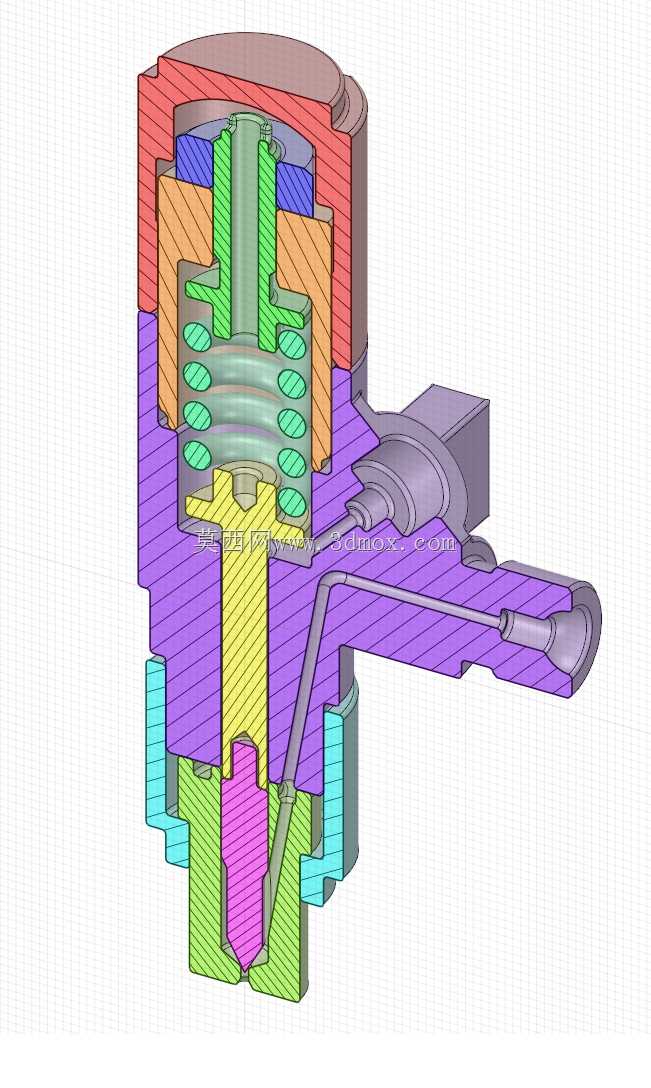

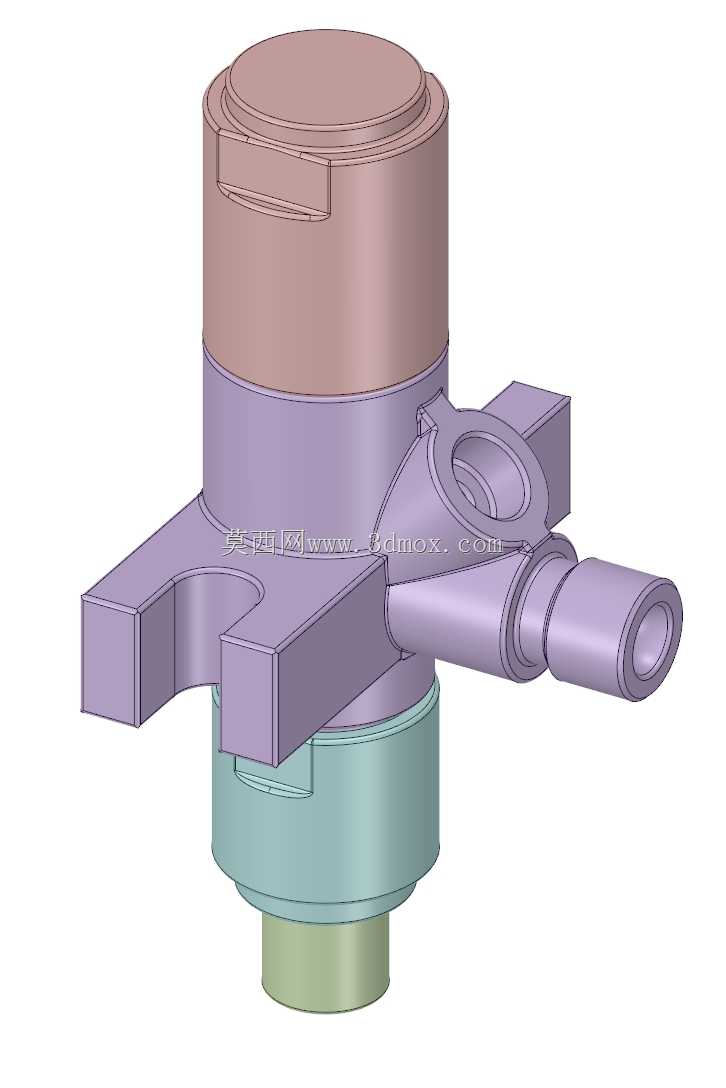

这款喷油器是内燃机燃油供给系统的核心精密部件，主要应用于车用柴油机、工程机械动力单元、农用机械动力机组等场景，承担燃油精准计量、高压雾化、定时喷射的核心功能，直接决定内燃机的动力输出效率、燃油消耗水平与尾气排放指标。该剖视模型完整还原了喷油器的内部装配关系，从顶部的进油接口、调压弹簧腔，到中部的针阀偶件配合段，再到底部的喷油嘴喷孔结构，以及侧置的回油通路都做了清晰的分层呈现，不同功能的零件采用差异化色彩区分，能够直观展现各部件的装配位置与配合逻辑。从设计思路来看，这款喷油器采用了常规的弹簧顶置式结构，调压弹簧布置在喷油器上腔，通过顶杆将预紧力传递给针阀，当高压燃油进入针阀中部的承压油腔时，燃油压力克服弹簧预紧力将针阀顶起，高压燃油即通过底部的喷孔雾化喷入燃烧室；当供油压力下降时，弹簧迅速推动针阀复位，切断燃油喷射，避免出现滴油、二次喷射等异常工况。侧置的回油通路用于导出针阀配合间隙泄漏的燃油，同时可带走部分工作热量，避免喷油器内部过热导致燃油气化形成气阻，影响喷射稳定性。从安装边界来看，该喷油器采用上部法兰压紧式安装结构，安装时需保证喷油嘴伸出缸盖底面的高度符合匹配燃烧室的设计要求，侧部的进油接头采用标准高压油管连接接口，回油接口可适配常规回油软管，整体径向安装尺寸紧凑，能够适配多数小排量柴油机的缸盖安装空间，喷油嘴头部采用多喷孔对称布置设计，可保证燃油雾化后均匀分布在燃烧室空间内，与进气涡流充分混合提升燃烧效率。模型完整呈现了针阀与针阀体的精密配合间隙、弹簧的预紧调节结构、各密封端面的位置关系，能够直观展现喷油器的工作原理与装配逻辑，可用于内燃机原理教学、供油系统匹配设计参考、维修装配工艺演示等场景，帮助相关人员快速理解喷油器的工作过程与结构特点，在进行动力系统匹配时，可参考该模型的外部接口尺寸与安装定位方式，完成喷油器在缸盖上的布置设计，同时可根据内部弹簧刚度、针阀承压面积、喷孔直径与数量的参数关系，调整喷油开启压力与雾化特性，适配不同排量、不同功率需求的内燃机产品。
