家用吸顶吊扇驱动主机结构设计

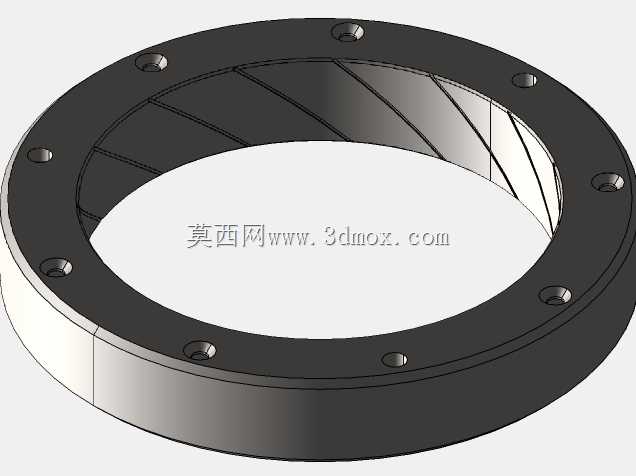

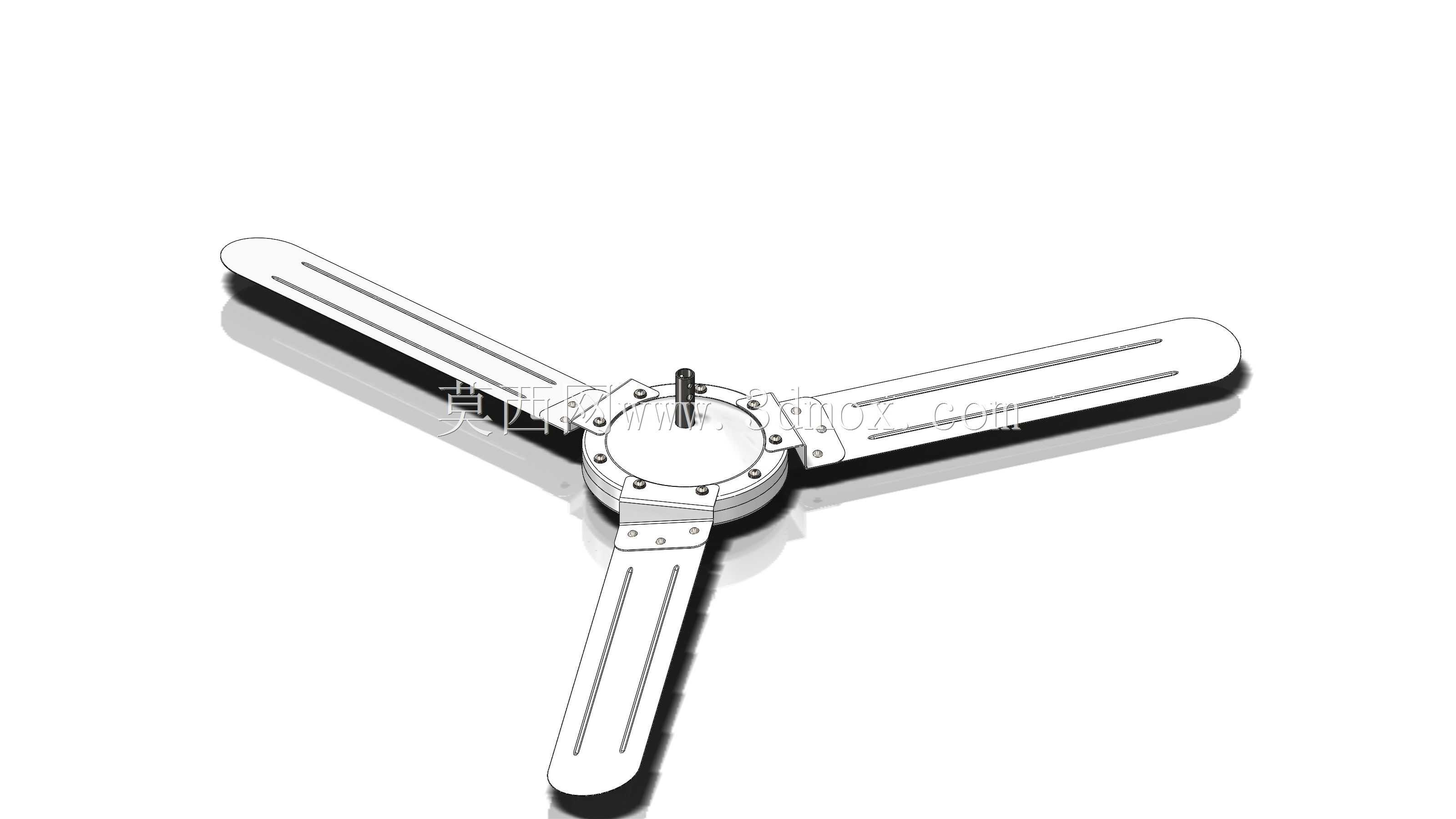

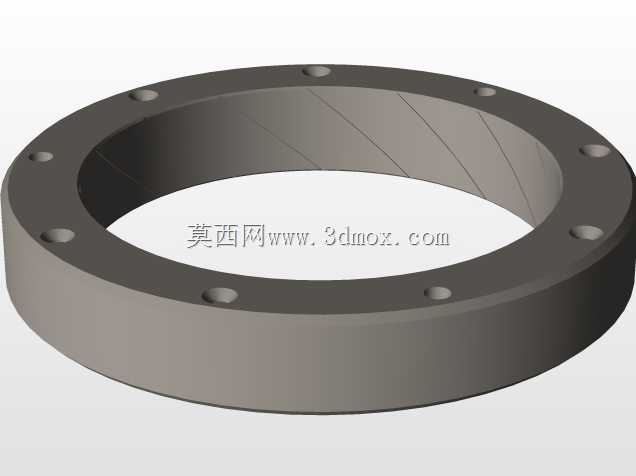

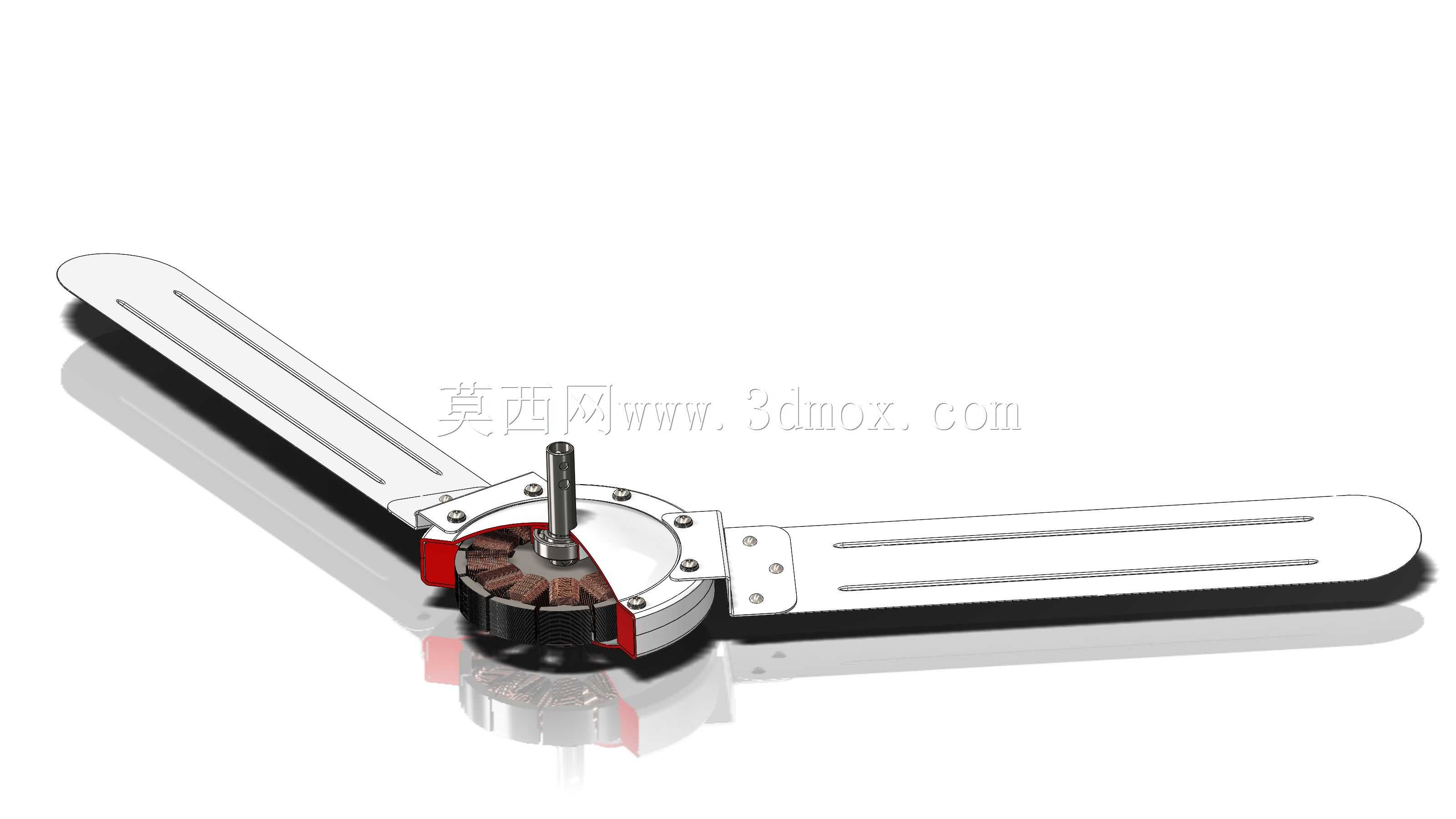

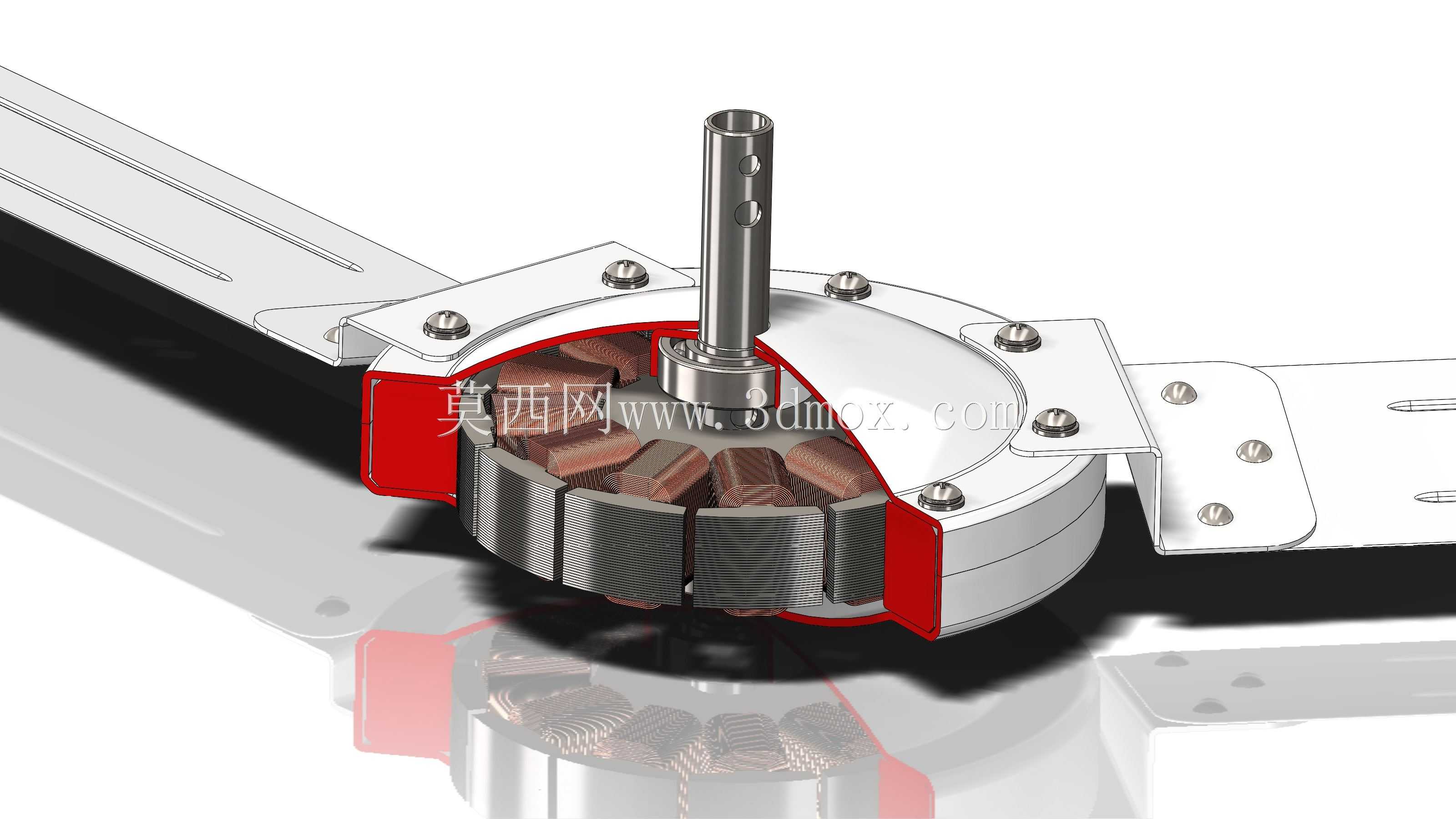

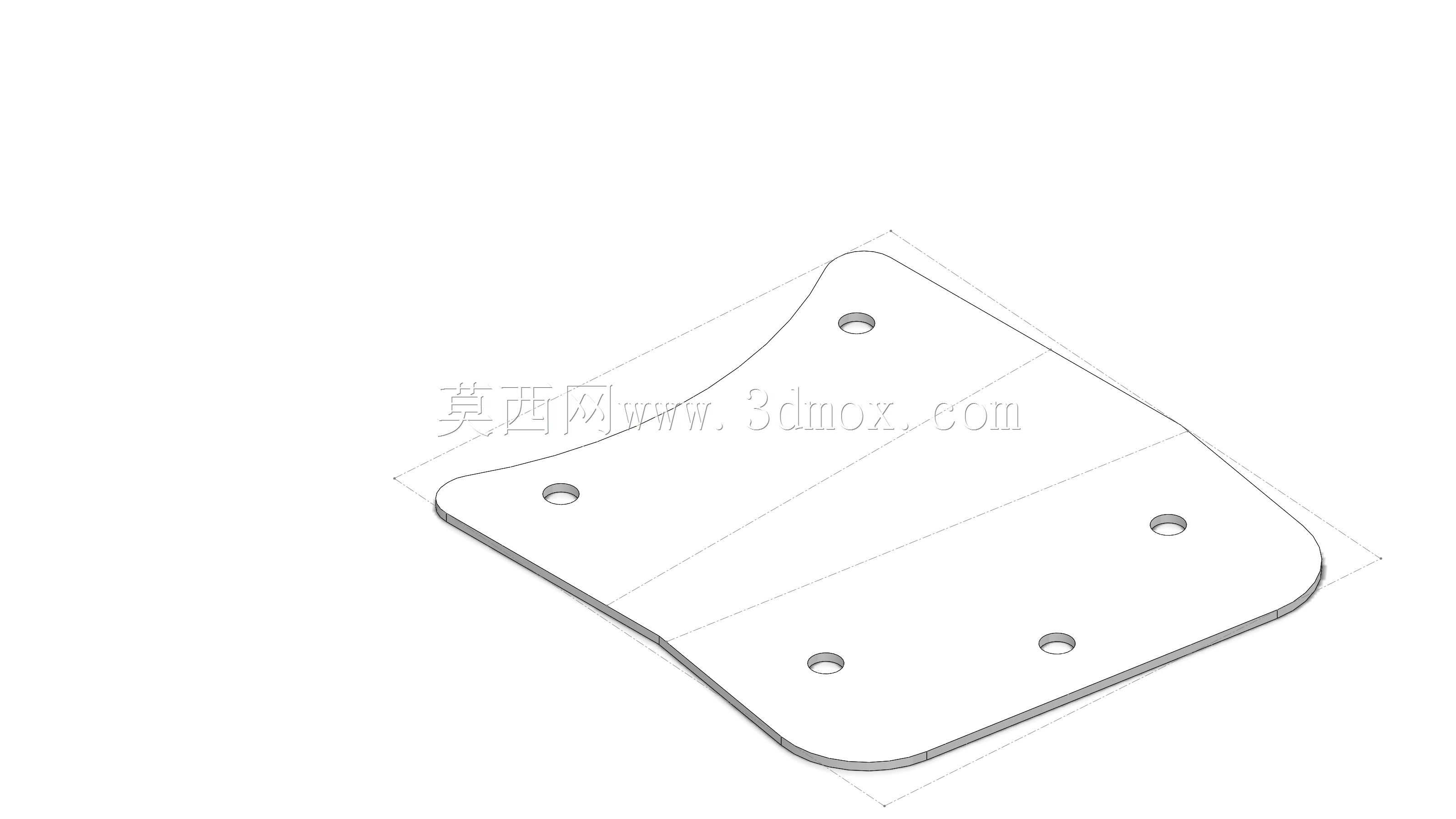

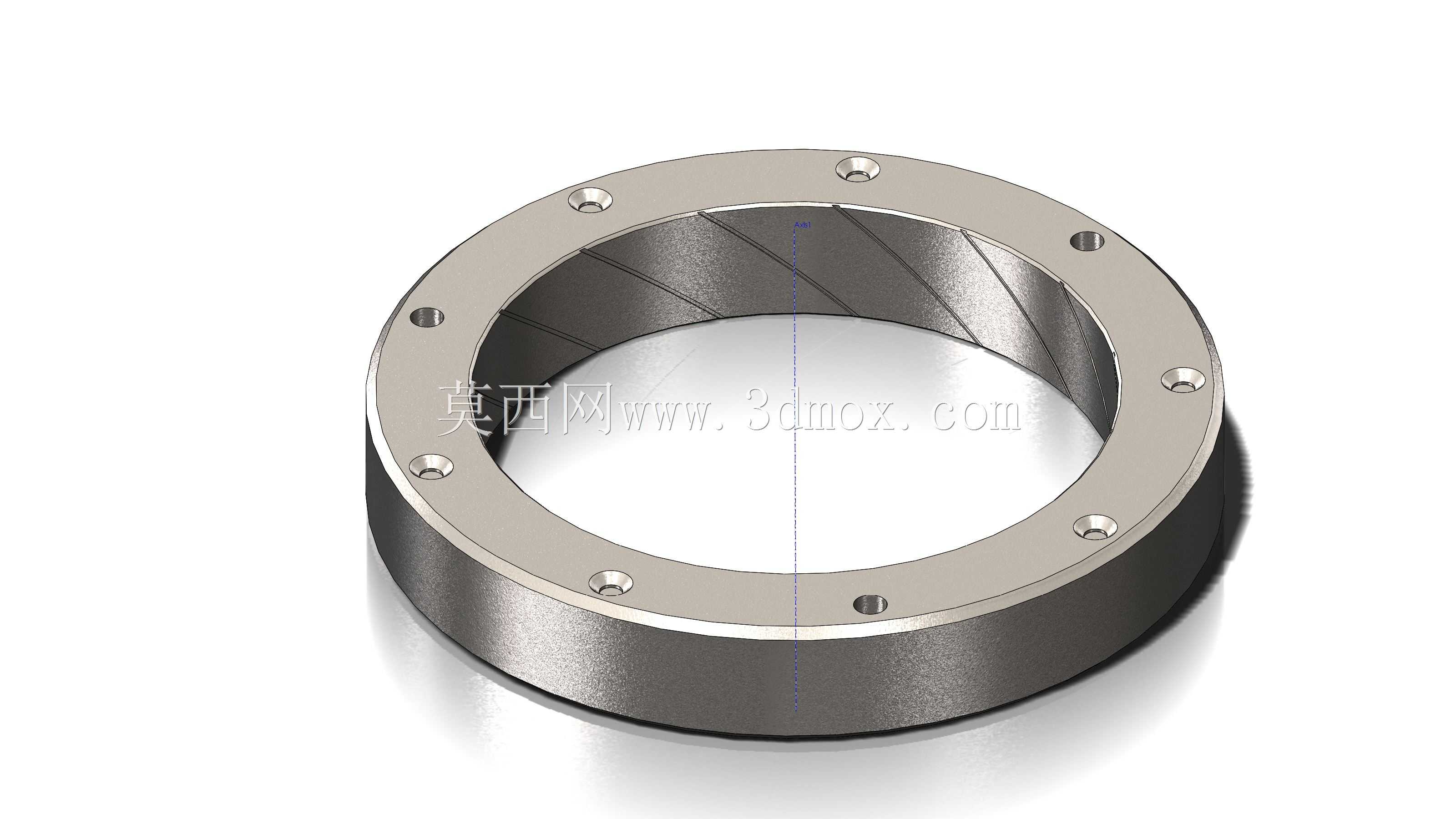

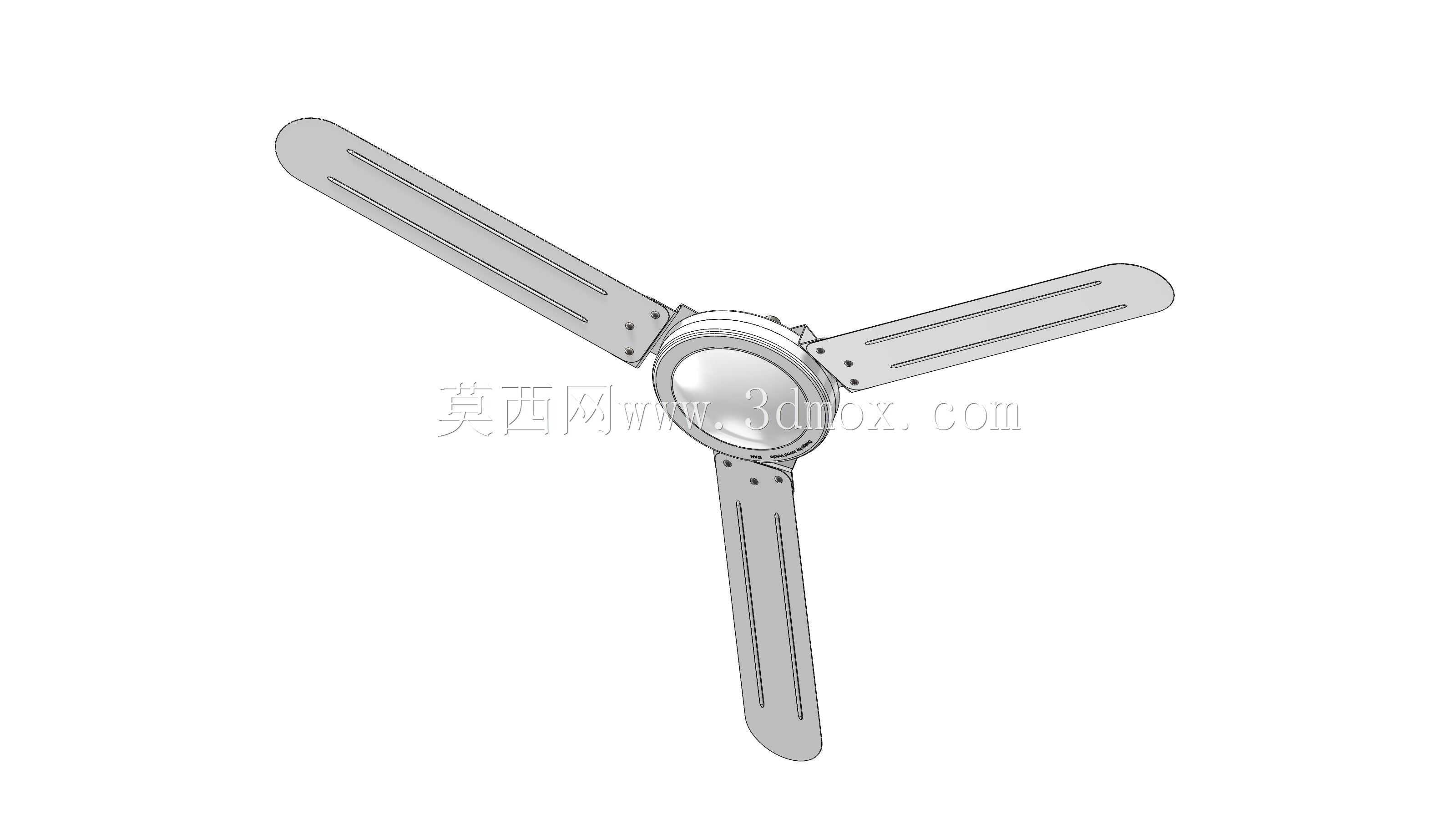

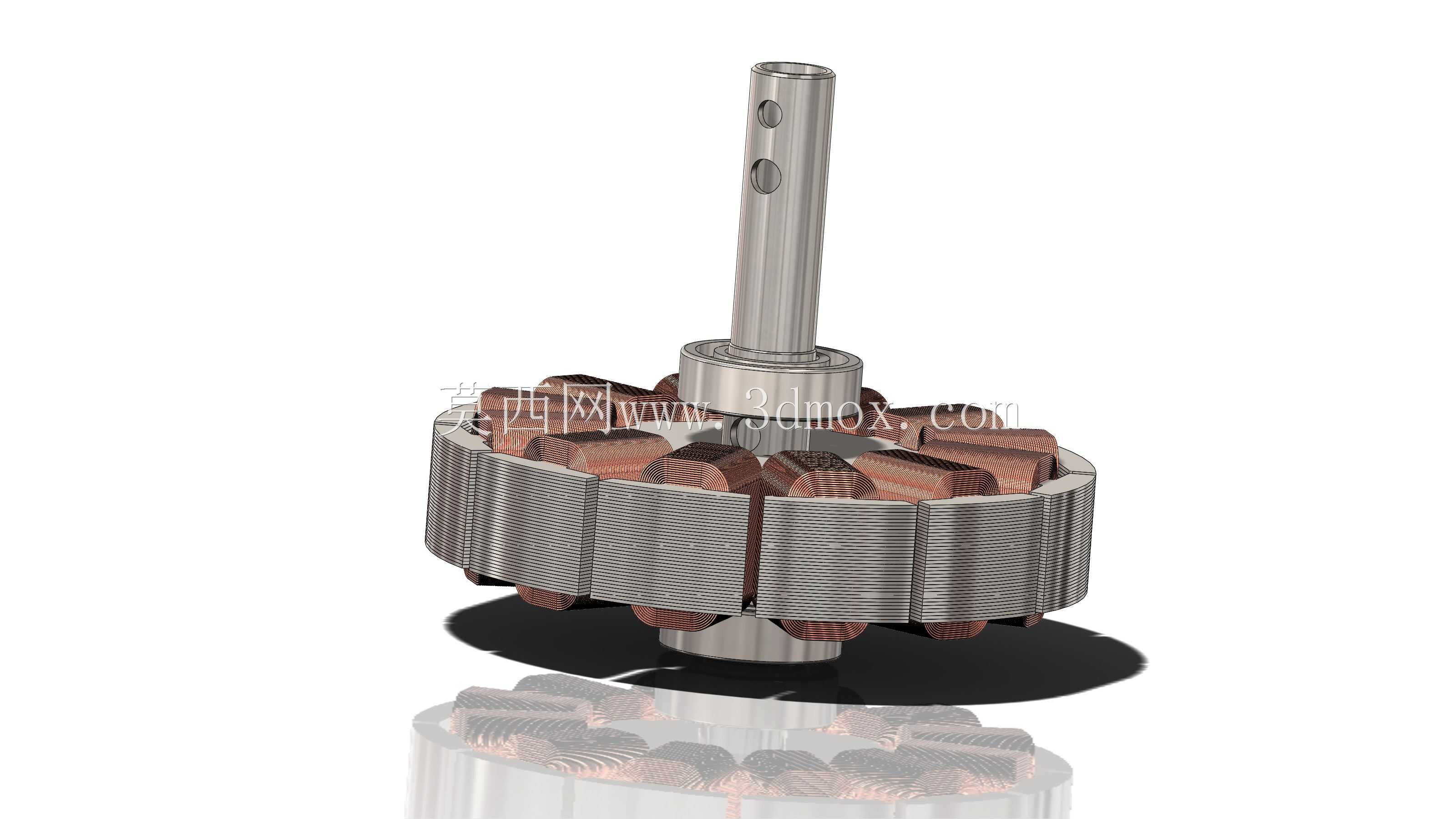

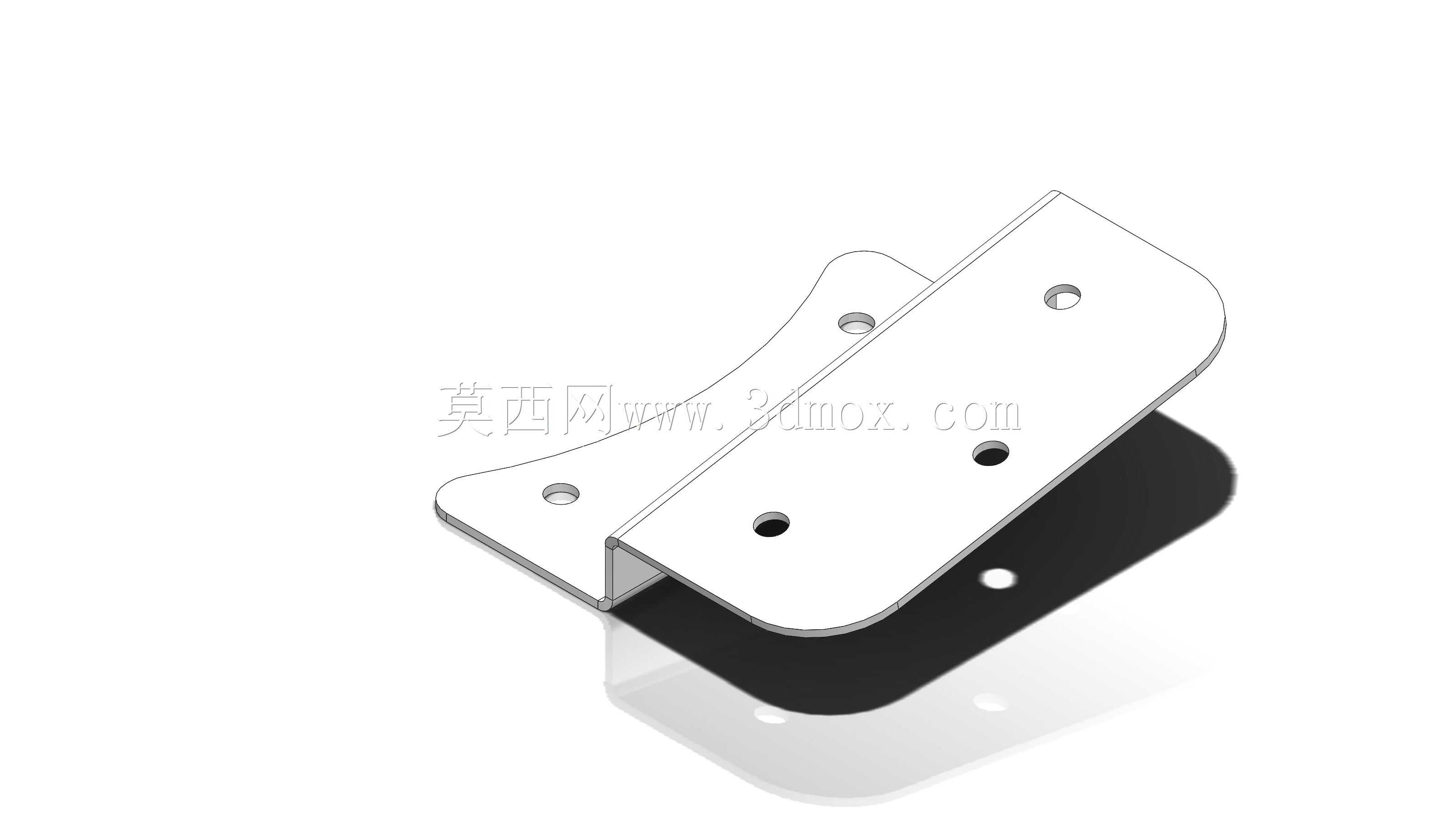

这款吊扇驱动主机结构，主要面向民用住宅、商用办公场所的顶部通风降温场景，作为吊扇的核心动力承载部件，承担着动力输出、扇叶固定、整机承重的核心作用，区别于普通台扇、落地扇的侧置或立式安装结构，该结构完全适配天花板吊装的使用需求，能够在长期悬挂状态下稳定输出旋转动力，带动多片扇叶匀速转动，推动室内空气形成大范围循环气流，在夏季配合空调使用能够快速均衡室内温度，降低空调能耗，春秋季单独使用也能提升室内空气流通性，提升空间内的舒适感。从功能特性来看，该结构采用外转子电机的布局形式，将定子绕组与铁芯固定在中心主轴位置，转子外壳直接作为动力输出端连接扇叶安装支架，相比传统内转子加减速结构的吊扇，这种设计省去了中间传动部件，运转时的机械损耗更低，运行噪音更小，同时动力传递效率更高，长时间运转的发热控制表现更优。中心主轴采用中空带定位孔的金属轴结构，既可以作为整机的承重支撑件，将整机重量传递到天花板的固定吊点上，也可以预留走线空间，方便后续加装照明组件、调速模块的线路排布，轴身的定位孔能够精准锁定定子的安装位置，避免长期运转过程中定子出现移位、偏心的问题，降低运转抖动的概率。设计过程中充分考虑了吊装场景的安装边界与安全需求，扇叶安装支架采用折弯成型的金属件，通过多颗紧固螺丝与转子外壳刚性连接，每个支架的安装孔位都做了同轴度校验，保证三片或多片扇叶安装后整体动平衡符合要求，避免高速转动时出现整机晃动的问题。上下端盖采用冲压成型的金属壳体，边缘通过周向均匀分布的螺丝锁紧密封，既可以防护内部的定子、转子结构不受灰尘、潮气侵蚀，也能形成规整的外形，适配各类室内装修风格。端盖与中心主轴的配合位置预留了轴承安装位，采用深沟球轴承支撑转子转动，能够同时承受径向与轴向的载荷，匹配吊装状态下整机的轴向承重需求，保证长期运转的顺滑度。整机的安装边界充分适配常规家装的天花板吊点尺寸，中心主轴的顶端可以直接连接标准的吊装固定件，不需要额外定制转接结构，扇叶支架的伸展长度控制在合理范围内，安装后不会出现扇叶距离天花板过近影响气流，或是距离顶面过远导致安装不稳的问题，外壳的红色装饰段既可以作为结构加强区，也能起到视觉标识作用，方便安装时对准定位。
