带支架轮轴组件爆炸结构展示

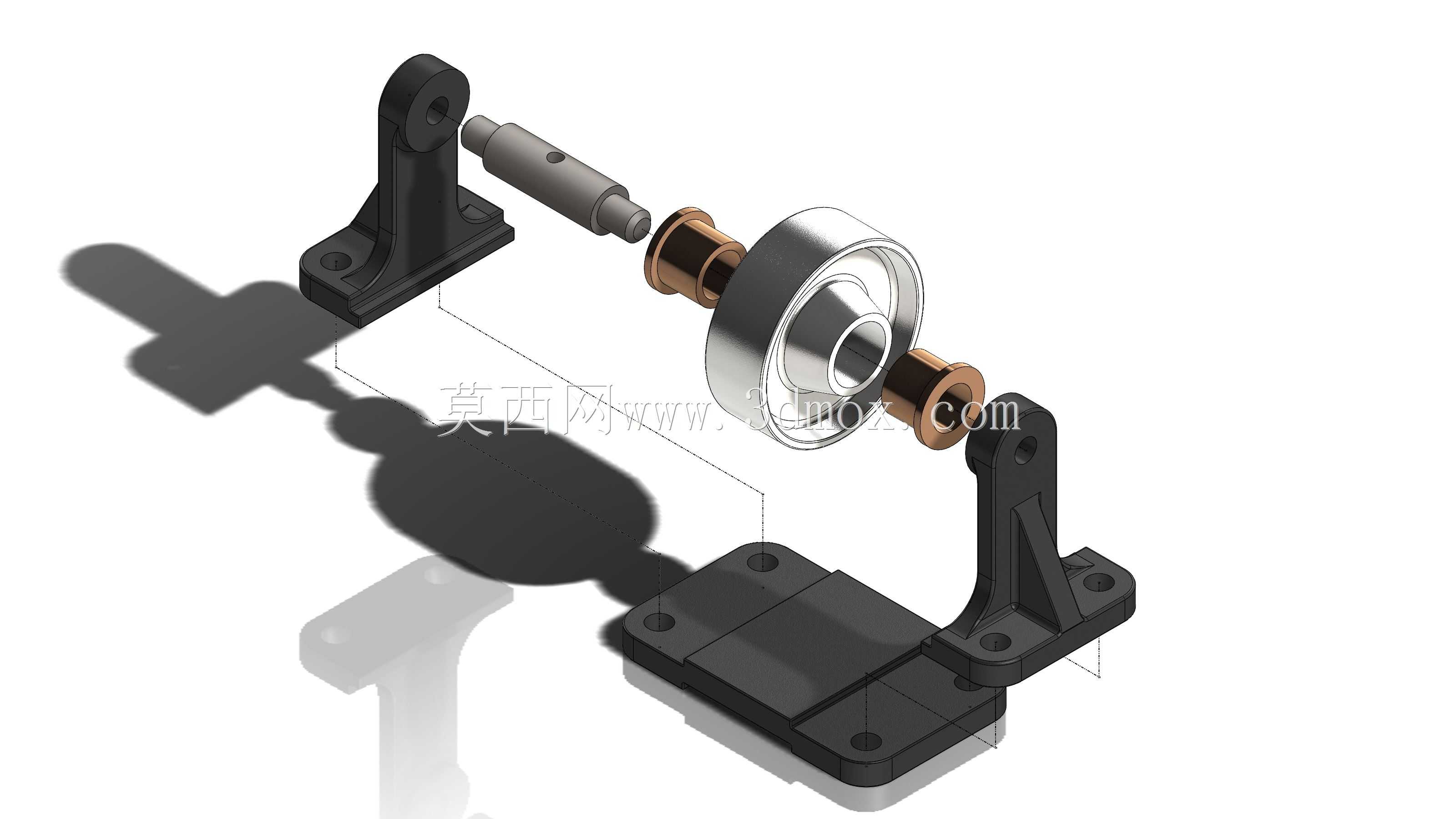

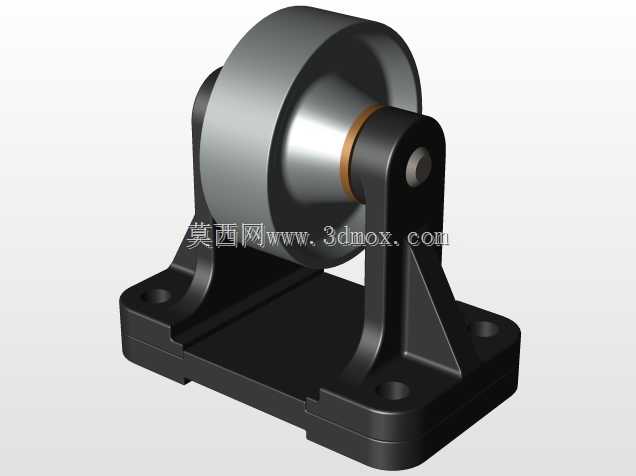

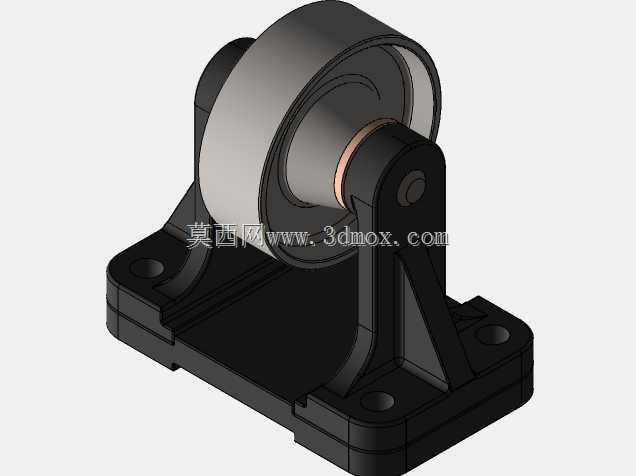

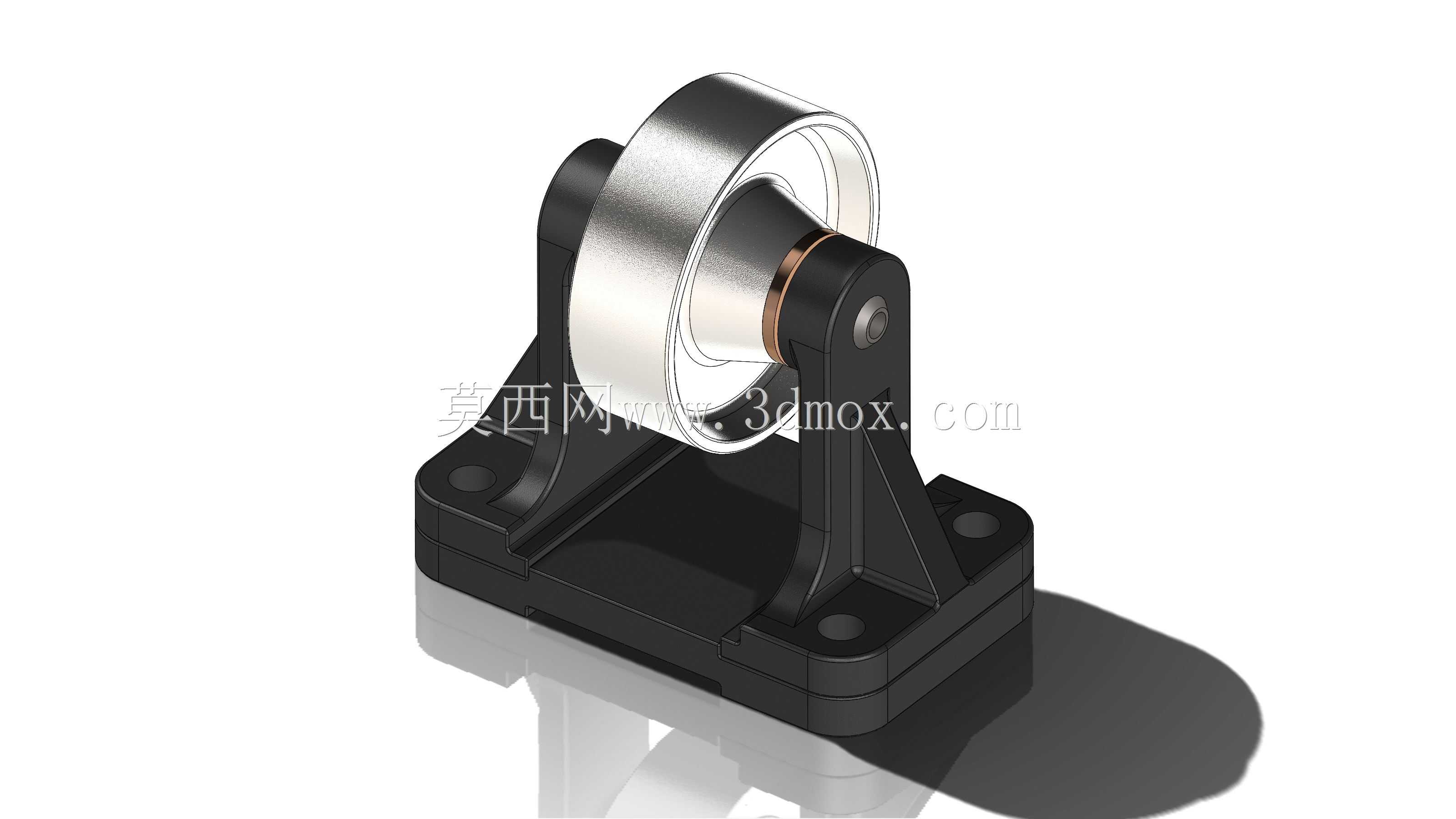

　　这套轮轴支撑组件常见于轻型输送线的从动端、小型工装的导向轮组以及教学演示用机械结构实训台，核心作用是为回转滚轮提供稳定的径向与轴向支撑，同时通过一体式安装底座实现与设备机架的快速定位固定。从爆炸视图能清晰看到整套构件的组成逻辑：两侧对称布置的立式支撑座采用带加强筋的L型结构，底座开设四个沉头安装孔，安装时可通过螺栓直接锁附在设备型材或钢板机架上，支撑座上部的同轴孔位用于穿装芯轴，孔位与芯轴的配合公差选用H7/h6间隙配合，既保证芯轴拆装便捷，又能控制径向跳动量在合理范围内，避免滚轮转动时出现偏摆卡顿。芯轴采用阶梯轴设计，不同轴段分别对应支撑座孔位、轴套、滚轮内孔的安装定位，轴端的扁位结构可与端部锁紧件配合，防止芯轴随滚轮同步转动，

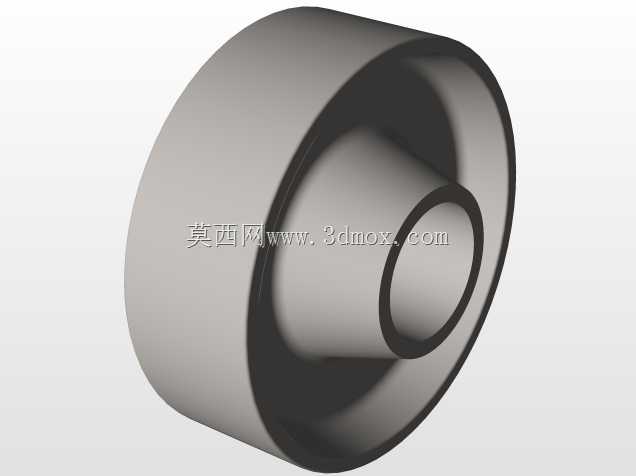

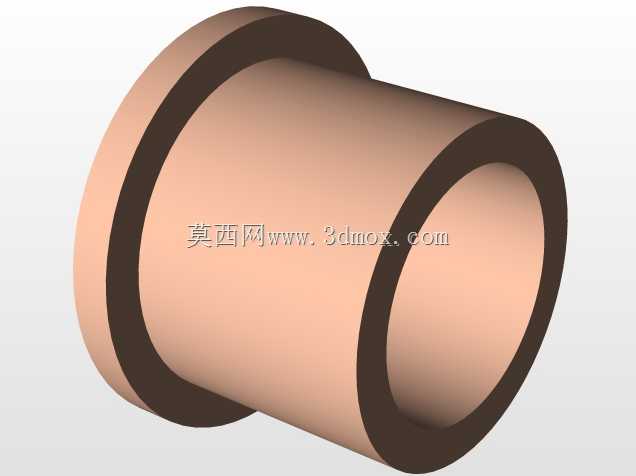

　　减少支撑座孔位的磨损。滚轮与芯轴之间设置有铜质轴套，轴套一方面作为滑动摩擦副降低滚轮转动阻力，另一方面可在磨损后单独更换，无需整体报废芯轴或滚轮，大幅降低后期维护成本。滚轮采用带轮毂的轮式结构，轮缘可根据实际使用场景包覆橡胶、聚氨酯等材质，或是直接采用金属轮面适配金属导轨的滚动导向需求，轮毂两侧的凸台结构可与轴套端面贴合，实现滚轮的轴向定位，避免运转过程中出现轴向窜动。设计这类轮轴组件时，首先要确认滚轮的额定承载能力，根据负载大小核算芯轴的最小轴径，避免芯轴受弯出现挠度变形，影响转动顺畅度；其次要保证两侧支撑座的安装孔同轴度，加工时需采用一次装夹镗孔的工艺，或是设计定位止口保证装配后同轴度误差控制在0.02mm以内，

　　防止芯轴安装后出现别劲现象。安装边界方面，整套组件的底座安装孔距需匹配常用铝型材的槽距或是标准钢板的安装孔位，支撑座的高度决定了滚轮中心距安装面的高度，选型时需根据输送面高度、导轨间距调整对应尺寸，滚轮的宽度则要匹配导向轨道的宽度，预留1-2mm的侧向间隙避免卡滞。在实际设备运行中，这类轮轴组件的转速通常不超过300r/min，属于低速回转构件，日常维护只需定期在轴套位置加注润滑脂，检查锁紧件是否松动即可，无需复杂的保养流程。从建模逻辑来看，做这类装配体时优先绘制核心的滚轮零件，根据滚轮的内孔尺寸确定轴套的外径与芯轴的对应轴段直径，再根据芯轴的支撑跨度设计两侧支撑座的高度与加强筋厚度，最后通过装配约束将各零件按实际装配关系组合，

　　添加爆炸视图时需按照实际拆装顺序拖动零件，保证爆炸后的位置能清晰展示每个零件的装配关系与配合面，方便加工人员与装配人员快速理解结构组成。这类结构虽然简单，但在各类轻型自动化设备、工装夹具、输送装置中应用极广，很多新手工程师在设计时容易忽略支撑座的加强筋设计，导致支撑座受侧向力时出现断裂，或是轴段长度设计不合理导致滚轮轴向窜动量过大，因此在建模阶段就要充分考虑实际受力情况与装配公差，避免后期加工装配出现问题。
