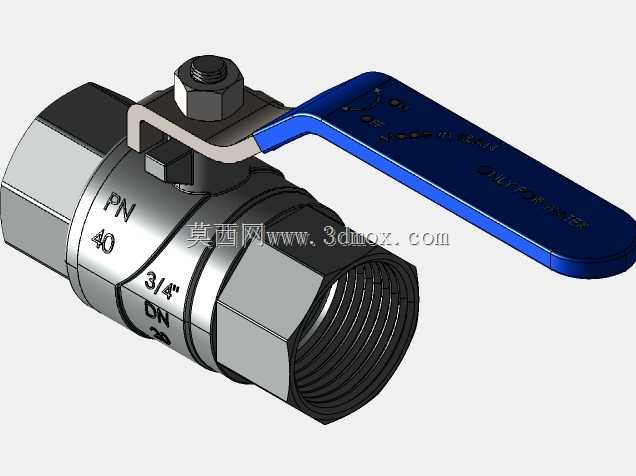

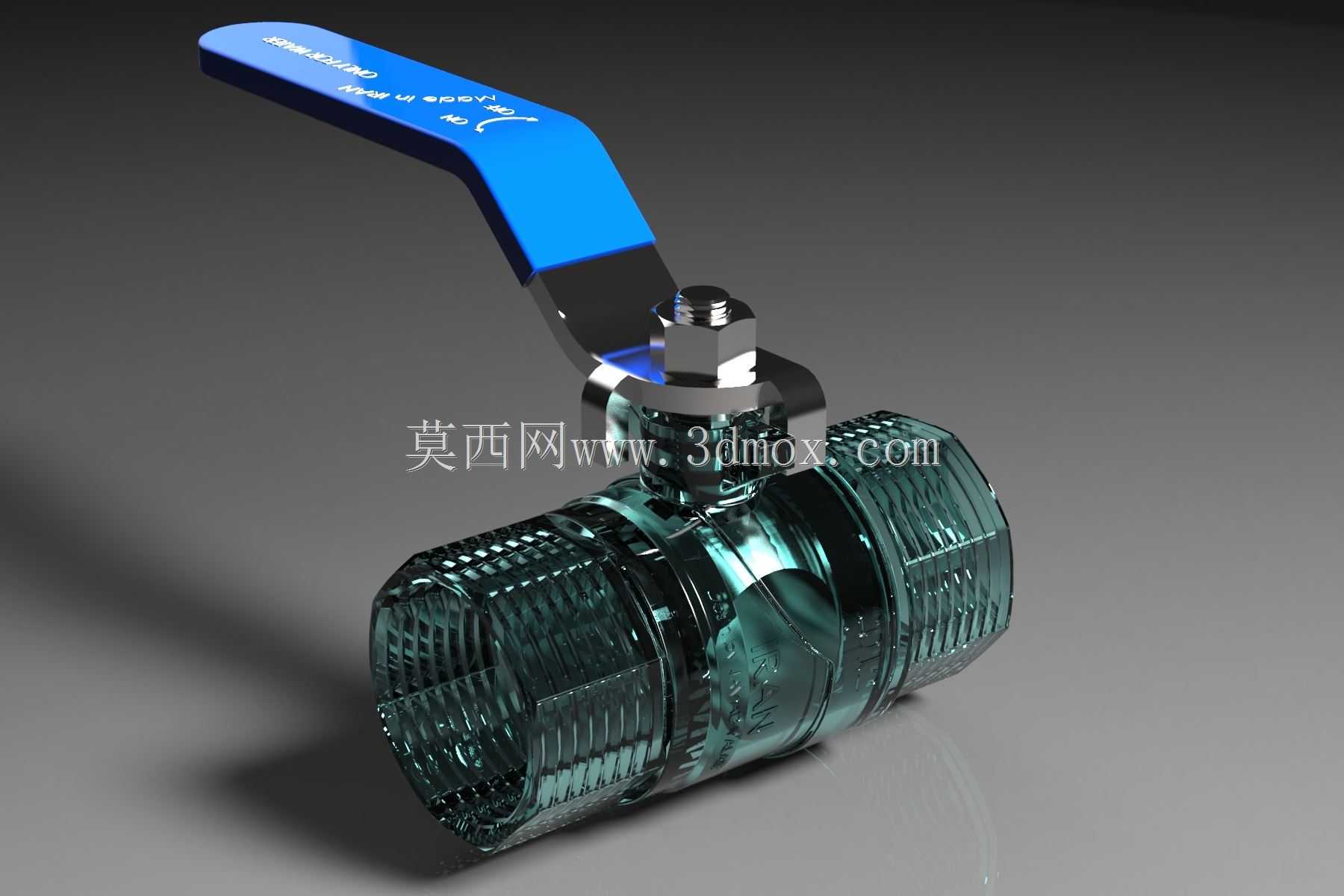

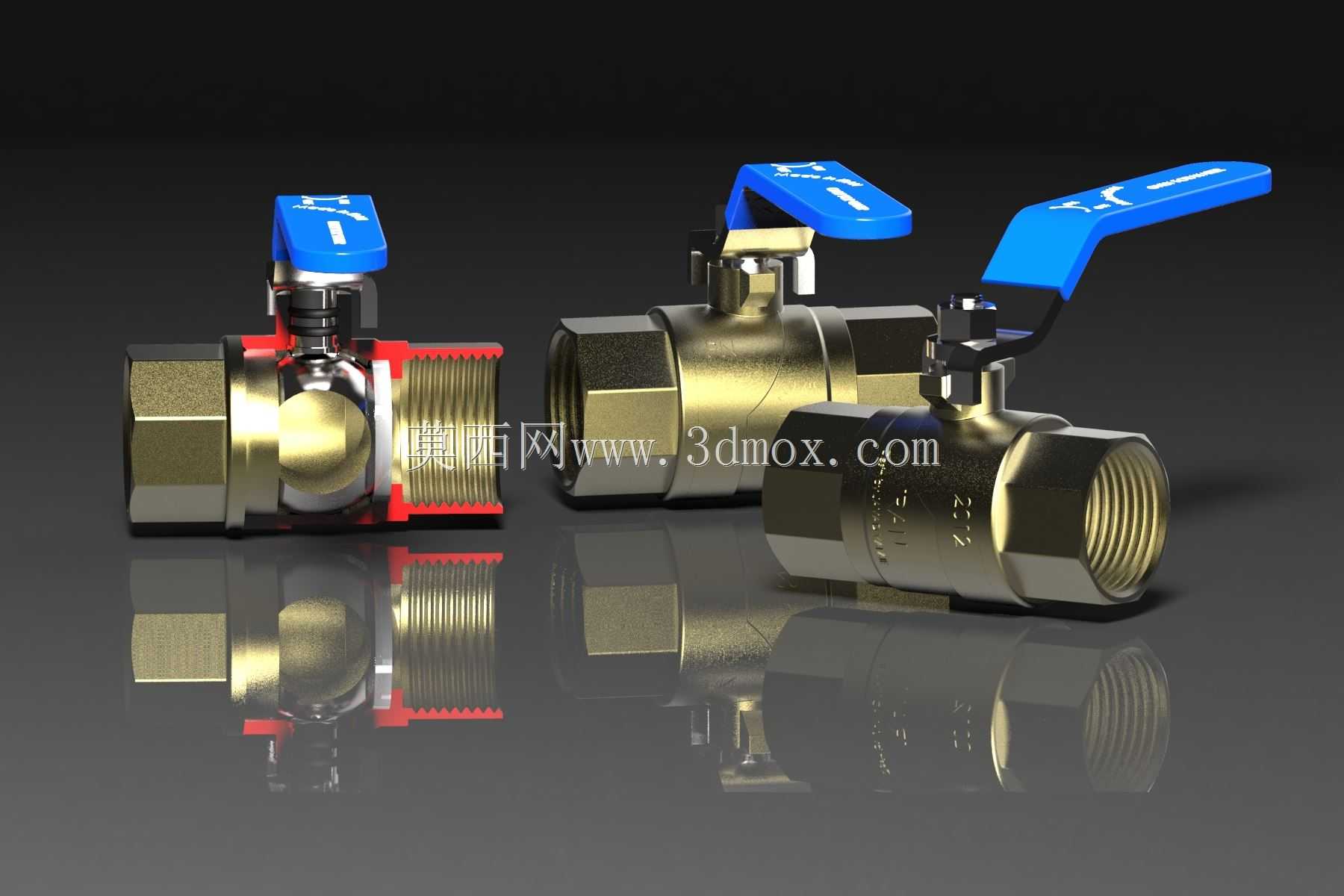

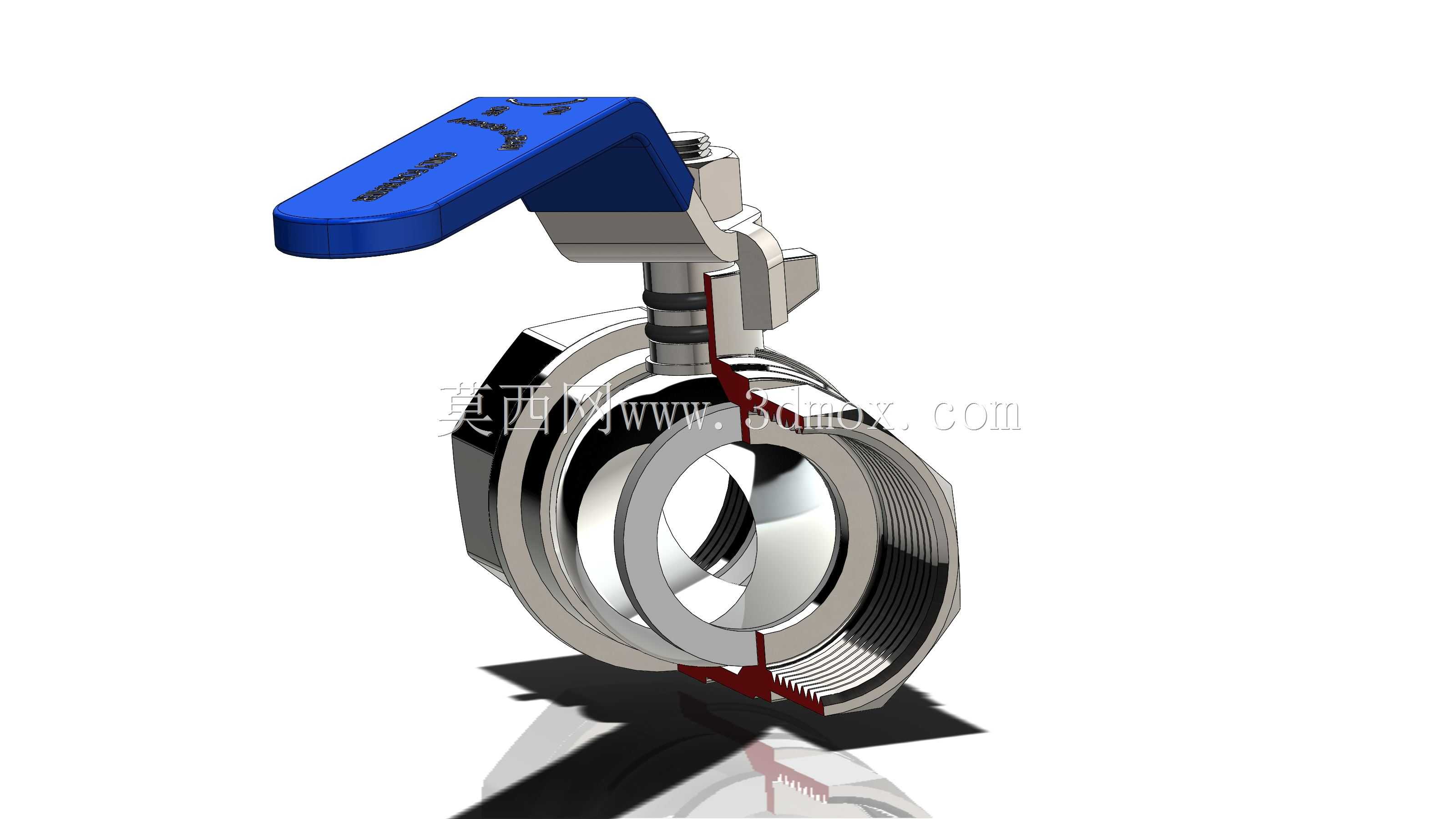

0.75英寸手动螺纹连接球阀结构

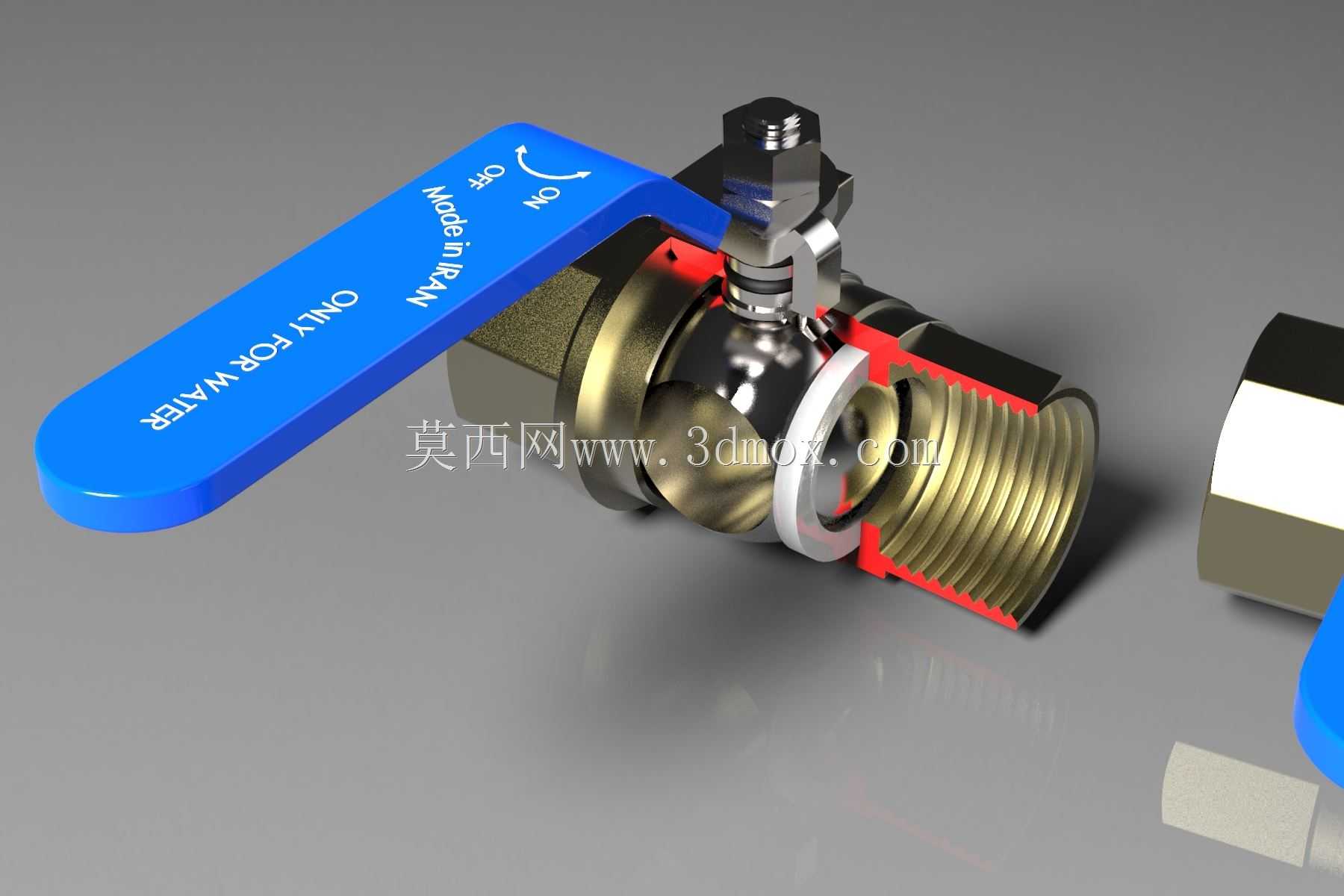

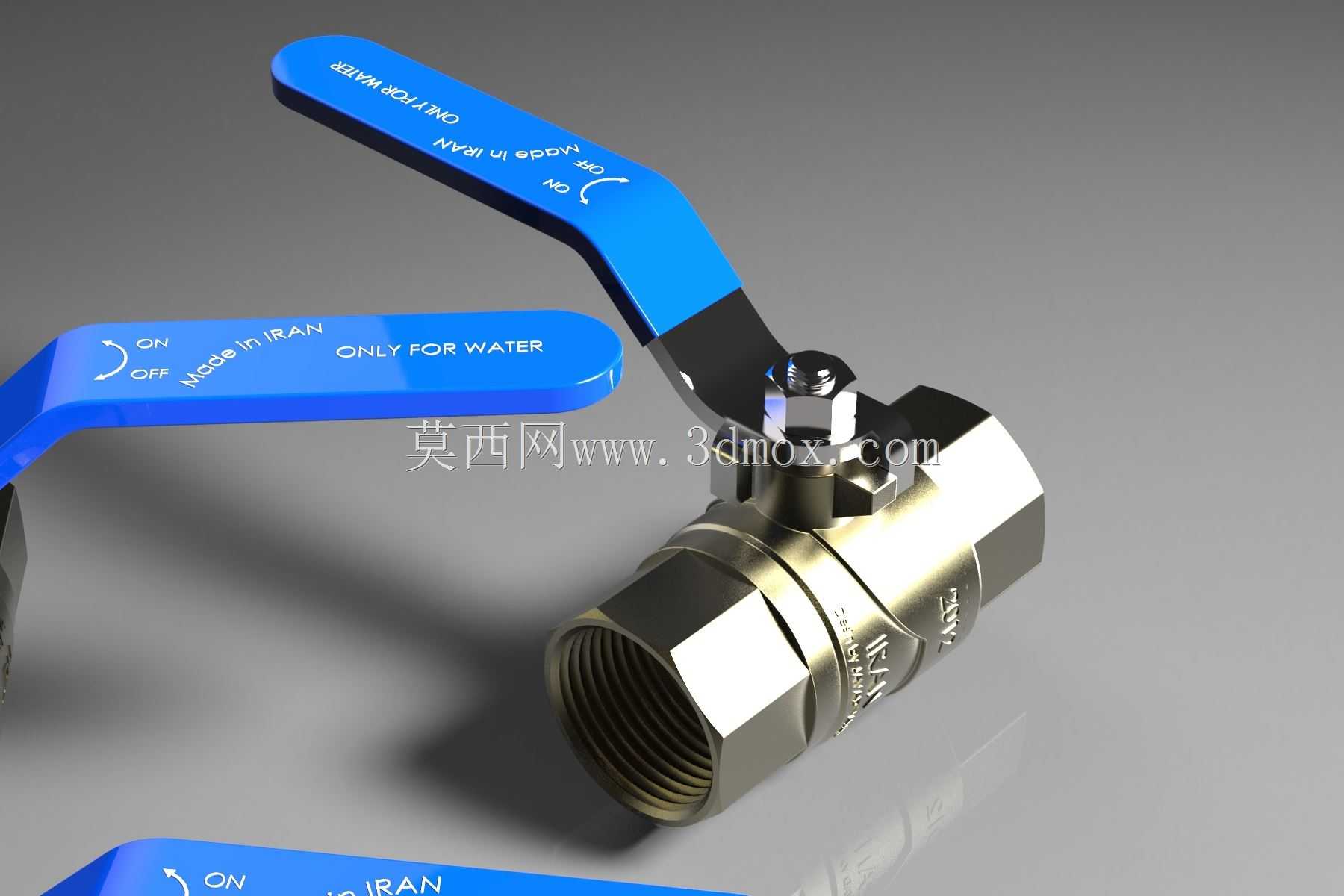

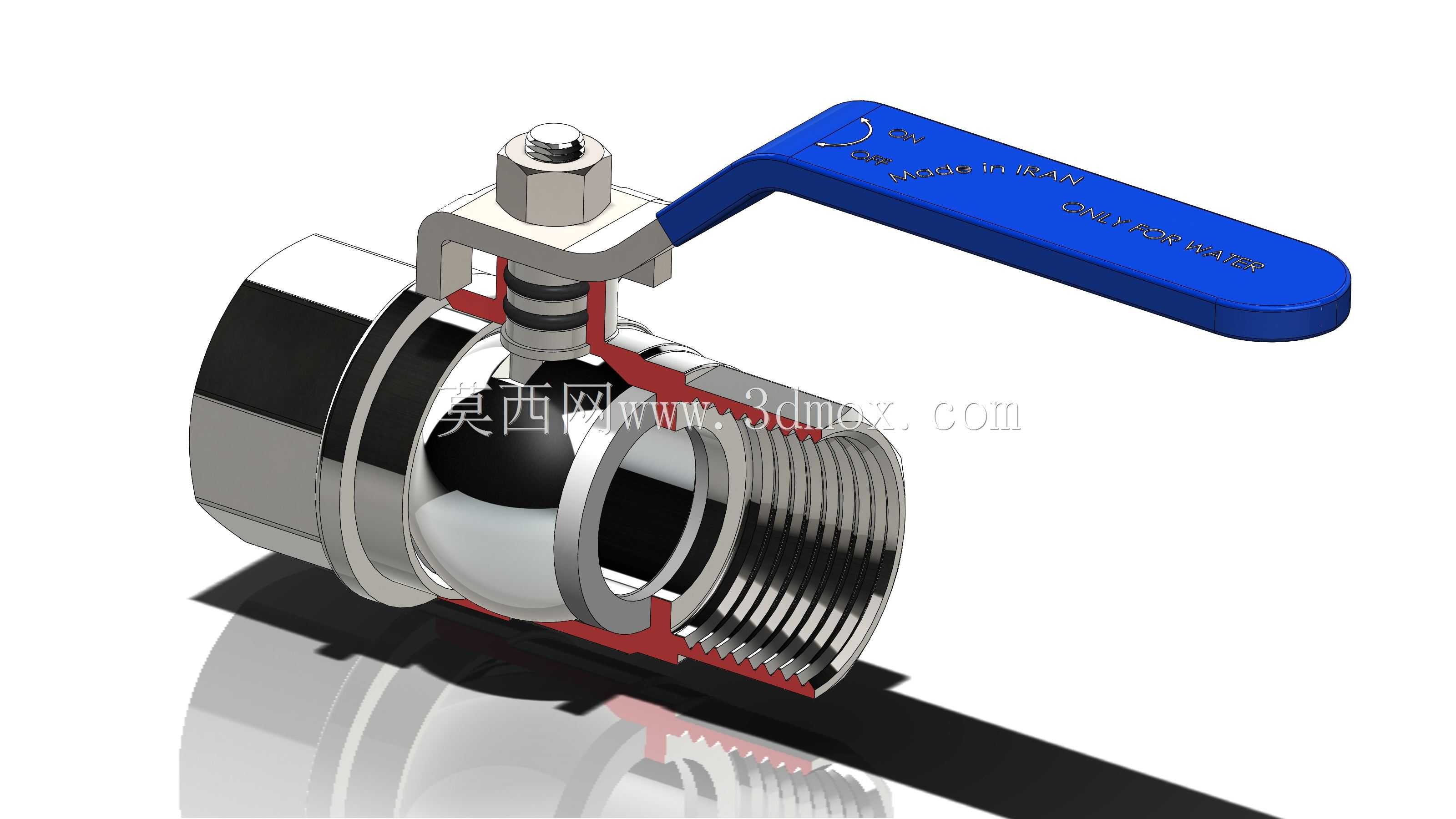

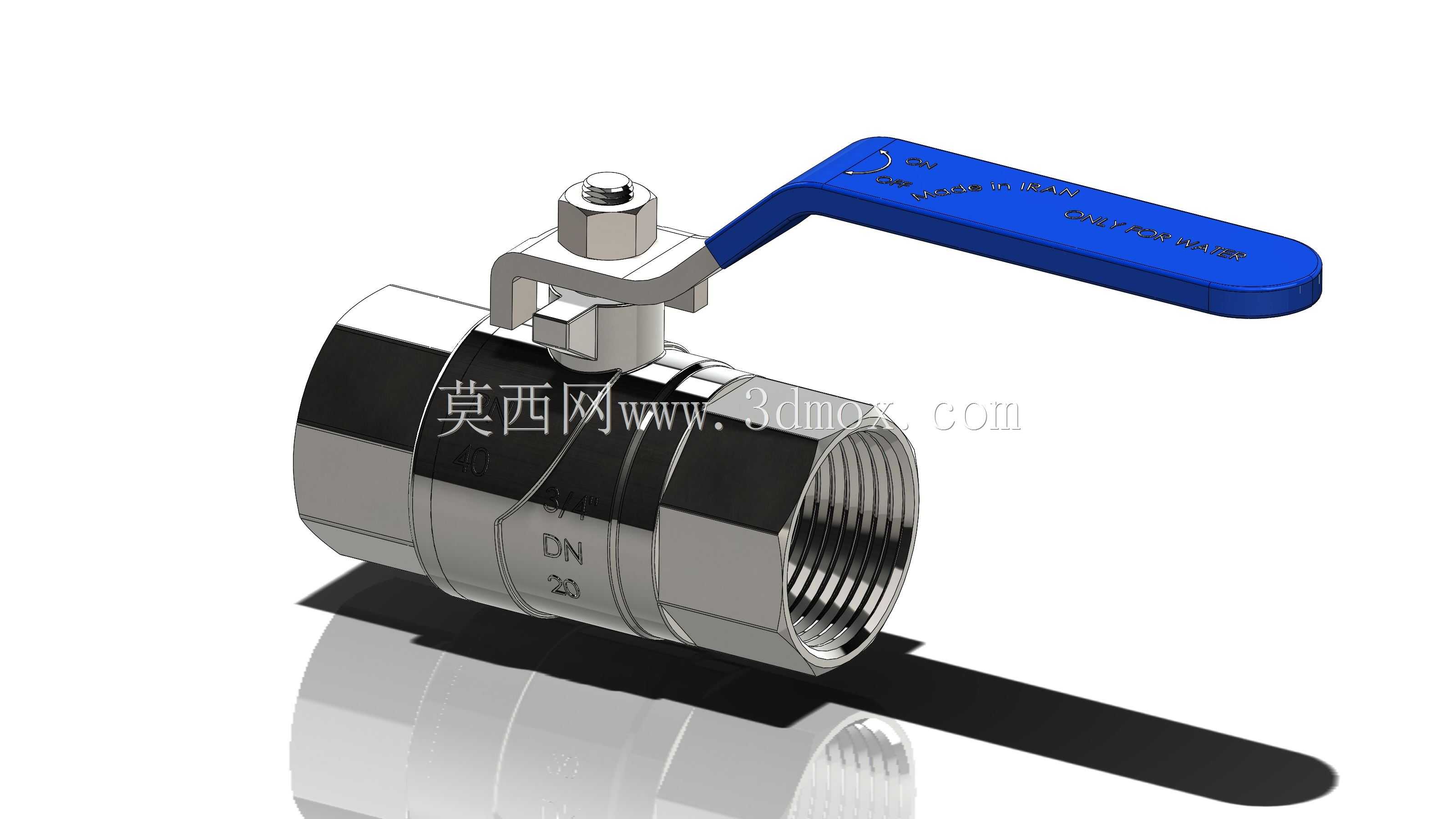

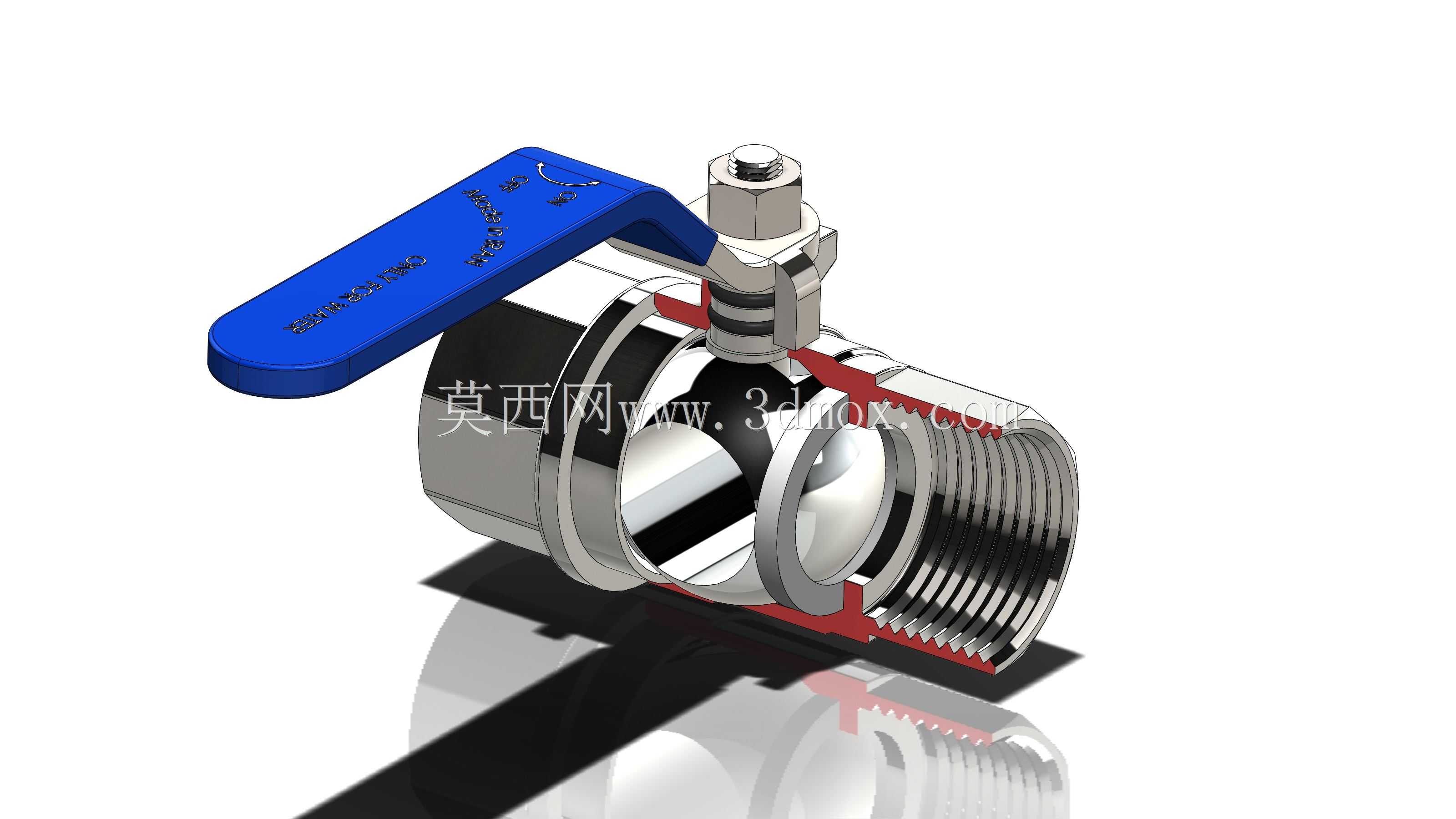

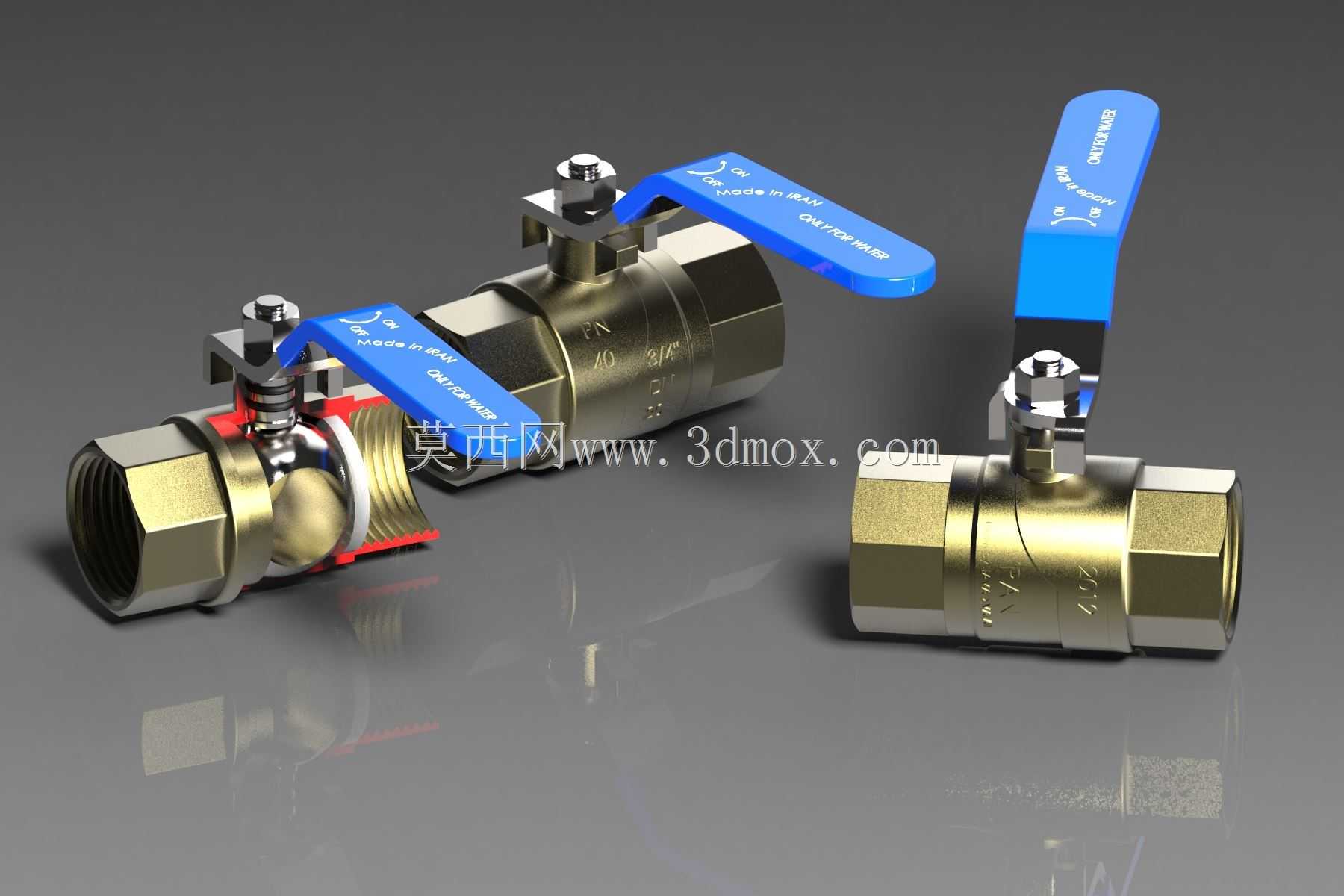

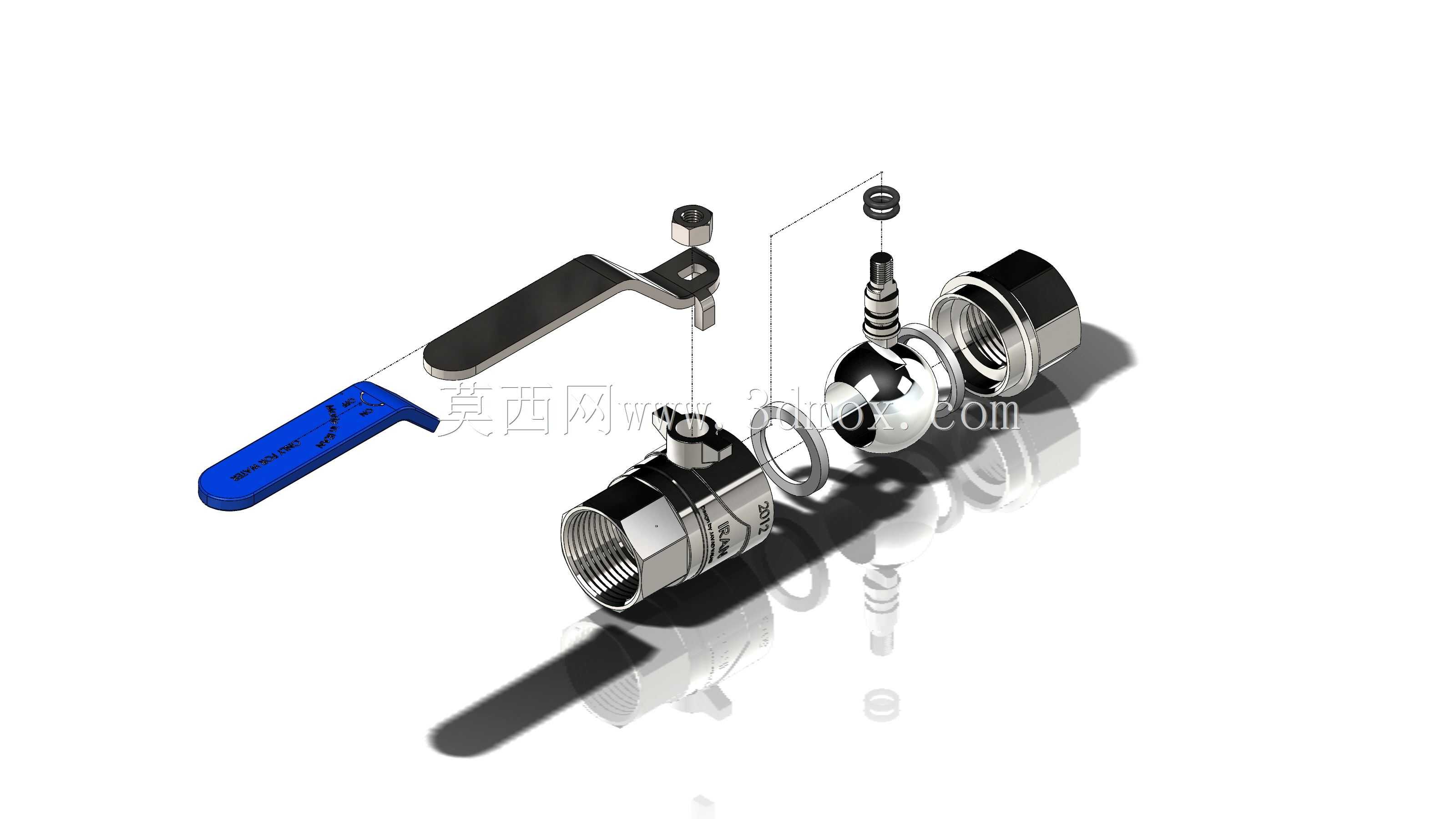

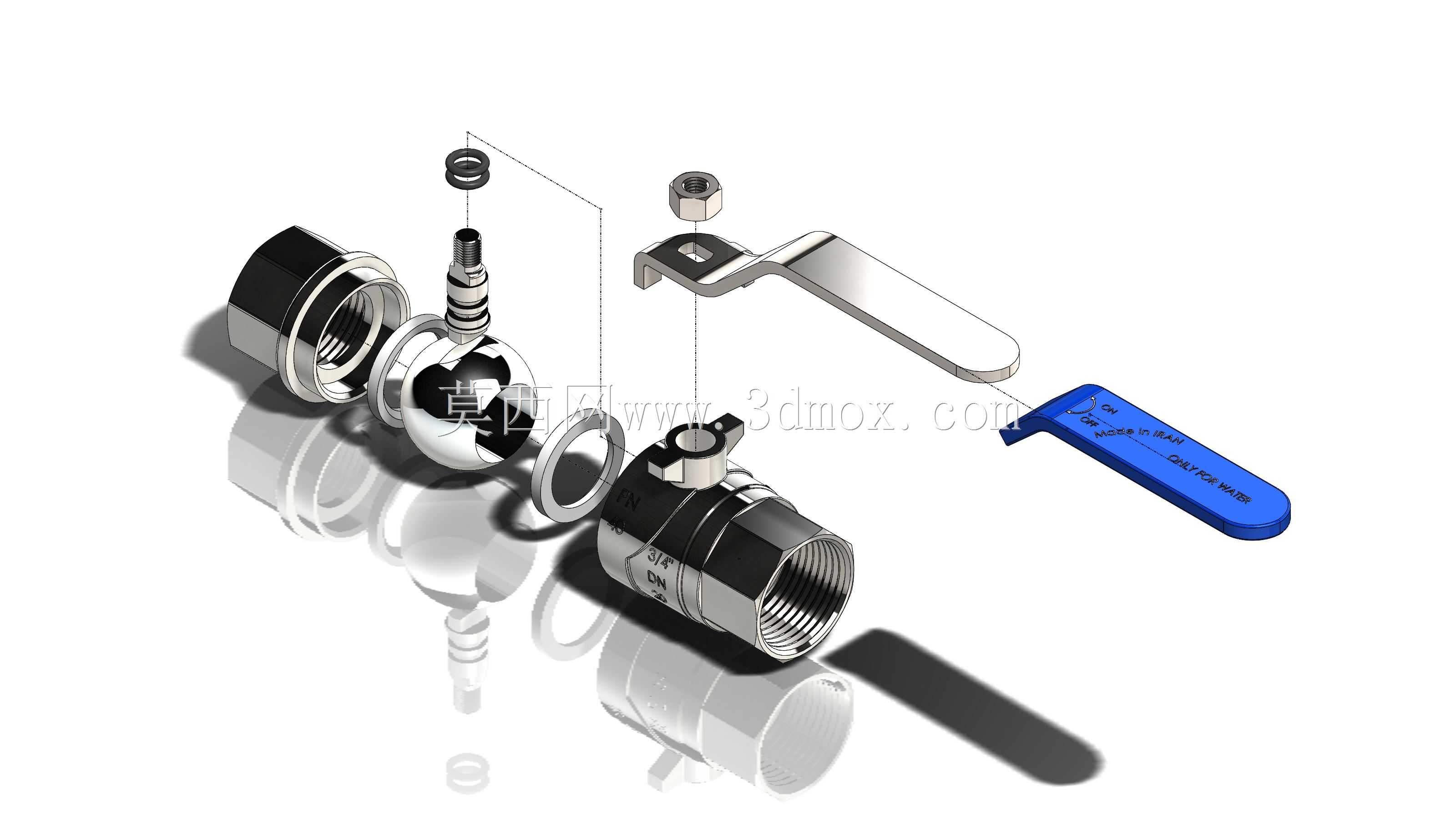

这款0.75英寸规格的手动球阀，是民用给排水、小型工业流体输送、家装水暖管路、小型气动液压回路中极为常用的通断控制构件，核心作用是通过手柄操作实现管路内流体的导通与截断，适配水、低压气体、轻质油品等多种常规介质的输送场景，在户内供水支路、小型设备冷却回路、气动工具供气管路、家装燃气支路等场景中都能见到这类阀件的应用，凭借结构简单、操作便捷、密封可靠的特点，成为小通径管路控制的首选阀类之一。从功能特性来看，这款球阀采用浮动球密封结构，球体带贯通流道，当手柄与管路方向平行时，流道完全导通，介质流动阻力极小，几乎无压损；当手柄旋转90度与管路垂直时，球体密封面与阀座密封圈紧密贴合，实现完全截断，密封性能稳定，操作仅需90度旋转即可完成开关动作，相比闸阀、截止阀的多圈旋转操作，开关效率更高，也更便于日常快速通断操作。从设计思路来看，这款阀件采用分体式螺纹连接结构，整体拆分为阀体、带流道的密封球体、阀杆、操作手柄、锁紧螺母、密封垫圈、端部连接螺帽几个核心部件，所有部件都采用同轴装配逻辑，部件之间的配合公差经过精准匹配，既保证球体转动时的顺畅度，又能避免介质从部件配合间隙渗漏；端部采用内螺纹连接设计，可直接与同规格的外螺纹管路对接，无需额外焊接或法兰转接，安装操作门槛低，适合小空间内的管路布设；手柄采用加长杠杆式设计，操作时力臂更长，开关所需的操作力更小，即使管路带一定压力也能轻松完成操作，手柄末端做了防滑包覆处理，操作时不易打滑，同时手柄上带有明确的方向标识，可直观判断阀门的开关状态，避免误操作。从外形尺寸与安装边界来看，这款球阀公称通径为0.75英寸也就是3/4英寸，适配DN20规格的常规管路，整体轴向长度紧凑，安装后不会在管路轴向占用过多空间，径向方向上，手柄旋转所需的操作空间预留半径较小，即使在管路排布密集的狭小空间内，也能顺利完成手柄的90度旋转操作，不会与周边管路或构件发生干涉；阀体两端的内螺纹为标准管螺纹规格，与市面同规格管路配件的通用性极强，无需定制转接件即可完成装配，阀杆部位采用多重密封结构，在长期频繁操作的场景下也能保证阀杆处无外漏，适配常温常压的常规工作环境，完全满足民用及小型工业场景的日常使用需求。
