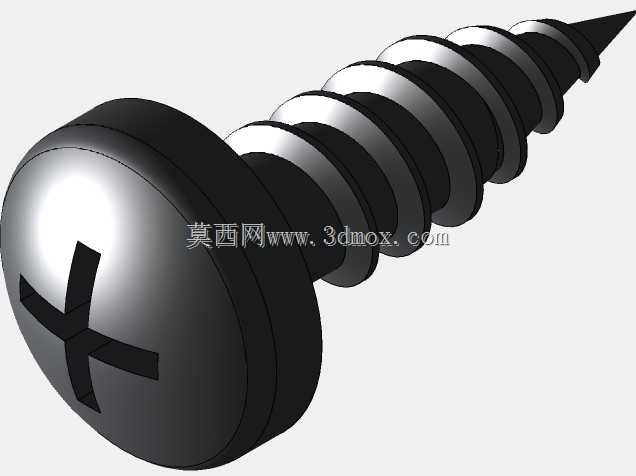

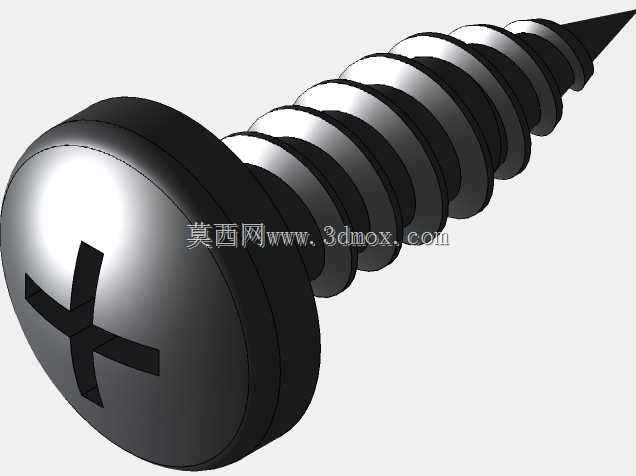

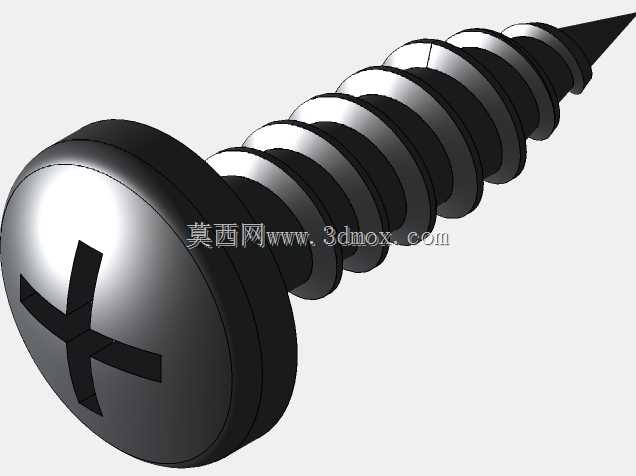

ISO7049标准盘头十字自攻螺钉系列设计

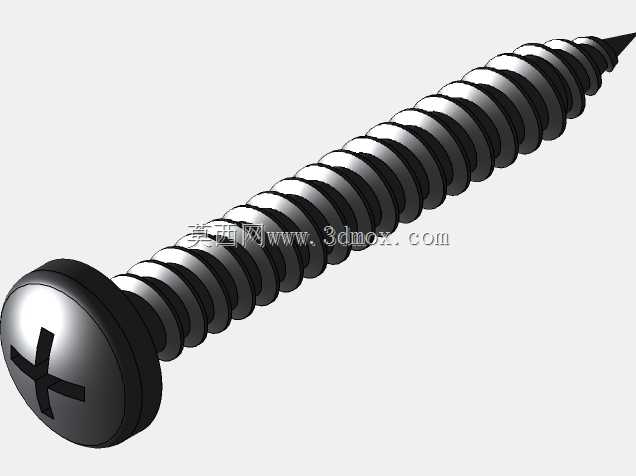

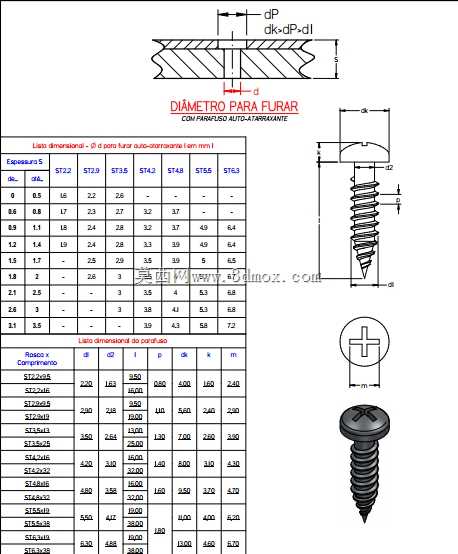

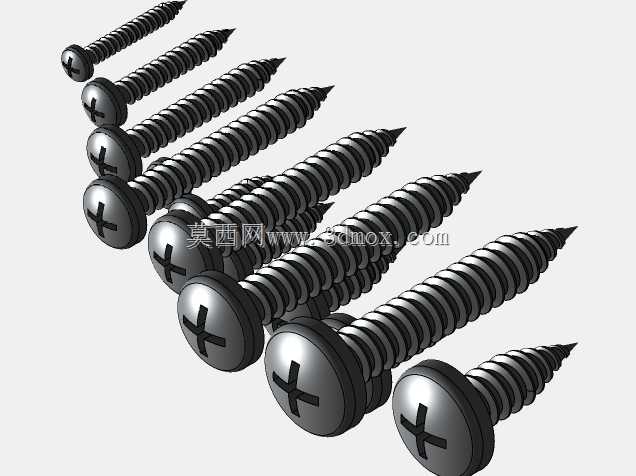

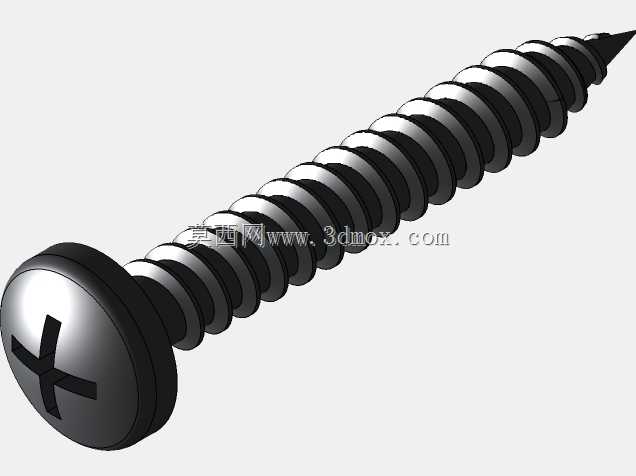

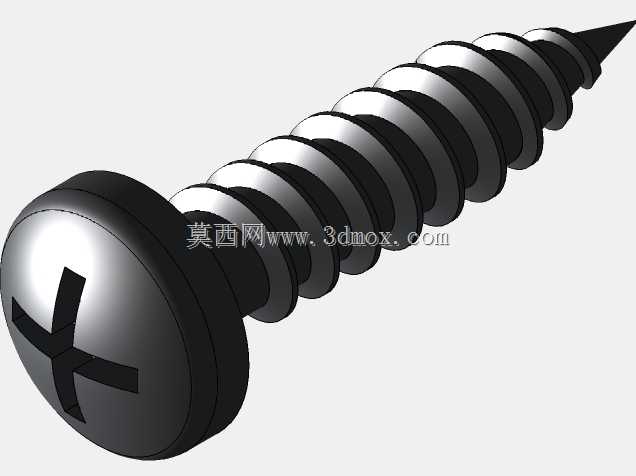

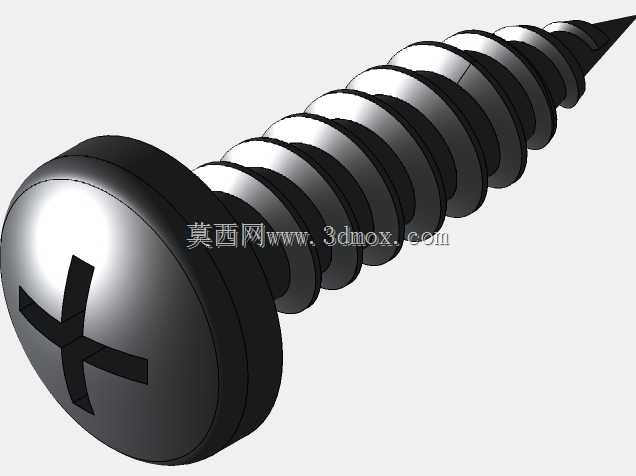

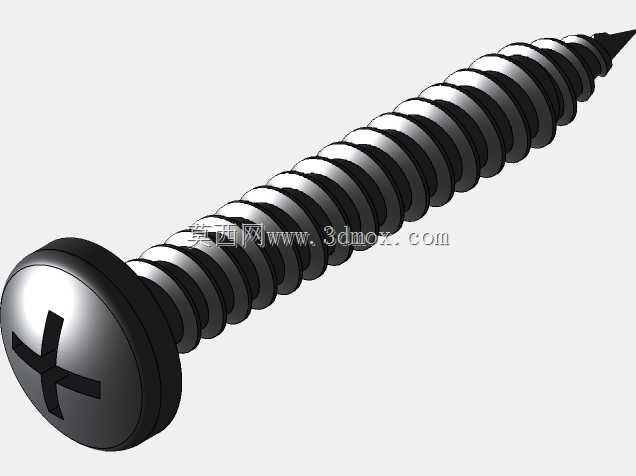

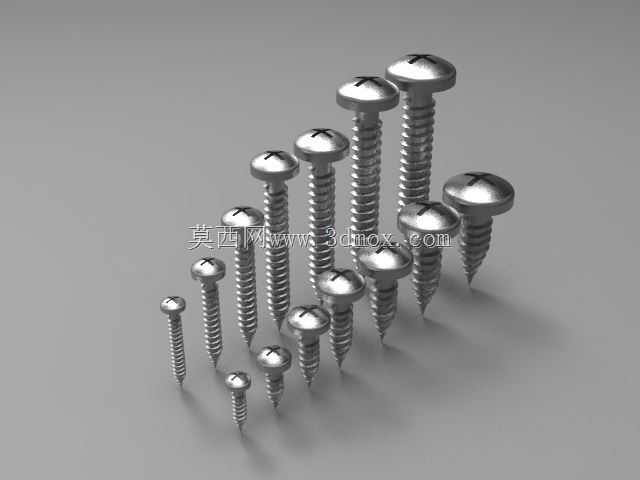

本次呈现的是符合ISO 7049标准的盘头十字槽自攻螺钉系列，覆盖ST2.2至ST6.3全规格区间，整套包含14种不同尺寸规格的螺钉产品，可满足多场景下的薄板类构件紧固连接需求。在实际工业应用场景中，这类自攻螺钉无需预先攻制内螺纹，可直接旋入带有预制孔的金属薄板、有色金属板材、工程塑料构件甚至硬质木质构件中，依靠自身螺纹在旋入过程中挤压成型匹配的内螺纹，大幅降低装配工序复杂度，提升装配作业效率，广泛应用于汽车内饰装配、家用电器外壳组装、通用五金构件连接、电子设备壳体固定、低压电气柜内部件安装等场景，尤其适合厚度较薄无法预先攻丝的基材连接作业。从产品功能特性来看，盘头结构的设计能够在螺钉锁紧后提供更大的承压接触面积，有效分散螺钉头对被连接件表面的压应力，避免较薄的被连接件表面出现压痕、凹陷甚至被螺钉头穿透的问题，同时盘头的圆弧顶面设计不会在装配后留下尖锐凸起，降低装配后构件的剐蹭风险；十字槽的驱动结构适配通用十字螺丝刀与电动起子批头，驱动时受力均匀，不易出现打滑滑牙的问题，能够承受更大的锁紧扭矩，保障连接的可靠性。在产品设计思路上，整套螺钉严格遵循ISO 7049标准的尺寸规范，不同规格的螺钉在螺纹大径、螺距、头部直径、头部高度、槽深、螺杆长度上形成梯度化的尺寸覆盖，从适配微型电子设备小构件连接的ST2.2小规格，到适配汽车钣金、厚塑料件紧固的ST6.3大规格，每一款螺钉的螺纹牙型都采用自攻螺钉专用的牙型角设计，牙尖锋利度经过优化，既保证旋入时能够顺畅切削/挤压成型内螺纹，又具备足够的螺纹强度，避免锁紧过程中出现牙型断裂、滑丝的问题。从外形尺寸与安装边界来看，不同规格的螺钉头部直径随螺纹规格递增，最小规格ST2.2的头部直径控制在4mm左右，最大规格ST6.3的头部直径约12mm，安装时需要根据对应规格预留匹配的螺钉头沉孔空间或平面承压区域；预制孔的直径需要根据被连接件的材质硬度匹配对应区间，比如连接0.8mm厚度的冷轧钢板时，ST2.2螺钉适配的预制孔直径为1.7-1.8mm，ST6.3螺钉适配1.5mm厚钢板时预制孔直径为5.2-5.4mm，安装时的锁紧扭矩也随规格提升对应调整，避免扭矩过大导致螺钉断裂或基材螺纹滑牙，扭矩过小则无法达到足够的连接预紧力，导致构件连接松动。整套螺钉的螺纹尾部采用导向锥端设计，能够在旋入初始阶段顺利对准预制孔，降低装配对位难度，适合自动化装配线的批量送钉与锁付作业，螺纹表面的光洁度控制也保障了旋入过程的顺畅性，减少锁付时的阻力与碎屑产生。
