钣金件折弯成型专用弯曲模具结构

这套弯曲成型工装主要应用于五金冲压加工场景，针对薄板类钣金零件的折弯成型工序设计，是冲压生产环节中实现板材特定角度弯折成型的核心工装，广泛适配家电外壳、五金支架、电气柜配件等各类需要弯折成型的钣金件加工场景，能够在冲压设备的驱动下完成单次或多道次的板材弯折作业，替代人工弯折的低效作业模式，保障批量生产下零件弯折角度、成型尺寸的一致性，降低人工操作带来的尺寸偏差与成型缺陷。

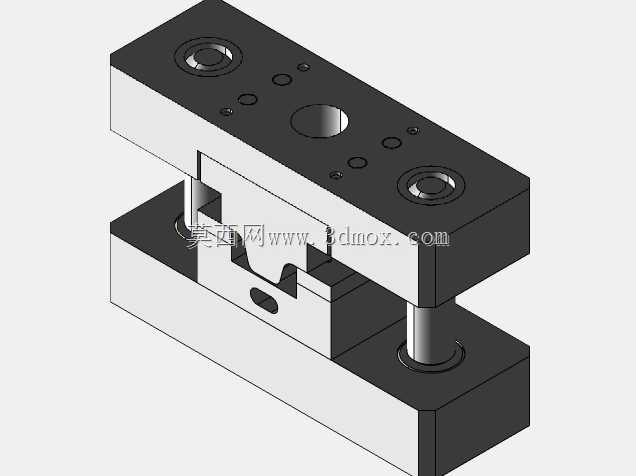

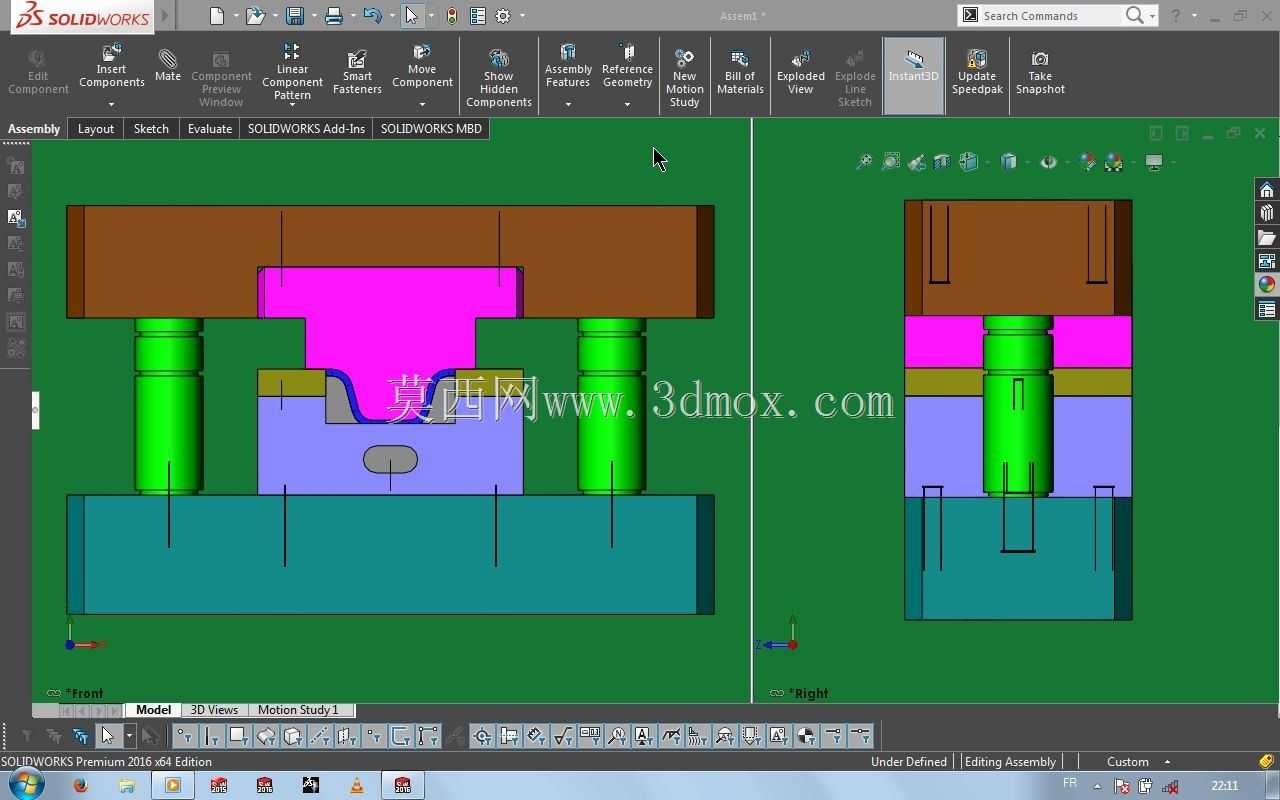

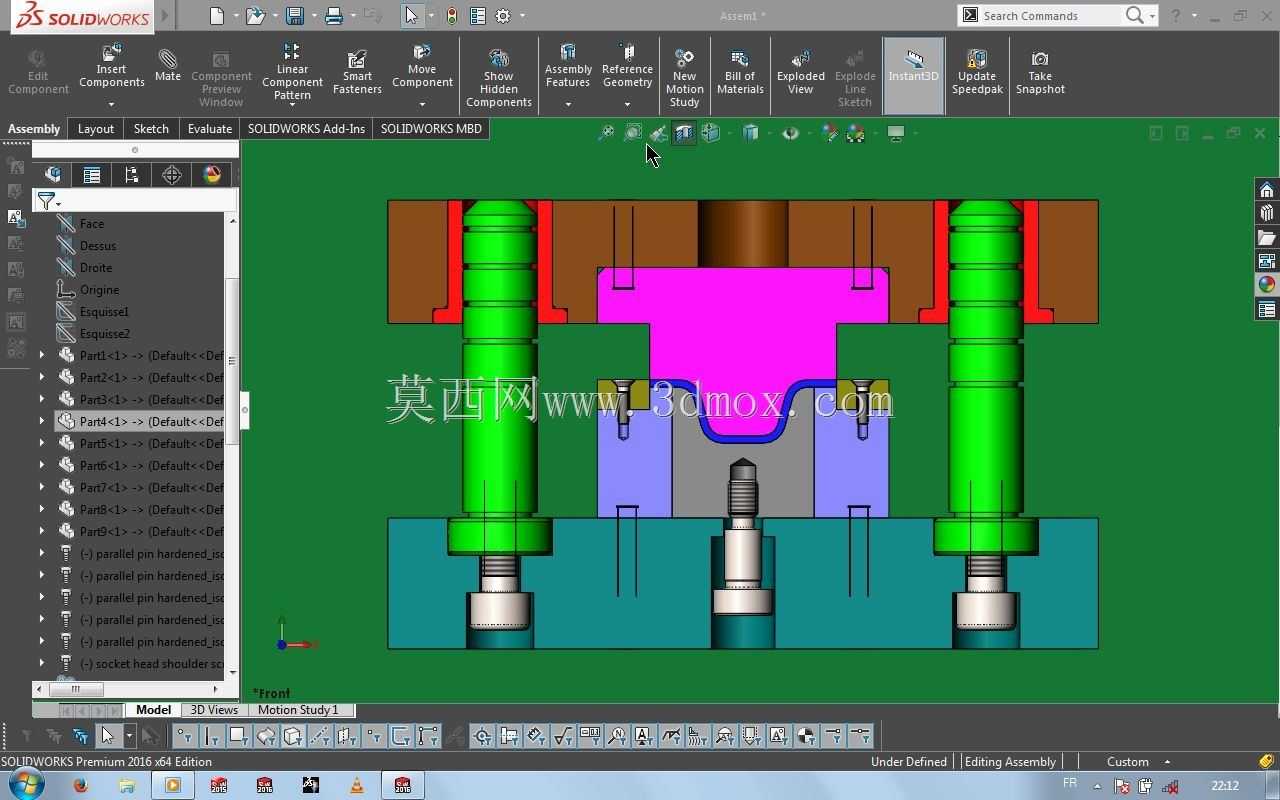

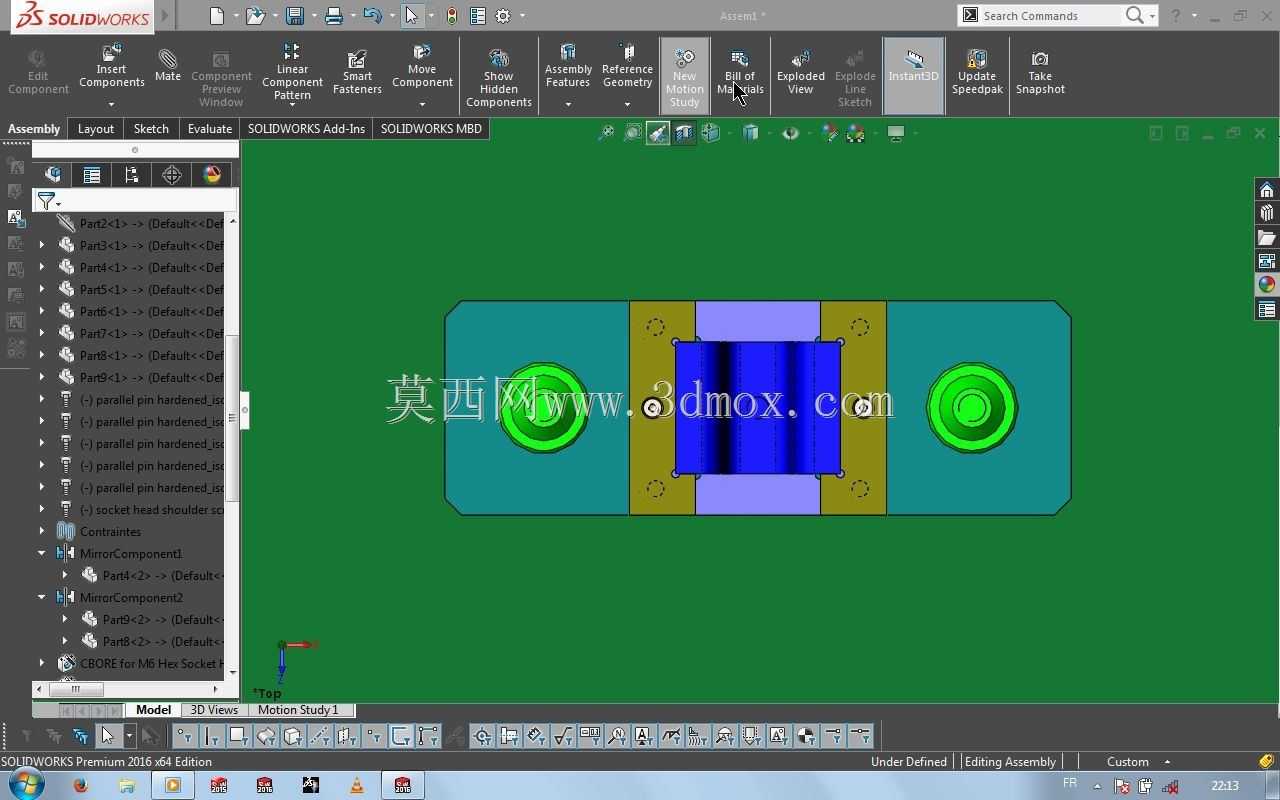

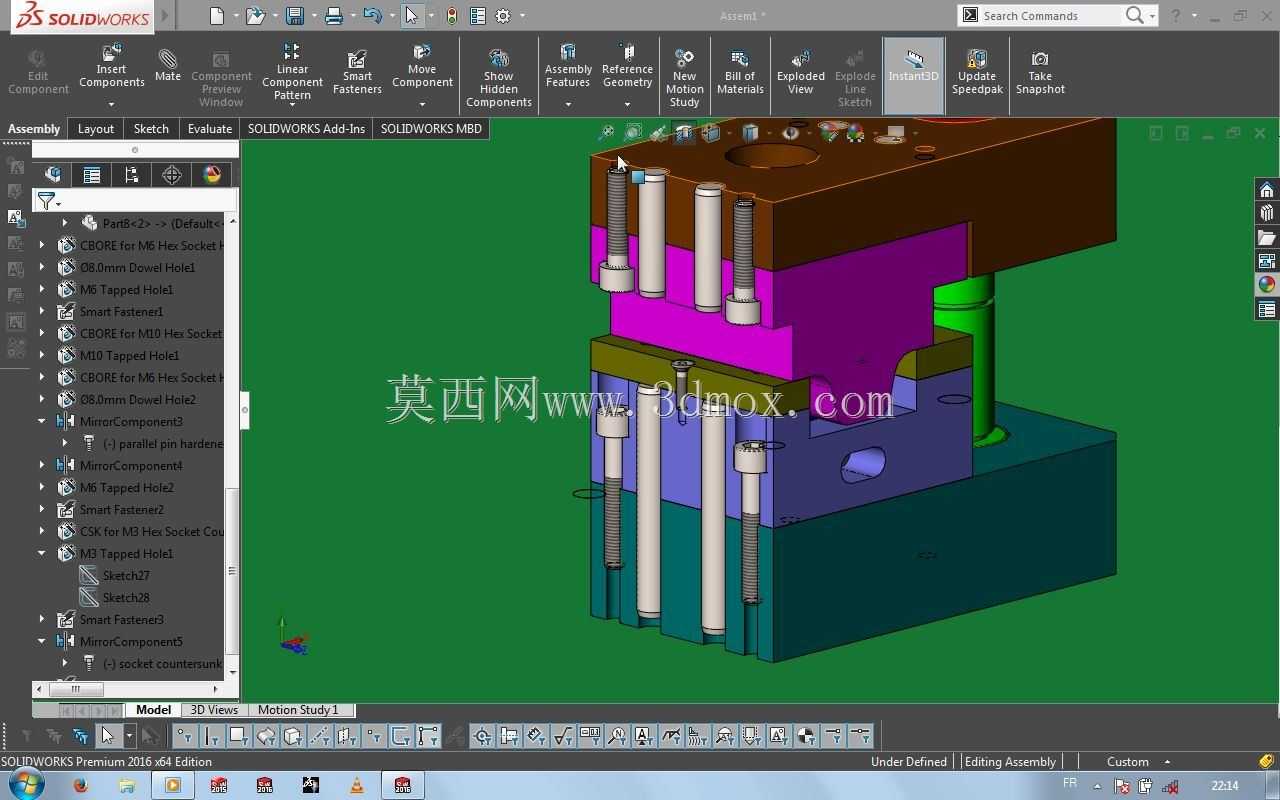

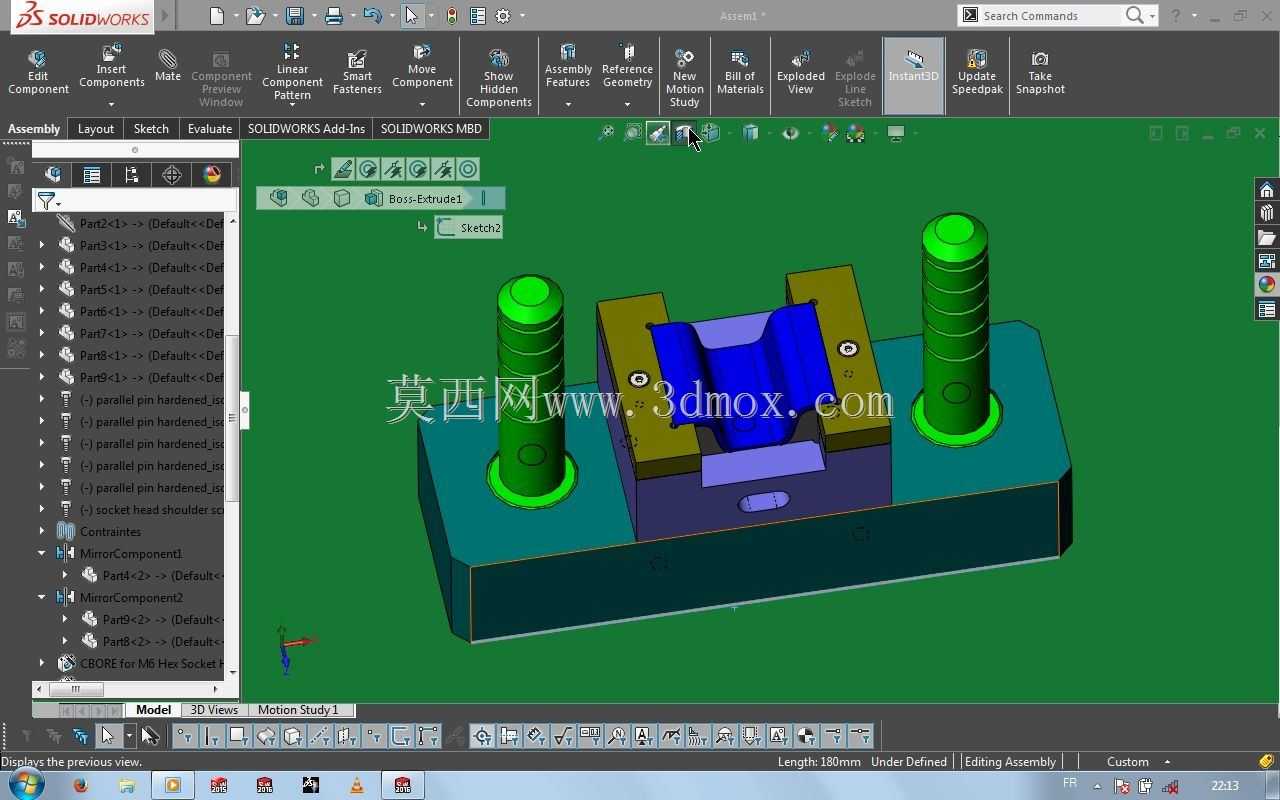

整套工装采用模座加成型块的分体式结构设计，下模部分设置有与零件弯折轮廓匹配的成型型腔，两侧搭配定位挡块用于放置待加工板材时的快速定位，避免板材送料偏移导致的成型错位；上模部分设置有与下模型腔完全适配的折弯冲头，冲头与上模座采用可拆卸连接结构，可根据不同弯折轮廓的加工需求快速更换对应冲头，提升工装的适配范围。工装两侧设置的导向柱与模座上的导向套精准配合，在上下模合模过程中提供稳定的导向支撑，抵消合模时的侧向偏移力，避免冲头与型腔出现啃模、错位问题，延长工装的使用寿命。

设计过程中重点考量了成型过程中的材料回弹特性，在成型面的角度设计上预留了合理的回弹补偿量，确保板材弯折脱模后能够达到设计要求的弯折角度，减少后续校形的工序成本；同时成型工作部位的边缘做了合理的圆角过渡处理，避免弯折过程中应力集中划伤板材表面，或是导致板材弯折处出现开裂缺陷。模座整体采用方正的块状结构，安装边界与常规冲压设备的工作台装夹尺寸适配，无需额外改装即可快速装夹到普通开式压力机上投入使用；导向柱的高度设置满足开模状态下的导向啮合长度要求，合模行程内全程保持导向配合，保障成型过程的稳定性。整套工装的结构紧凑，各部件连接牢固，成型作业时受力传递路径清晰，模座承担主要的冲压载荷，成型块直接接触板材完成弯折作业，既能够保障成型精度，也便于后期磨损后的部件更换，降低工装的维护成本。
