五轴铣床专用铣削加工定位夹具

这款五轴铣床专用铣削夹具，主要应用于精密机械加工车间的多轴联动铣削加工场景，针对盘类、异形回转类零件的多面一次性加工需求设计，解决传统夹具装夹后加工面遮挡、多工序重复装夹定位精度差的问题，适配主流五轴联动铣床的工作台安装接口，可覆盖小批量精密零件加工、复杂曲面零件铣削的装夹需求，在航空航天小型结构件、精密传动零件、液压阀块类零件的五轴加工场景中，能够有效减少装夹次数，降低重复定位带来的形位公差误差。

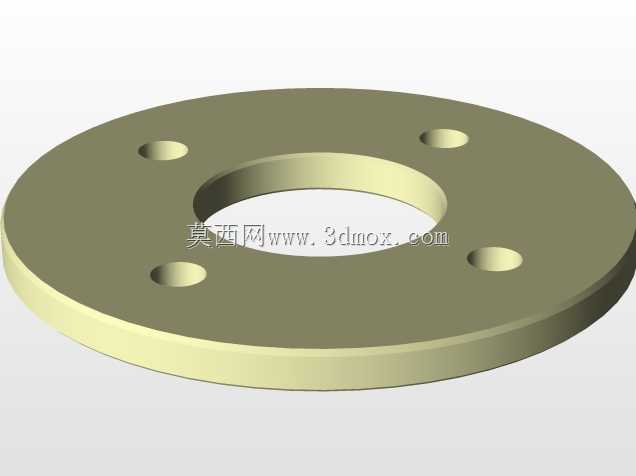

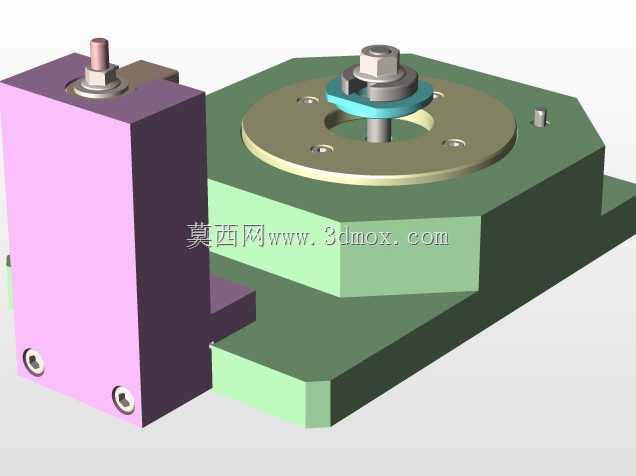

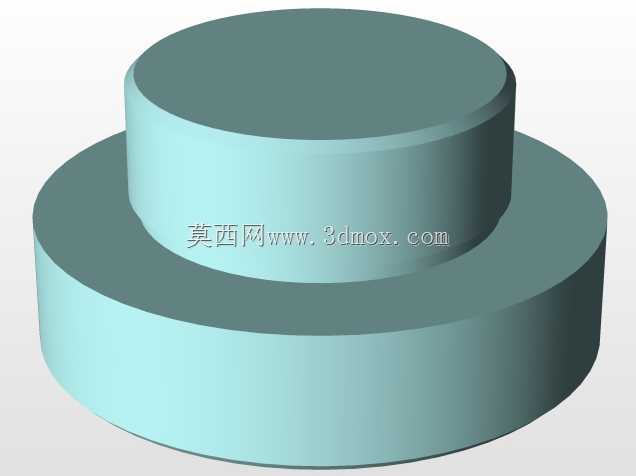

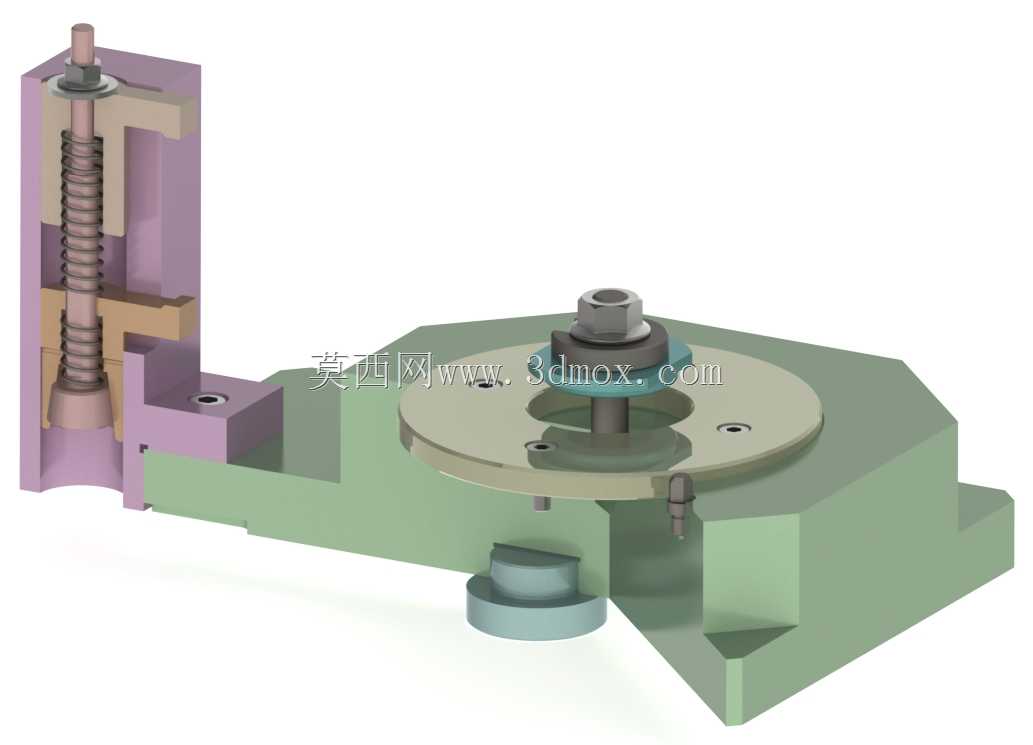

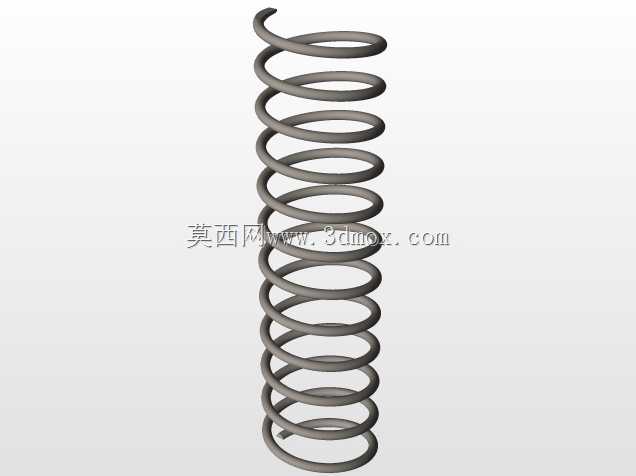

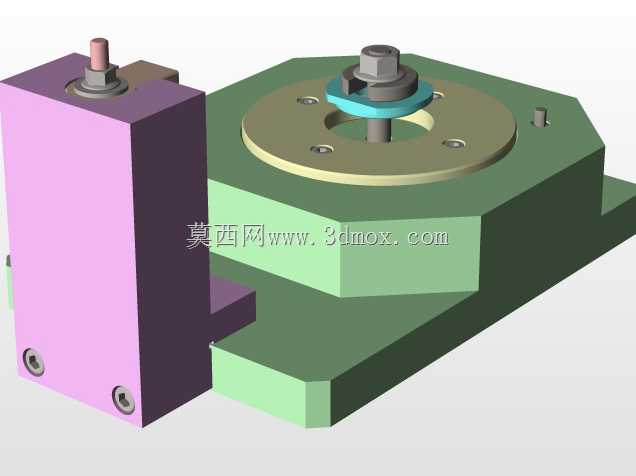

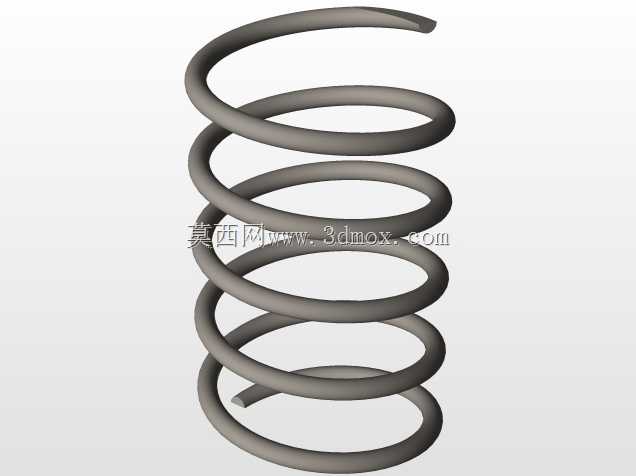

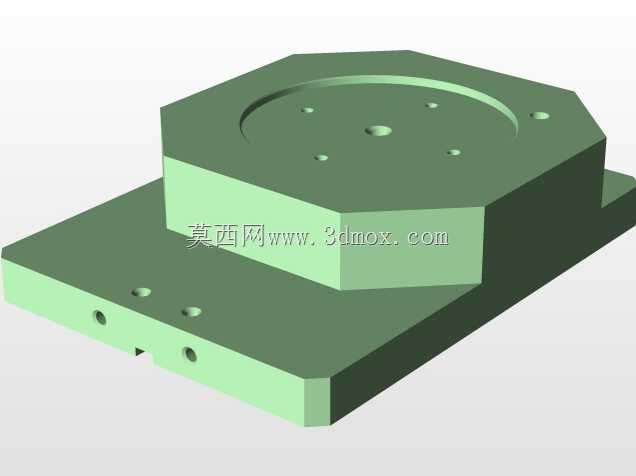

夹具整体采用分体式模块化设计思路，底座采用高刚性铸铁材质的L型安装结构，安装面预留标准T型槽固定孔位，可直接适配五轴铣床工作台的T型槽间距，整体安装边界控制在紧凑范围内，不会超出五轴机床的摆头运动行程，避免加工过程中主轴与夹具发生干涉。夹具的核心装夹区域采用透明防护与定位销组合结构，环形分布的定位销可根据待加工零件的外轮廓尺寸调整位置，适配不同直径的盘类零件装夹，中心的锁紧机构采用快换式螺母压合结构，装夹时仅需锁紧中心螺母即可完成零件的轴向与径向定位，无需复杂的找正操作，大幅缩短单件装夹的辅助时间。

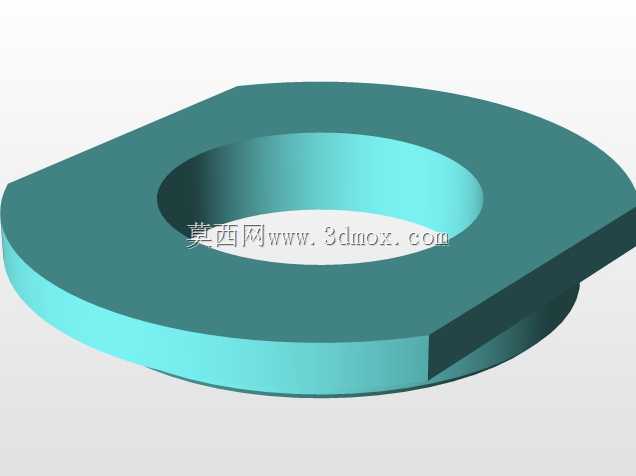

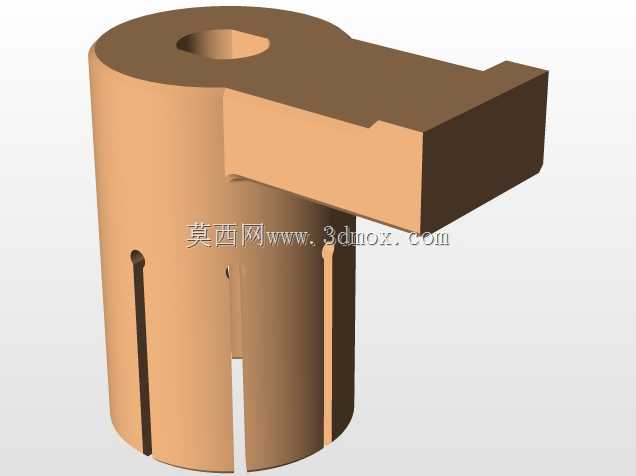

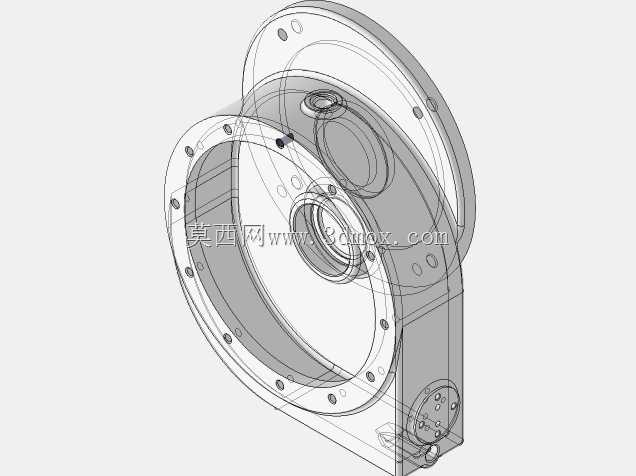

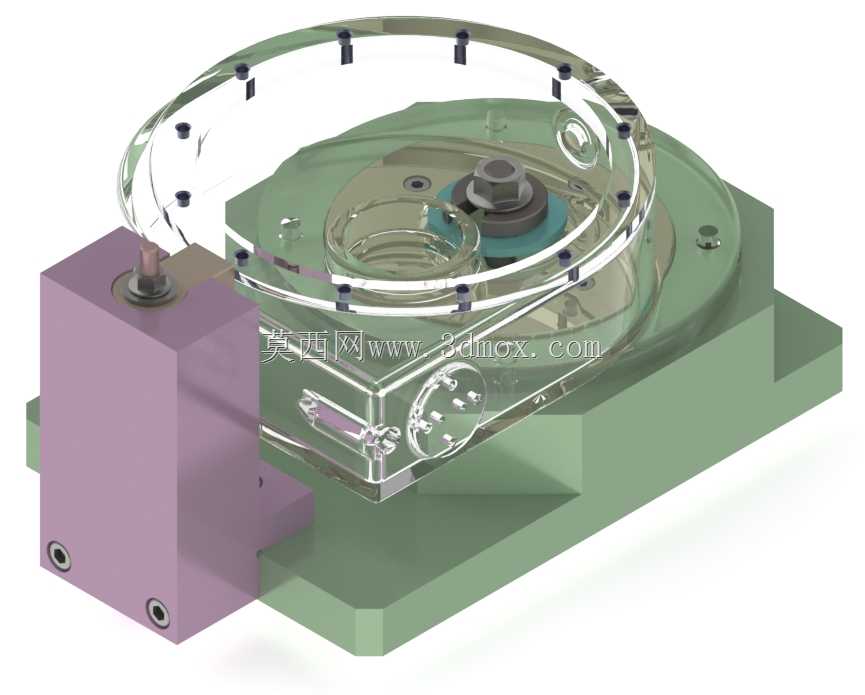

侧置的定位支撑块采用硬质合金接触面，可对零件的侧向基准面进行硬限位，避免铣削过程中零件受切削力作用发生位移，支撑块上预留的微调螺丝可实现0.02mm级别的定位精度调整，满足精密铣削的定位公差要求。夹具上部的透明环形护罩可在加工过程中阻挡飞溅的铁屑，同时不会遮挡操作人员观察切削状态的视线，护罩采用快拆式安装结构，清理铁屑时可直接取下，无需拆卸核心定位部件。

在实际加工应用中，这款夹具可支持零件一次装夹完成五个面的铣削、钻孔、倒角加工，无需二次转位装夹，能够将零件的加工形位公差控制在0.01mm以内，相比传统三爪卡盘、平口钳装夹的方式，加工效率提升40%以上，同时减少重复装夹带来的零件磕碰损伤问题。夹具的所有定位接触面均经过淬火磨削处理，表面硬度达到HRC58以上，长期使用不会出现磨损变形，核心锁紧部件采用标准件设计，后期维护更换成本低，适配多品种小批量的柔性加工生产需求，也可通过更换定位销套适配特定零件的专用装夹需求，兼顾通用装夹能力与专用夹具的高精度特性。
