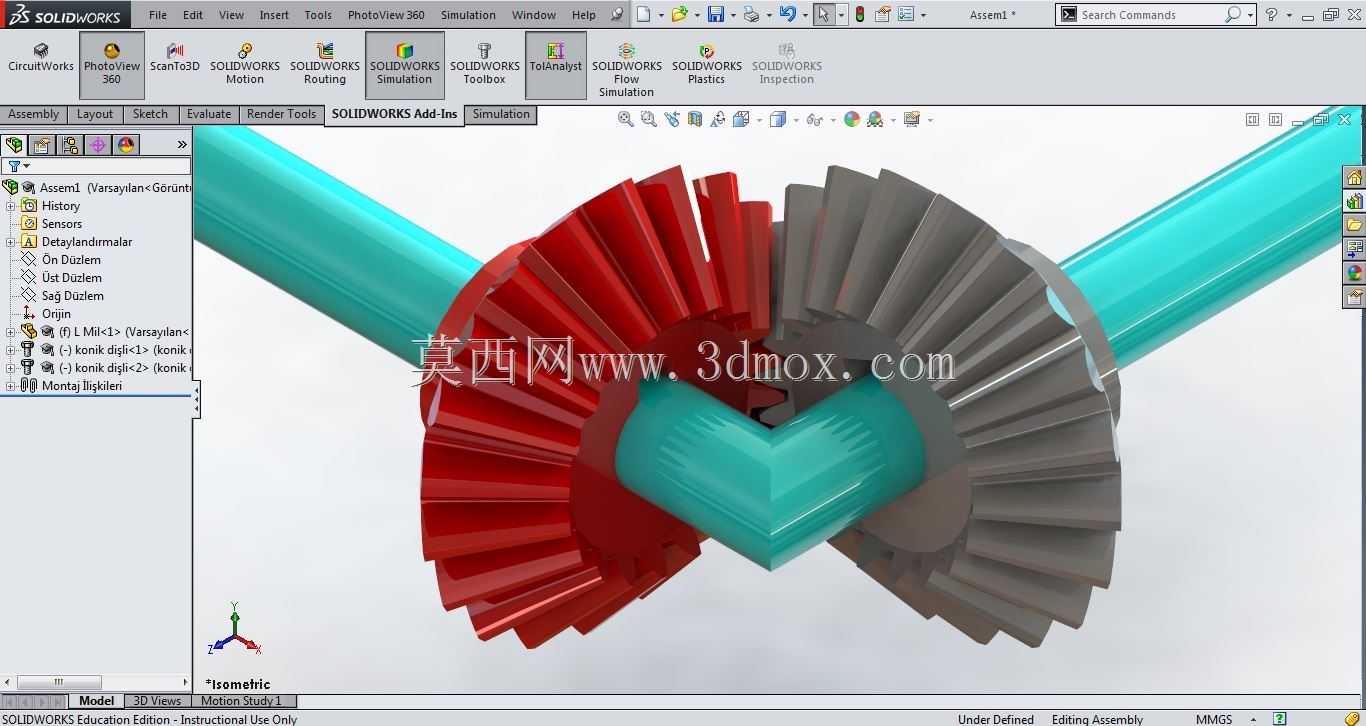

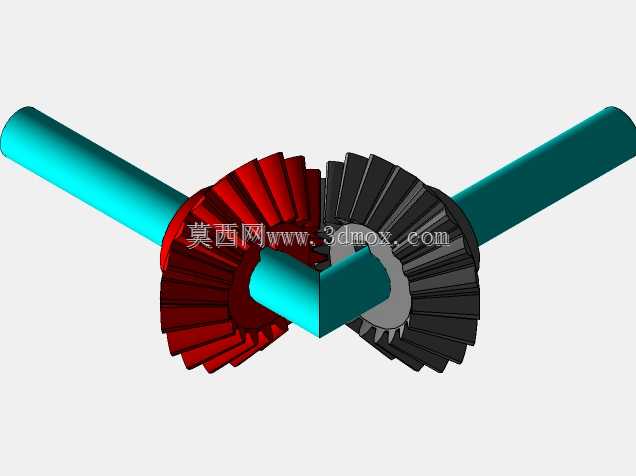

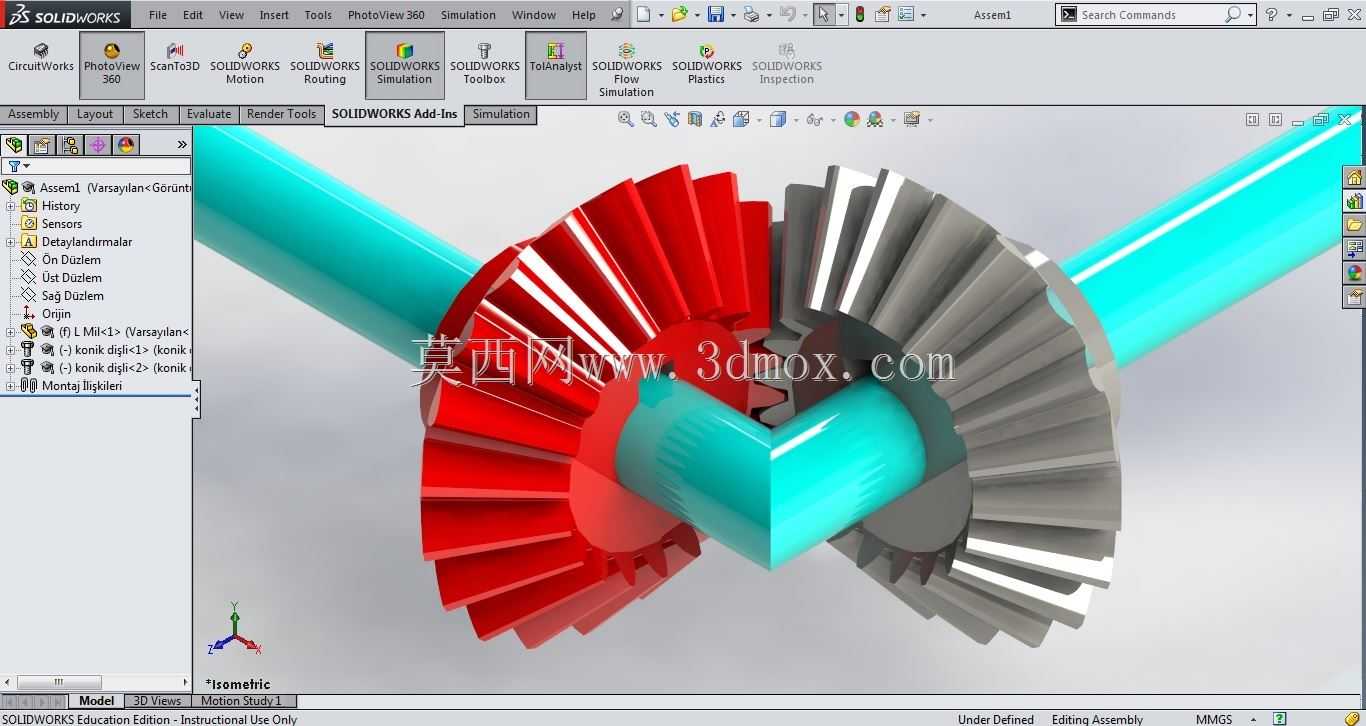

正交啮合直齿锥齿轮传动结构

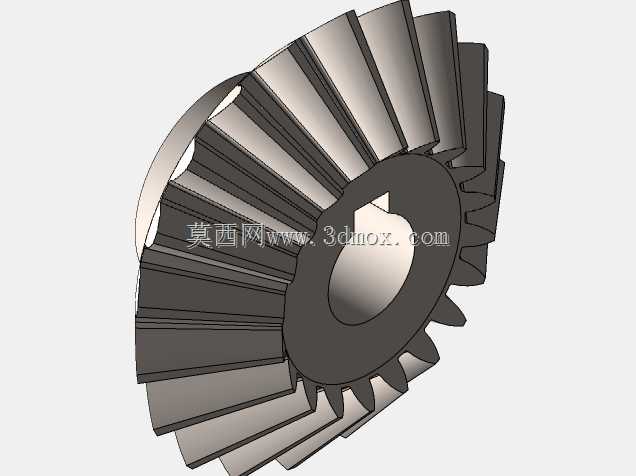

这套直齿锥齿轮传动结构，主要应用于需要实现两相交轴之间动力与运动传递的机械场景中，常见于机床进给机构、农业机械传动箱、小型动力传输装置、轻工设备换向机构等领域，能够在轴线呈90度正交布置的轴系间完成扭矩传递，改变动力传输的方向，满足设备紧凑布局下的传动需求。该组锥齿轮采用标准直齿齿形设计，啮合过程中轮齿沿齿长方向逐步接触，传动过程平稳可靠，加工难度相对螺旋锥齿轮更低，装配调整便捷，适合中低速、中等载荷的传动工况使用。设计过程中严格遵循直齿锥齿轮的啮合原理，保证两齿轮的节锥面完全贴合，分度圆锥角匹配正交传动的角度要求，齿顶间隙、齿侧间隙均预留合理范围，既避免传动过程中出现卡滞、磨损加剧的问题，也能有效补偿安装误差与工作过程中的热变形量。齿轮整体采用轴齿轮一体化结构设计，轮齿与传动轴段无缝衔接，省去了额外的齿轮与轴的连接部件，提升了传动部件的整体刚性，减少了装配环节的累积误差。安装边界方面，两传动轴轴线保持严格垂直相交，轴段直径匹配常规轴承内圈安装尺寸，齿轮背锥面预留有轴肩定位结构，可直接与轴承内圈端面贴合实现轴向定位，轮齿大端、小端的齿形尺寸经过优化，在保证齿根弯曲强度的前提下尽可能缩小齿轮整体径向尺寸，适配设备内部狭小的安装空间。实际运行过程中，主动轮带动从动轮转动时，轮齿接触区域沿齿宽方向均匀分布，载荷传递平稳，噪音控制表现良好，能够长时间稳定维持固定传动比，保障设备传动系统的运行精度与可靠性，可直接用于正交传动场景的机构设计参考，也可作为传动系统虚拟样机仿真的基础部件使用，帮助工程师快速完成轴系布局、干涉检查与运动学验证工作。
