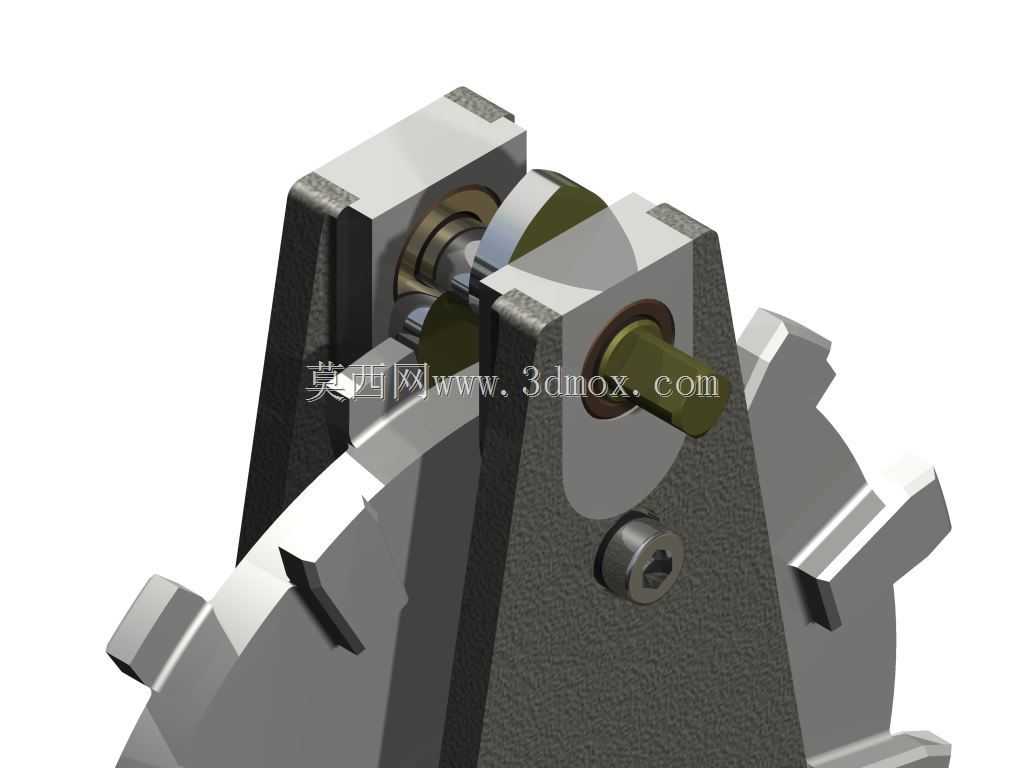

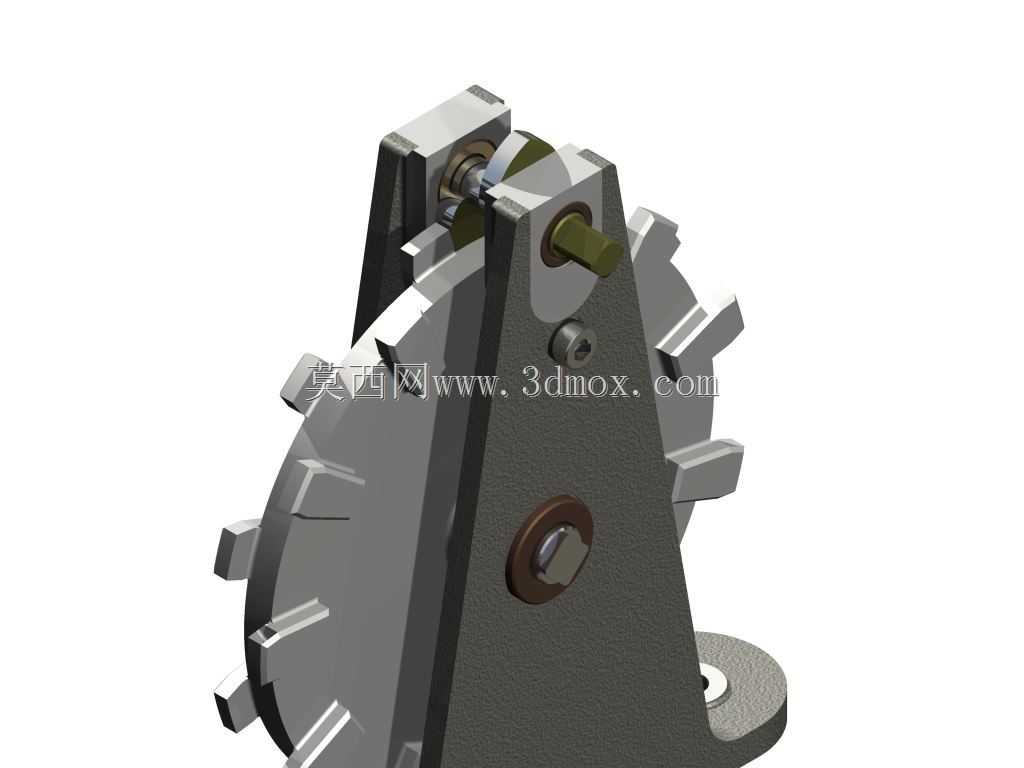

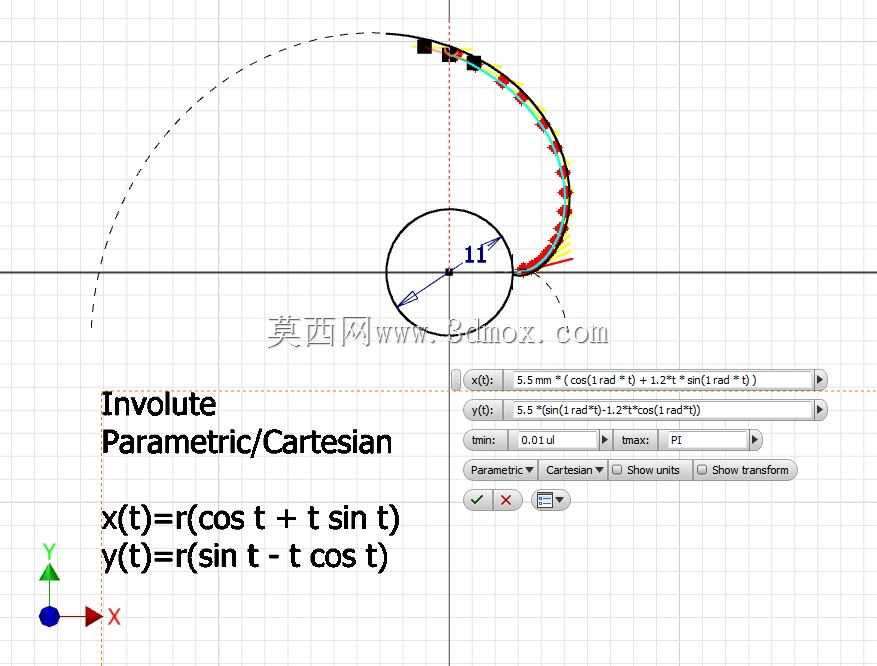

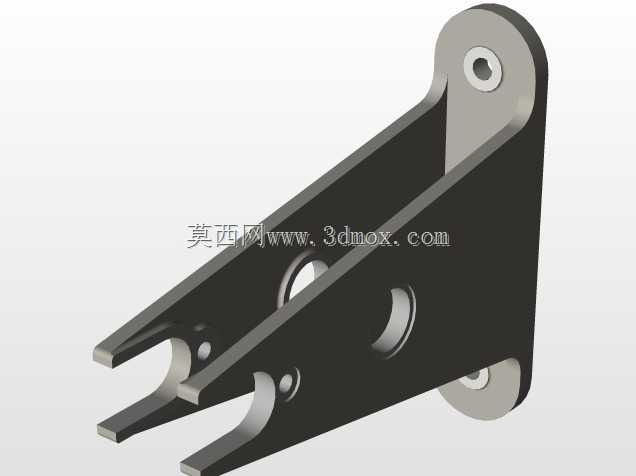

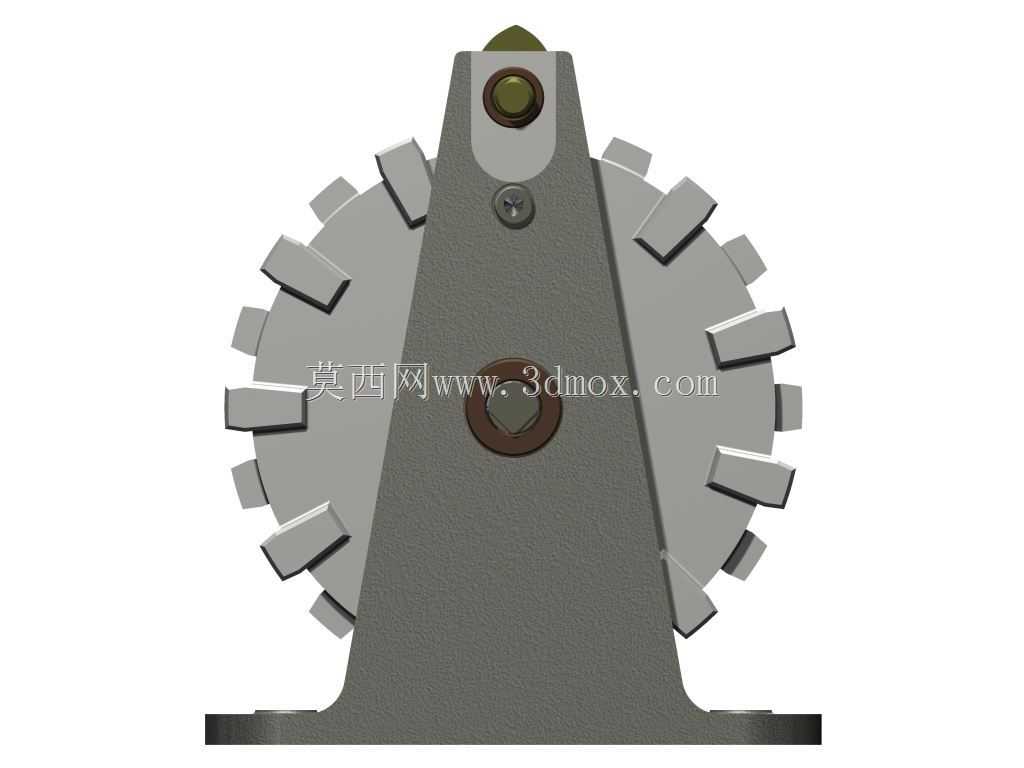

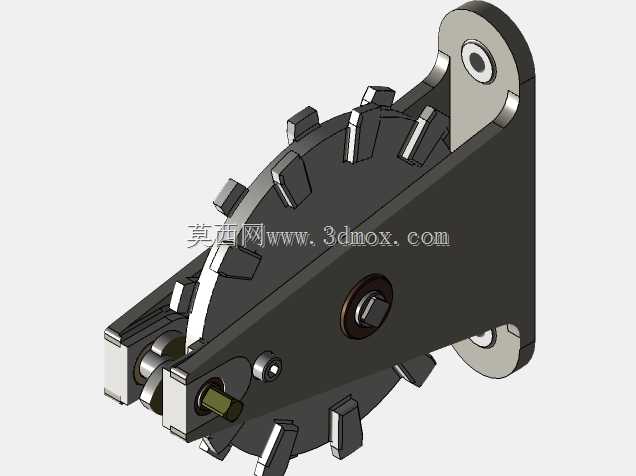

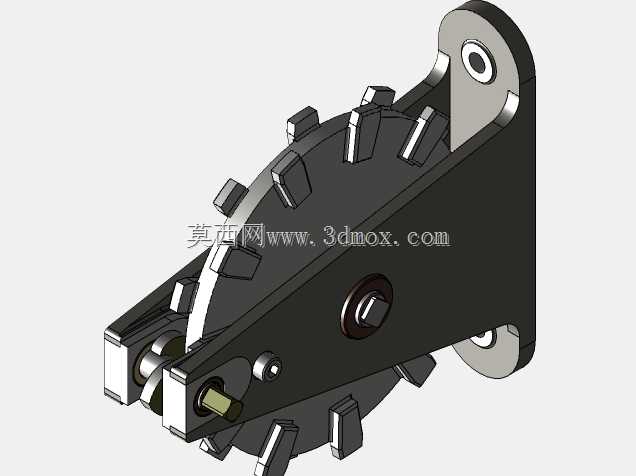

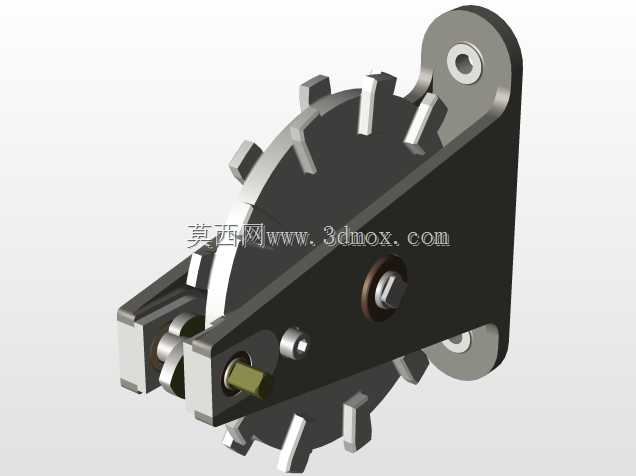

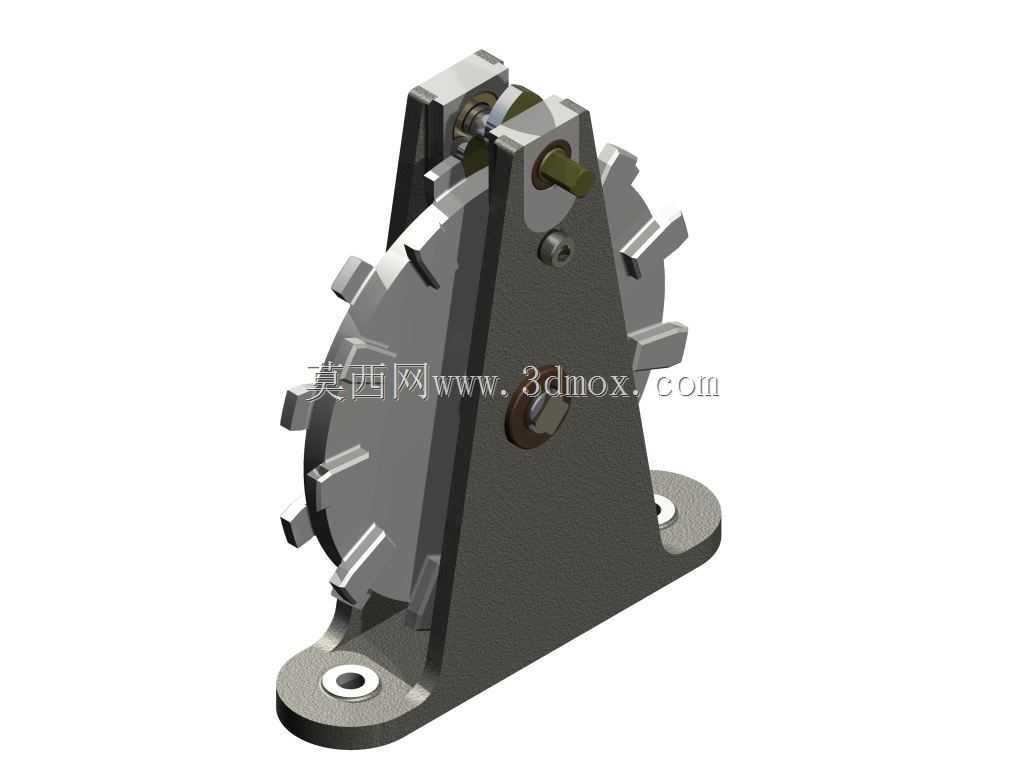

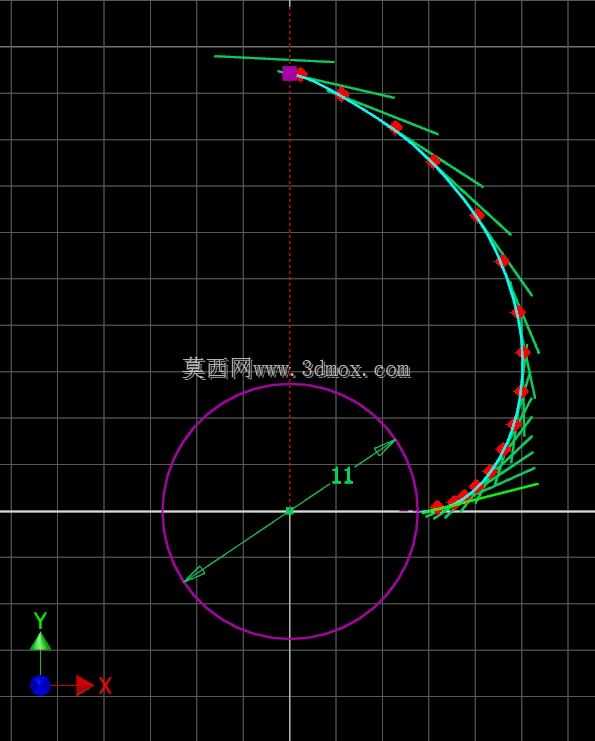

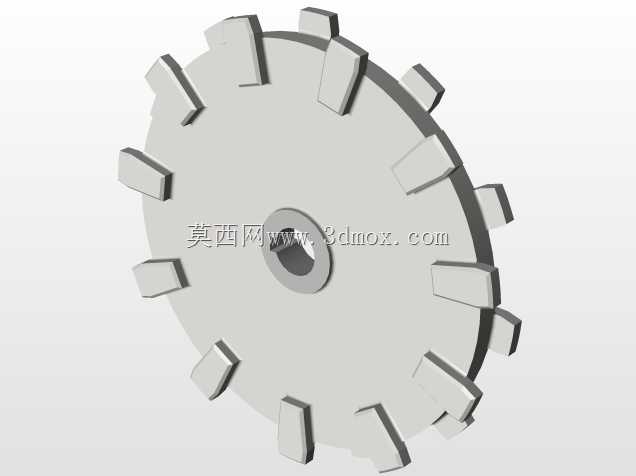

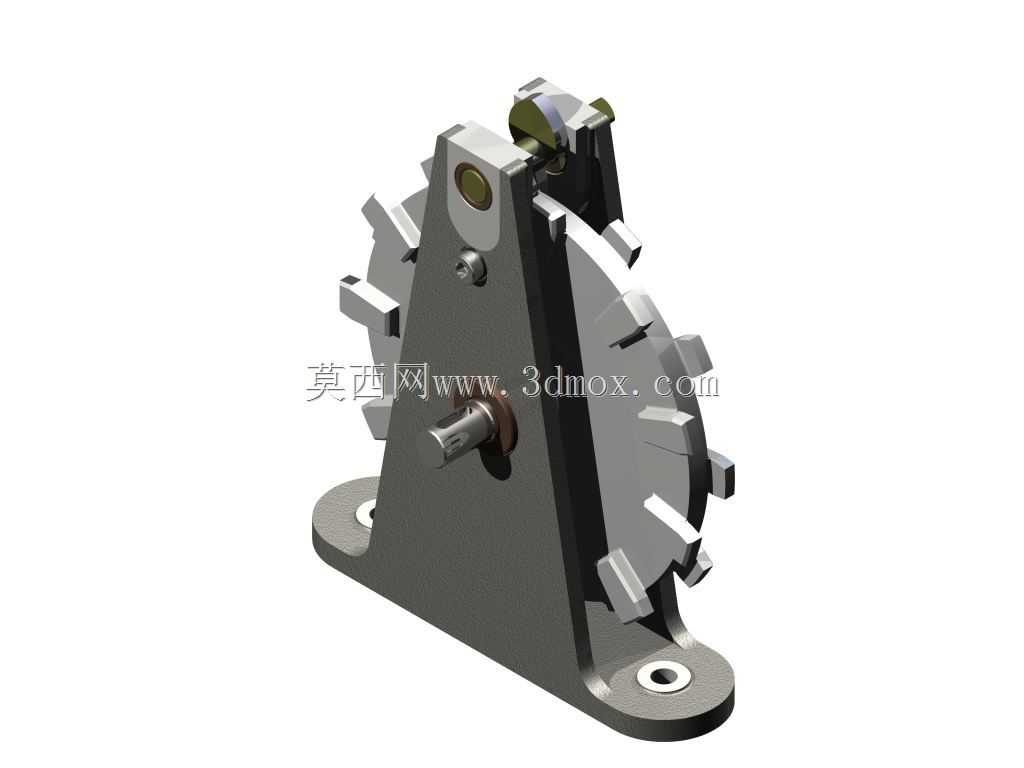

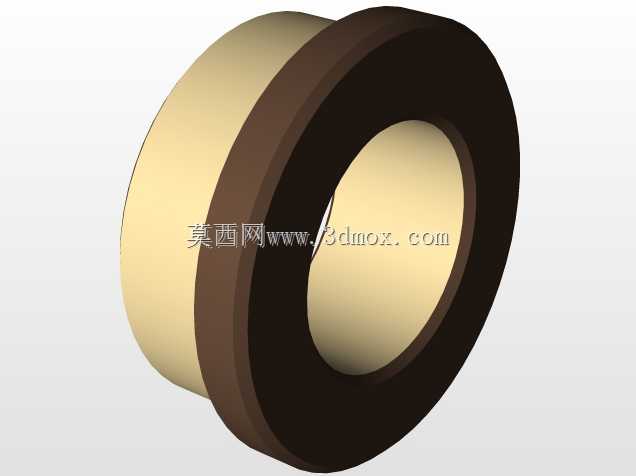

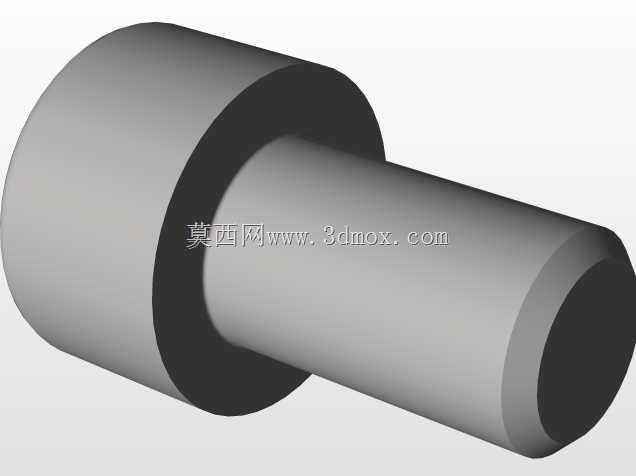

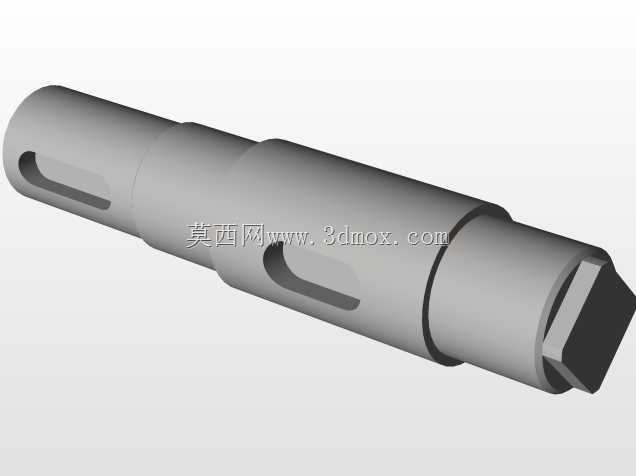

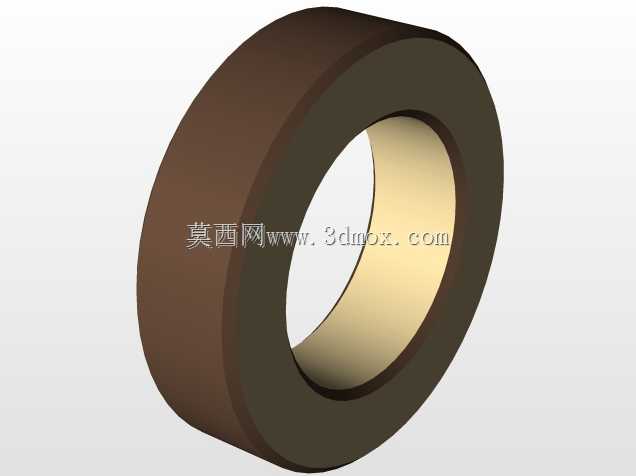

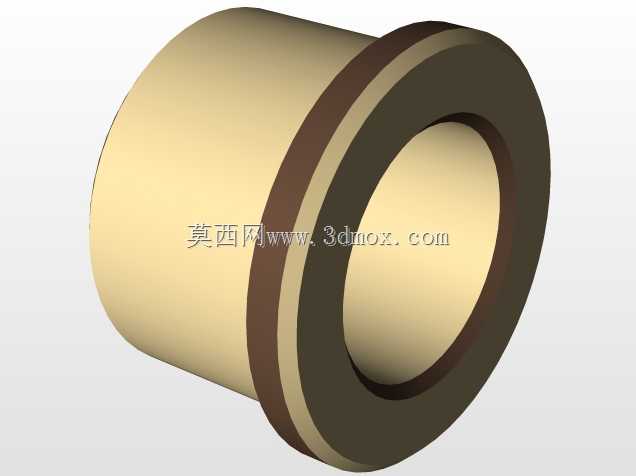

这款特殊齿形的齿轮传动结构,主要面向小空间大传动比的精密传动场景设计,可应用于小型精密仪器、紧凑型传动模组、特殊工况的低速传动机构中,解决常规渐开线齿轮在极小中心距下无法实现大传动比的痛点,弥补传统齿轮传动在紧凑空间内的传动方案空白。常规渐开线小齿轮最少需要14个齿才能满足不根切的加工与啮合要求,而这款结构将小齿轮的齿数压缩至2个,搭配带22个多边形齿的轮缘构件,可实现22/2即11:1的大传动比,相比常规同传动比的齿轮副,整体径向安装尺寸可缩小近40%,轴向安装边界与同模数常规齿轮副保持一致,无需额外拓展安装空间,适配空间受限的设备内部布局。设计过程中,为解决两齿小齿轮与轮缘的连续啮合问题,没有采用常规的渐开线齿廓生成逻辑,而是通过包络曲线拟合的方式推导小齿轮齿形,基于轮缘齿的边线做连续切矢生成样条包络线,再对齿廓曲线做微量修正,确保啮合过程中无卡滞、无传动死点,同时兼顾啮合接触强度,避免齿面应力集中导致的过早磨损。与蜗轮蜗杆传动相比,这款齿轮结构的传动效率更高,啮合摩擦损失更小,同时无需像蜗轮副那样采用配对材质加工,两个啮合构件可采用同一种金属材质加工,降低材料选型与热处理的工艺复杂度。结构整体采用对称式安装支座设计,两个啮合构件分别通过销轴固定在支座上,支座预留标准内六角紧固孔位,可直接通过螺栓固定在设备安装基面,安装定位基准与常规齿轮支座通用,无需重新设计安装接口。啮合过程中,两齿小齿轮每旋转一圈,轮缘对应转过两个齿位,传动过程平稳无冲击,可适配低速轻载的精密传动需求,比如小型计数机构、分度调节机构、紧凑型手动传动装置等场景,同时该结构的齿形设计逻辑也可为非圆齿轮、特殊齿形传动件的设计提供参考,拓展齿轮传动的设计思路,打破常规齿轮齿数与传动比的匹配限制,为紧凑空间内的大传动比传动提供新的实现路径。
