立式法兰连接蒸汽汽水分离装置

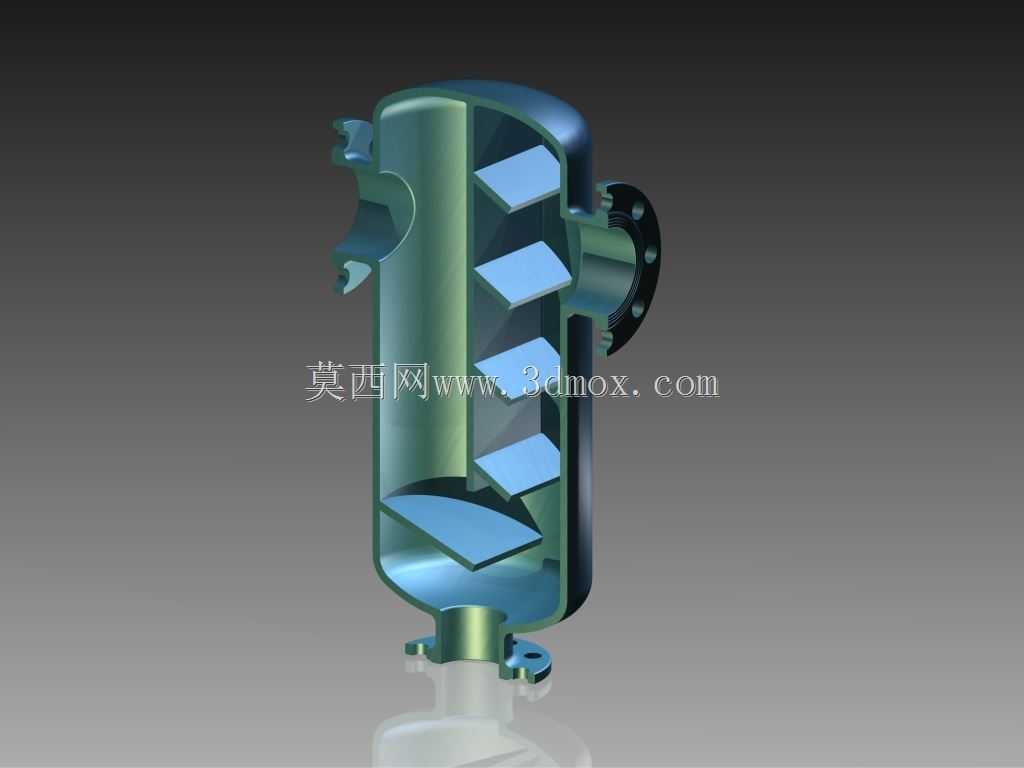

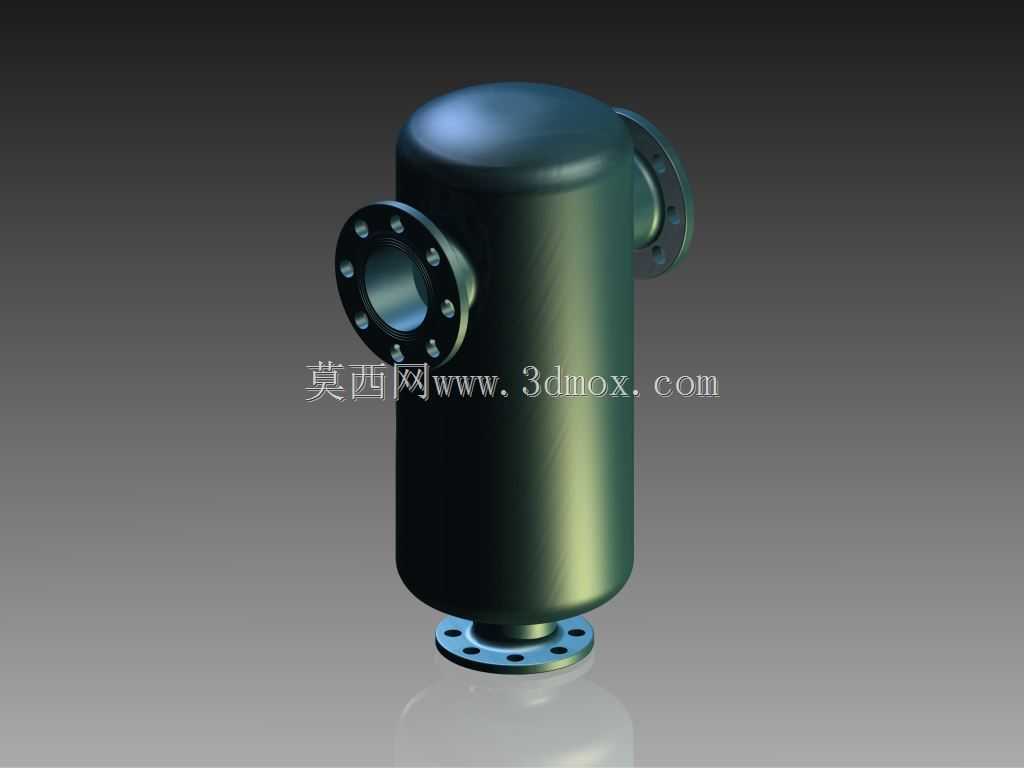

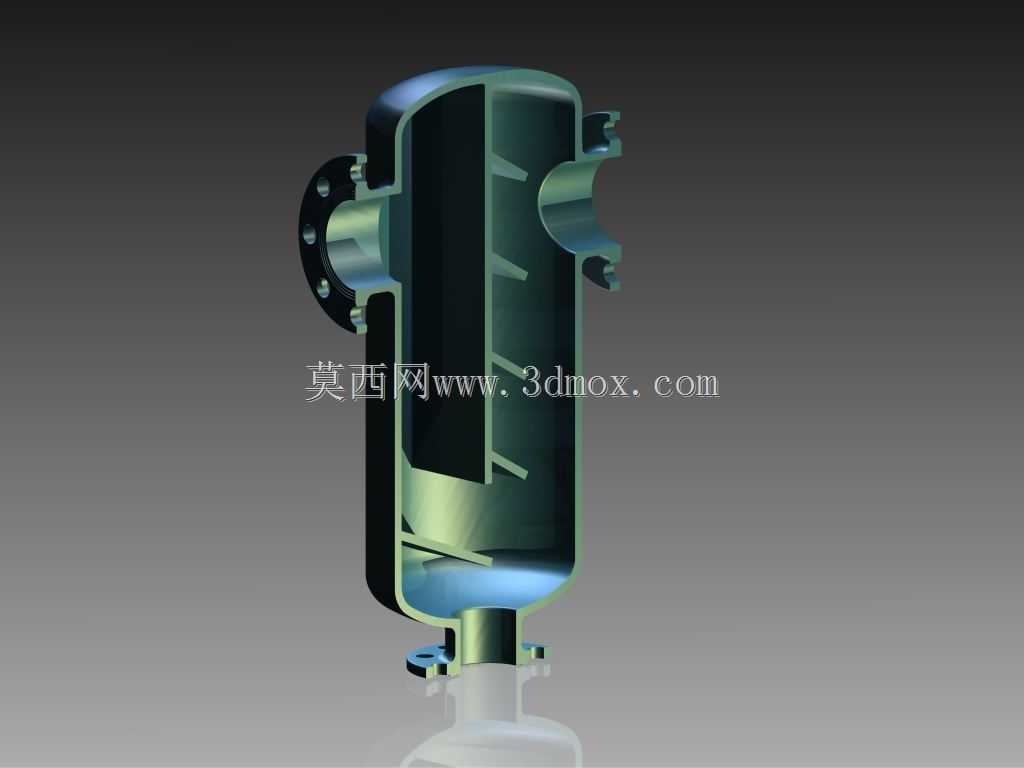

这款立式蒸汽汽水分离装置主要应用于工业蒸汽输送管网、换热站供汽系统、生产工艺用汽管路以及锅炉配套辅机系统中，是蒸汽管路系统中保障供汽品质、保护后端用汽设备的核心辅件。在实际工业生产场景中，饱和蒸汽在长距离输送过程中会因温降、压力波动产生大量凝结水，这些凝结水如果随高速流动的蒸汽一同进入后端设备，轻则造成换热设备换热效率下降、工艺加热温度不稳定，重则引发管道水击，造成管路焊缝开裂、阀门密封面冲蚀、用汽设备叶轮损坏等严重故障，这款分离装置正是为解决这一管路痛点设计。该装置依靠内部的离心导流与重力沉降复合结构实现气液分离，当带水蒸汽从侧向入口进入罐体内部后，气流会沿罐体内壁形成旋流，密度远大于蒸汽的凝结水滴会在离心力作用下被甩向罐壁，顺着壁面流到罐体底部的集水腔，经底部的排水接口外接疏水阀自动排出，干燥的饱和蒸汽则从另一侧的出口流出，输送到后端用汽点位，整体分离效率可满足绝大多数工业用汽场景的干燥度要求。在设计层面，这款分离器采用立式圆柱形罐体结构，相比卧式分离装置占用的横向安装空间更小，更适合管路排布紧凑的车间架空管廊、设备夹层等安装场景；三个接口均采用标准法兰连接形式，法兰密封面与螺栓孔位匹配通用工业管路标准，现场安装时无需额外加工转接头，直接与同管径的蒸汽管路对接即可，后期维护拆卸也十分便捷。罐体底部的排水接口位于罐体最低点，能够保证分离出的凝结水完全排出，不会在罐底积存造成二次携带，同时罐体底部的支撑法兰结构既可以作为落地安装的固定支撑，也可以适配架空安装时的固定支架，适配不同的现场安装条件。从安装边界尺寸来看，该装置的入口与出口公称直径为4英寸，适配主流工业蒸汽输送管路的管径规格，罐体主体直径为10英寸，底部排水接口公称直径为3英寸，安装时需要在罐体进出口位置预留足够的法兰螺栓操作空间，底部排水接口下方需要预留疏水阀及检修旁路的安装位置，罐体整体的立式结构重心稳定，架空安装时只需在罐体中部设置一处固定管卡即可抵消管路振动带来的载荷，落地安装时可通过底部法兰直接固定在混凝土基础或钢架平台上，无需额外制作复杂的安装支架。在实际选型应用中，这款分离器可适配不同压力等级的饱和蒸汽管路，罐体的流通截面设计充分考虑了蒸汽的流速控制，避免因罐内流速过高造成已分离的液滴被二次携带，保障在额定流量范围内的分离效果稳定，能够有效降低后端管路的水击风险，提升换热设备的换热效率，延长阀门、流量计、换热器等精密用汽设备的使用寿命，广泛适用于化工、食品加工、纺织印染、医药生产、集中供暖等多个行业的蒸汽系统中。
