机床工作台用压紧式克莱姆夹具结构

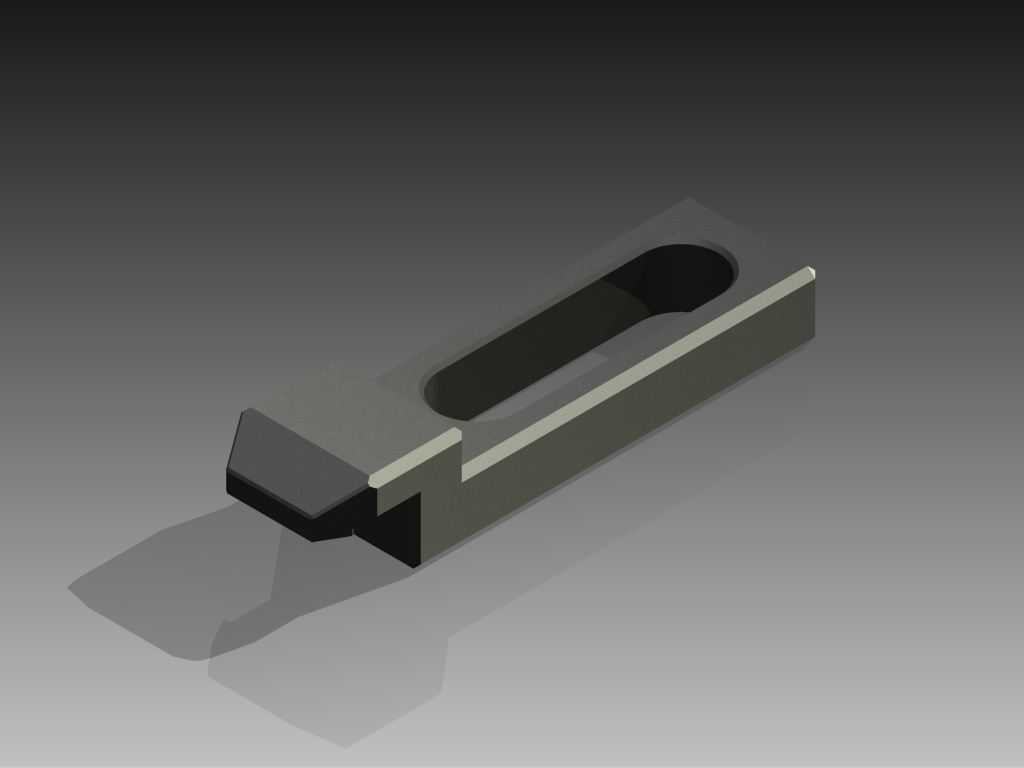

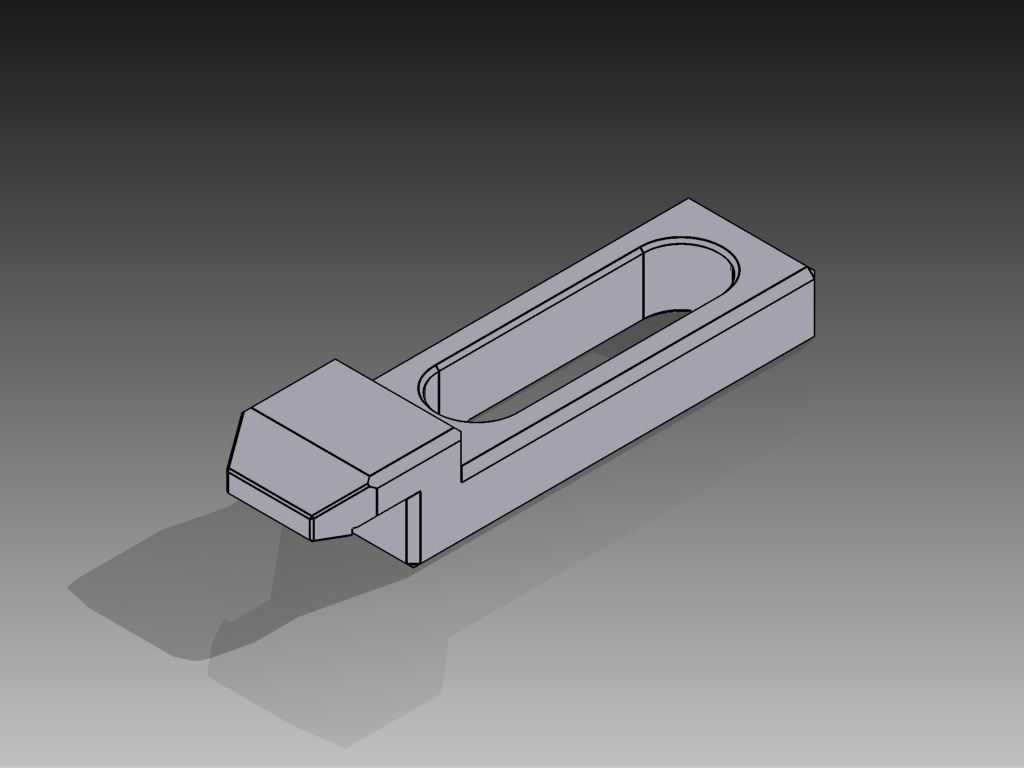

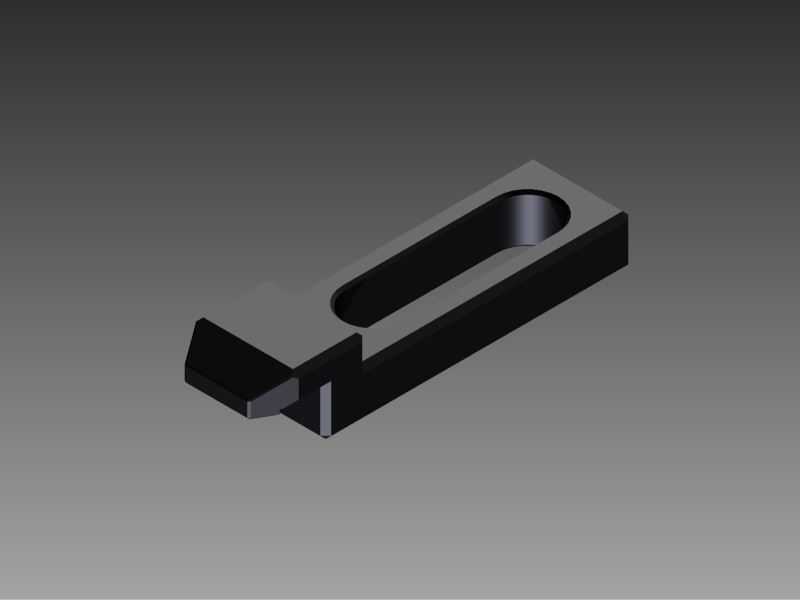

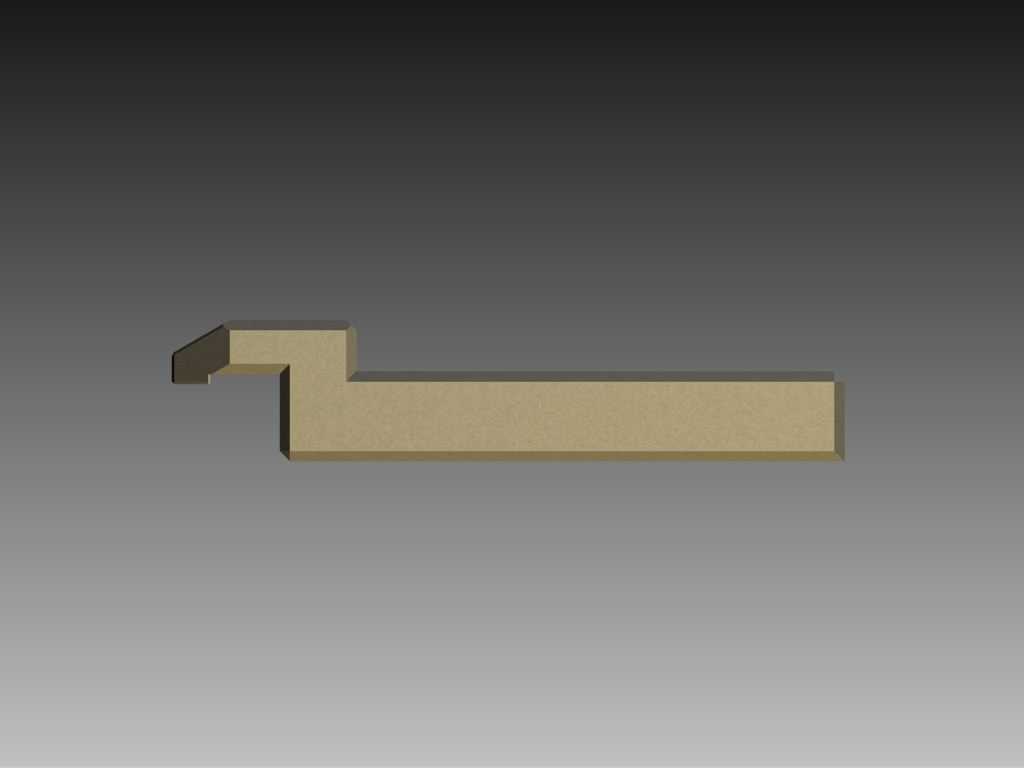

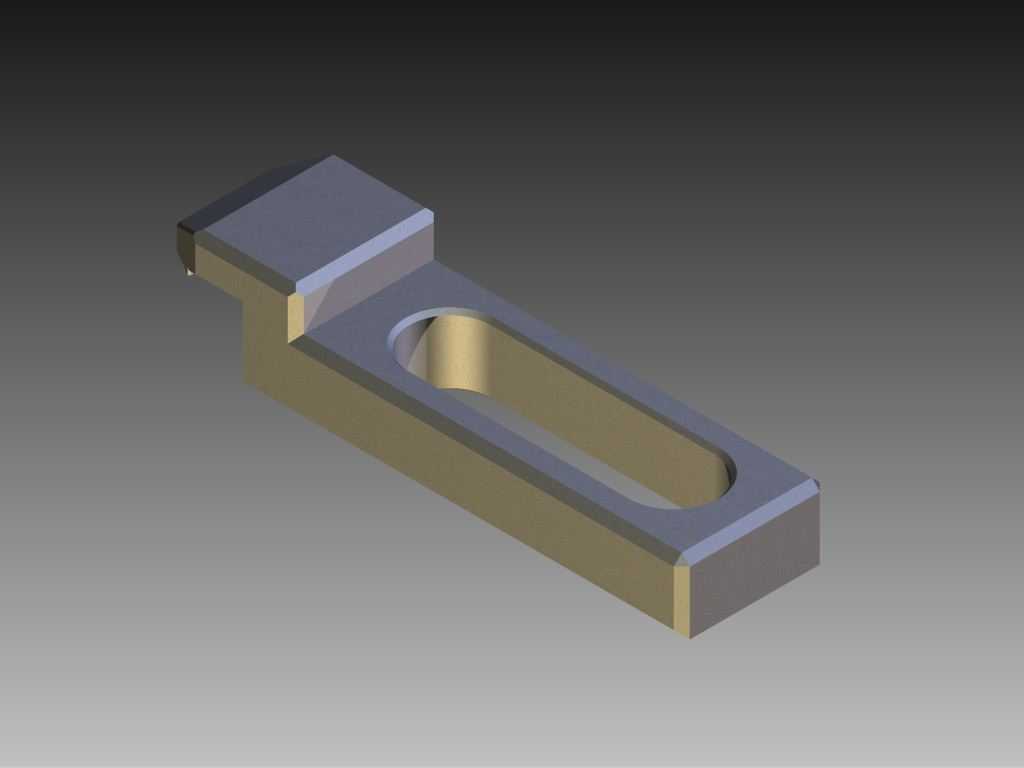

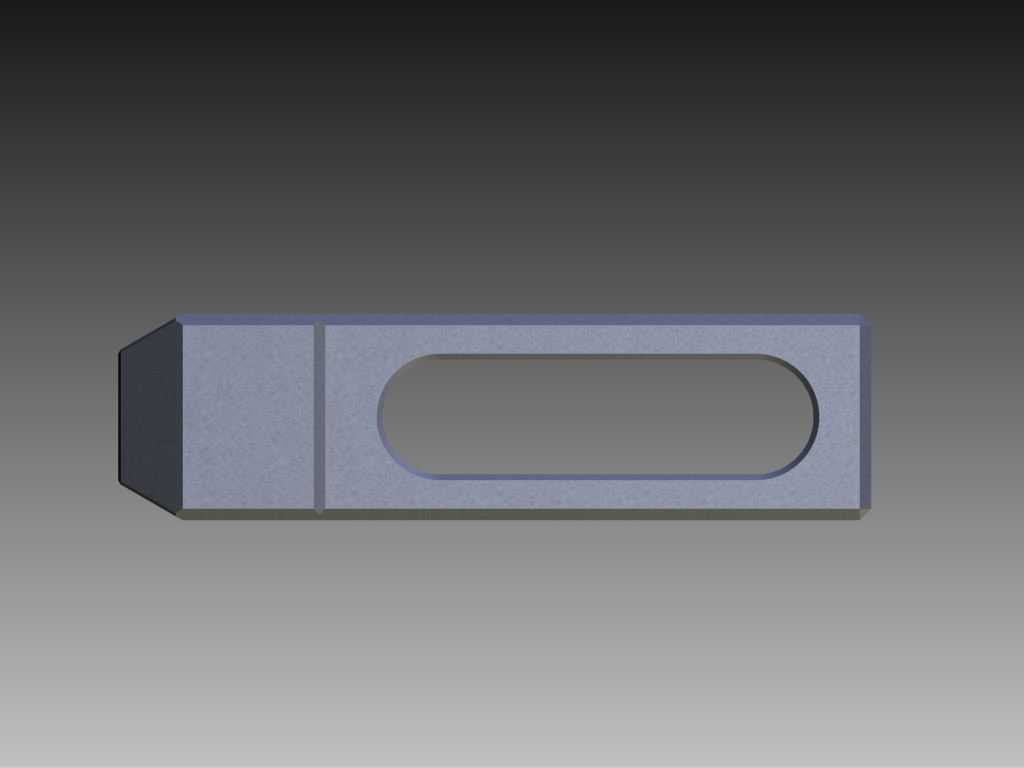

　　这类压紧结构常出现在普通铣床、小型加工中心的工作台T型槽装夹环节，也会适配线切割、平面磨床的工件固定工位，区别于传统的弓形压板，它的斜楔式压紧端不需要额外搭配过高的垫块，能在工件侧边空间有限的场景下完成锁紧，不会过多占用工作台的有效装夹面积。从结构形态来看，主体采用长条形开槽设计，槽体宽度匹配标准T型槽螺栓的杆径，开槽长度预留了足够的调节行程，能适配不同厚度的工件装夹需求，压紧端的斜角做了15度的楔面处理，当T型槽螺栓向下锁紧时，楔面会自动贴紧工件侧边的压合面，产生向下的分力把工件牢牢压在工作台面上，不会出现普通平压板锁紧时工件翘起的问题。设计时特意把主体的受力截面做了等强度处理，开槽两侧的壁厚保持一致，

　　避免螺栓锁紧时因为两侧刚度不均出现主体偏斜，导致压合力偏移的问题；压紧端的接触面上做了微小的防滑齿纹，齿深控制在0.2mm以内，既可以增加和工件接触面的摩擦力，防止切削过程中工件移位，又不会在工件的已加工表面留下过深的压痕，减少后续的表面处理工作量。安装时需要注意，这类压紧件的槽体要和T型槽螺栓保持同轴，初始放置时压紧端的楔面要和工件侧边预留1-2mm的间隙，方便螺栓预紧时楔面能顺利滑入压合位置，主体的底面要完全贴合工作台面或者等高垫块的上表面，不能出现悬空，否则锁紧时会产生附加弯矩，导致主体变形甚至断裂。在实际加工场景中，这类压紧件尤其适合板类零件、小型异型零件的侧边装夹，当工件的上方需要走刀、不能使用横跨式压板的时候，

　　它可以完全布置在工件的侧边轮廓之外，给刀具留出完整的走刀空间，不会出现刀具撞压板的风险。和传统的螺栓压紧块相比，它的楔面结构自带行程补偿，工件表面存在微小的高度差时，不需要反复调整垫块的厚度，只需要拧紧螺栓就能自动适配压紧高度，能大幅减少装夹辅助时间，尤其是在小批量多品种的零件加工场景下，能有效提升机床的有效作业时间。结构的材质一般选用45号钢经调质处理，压紧端的楔面做局部淬火，硬度控制在HRC40-45之间，既保证整体的韧性，不会因为切削振动出现断裂，又能让压紧接触面保持足够的耐磨性，长期使用不会因为磨损导致楔面角度变化，影响压紧效果。设计建模时需要重点关注开槽的位置精度，槽的中心线要和主体的侧面保持平行，平行度公差控制在0.

　　05mm以内，否则锁紧时螺栓会受到侧向剪切力，长期使用会导致螺栓变形；压紧端的楔面角度要和锁紧行程匹配，角度过小会导致自锁性太强，拆卸时需要敲击才能松开，角度过大会导致锁紧力不足，切削时容易出现松脱，15度的楔角是经过大量现场验证的最优角度，兼顾了锁紧力和拆卸便利性。在装配适配性上，这类压紧件可以和不同长度的T型槽螺栓、不同厚度的等高垫块搭配使用，不需要针对特定机床做定制修改，只要工作台的T型槽规格符合通用标准，就能直接安装使用，属于通用性极强的工装压紧零件。日常使用时要注意及时清理开槽内的切屑和切削液残留，防止切屑卡在槽内导致调节行程受阻，每次锁紧前要检查楔面有没有磕碰损伤，如果出现微小的毛刺要及时用油石修磨，保证楔面和工件的接触是面接触而不是点接触，避免压合力集中导致工件表面出现压痕或者压紧件变形。
