蒸汽管路用1.5英寸内螺纹手动球阀

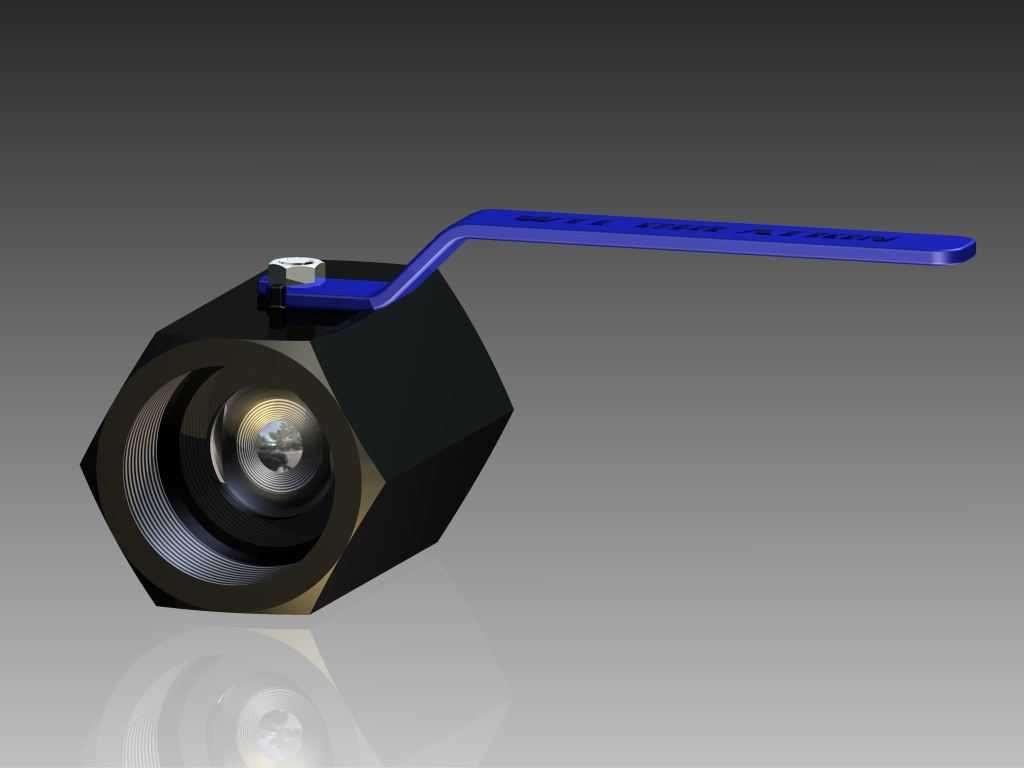

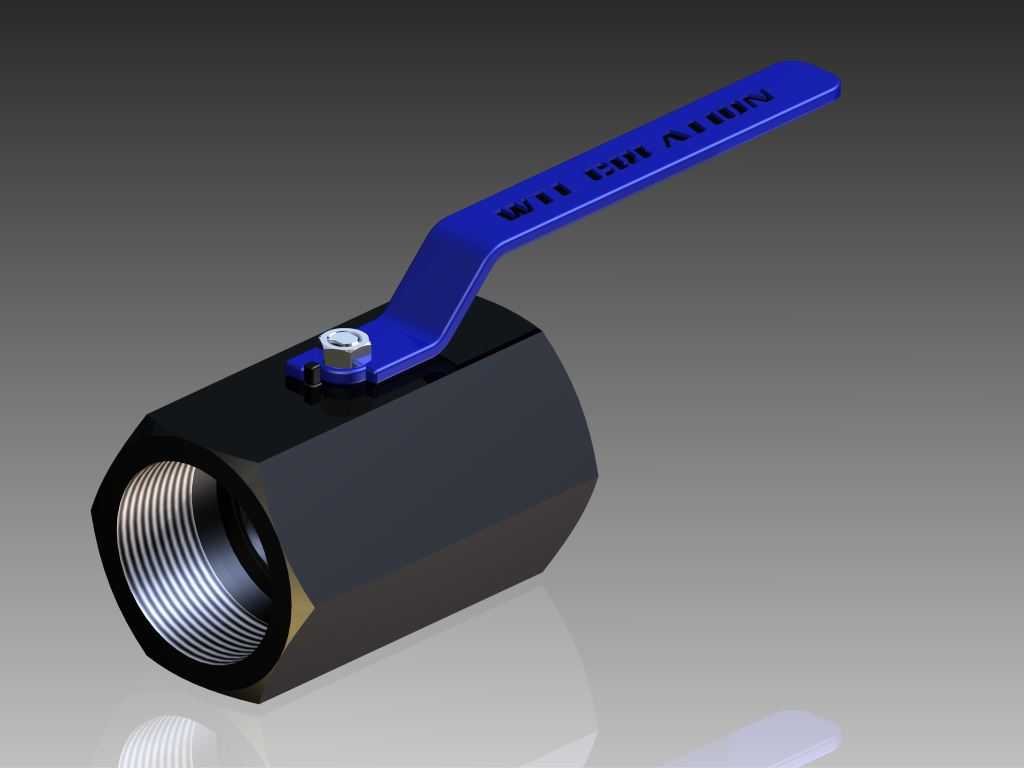

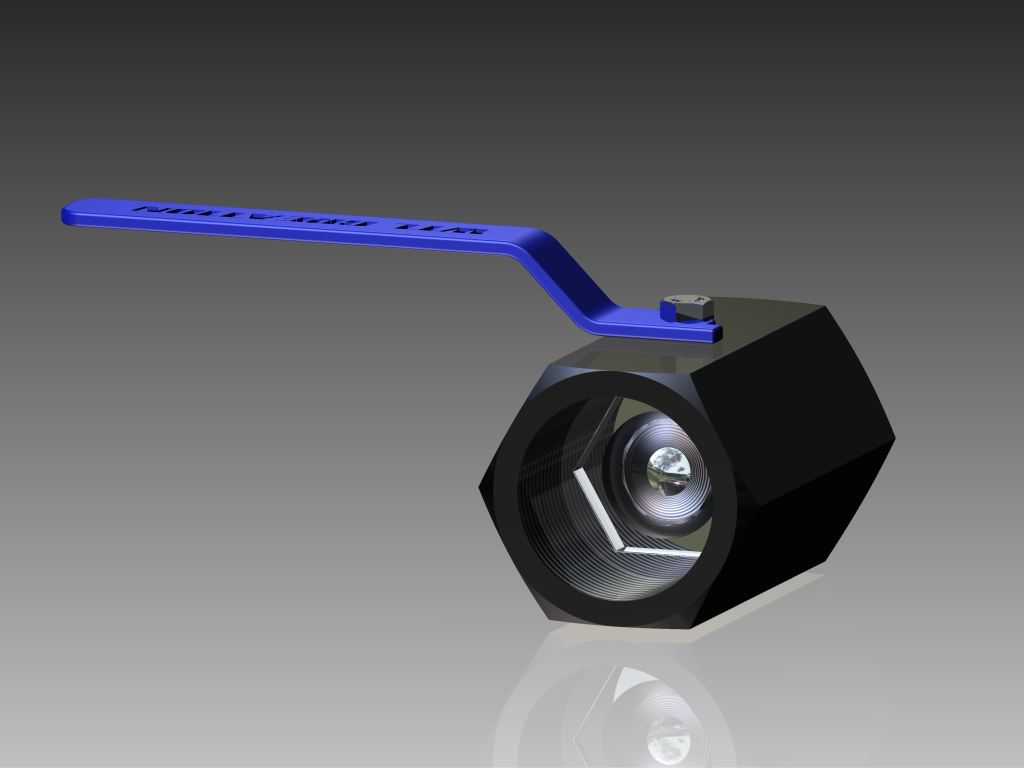

　　这款球阀主要面向饱和蒸汽输送管路的通断控制场景，在食品加工蒸煮线、印染烘干设备、化工小型反应釜蒸汽供料端、商用蒸汽消毒设备的管路系统中都能适配，核心作用是在蒸汽输送回路中实现可靠的截流与导通操作，相比闸阀、截止阀，它的流道阻力更小，全开状态下几乎没有压损，适合对蒸汽流量稳定性有要求的支路管路使用。从结构设计来看，这款产品采用一体式六角锻造阀体，没有额外的阀体拼接焊缝，从根源上避免了蒸汽工况下常见的接缝渗漏问题，阀体两端的内螺纹接口直接对应1.5英寸公称通径的管路，安装时不需要额外的转接接头，直接和同规格的镀锌钢管、不锈钢管螺纹端旋合即可，配合聚四氟乙烯生料带做螺纹密封，就能满足1.0MPa以下饱和蒸汽的密封要求。

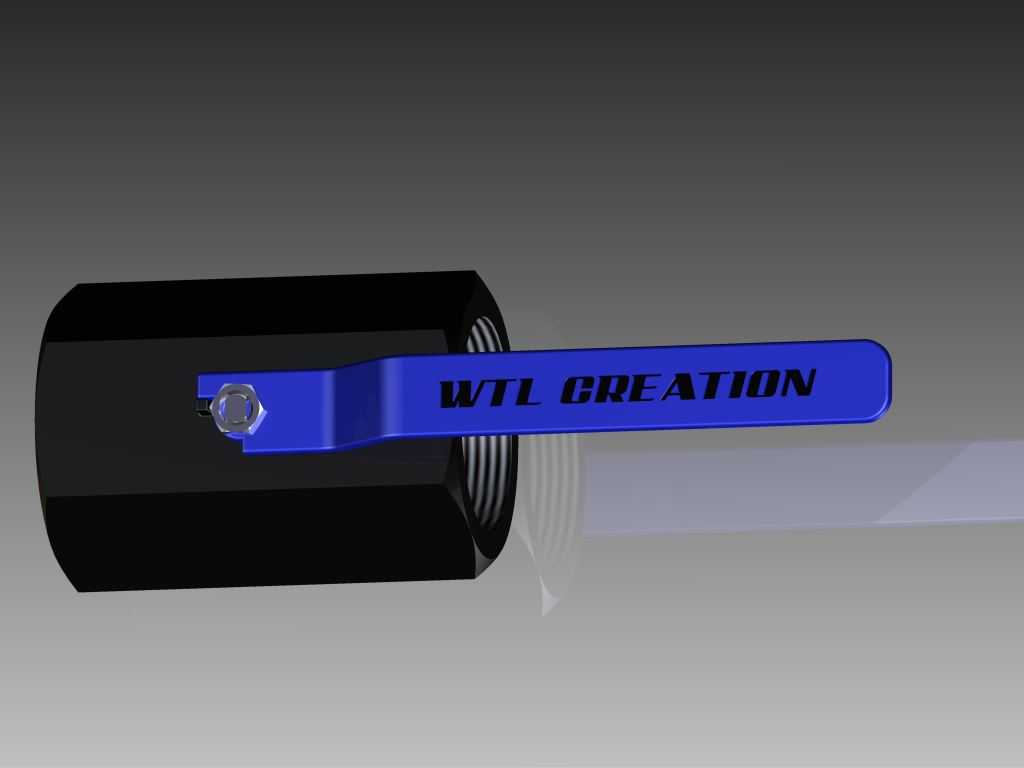

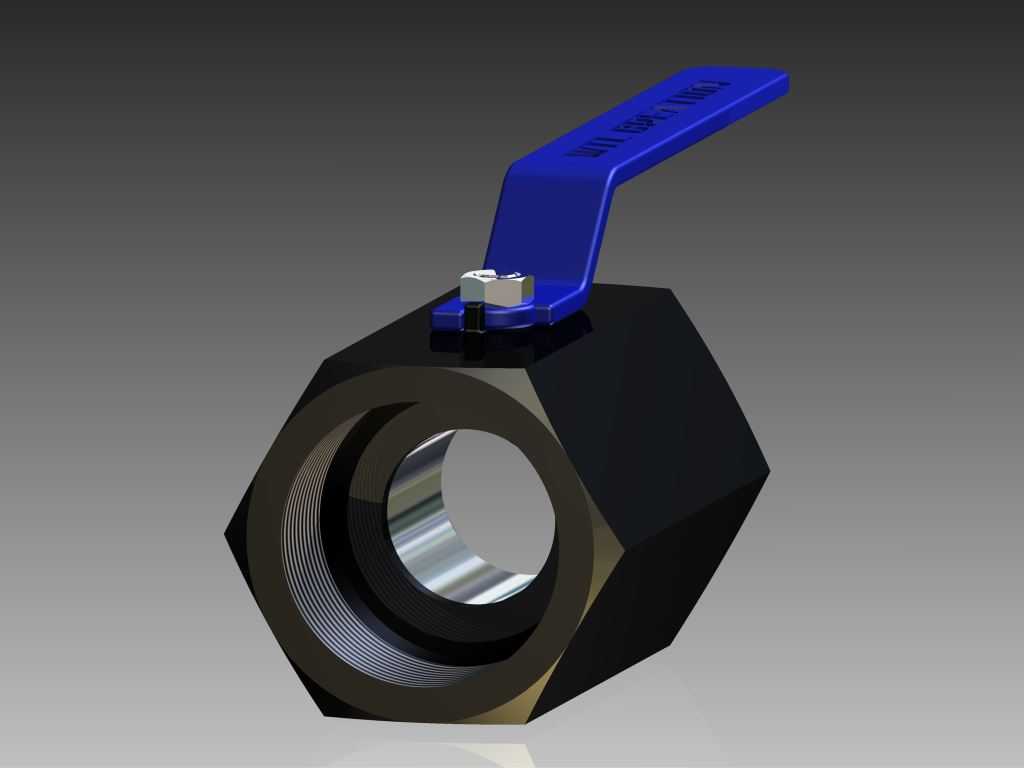

　　手柄采用加长杠杆式设计，操作时的力臂更长，即使在阀体内腔存在一定蒸汽余压的情况下，操作人员也不需要借助额外的加力杆就能轻松完成90度开关动作，手柄和阀芯的连接位置设置了防松卡簧，避免长期开关操作后手柄出现松脱错位，手柄表面做了蓝色喷塑处理，在车间复杂的管路布局中辨识度很高，巡检人员能快速识别阀门的开关状态。阀芯采用通孔式球体结构，球体表面做了高精度抛光处理，和阀座密封面的贴合度非常高，开关过程中密封面的磨损量极小，长期频繁操作也能保持稳定的密封性能，不会出现常见的内漏问题。设计过程中充分考虑了现场安装的操作空间，六角外形的阀体可以直接用普通活动扳手夹持固定，不需要定制专用的工装夹具，不管是新管路安装还是旧管路的阀门更换，

　　现场施工人员都能快速完成装配。阀门的整体安装边界控制得非常紧凑，阀体最大对边尺寸适配常规扳手的开口范围，安装后手柄的转动半径不会和周边的管路、支架产生干涉，在空间局促的设备夹层、管路桥架内也能顺利布置。在实际使用场景中，这款球阀只做管路通断使用，不建议用来做蒸汽流量调节，因为长期处于半开状态时，高速流动的蒸汽带有的冷凝水会持续冲刷球体密封面，容易造成密封面冲蚀损坏，缩短阀门的使用寿命。日常维护时不需要对阀体做整体拆解，只需要定期检查阀杆位置的填料密封是否有渗漏，如果出现轻微渗漏，适当压紧填料压盖的螺母就能解决问题，维护成本极低。这款球阀的结构完全适配蒸汽工况的使用需求，没有多余的冗余结构，所有尺寸都严格匹配通用管路的安装标准，

　　不管是做设备原厂配套还是后期运维替换，都能直接适配，不需要对现有管路做额外的改造。建模过程中还原了所有的装配细节，包括阀杆的防吹出结构、球体和阀座的配合间隙、手柄的限位结构，做管路系统装配仿真时，可以直接调用这个模型完成整体布局校验，检查安装空间是否足够，手柄转动时是否和周边部件存在碰撞，提前规避现场安装时可能出现的干涉问题。
