多刃切削立铣刀三维结构设计

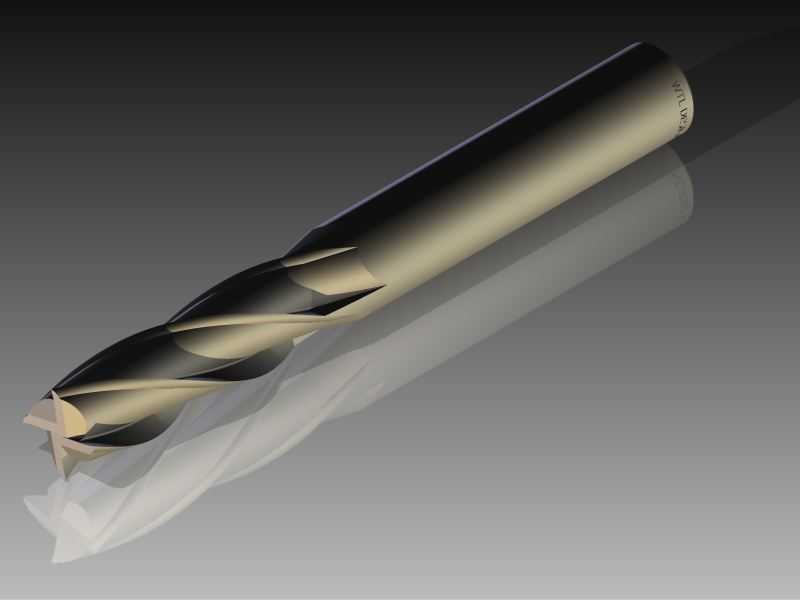

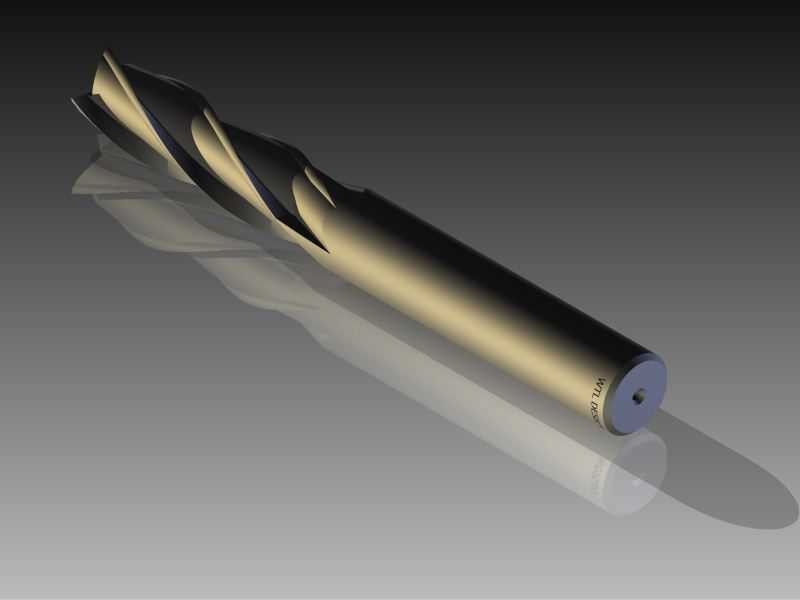

　　在常规金属切削加工场景中，立铣刀是数控铣床、加工中心等机加工设备上应用频次极高的切削刀具，可完成平面铣削、沟槽加工、台阶面切削、侧面仿形加工等多种工序，覆盖普通碳钢、合金钢、有色金属等多种常见工件材料的粗精加工需求。这款立铣刀采用整体式硬质合金类棒料结构设计，整体为直柄圆柱构型，柄部与刃部采用同直径连续过渡方案，无需额外变径结构即可适配标准弹簧夹头、液压刀柄等常规铣刀柄装夹，装夹时柄部伸入刀柄的长度可根据加工悬伸需求灵活调整，常规装夹边界下悬伸长度控制在柄径的3-4倍范围内即可保证足够的装夹刚性，避免加工过程中出现振刀、让刀问题。刃部采用四刃等螺旋角设计，螺旋槽的导程经过优化，排屑空间充足，切削过程中切屑可沿螺旋槽顺畅排出，

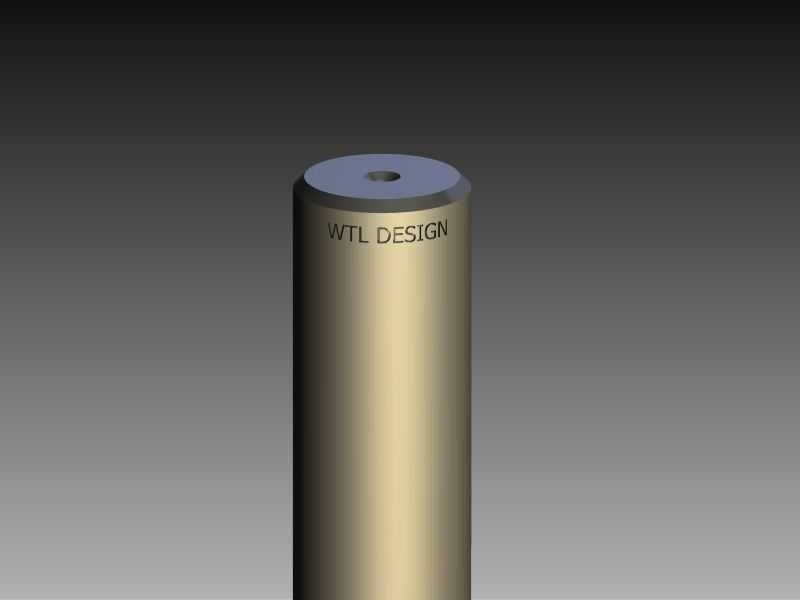

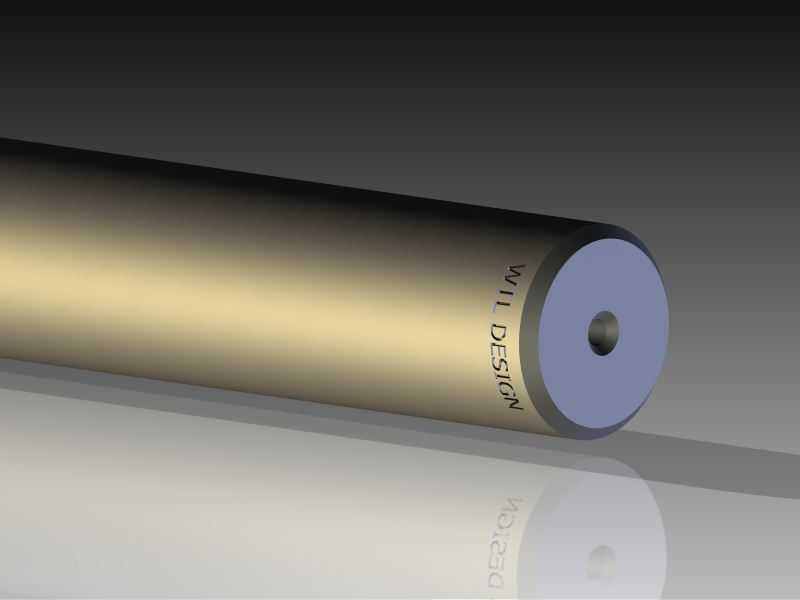

　　不会在槽内堆积刮伤已加工表面；每一条切削刃都分为主切削刃、副切削刃与端刃部分，端刃过中心设计，让刀具可以直接完成轴向进给钻削下刀，无需提前预钻下刀孔，大幅简化型腔类零件的加工工序。设计过程中，刃口做了微小的钝化处理，既可以避免刃口过于锋利导致的崩刃问题，又能保证切削过程中刃口强度足够，适配常规切削参数下的断续切削工况；刃带宽度控制在合理范围内，既可以保证加工表面的粗糙度要求，又能减少刃带与工件已加工表面的摩擦，降低切削热的产生。刀具的柄部做了高精度外圆磨削，圆柱度公差控制在微米级，装夹后刀具的径向跳动可以控制在很小的范围内，保证每一条切削刃的切削负载均匀，延长刀具使用寿命，同时提升加工表面的一致性。从实际应用场景来看，

　　这款立铣刀可适配普通立式铣床、数控加工中心、龙门铣床等多种加工设备，既可以用于小型模具钢零件的粗铣开粗，也可以在调整切削参数后完成有色金属零件的精铣加工，针对不同的加工材料，只需要匹配对应的切削线速度、进给率参数，即可稳定完成加工任务。刀具的整体长度设计兼顾了常规零件的加工深度需求，不会因为长度过长导致刚性不足，也不会因为长度过短无法加工有一定深度的型腔结构；刃部长度与柄部长度的比例经过优化，在保证刃部有效切削长度足够覆盖常规加工深度的前提下，尽可能提升柄部的装夹刚性，减少加工过程中的刀具变形。切削刃的后角设计兼顾了刃口强度与切削锋利度，后角过小会导致刀具后刀面与工件表面摩擦过大，加快刀具磨损，后角过大则会降低刃口强度，

　　在重载切削时容易出现崩刃问题，这款刀具的后角参数经过平衡设计，可适配大部分常规加工场景的需求。螺旋槽的表面光滑过渡，没有应力集中的尖角结构，既可以提升排屑顺畅度，也能减少刀具本身的应力集中，在高速切削时避免刀具从应力集中位置断裂。端刃的容屑槽设计合理，轴向进给切削时切屑可以顺利从端刃位置排出，不会在刀具中心位置堵屑，保证轴向进给的顺畅性。
