便携热绝缘运动饮料瓶外观结构设计

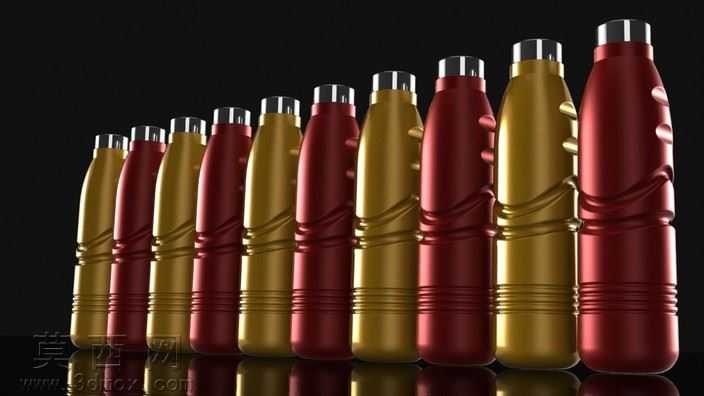

本作品为热绝缘便携饮料瓶的三维设计成果，建模阶段依托参数化建模逻辑完成全结构搭建，首先以瓶身中心轴线为基准绘制旋转轮廓草图，精准勾勒出瓶身从底部防滑收边、中部握持内凹曲面到瓶口螺纹衔接段的流畅曲线，通过旋转凸台命令生成瓶身基础实体后，针对握持区域的人体工学凹陷结构，采用曲面偏移与实体切除结合的方式完成造型，既保证曲面过渡无尖锐棱角，也匹配日常握持时的手指贴合弧度。瓶口部分严格按照通用密封瓶盖的螺纹标准绘制螺旋线，通过扫描切除生成标准外螺纹结构，同时预留了密封胶圈的安装卡槽，保证装配后的密封防漏性能；瓶底设计有多层环形加强筋，既提升瓶身放置时的稳定性，也增强底部抗冲击形变能力。材质与渲染阶段，针对热绝缘双层结构的特性，分别为内外层瓶身赋予不同材质属性：外层壳体采用高光亮面食品级塑料材质，调整反射粗糙度参数模拟金属质感的珠光漆面效果，分别调试出酒红、鎏金两款经典配色的材质球，漆面添加细微的金属珠光颗粒纹理，在光照下呈现细腻的渐变反光效果；内层绝缘层赋予哑光食品级PP材质，瓶口金属包边采用抛光不锈钢材质，调整环境反射贴图模拟金属的高反光特性。场景搭建时采用深色纯黑背景，布置多盏区域光从侧前方、侧后方打光，勾勒瓶身的曲面轮廓，添加底部反光板模拟光滑台面的倒影效果，通过批量阵列生成同系列不同配色的瓶身排列效果，直观呈现产品的系列化设计成果。设计思路上围绕户外便携热绝缘饮品容器的核心需求，在保证双层隔热结构有效阻隔内外温度传递的基础上，瓶身的环形纹路与内凹曲面既提升了握持摩擦力，也通过流线型造型强化产品的运动属性，整体造型修长协调，各部分结构衔接自然，既满足日常盛装冷热饮品的实用功能，也具备美观的外观视觉效果，可直接用于产品开模前的结构验证与外观宣传展示。
