通用电气类双吊耳式安装连接支座结构

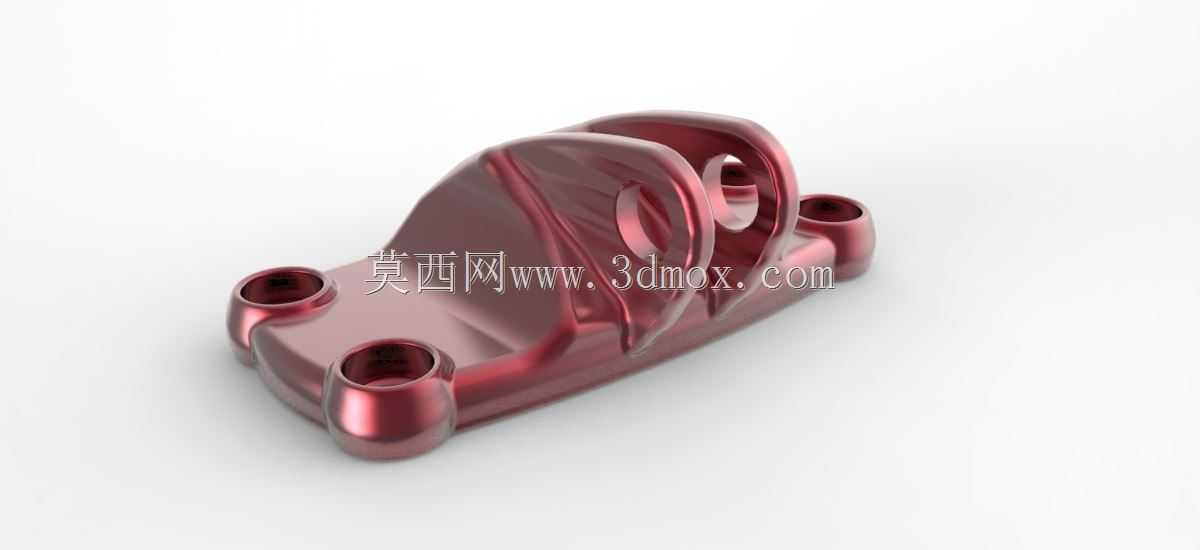

这类带双吊耳结构的安装支座，常应用在通用电气设备的柜体内部、户外输配电配套组件的安装场景中，主要承担电气功能模块的承载、定位以及辅助吊装转运的作用，在低压配电柜、户外端子箱、小型工控设备的内部安装场景里十分常见。从结构设计来看，底座部分设置了四个带沉孔的安装柱，沉孔深度刚好可以容纳常规内六角圆柱头螺钉的头部，安装后螺钉端面不会突出支座表面，避免和上方搭载的电气模块产生干涉，四个安装孔的孔位间距严格匹配通用电气模块的标准安装孔距，不需要额外加工转接板就可以直接完成固定，大幅降低现场装配的工作量。上方的双吊耳结构做了圆弧过渡处理，吊耳内孔的同轴度控制在合理公差范围内，既可以穿入销轴完成和相邻构件的铰接，也可以在设备组装转运过程中穿入吊绳完成临时起吊，吊耳和底座衔接的位置做了加厚的圆弧补强，避免起吊或者承受交变载荷的时候出现应力集中导致的结构断裂。整个构件的外形做了全圆角过渡处理，没有尖锐的棱角，一方面可以避免安装调试过程中划伤操作人员，另一方面也能减少电气环境下的尖端放电风险，适配有绝缘防护要求的安装场景。安装边界方面，底座的底面做了全平面铣平处理，和安装基面贴合的时候可以保证足够的接触面积，不会出现局部悬空导致的固定不稳，整个支座的高度控制在较低的尺寸范围内，不会过多占用电气柜内部的纵深空间，适配紧凑化的设备内部布局需求。在设计这类构件的时候，需要优先考虑安装孔位的位置度公差，保证和配套模块的装配精度，同时吊耳部分的载荷校核要结合实际搭载模块的重量做安全系数预留，通常会按照1.5倍的额定承载做静力学仿真验证，避免长期使用过程中出现结构变形。构件表面的红色处理层一方面可以起到防锈防腐的作用，适配户外潮湿的电气安装环境，另一方面醒目的颜色也方便现场运维人员快速识别构件位置，在设备检修的时候快速定位安装点位。
