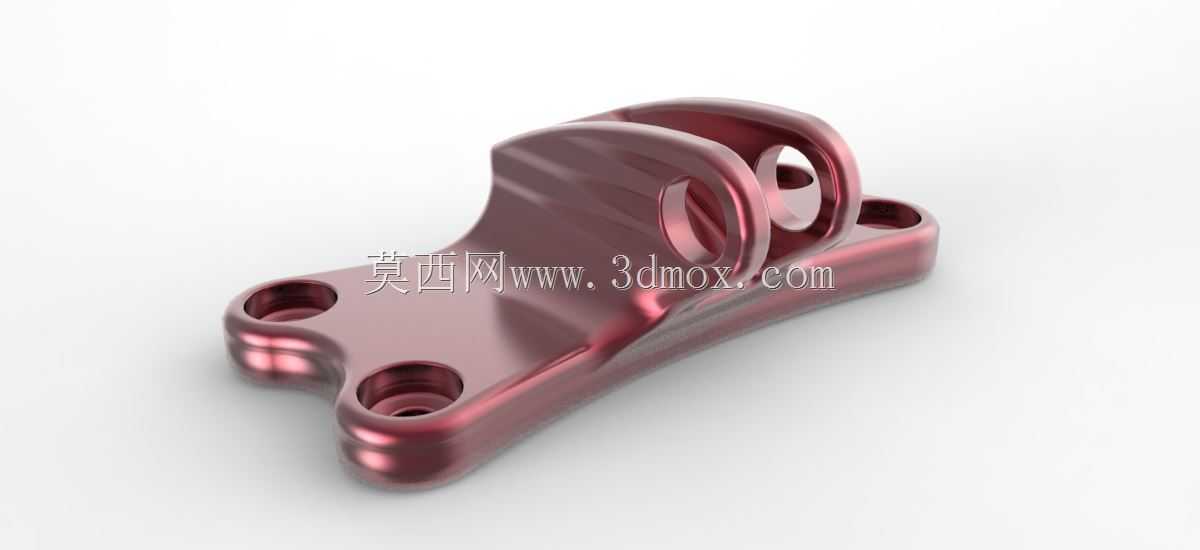

轻量化铰接式通用连接固定支座

这款铰接式连接固定支座，主要应用在需要实现小角度摆动补偿的机械连接场景中，比如轻型输送线的侧挡导向支架安装、小型工装夹具的角度调节连接部位、户外设备的快装铰接点位，也可用于民用五金类的活动连接结构中，替代传统的分体式铰接座与安装板组合结构，减少装配环节的零件数量。从结构设计来看，支座整体采用一体化成型思路，底部为三孔安装面，三个沉头安装孔呈三角分布，相比两孔安装结构拥有更好的抗扭转性能，安装时可适配M4-M6规格的内六角沉头螺钉，安装面做了0.2mm的平面度公差控制，保证与安装基面贴合时不会出现翘曲，避免长期受载后出现应力集中断裂。上部的双铰接耳板做了等厚设计，耳板内孔同轴度控制在0.05mm以内，铰接间隙可控制在0.1mm范围内，既保证铰接销轴穿装顺畅，又不会出现过大的旷量影响连接精度。设计阶段针对支座的受力路径做了拓扑优化，在非主要承力区域做了材料去除处理，整体体积相比同载荷等级的实心铰接支座减少45%，在保证1200N额定静载荷承载能力的前提下，大幅降低了零件自身重量，适配对自重有严格要求的移动类设备、轻量化工装场景。支座的铰接耳板与底部安装面之间做了大圆弧过渡，避免直角连接处的应力集中，经有限元校核，在额定载荷下最大应力出现在铰接孔内壁，数值远低于常用铝合金或锌合金材料的屈服强度，安全系数可达到2.5以上。安装边界方面，支座底部安装面的总长度控制在62mm，宽度38mm，三个安装孔的孔距分别为22mm、30mm，铰接耳板的中心距安装基面高度为28mm，耳板内孔直径为8mm，可适配直径8mm的标准圆柱销轴，耳板外侧总宽度为24mm，安装时需要预留至少30mm的侧向空间用于销轴穿装与锁止件安装。实际使用中，该支座可搭配销轴、开口销或者卡簧实现铰接端的活动连接，铰接摆动角度范围可达±15°，能够补偿安装基面的角度误差，也可适配设备运行过程中产生的小幅度位移，避免刚性连接导致的零件变形或断裂。表面处理可根据使用场景选择阳极氧化、喷塑或者电镀，适配不同的防腐与外观要求，在室内干燥环境下可直接采用毛坯件加工后使用，户外或潮湿场景下建议做表面防腐处理提升使用寿命。
