多辊式全向移动麦克纳姆轮结构设计

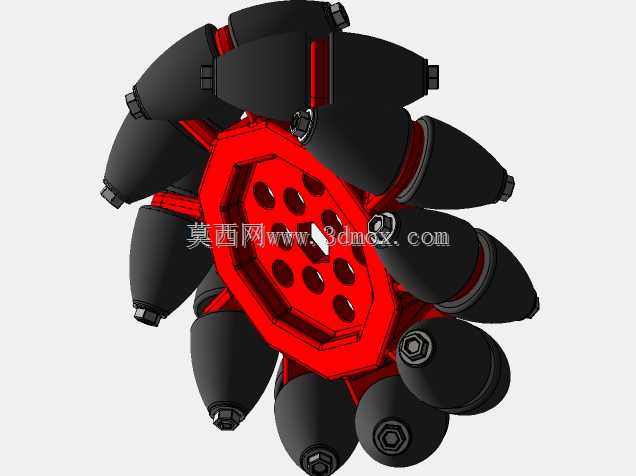

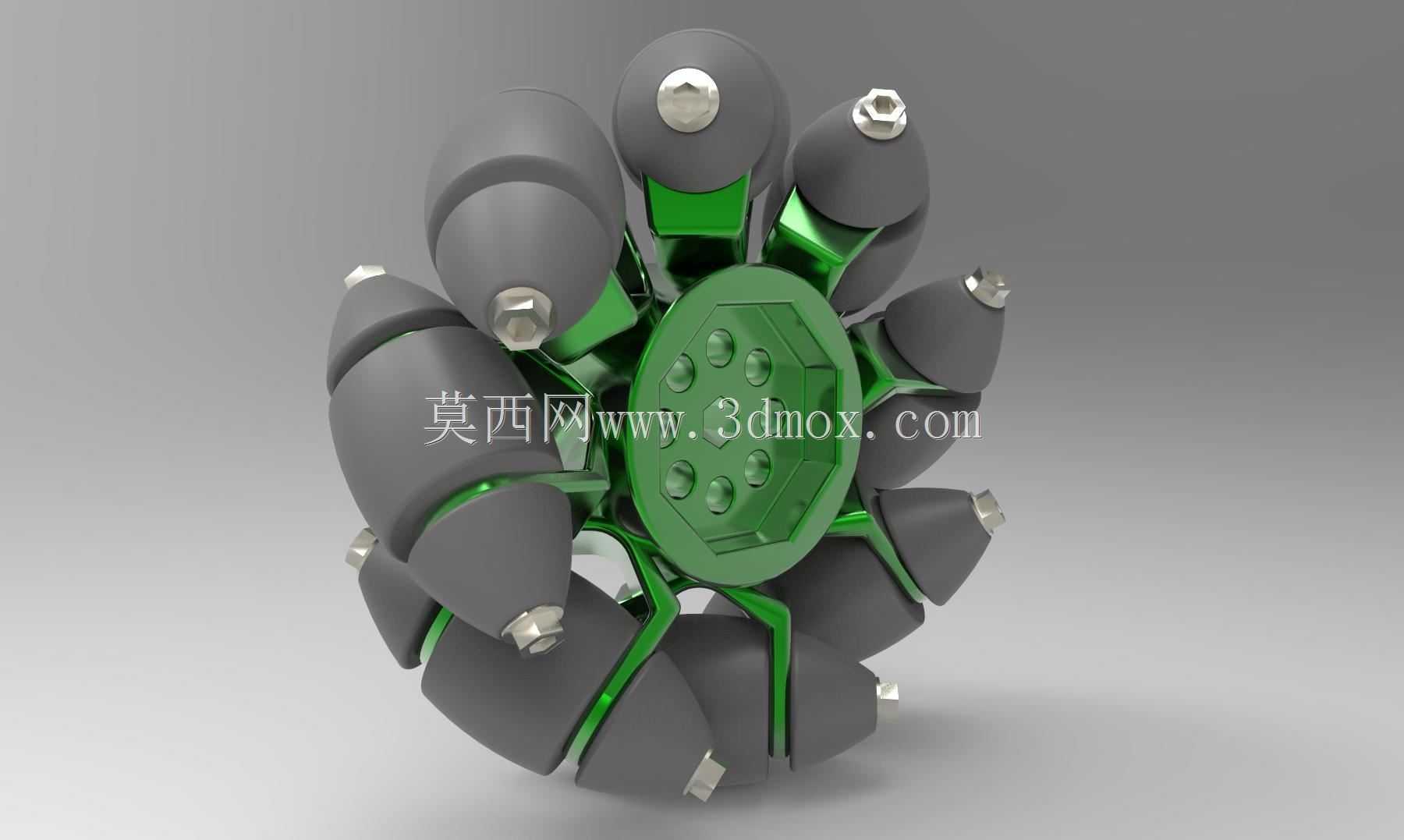

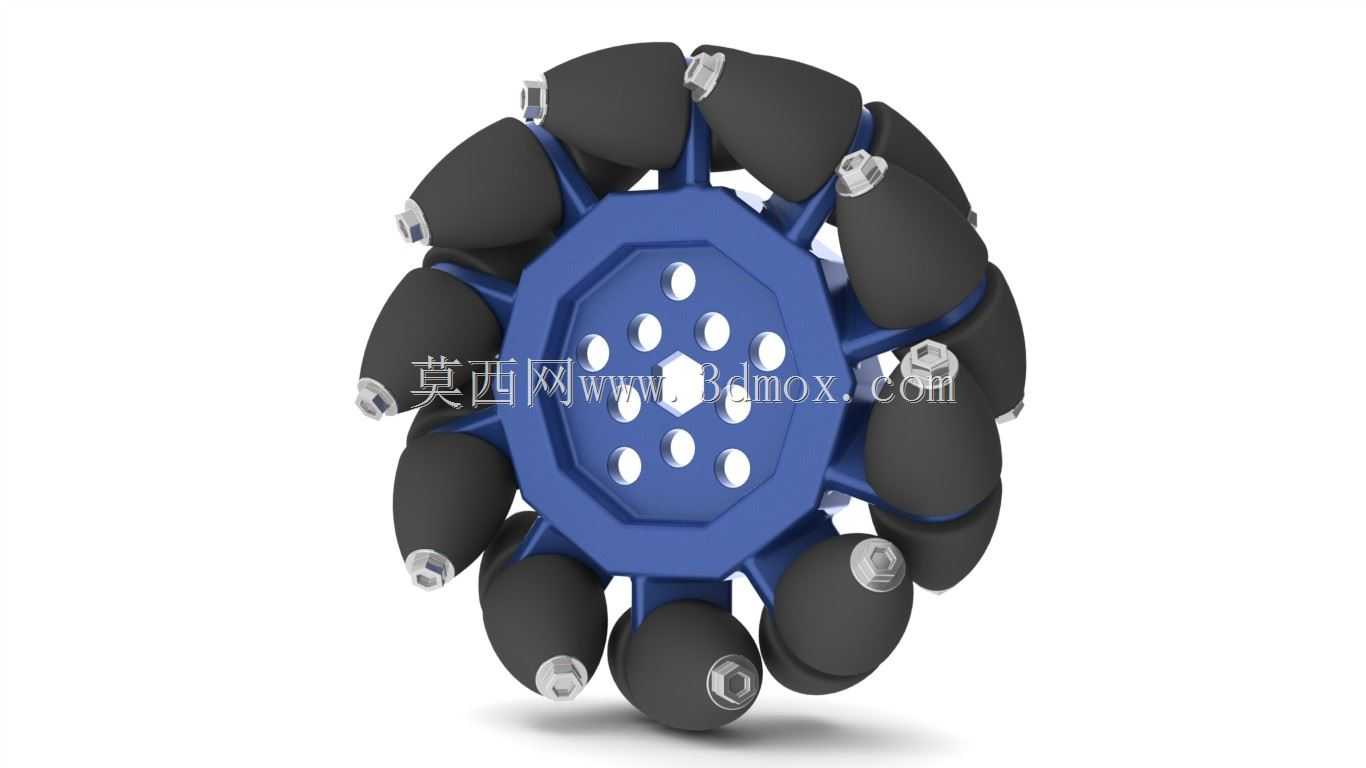

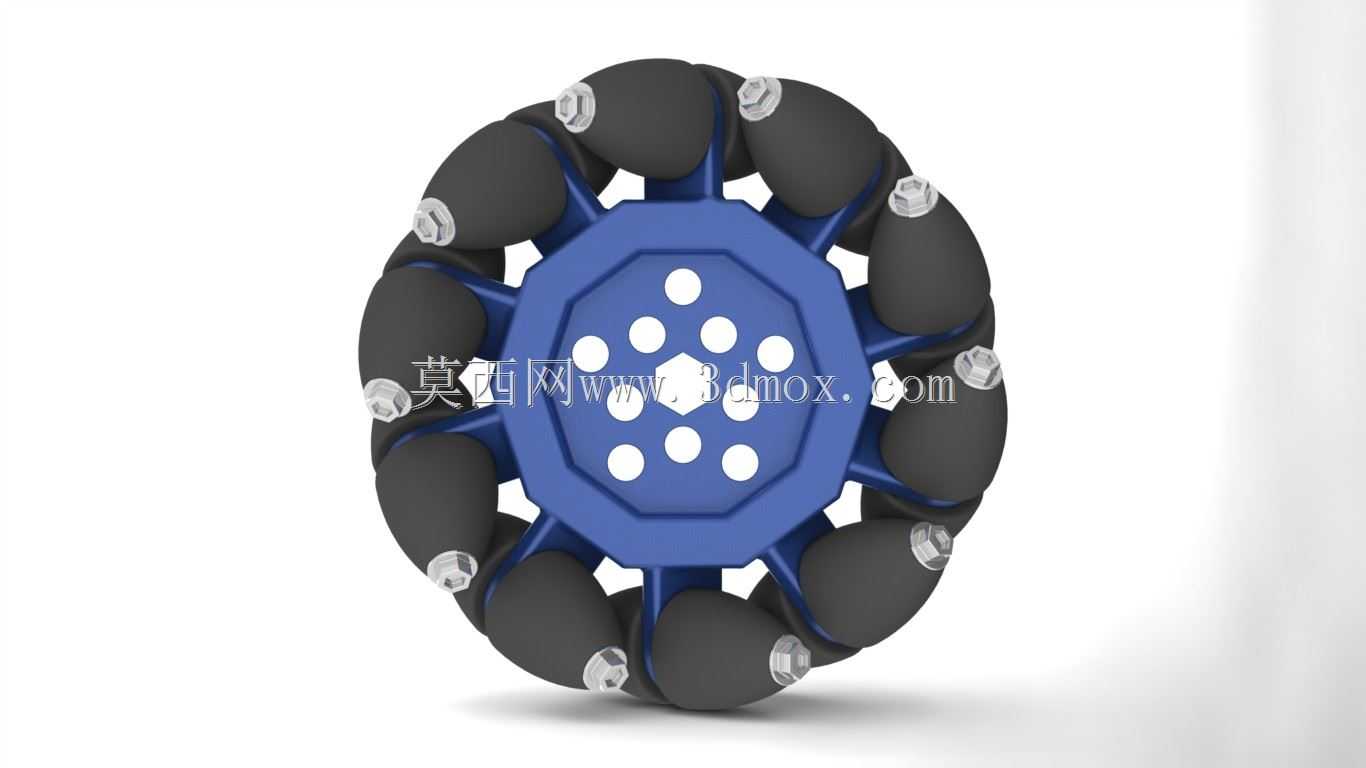

　　在承受偏载冲击时不会出现辐板形变。轮毂周边均匀分布的12个斜置辊子安装位，每个辊子的轴线与轮体主轴线呈45度夹角布置，这种角度设计能够将轮体的旋转驱动力分解为纵向与横向两个方向的分力，当同一台设备上的四个麦克纳姆轮按照特定旋向组合、分别匹配不同转速时，不同辊子产生的横向分力相互叠加或抵消，就能实现任意方向的合力输出，不需要额外设置转向机构就能完成全向移动动作。辊子本身采用外包高弹性耐磨橡胶的结构，橡胶层的弧度经过匹配设计，能够保证轮体滚动过程中始终有辊子外表面与地面保持接触，避免行进过程中出现颠簸、跳轮的问题，橡胶材质的摩擦系数经过调校，既能在环氧地坪、水泥地面、钢板地面等常见工业地面上保持足够的抓地力，避免驱动打滑，在车间智能AGV转运、仓储物流分拣机器人、窄空间作业巡检平台、重载全向移动工装台这类对移动灵活性有严苛要求的设备场景里，常规转向轮受转向半径限制，无法完成横向平移、原地自旋、斜向行进这类特殊动作，而麦克纳姆轮通过轮体周边分布式布置的斜向辊子结构，能够依靠不同轮组的转速差与转向配合，实现平面内任意方向的移动，完全摆脱传统轮系的转向半径约束，适配空间局促、走位精度要求高的作业场景。这款麦克纳姆轮的核心承载基体采用八边形辐板式轮毂设计，区别于常规圆形轮毂，八边形的安装面能够在同等轮廓尺寸下提供更均匀的螺栓锁紧受力点，避免轮毂与驱动轴法兰连接时出现局部应力集中，同时八边形的辐板结构在减重镂空处理后，依然能保持足够的抗扭刚度，

　　又能在长期运行中保持较好的耐磨性，降低辊子的更换频率。每个辊子两端采用自带密封的深沟球轴承作为转动支撑，轴承内圈通过台阶销轴固定在轮毂的支耳上，销轴端部采用内六角螺栓锁紧防松，这种安装结构既能够保证辊子绕自身轴线自由转动，不会出现卡滞，又能在辊子磨损到极限时快速拆卸更换，不需要整体拆解轮体，大幅降低后期维护的工作量。轮毂中心设置有与驱动输出轴匹配的安装定位孔，周边环形分布的多个安装孔能够适配不同规格的驱动法兰连接，不管是适配伺服电机直驱的驱动单元，还是搭配减速箱输出的驱动结构，都能通过调整连接螺栓的布置完成适配，安装边界上，轮体的整体外径、辊子外伸的最大轮廓尺寸都经过校核，在轮体安装到设备底盘后，辊子转动过程中不会与底盘支架、

　　线缆护板、周边传感器支架发生运动干涉，轮体的额定承载能力经过受力核算，单轮能够满足中轻型移动平台的载荷需求，四个轮组搭配使用时可以承载数百公斤的设备整体重量，完全覆盖常规AGV、巡检机器人、移动作业平台的载荷要求。从设计细节上看，轮毂的支耳与辐板连接处做了圆弧过渡处理，避免直角连接处的应力集中在承受冲击载荷时出现开裂，辊子的橡胶外形采用腰鼓形设计，接触地面时的受力面更均匀，不会出现局部压强过大导致的橡胶异常磨损，同时辊子的安装角度公差控制在极小范围内，避免因角度偏差导致的分力误差，防止设备行进时出现走偏、蠕动的问题。在实际应用中，这类麦克纳姆轮特别适合用在车间内的物料转运AGV上，这类AGV需要在狭窄的设备通道之间穿行，

　　还要精准停靠在生产线边的上下料位置，传统舵轮需要较大的转向空间，而搭载这款麦克纳姆轮的AGV可以直接横向平移对接工位，不需要反复调整走位，大幅提升上下料的效率；在仓储场景的分拣机器人上，这款轮体的全向移动能力可以让机器人在密集的货架之间灵活穿梭，不需要预留转向空间，提升仓储空间的利用率；在一些特殊的窄空间作业设备上，比如船舱内的巡检机器人、狭小设备舱内的检修移动平台，这款轮体的原地自旋能力可以让设备在极小的空间内完成转向调整，不需要额外的回转空间。设计过程中还充分考虑了不同使用场景的适配性，轮毂材质可以根据载荷需求选择铝合金或者工程塑料，铝合金材质的轮毂强度更高、承载能力更强，适合重载场景使用，工程塑料材质的轮毂重量更轻、运行噪音更低，适合轻型服务类机器人使用；辊子的橡胶硬度也可以根据地面情况调整，在光滑地坪上使用可以选择稍软的橡胶材质提升抓地力，在粗糙地面上使用可以选择硬度稍高的橡胶提升耐磨性能。轮体的动平衡性能也经过结构优化，所有辊子的重量差控制在极小范围内，轮毂在加工后经过动平衡校正，在高速运行时不会出现明显的振动，保证设备行进的平稳性，避免因轮体振动导致车载传感器、精密作业部件的精度受影响。
