手动操作式蜗轮蜗杆传动演示结构

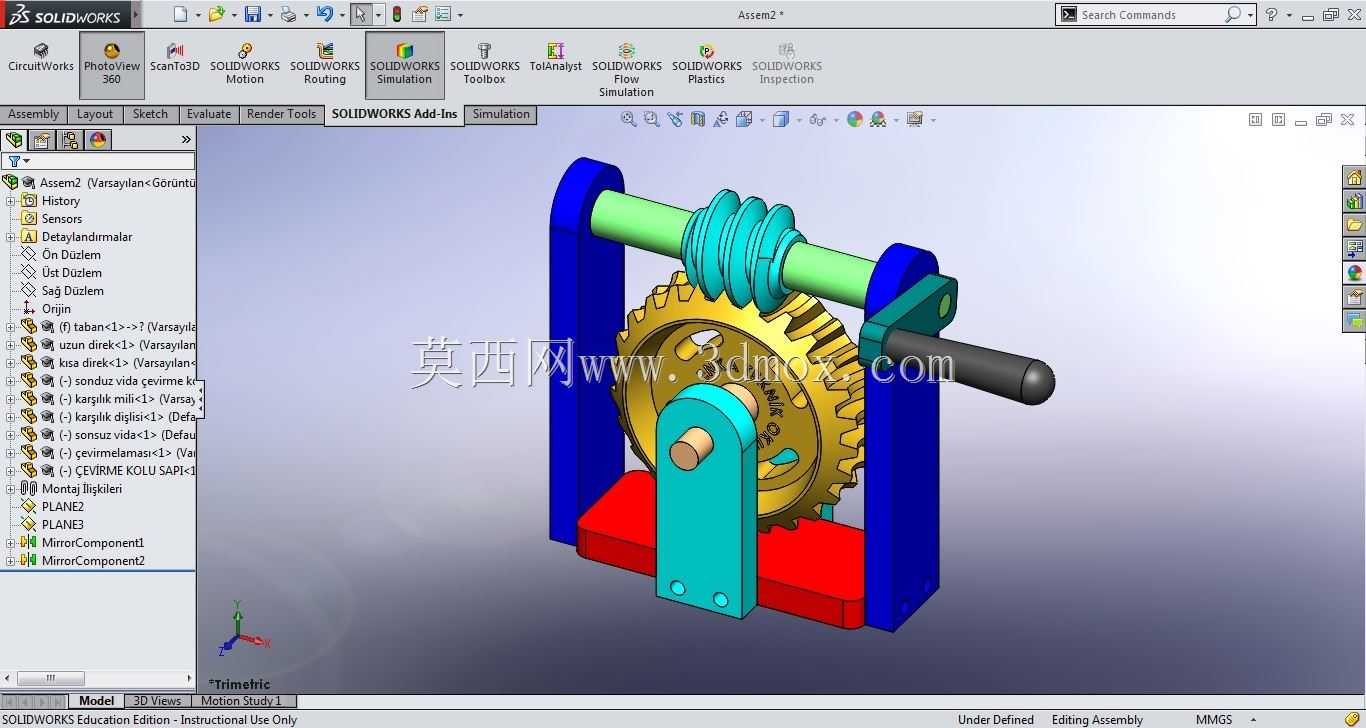

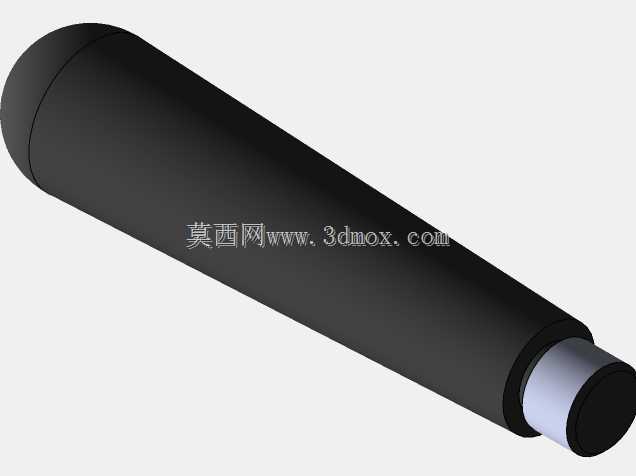

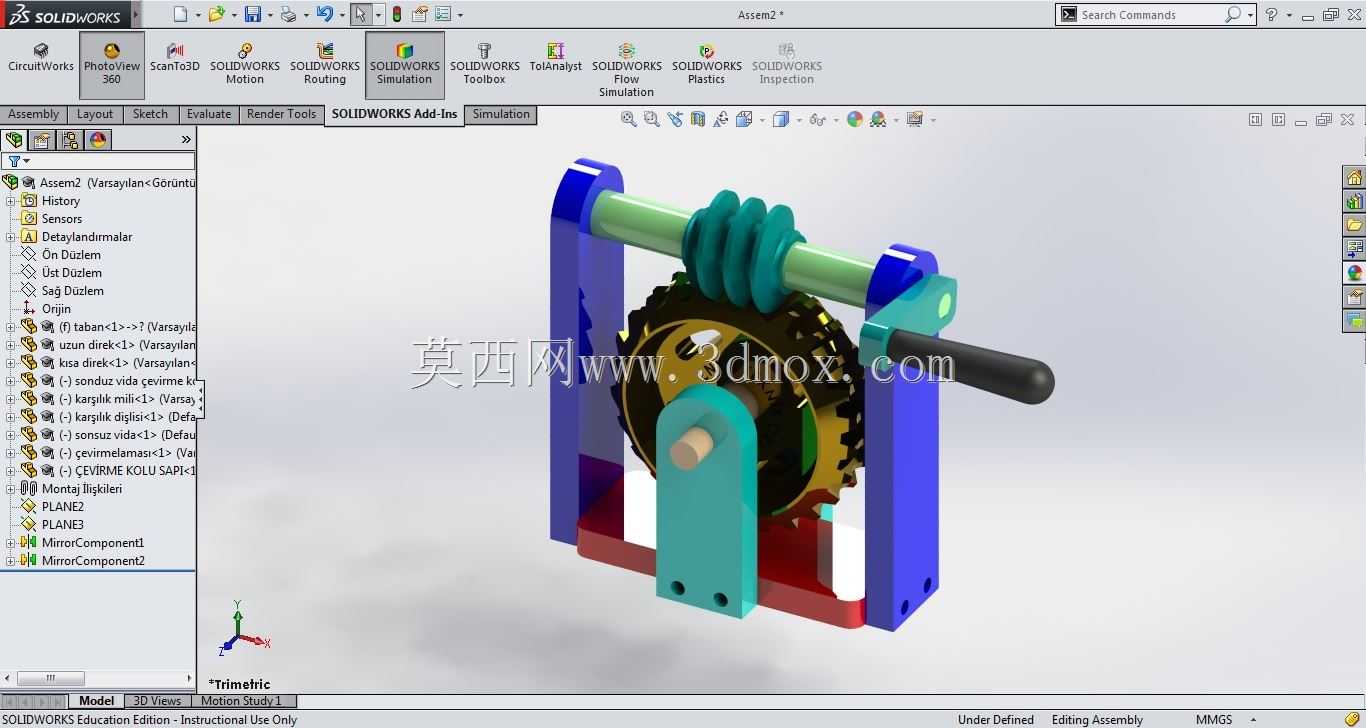

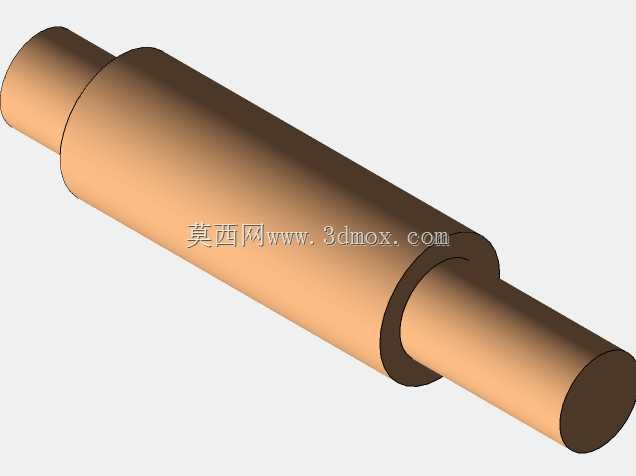

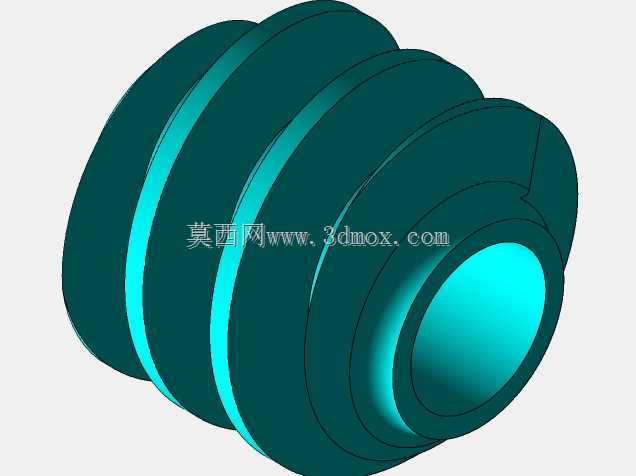

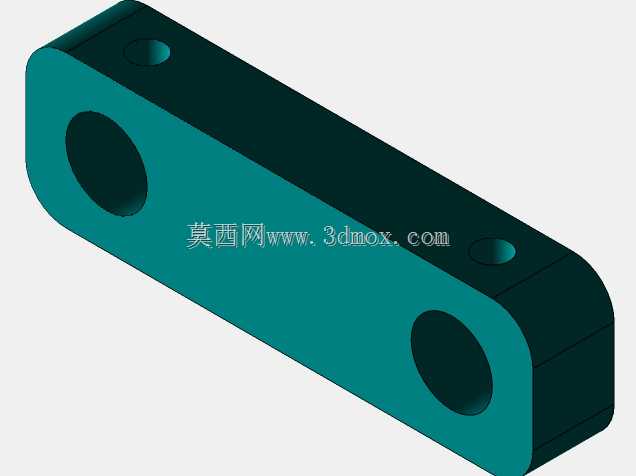

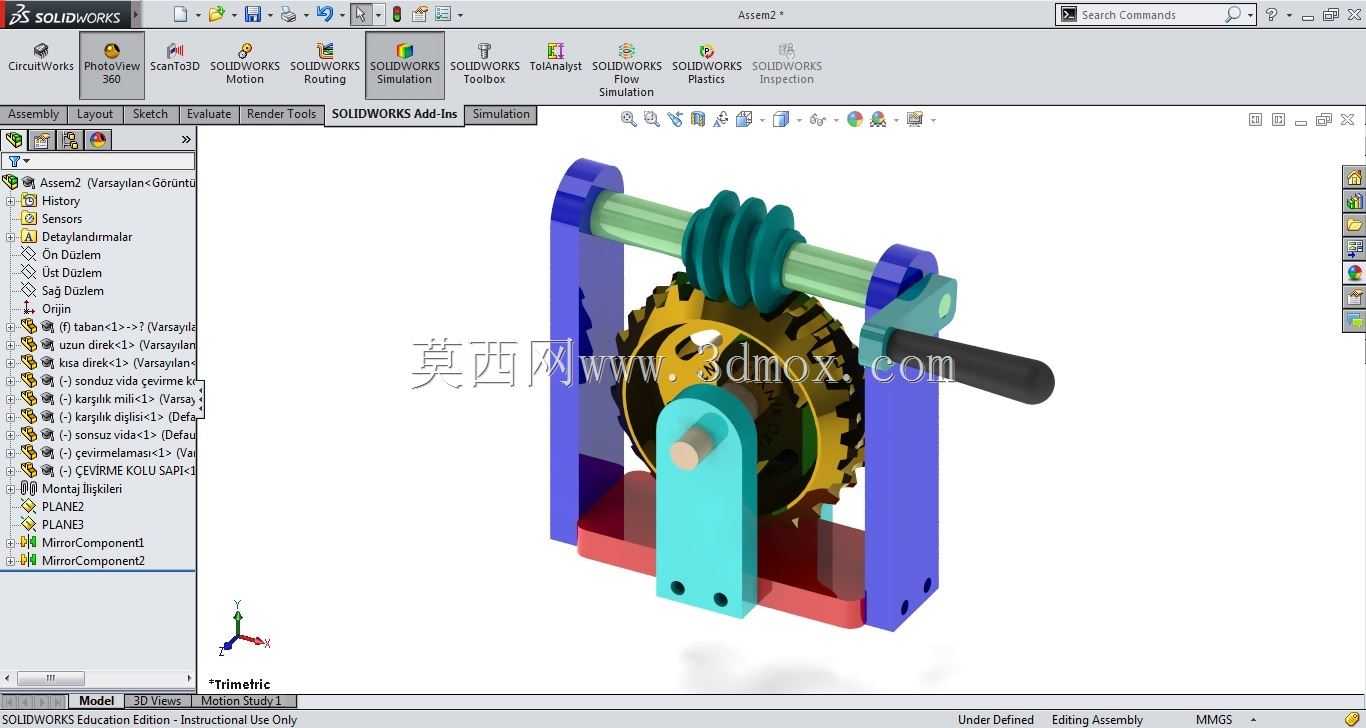

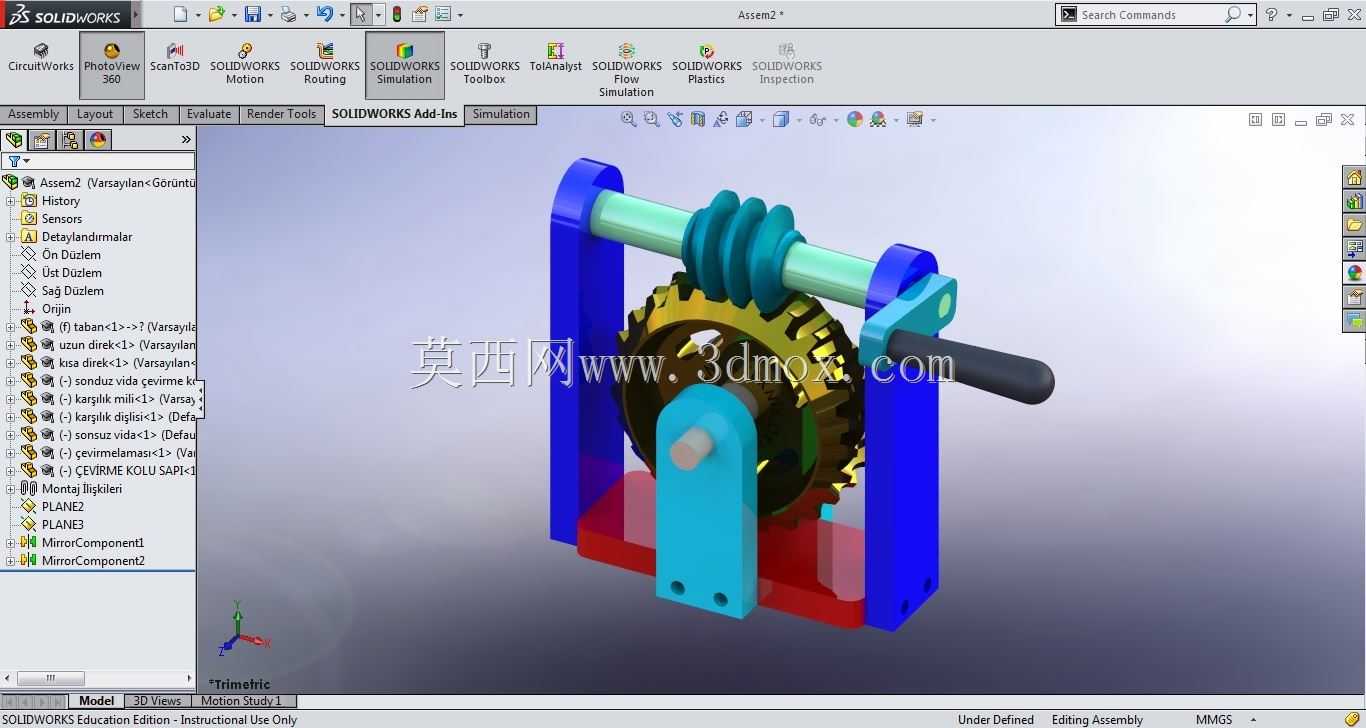

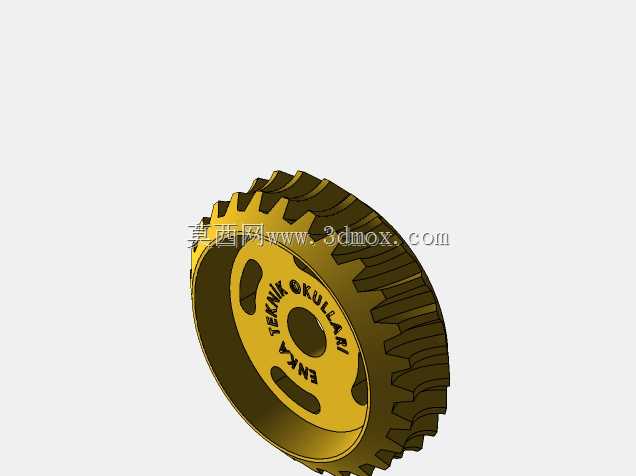

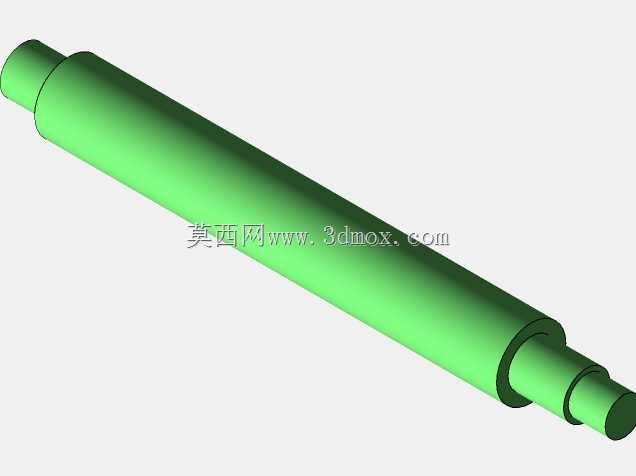

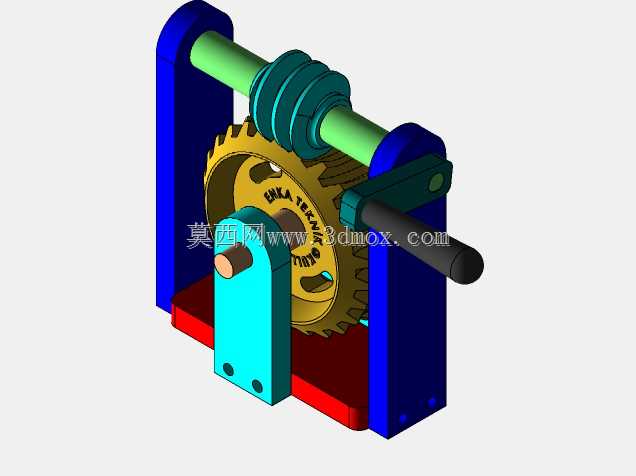

这套蜗轮蜗杆传动结构是机械传动领域应用极为广泛的减速换向组件，常被用于轻工输送设备、小型手动操作工装、教学演示教具、低速进给机构等场景中，核心作用是在垂直交错的两轴之间传递旋转动力，同时实现大减速比的扭矩放大，满足输入端小扭矩转动、输出端大扭矩低速作业的实际需求。该结构采用单头圆柱蜗杆与渐开线齿形蜗轮配合的设计思路，输入端设置手摇操作柄，可直接通过人力驱动蜗杆旋转，蜗杆的螺旋齿面与蜗轮轮齿连续啮合，将蜗杆的高速旋转转化为蜗轮的低速转动，传动过程平稳无冲击，啮合时多齿同时接触，承载能力相较普通交错轴齿轮传动更强，且具备反向自锁特性，即只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，可在起重、手动调节类场景中避免负载倒转带来的安全隐患。整体结构采用立式双侧支撑板布局，两块蓝色立式支撑板通过底部红色安装底座连接固定，形成稳定的支撑框架，蜗杆通过两端的光轴段架设在支撑板上部的安装孔内，可绕自身轴线顺畅转动，手摇柄设置在蜗杆轴的外伸端，握持操作的力臂长度经过合理设计，手动驱动时无需施加过大的作用力即可带动蜗轮输出足够扭矩。蜗轮通过中心转轴安装在两块支撑板之间的下部位置，轮齿与蜗杆螺旋面完全贴合啮合，中心轴可向外输出旋转动力，前端设置的蓝色安装座可用于固定输出端的执行部件，比如调节转盘、小型卷绕辊、进给丝杆等配件。在安装边界上，整体结构的横向宽度适配小型设备的安装空间，纵向深度预留了手摇柄的操作回转空间，不会与周边安装部件产生运动干涉，底部底座预留了固定安装孔位，可直接通过螺栓固定在设备机架或者工作台面上，安装调试时只需保证蜗杆与蜗轮的中心距符合啮合公差要求，即可实现顺畅的动力传递，日常使用中只需在啮合齿面定期涂抹润滑脂，就能降低齿面磨损，延长结构的使用寿命。
