垂直式快速夹钳工装夹具结构设计

这款垂直式手动快速夹钳是工业生产场景中应用极为广泛的工装定位压紧部件，常见于各类焊接工装台、装配流水线工位、木质家具加工工位、电子元器件组装治具、五金件冲压辅助定位、检具定位模块等场景，核心作用是在加工、装配、检测工序中快速对工件施加稳定的压紧力，避免工件在作业过程中出现位移、翘曲、振动偏移，保障加工精度与装配一致性，相比传统螺栓压紧、压板压紧的固定方式，这类快速夹钳的操作效率可提升80%以上，操作人员仅需单次扳动压臂即可完成压紧与释放动作，无需反复拧动紧固件，大幅降低工位操作的辅助时长，适配中小批量多品种的柔性生产需求。

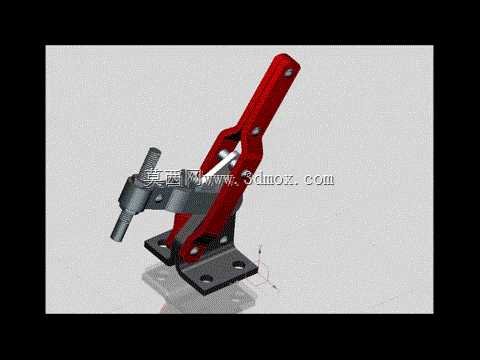

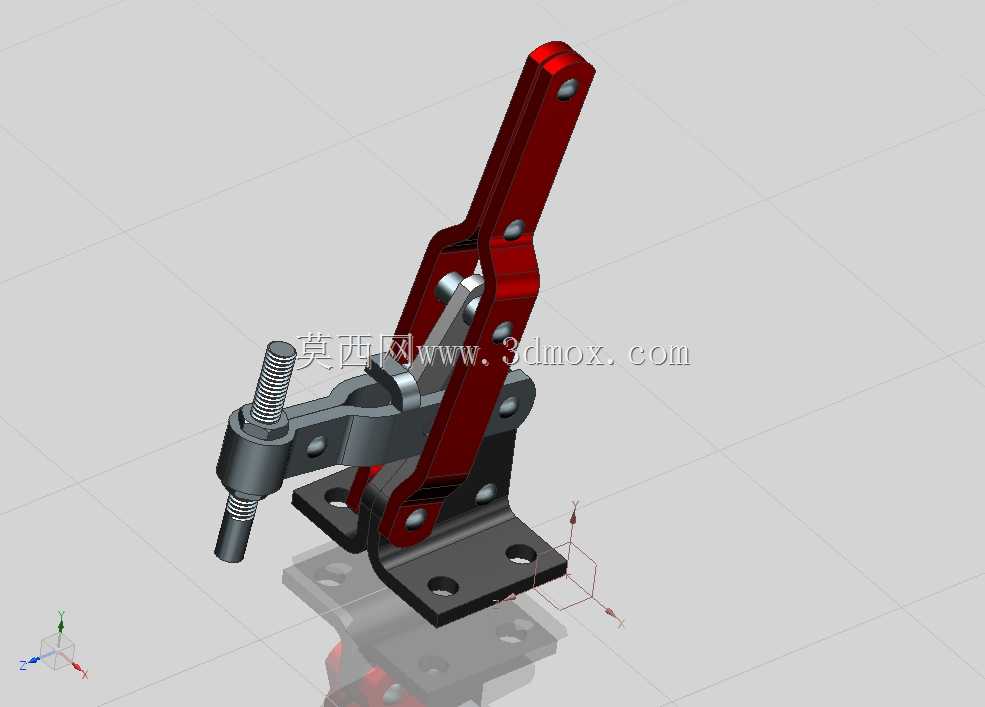

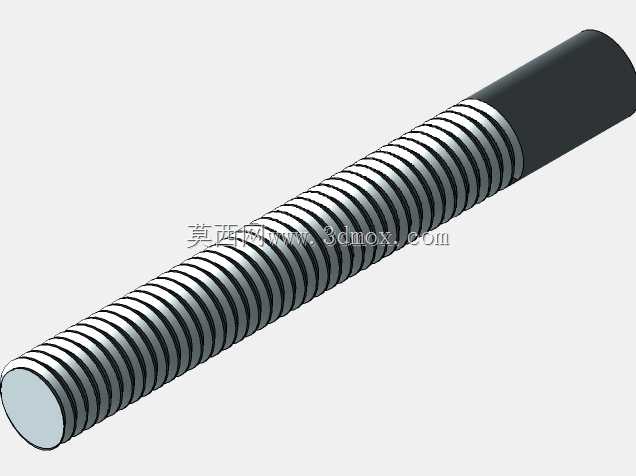

从功能特性来看，这款夹钳采用垂直式压臂布局，压合状态下操作手柄处于竖直锁止位置，不会占用工件上方的操作空间，避免与加工刀具、焊枪、装配工具产生运动干涉；夹钳的核心传力结构采用连杆死点锁止设计，当压臂下压至锁止位置时，连杆机构越过力学死点，即便承受工件的反向顶推力、加工过程中的振动载荷，夹钳也不会出现意外松脱，锁止状态下的压紧力稳定可靠，可适配不同厚度的工件压紧需求，前端的压紧螺杆可通过螺纹调节伸出长度，配合橡胶压头可避免压伤工件表面，同时补偿不同工件的厚度公差。

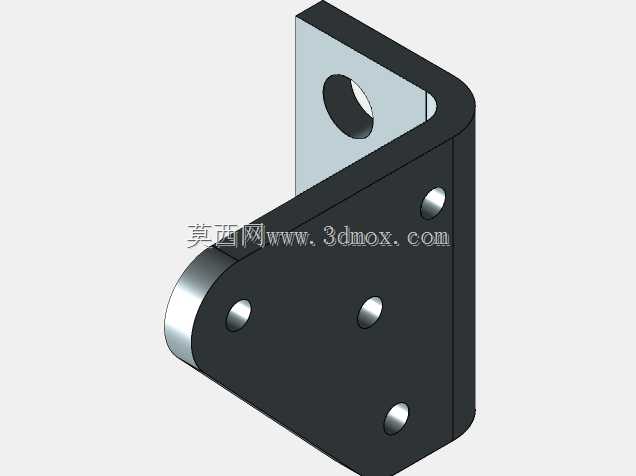

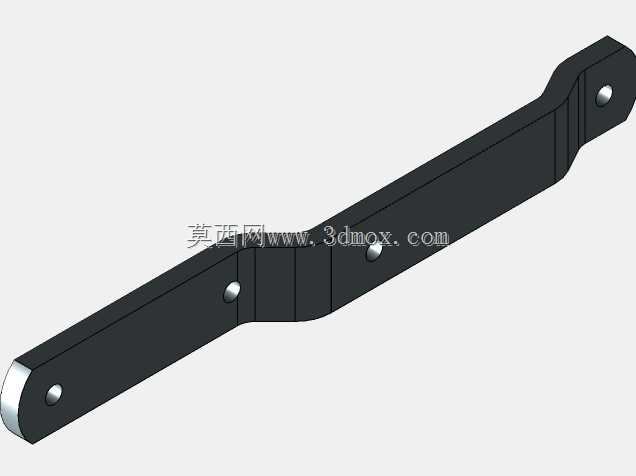

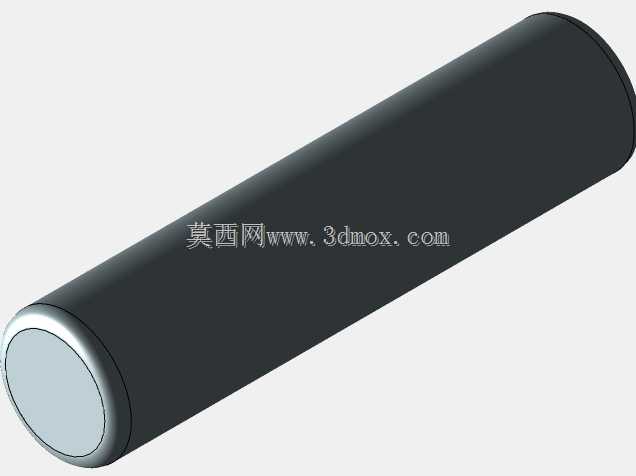

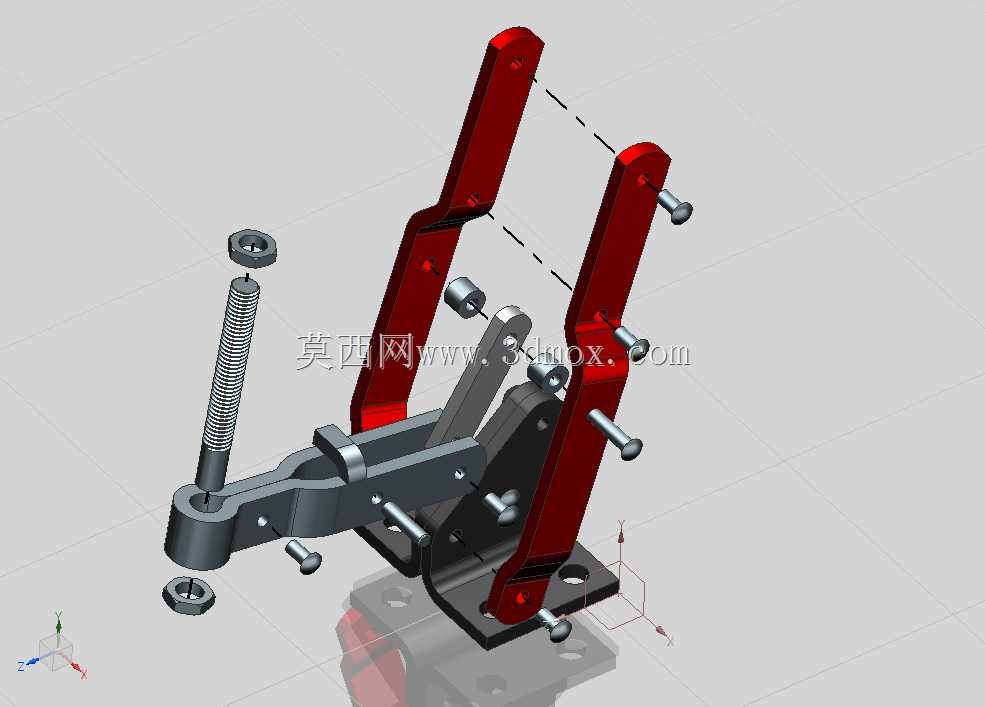

设计思路上，这款夹钳采用分体式模块化结构，底座、传动连杆、操作手柄、压臂均为独立可拆分部件，后期维护更换易损件十分便捷；底座采用带安装孔的平板式结构，可通过螺栓直接固定在工装台面、型材框架或者专用治具板上，安装边界清晰，两个安装孔的孔距适配常规工装的安装孔位标准，无需额外定制转接板即可完成装配；压臂采用弯折式结构设计，在保证结构强度的前提下尽可能减轻自身重量，操作扳动时的手感轻盈，长时间重复操作也不会造成操作人员的手部疲劳；所有铰接转动位置均采用销轴连接，配合间隙控制合理，长期使用后磨损量极小，不会出现明显的旷量影响压紧精度。

从安装与尺寸边界来看，这款夹钳的底座轮廓方正，安装后整体高度处于常规工装夹具的适配范围内，压臂打开状态下的抬升高度足够留出充足的工件取放空间，操作人员无需大幅度挪动工件即可完成上下料操作；压紧螺杆的调节行程覆盖了常见薄板、中型结构件的厚度范围，针对不同材质的工件还可更换不同材质的压头，比如适配木质工件的防滑橡胶头、适配金属工件的硬质尼龙头、适配焊接场景的耐高温金属压头，拓展了夹钳的适用场景。在生产线的实际排布中，这类夹钳可多个组合使用，针对异形工件的不同压紧点布置对应夹钳，形成完整的工件定位压紧体系，保障工件在整个作业流程中始终处于稳定的定位状态，减少因装夹不牢导致的加工废品、装配错位问题，是中小件加工作业中性价比极高的工装配套部件。
