车床用偏心夹紧式手动尾座结构设计

这款手动尾座是普通卧式车床、小型仪表车床及专用磨削设备的核心配套附件，主要用于轴类、盘套类零件加工过程中的轴向顶紧定位，抵消切削过程中刀具施加的径向切削力与轴向进给力，避免长轴类工件装夹时出现悬臂挠曲变形，保障加工过程的回转精度与装夹刚性。在实际生产场景中，该尾座可配合车床主轴卡盘完成长轴件的外圆车削、端面车削、钻孔、铰孔、攻丝等多工序加工，也可适配小型专用机床完成零件的回转支撑定位，是中小批量机械加工车间、设备维修工段、教学实训场景中十分常用的机床配套部件。

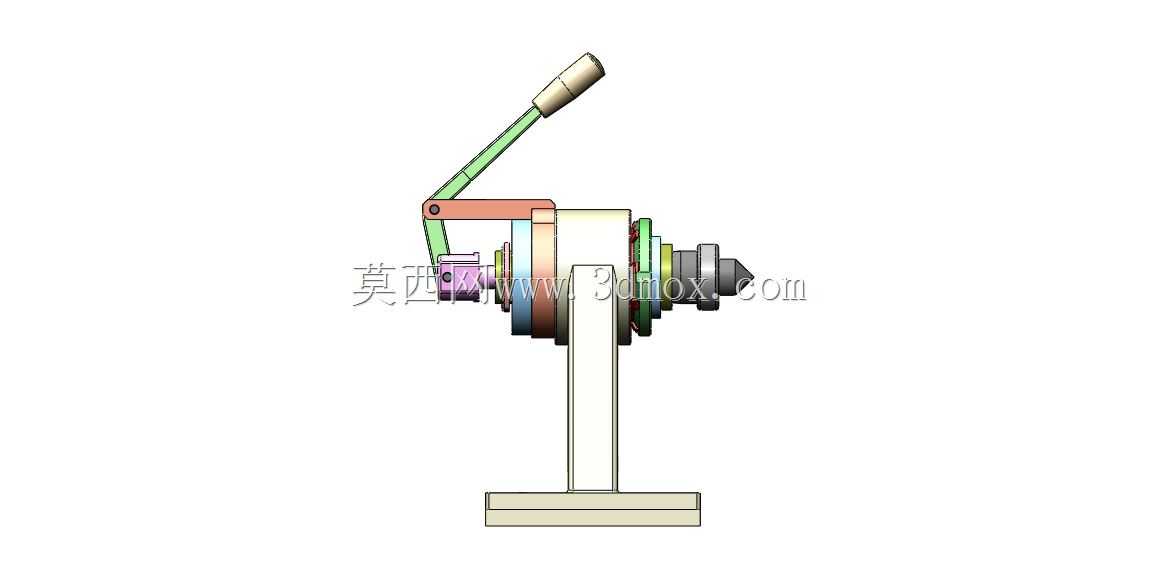

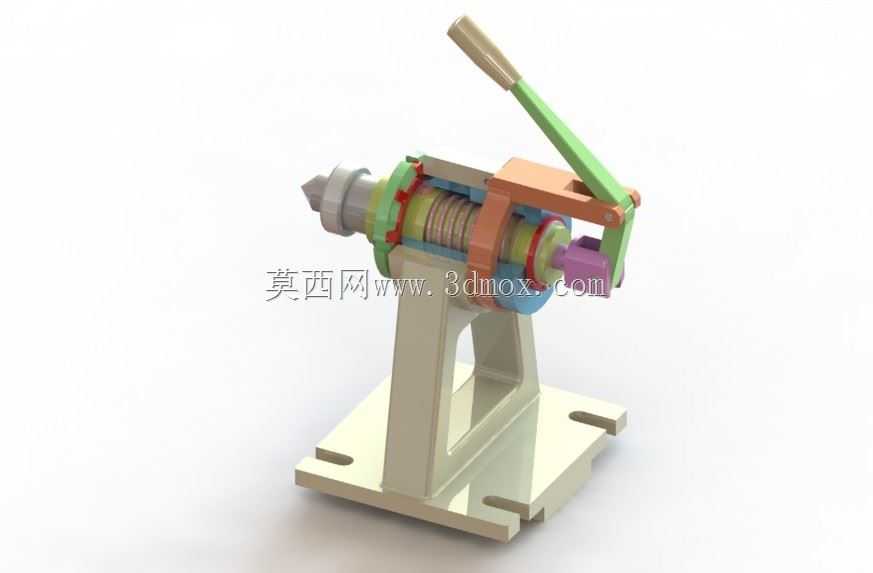

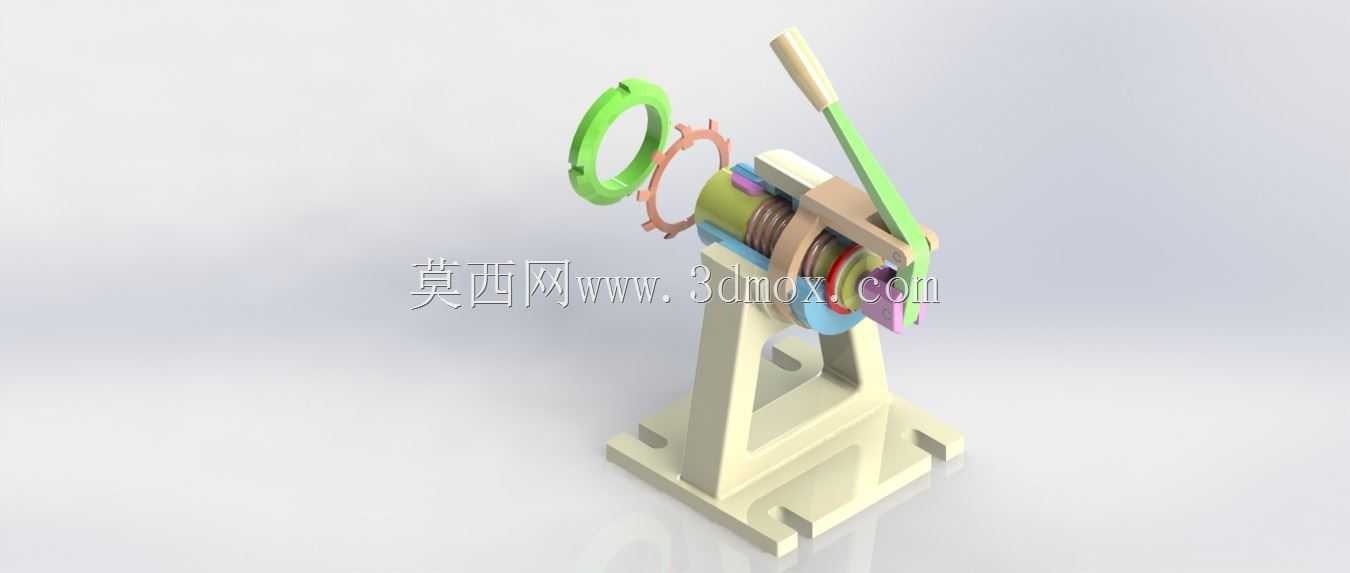

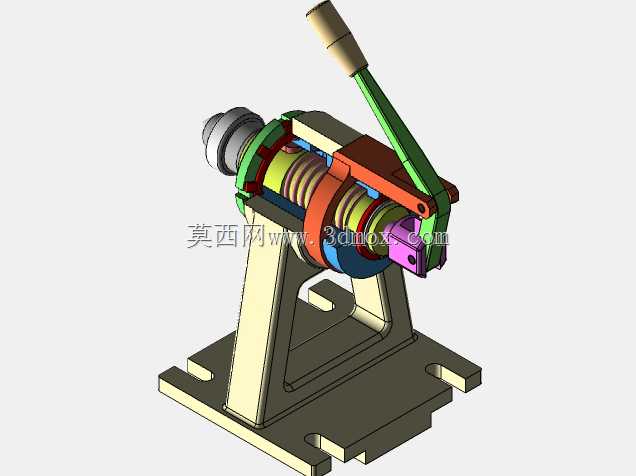

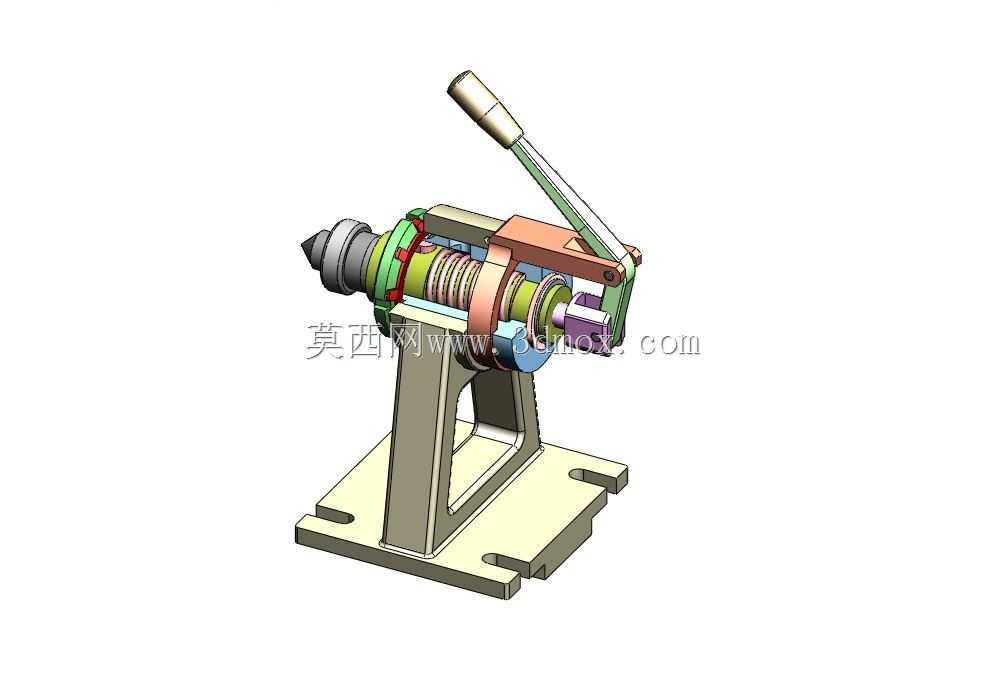

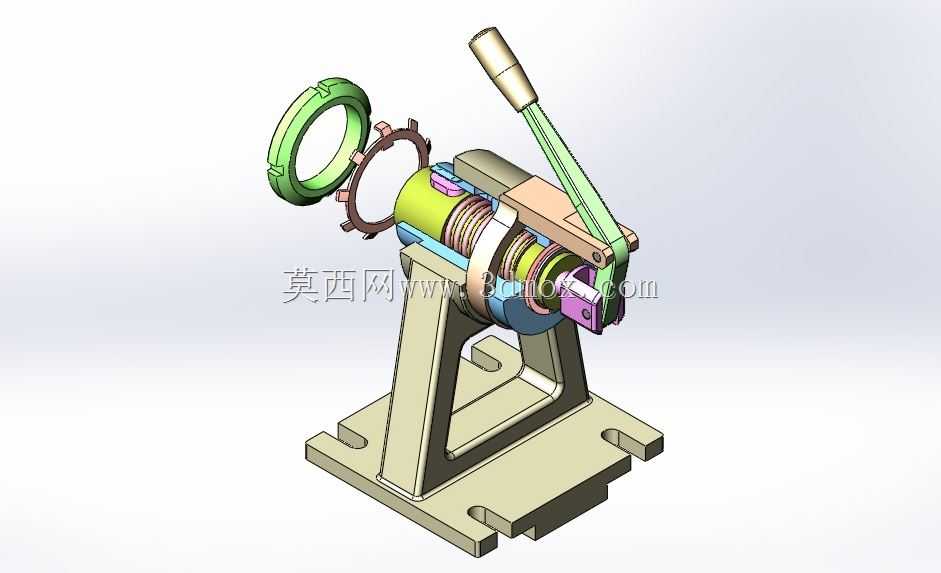

从功能特性来看，该尾座采用偏心手柄式快速夹紧结构，相比传统螺杆锁紧式尾座，操作行程更短，工件装夹效率提升明显，操作人员扳动手柄即可带动内部锁紧机构完成套筒的位置锁定与顶尖顶紧动作，无需反复旋转手轮完成锁紧，大幅降低重复装夹的操作强度。尾座内部集成了轴向弹簧复位机构，顶尖套筒可沿主体导轨孔做轴向伸缩移动，顶紧力可通过内部弹簧预紧量进行适配调整，既能够保证对工件的足够支撑刚性，也可避免顶紧力过大造成工件端面压伤、细长杆弯曲变形的问题。尾座前端可适配标准莫氏锥度顶尖，也可根据加工需求更换为钻夹头、铰刀等切削工具，完成轴件端面的孔加工工序，功能拓展性较强。

在设计思路上，该尾座整体采用分体式铸造结构，主体底座与尾座本体采用一体化铸造成型后经时效处理消除内应力，导轨配合面经磨削加工保证配合精度，避免长期使用后出现配合间隙过大、顶尖偏移的问题。锁紧机构采用杠杆增力原理设计，通过手柄的偏心轮结构放大操作力，仅需较小的手柄操作力即可获得足够的锁紧力，保证切削过程中套筒不会出现轴向窜动。底座部分设计有对称分布的T型安装槽，可适配不同型号车床的床身导轨安装尺寸，安装时可通过底部的调节螺钉调整尾座的中心高与横向偏移量，完成车床锥度调整、长轴加工精度校正等操作。

从安装边界来看，该尾座底座安装面采用平面定位结构，底部T型槽间距适配常规小型车床的床身宽度，整体安装后中心高与对应车床主轴中心高保持一致，顶尖套筒的最大伸缩行程可覆盖常规长度轴类零件的顶紧需求，整体外形结构紧凑，不会占用过多机床工作台空间，操作手柄的布置位置符合人体工程学要求，操作人员站在机床操作位即可轻松完成尾座的锁紧、松开、位置移动操作，适配单人单机的常规加工操作场景。尾座各运动部件均设计有润滑注油孔，日常维护时可定期加注润滑油减少配合面磨损，延长设备使用寿命，各外露部件均做了倒角去毛刺处理，避免操作过程中出现划伤风险。
