五轴铣床配套气动夹紧卡盘结构设计

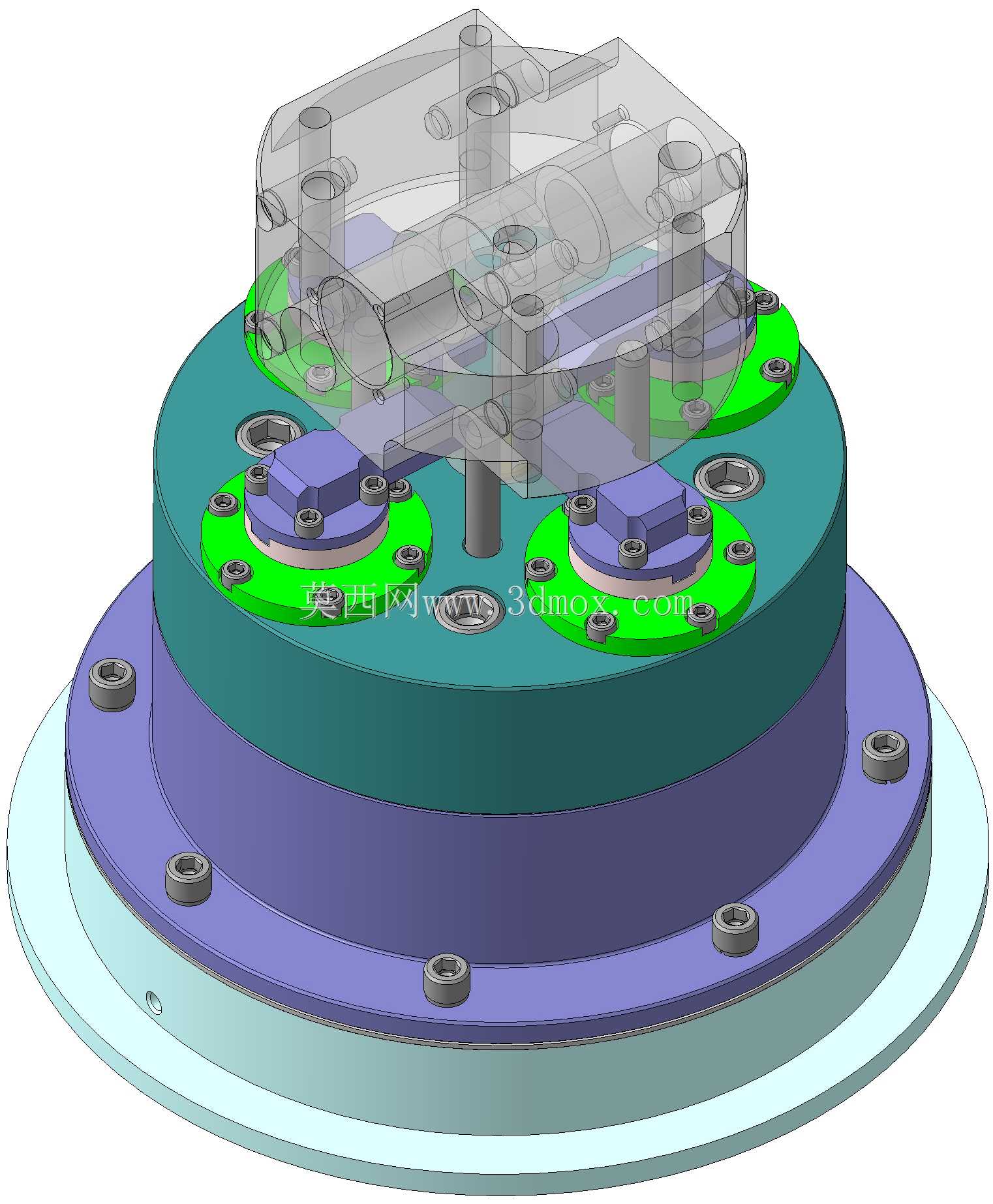

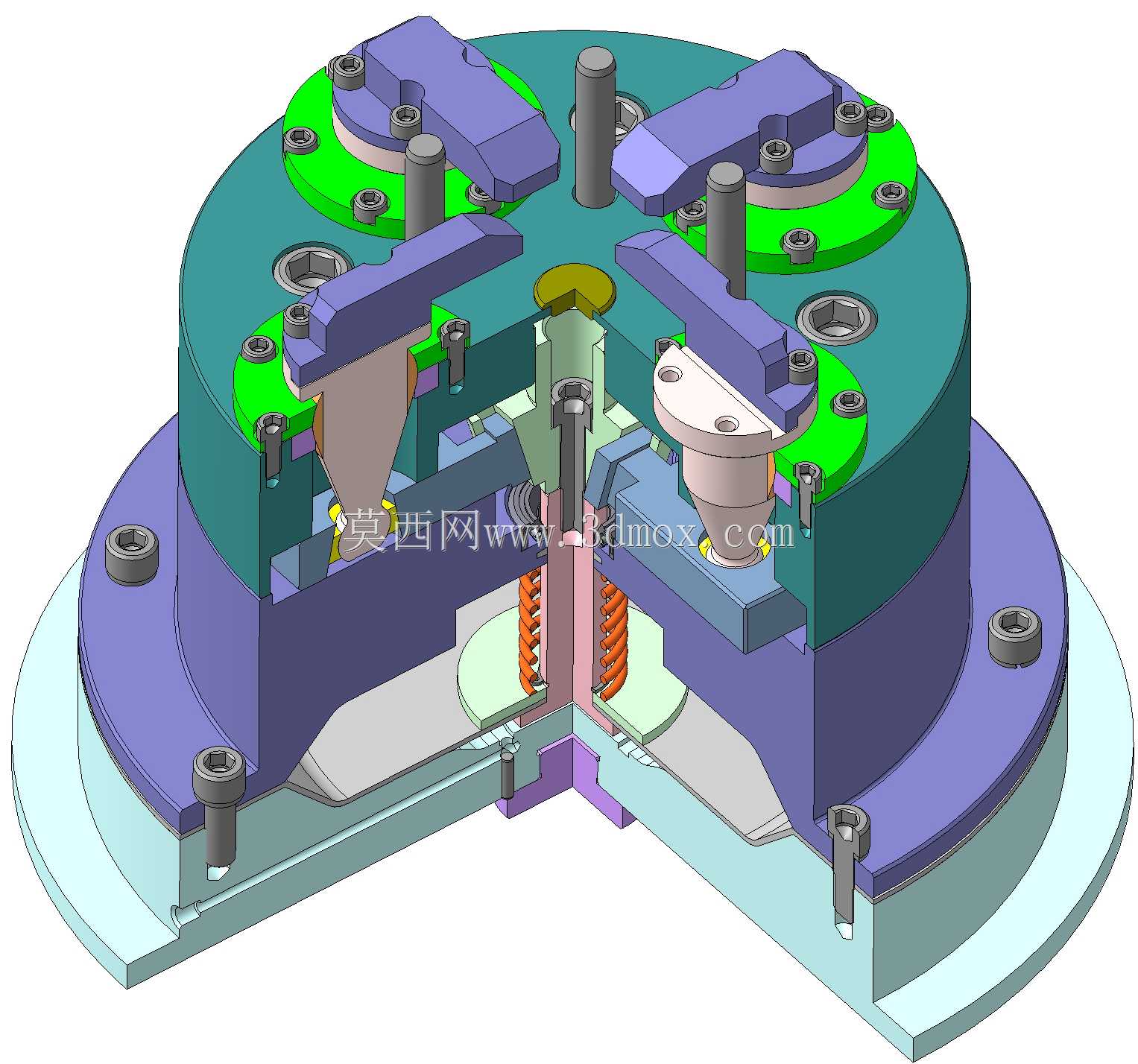

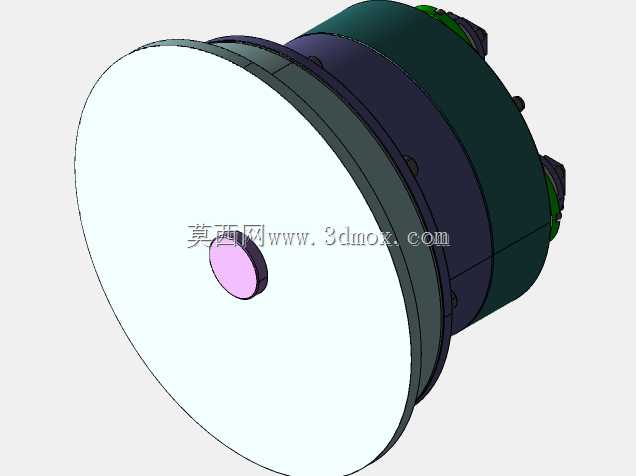

这款气动卡盘是专为五轴联动铣床设计的配套装夹工装，主要应用于多曲面复杂结构零件的精密铣削加工场景，在航空航天结构件、精密模具型腔、高端医疗器械零部件等需要五轴联动加工的生产环节中，承担工件的定位与夹紧功能，解决传统手动卡盘装夹效率低、夹紧力一致性差、多工位装夹干涉五轴加工摆角的痛点。从实际加工用途来看，该卡盘可在五轴铣床的回转工作台上完成安装，配合机床的A/C轴摆角运动，实现工件一次装夹后完成五个面的铣、镗、钻等多工序加工，避免多次装夹带来的定位误差，尤其适合薄壁异形件、小型精密结构件的批量加工场景，气动驱动的方式可配合机床的自动化上下料系统实现无人化装夹作业，大幅提升五轴加工单元的生产节拍。在功能特性上，该卡盘采用多爪同步夹紧的结构设计，圆周方向均匀布置的夹紧单元可实现对工件的定心夹紧，夹紧力可通过气源压力进行无级调节，适配不同材质、不同刚性工件的装夹需求，避免夹紧力过大导致薄壁工件变形，或是夹紧力不足导致加工过程中工件移位；卡盘内部的气路采用集成式布局，无外露气管，可有效避免加工过程中切屑、切削液进入气路造成元件损坏，上层的透明防护结构可直观观察内部夹紧机构的运动状态，方便日常维护与故障排查。设计思路上，这款卡盘充分考虑五轴加工的摆角空间需求，整体采用矮胖型的层叠式结构，尽可能降低卡盘自身的高度，减少卡盘对机床Z轴行程的占用，同时避免卡盘结构与机床主轴头在大摆角加工时发生碰撞；夹紧单元的布局避开了五轴加工常见的刀具进刀路径，让刀具可从多个角度接近工件，充分发挥五轴铣床的加工能力。在安装边界上，卡盘底部采用标准法兰式安装接口，可适配多数主流规格五轴铣床的回转工作台安装尺寸，底部的定位止口保证卡盘与工作台的同轴度，圆周布置的安装螺栓可提供足够的连接刚性，承受大切削量加工时的切削载荷；卡盘的整体外径控制在适配中小型五轴机床的范围内，上层夹紧机构的行程可覆盖常见小型精密零件的装夹尺寸范围，无需额外更换卡爪即可完成一定尺寸区间内工件的装夹作业。
