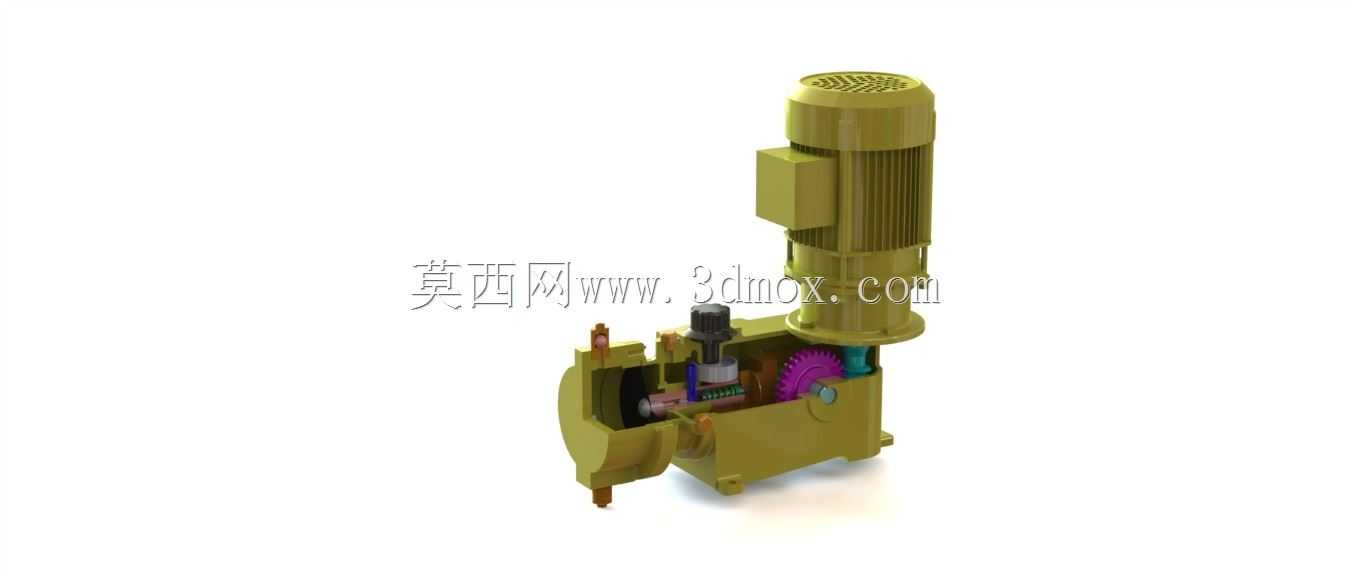

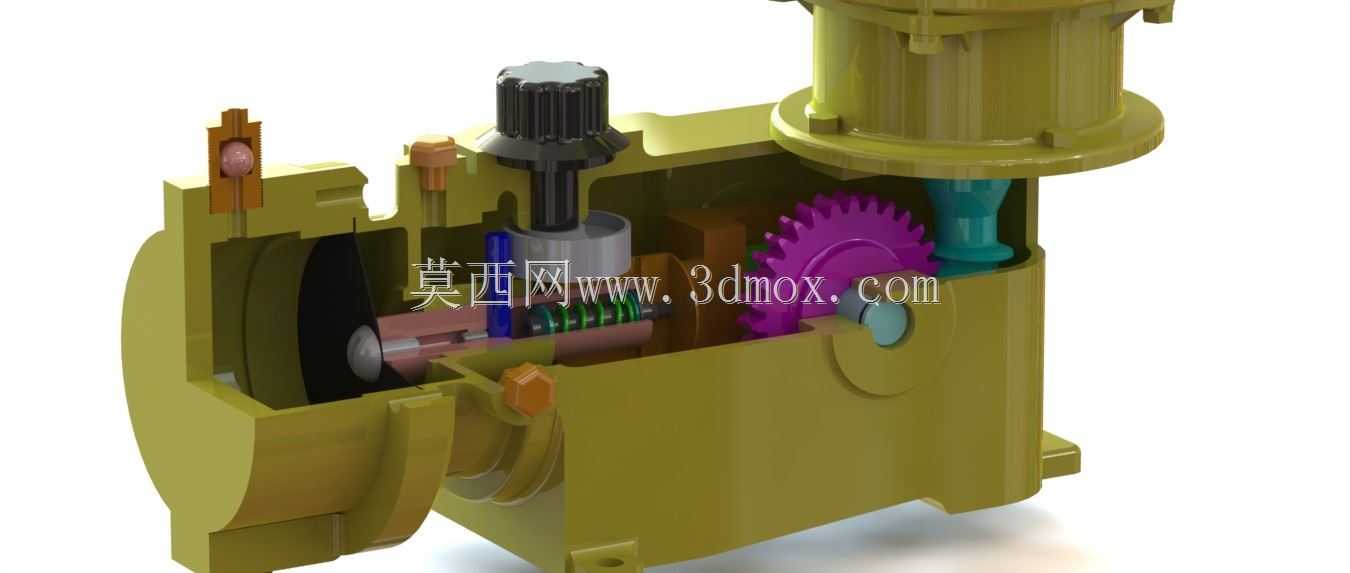

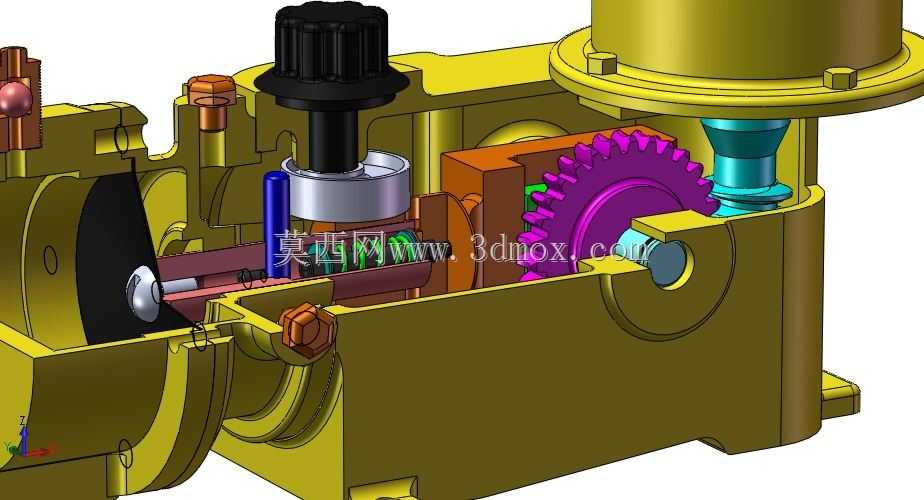

剖视结构展示隔膜计量泵三维设计

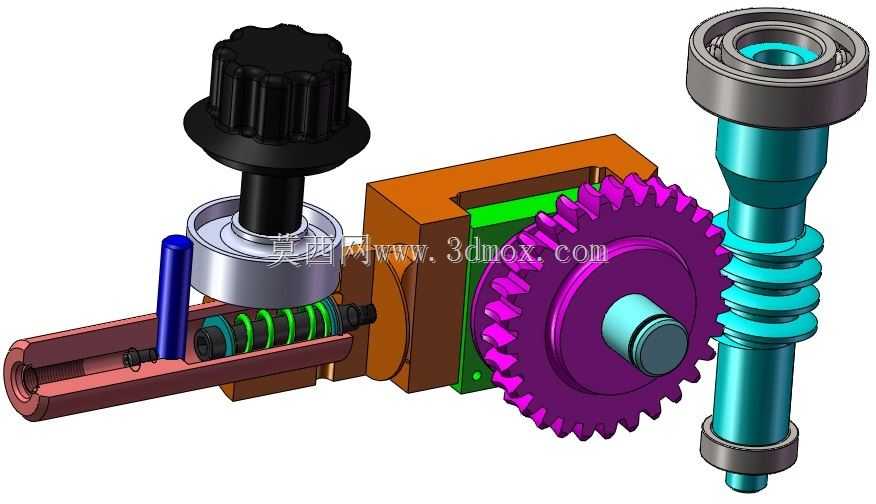

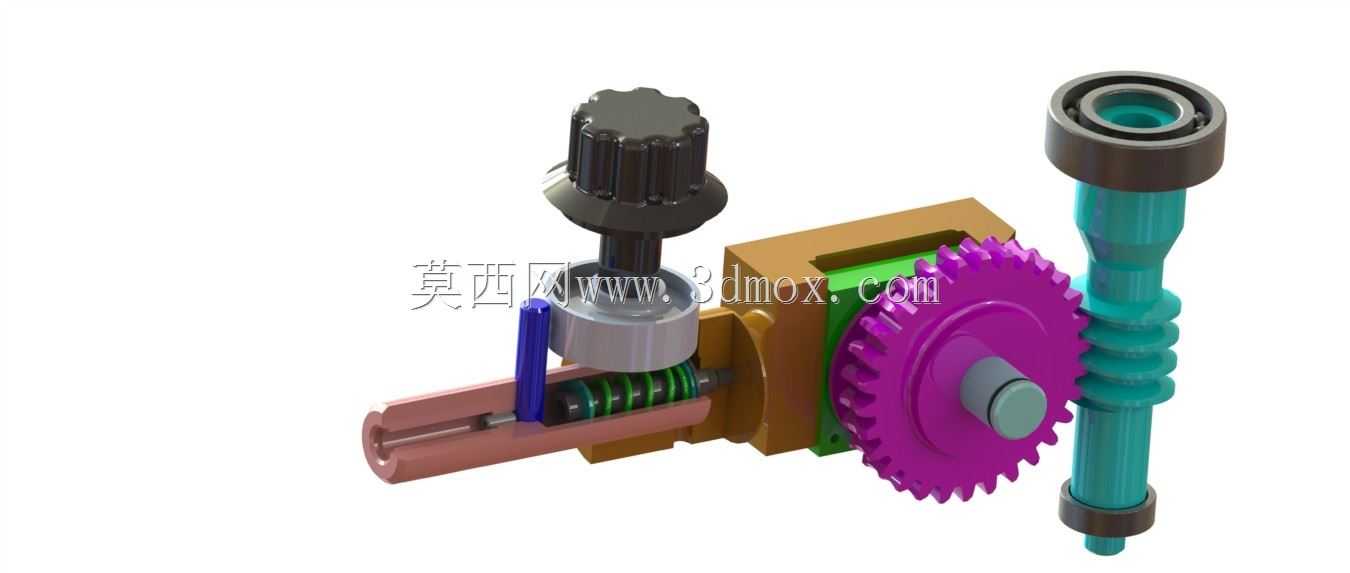

该隔膜计量泵主要应用于化工、水处理、医药、食品加工等需要精准控制流体加注量的生产场景，可输送腐蚀性、易挥发、带颗粒的各类介质，在药剂投加、精准配料、工艺流体定量输送环节承担核心作用，能够在不与输送介质发生直接接触的前提下完成稳定的定量输送，避免介质泄漏污染或腐蚀传动部件。从结构设计来看，该模型采用剖视展示方式，清晰呈现了内部的传动齿轮组件、曲柄连杆机构、隔膜驱动腔、调节旋钮以及进出液流道的布局，传动端采用齿轮减速结构将动力传递至偏心调节机构，通过顶部的调节旋钮可改变偏心行程，进而调整隔膜的往复幅度，实现输出流量的无级调节，满足不同工况下的投加量需求。隔膜腔与传动端完全隔离的设计思路，既杜绝了输送介质渗入传动箱造成部件磨损，也避免了传动润滑油污染输送介质，适配对洁净度、密封性要求较高的输送场景。泵体外壳采用一体式铸造型腔设计，预留了标准化的安装支脚与连接法兰位，安装边界充分考虑了工业现场的管路对接需求，进出液口采用同轴布局适配常规管路走向，整体外形紧凑，传动部件全部内置在壳体内，既降低了运行过程中的噪音传递，也能避免外部粉尘、水汽侵入内部传动结构。内部的齿轮传动副采用斜齿啮合设计，运行过程中传动平稳噪音低，连杆与隔膜的连接部位设置了导向支撑结构，可抵消往复运动过程中的径向偏移，延长隔膜的使用寿命，调节机构带有自锁结构，调整到设定流量后可锁定行程，避免运行过程中出现流量漂移。进出液端内置了单向止回结构，保证隔膜往复过程中流体单向流动，避免回流现象影响计量精度，整体结构的布局充分兼顾了维护便利性，端盖位置预留了拆卸空间，可快速完成隔膜更换、单向阀清理等日常维护操作，无需整体拆解泵体即可完成核心易损件的更换，适配工业现场长时间连续运行的使用需求。
