外啮合三齿轮式流体输送齿轮泵结构

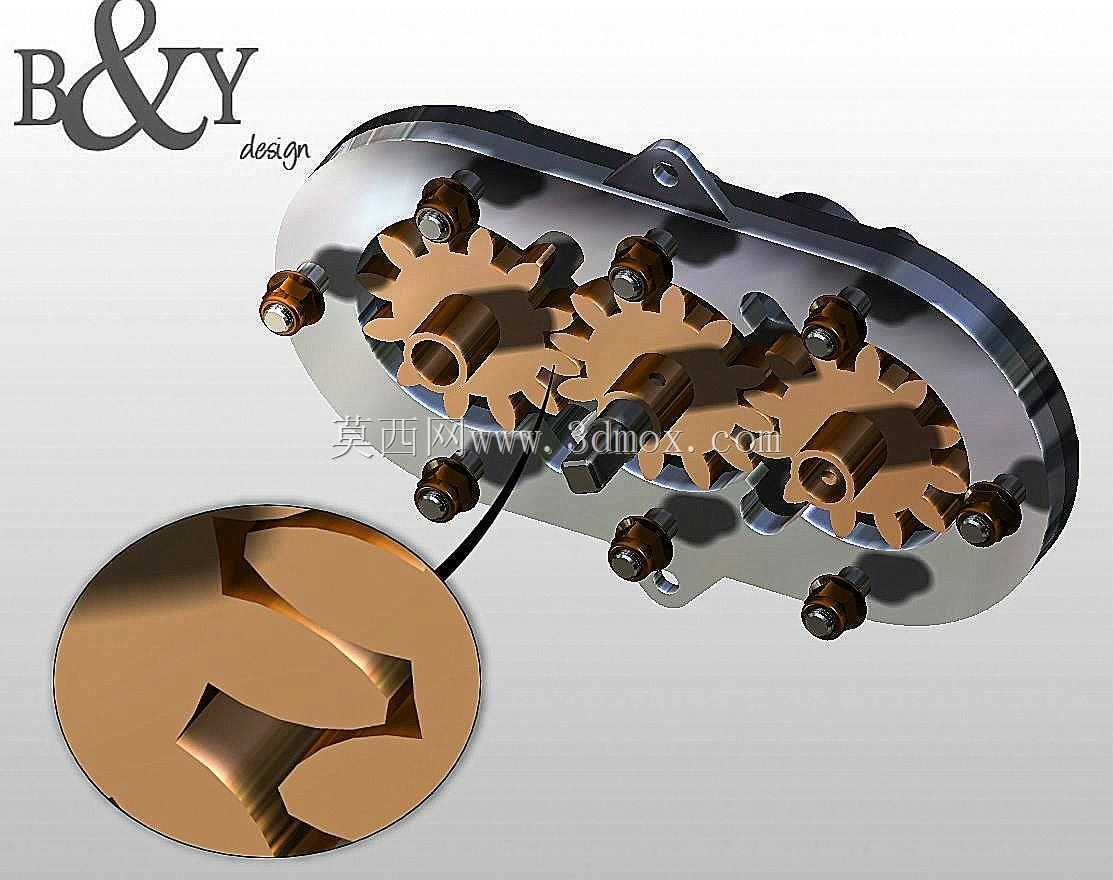

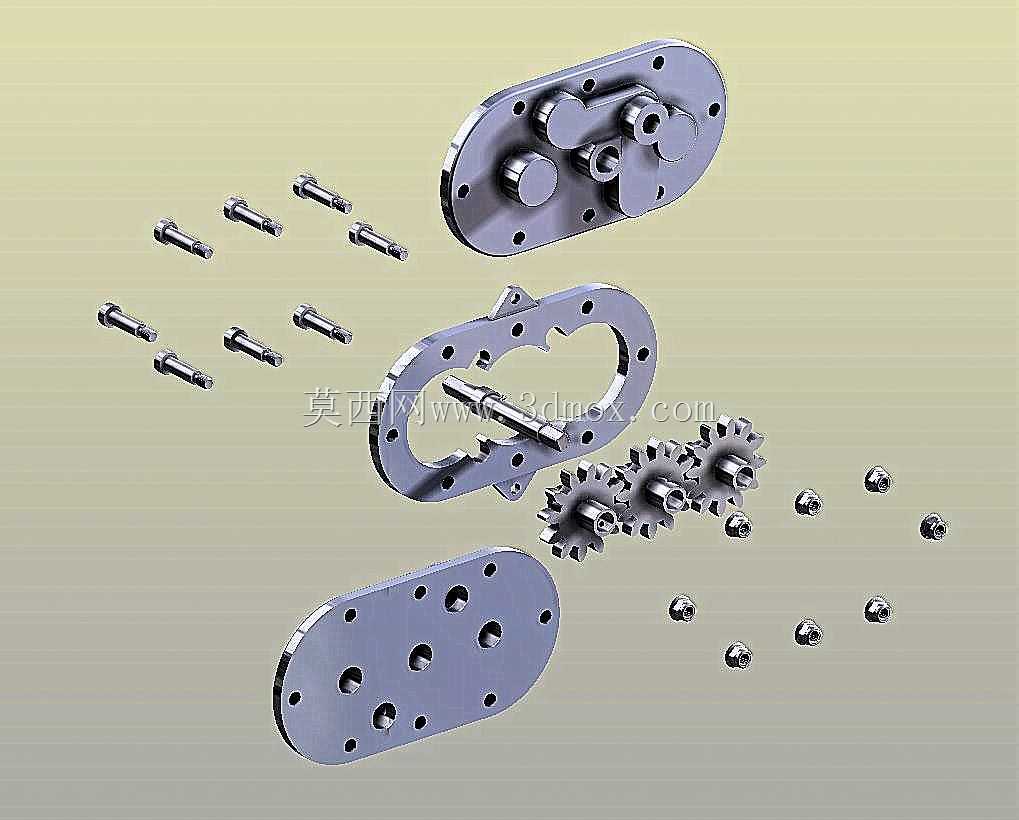

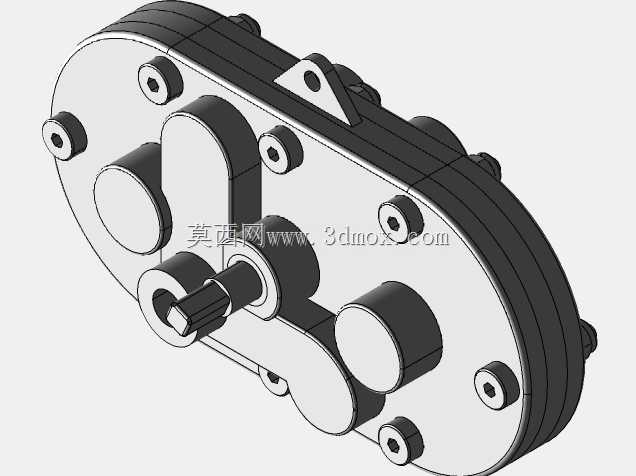

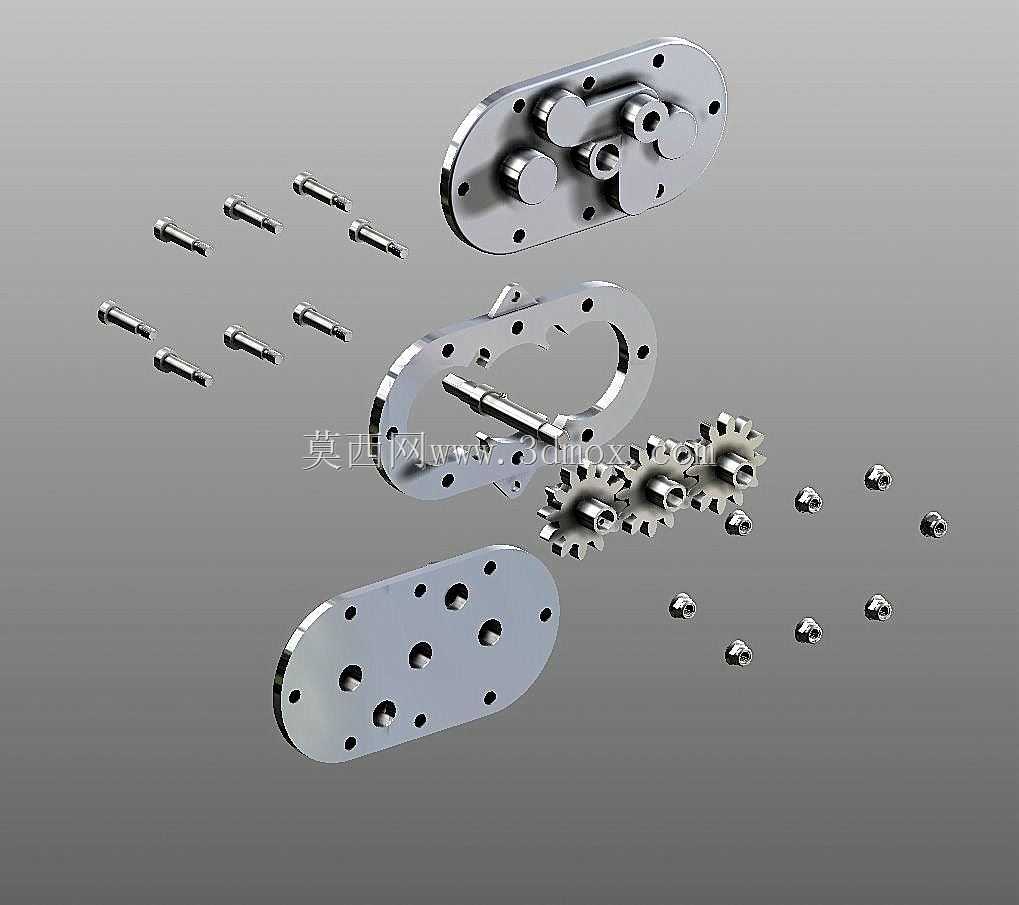

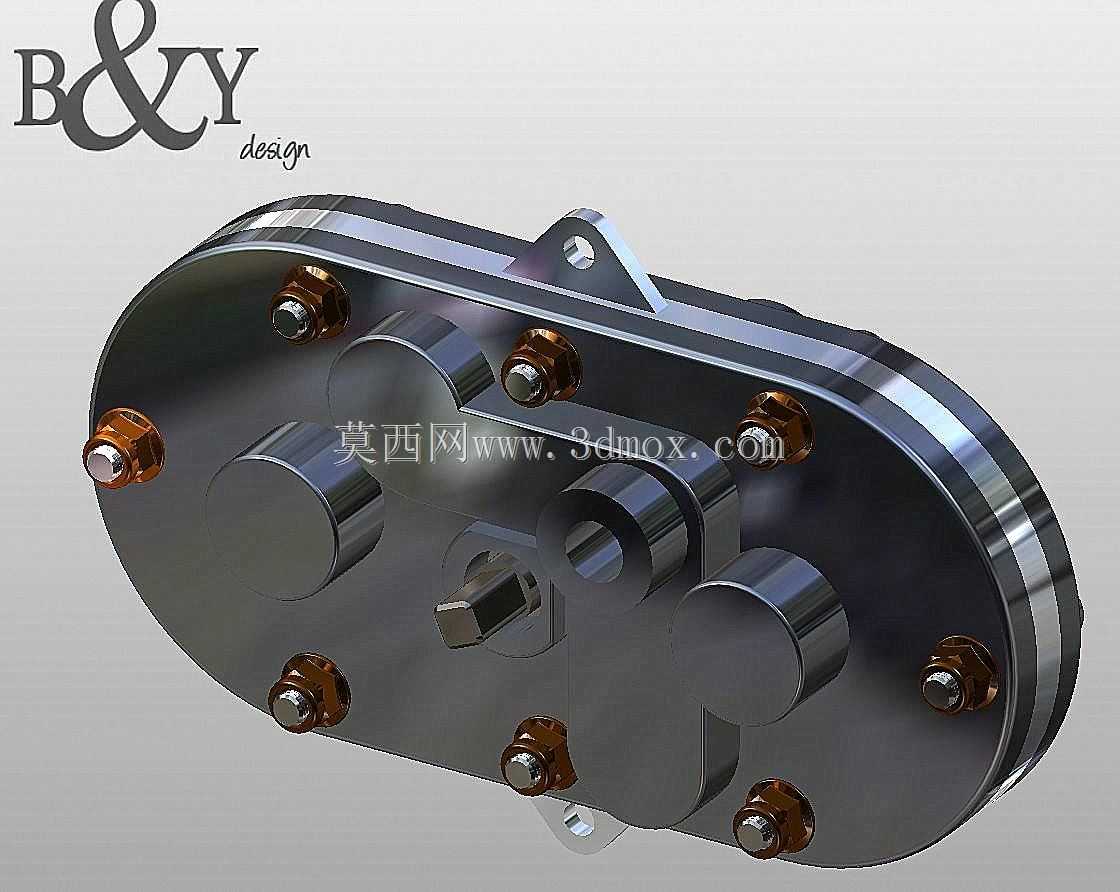

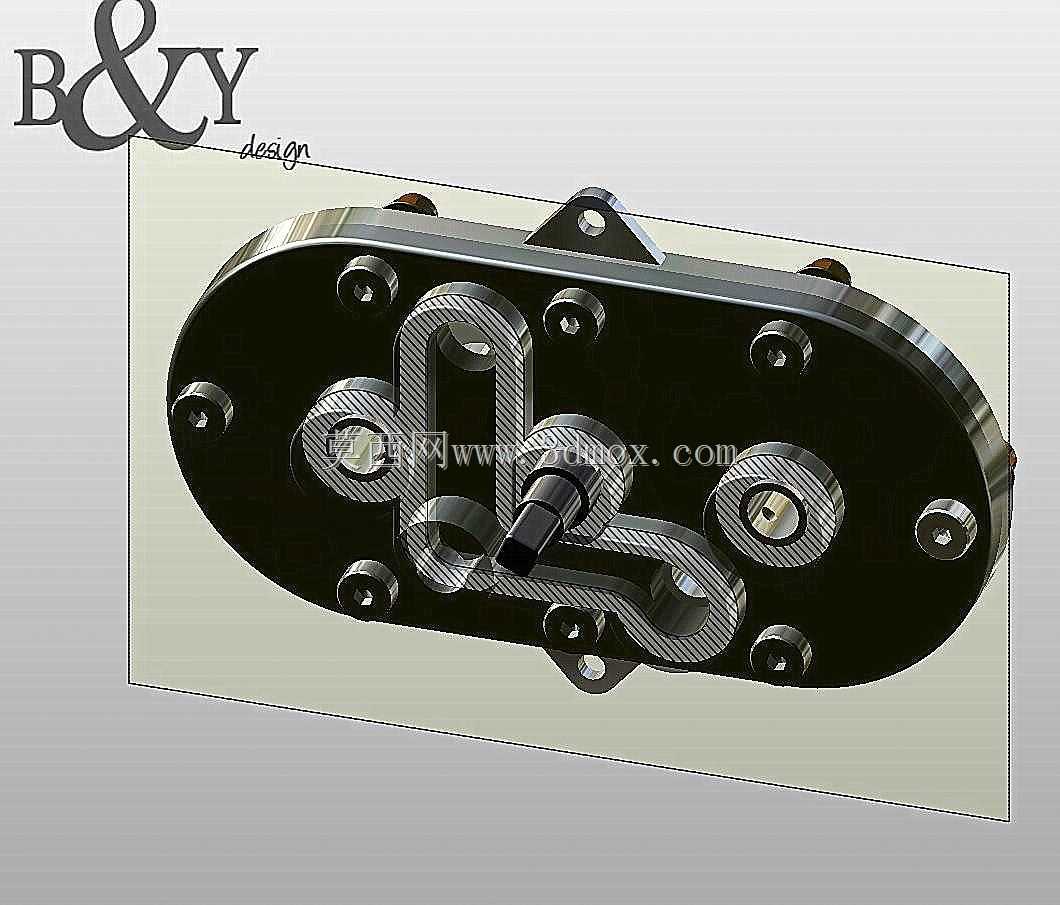

这款外啮合齿轮泵主要面向低压流体输送、小型液压系统供油、润滑回路循环等工业场景，常见于小型机床润滑单元、轻工机械液压站、小型工程机械辅助油路、燃油输送辅助单元等工况，可适配粘度范围较宽的洁净流体输送需求，在对流量脉动稳定性有一定要求、安装空间紧凑的配套场景中具备突出的适配性。作为容积式流体输送元件，该齿轮泵依靠啮合过程中轮齿与壳体内壁形成的密闭容积变化完成吸排动作，驱动中间齿轮逆时针旋转时，吸入口侧轮齿脱开啮合形成密闭容积增大的负压区，将流体吸入腔室，随着齿轮转动，齿槽内的流体被沿壳体内壁推送至排出口侧，轮齿进入啮合时密闭容积缩小，将流体加压输出至下游回路。区别于常规双齿轮外啮合泵，这款三齿轮结构相当于两组双齿轮泵的并联构型，在同等壳体外形尺寸下可实现两倍于同规格双齿轮泵的输送流量，同时能抵消部分齿轮啮合产生的径向力，降低泵轴与轴承的负载，延长核心部件的使用寿命。设计层面，该泵采用扁平椭圆形壳体构型，将三组齿轮的啮合中心距控制在最小边界内，壳体顶部集成安装吊耳结构，可直接通过螺栓完成泵体与安装基座的固定，无需额外设计安装支架，有效压缩整机配套的安装空间。进出油口布置在泵体侧端的端盖上，排出口集成在绿色前盖位置，管路接口可直接与标准液压硬管或软管对接，减少外接管路的弯折角度，降低管路流阻。泵体端盖采用周向均布的内六角螺栓完成紧固，螺栓排布沿壳体椭圆轮廓均匀设置，保证端盖与壳体结合面的密封压力均匀，避免高压工况下出现流体渗漏问题，同时端盖与齿轮端面的间隙通过精加工配合控制，既保证齿轮转动无卡滞，又能将端面泄漏量控制在极低水平，提升泵的容积效率。齿轮采用渐开线齿形设计，齿顶与壳体内壁的间隙控制在合理范围，兼顾加工工艺性与容积效率，驱动轴伸出端设置密封结构，可适配常规丁腈橡胶或氟橡胶油封，满足不同输送介质的密封兼容性要求。从安装边界来看，该泵整体外形为扁平椭圆柱结构，轴向尺寸紧凑，可直接贴装在设备基座侧壁或油箱面板上，驱动轴可直接与电机输出轴通过联轴器连接，也可通过齿轮带轮完成动力输入，适配多种动力输入布局，在小型集成化液压动力单元中可大幅减少整体占用空间，同时并联式的流量输出特性可减少单泵大流量设计带来的流量脉动问题，让下游回路的压力输出更平稳，降低管路振动与噪音。
