锥齿轮传动立式工业搅拌装置结构设计

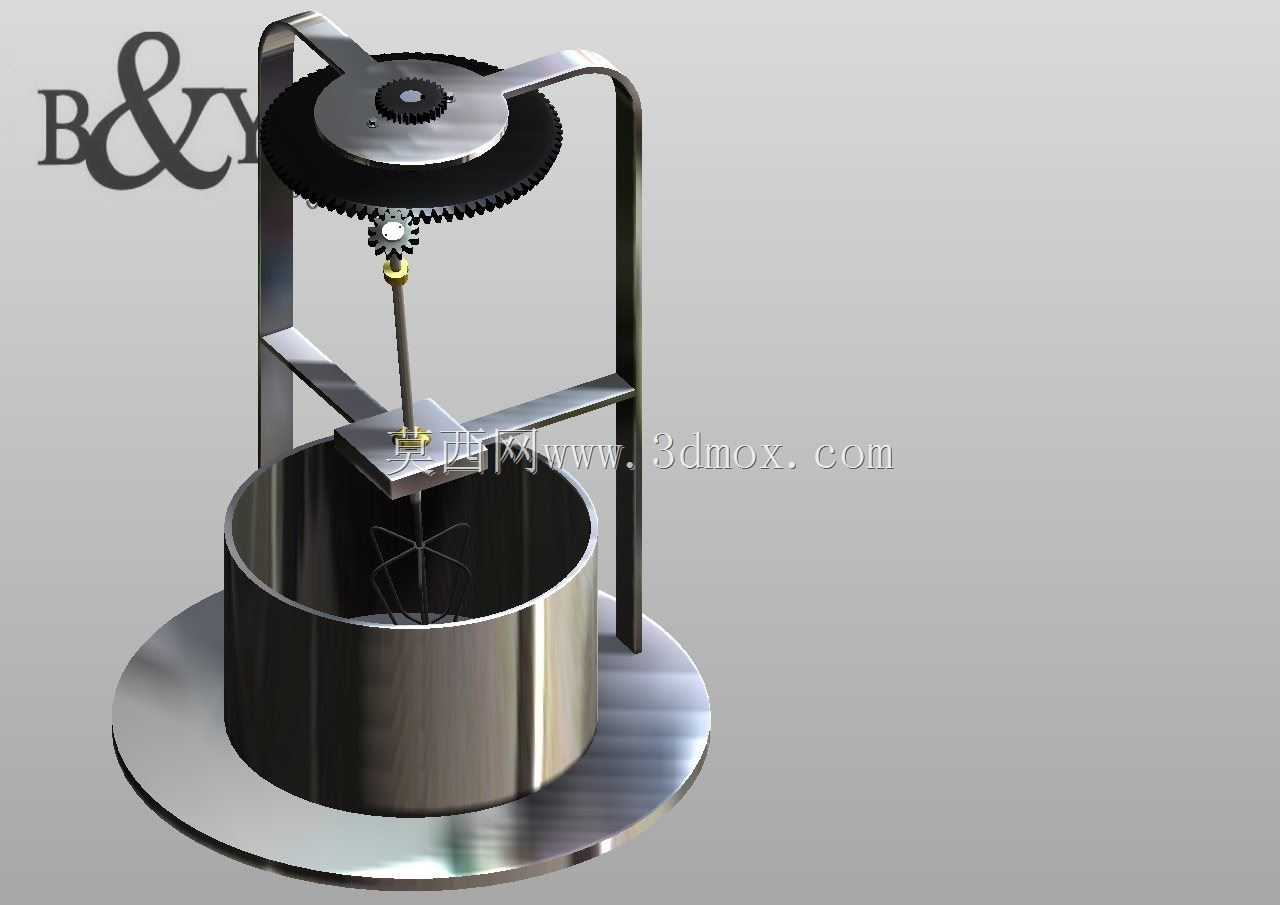

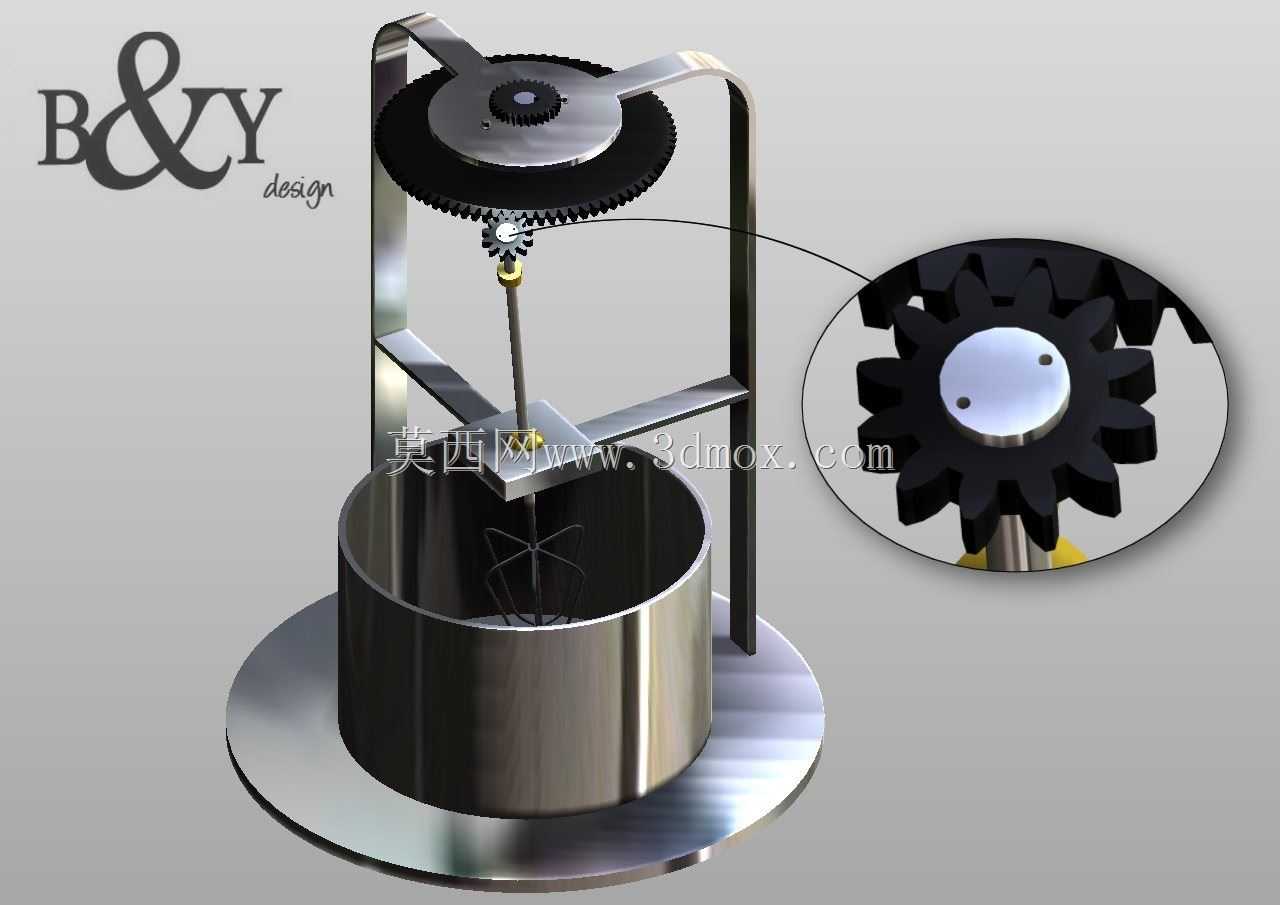

这款立式搅拌装置主要面向小批量工业物料混合场景，可应用于精细化工配料、实验室制剂调配、小型食品加工原料混匀等作业环节，能够对低到中等粘度的液态、固液混合态物料实现均匀搅拌，避免物料分层、沉淀，保障混合后物料的组分一致性。装置整体采用立式落地结构，核心传动采用锥齿轮副实现动力转向，将水平输入的旋转动力转换为垂直方向的搅拌轴转动，相比传统带传动结构，锥齿轮传动的传动比更稳定，扭矩传递损耗更低，能够在搅拌过程中维持恒定的输出转速，避免因物料阻力波动导致的转速忽快忽慢问题，保障搅拌效果的均匀性。

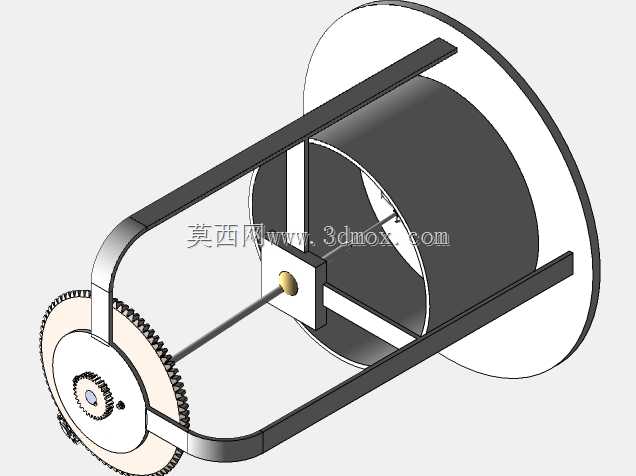

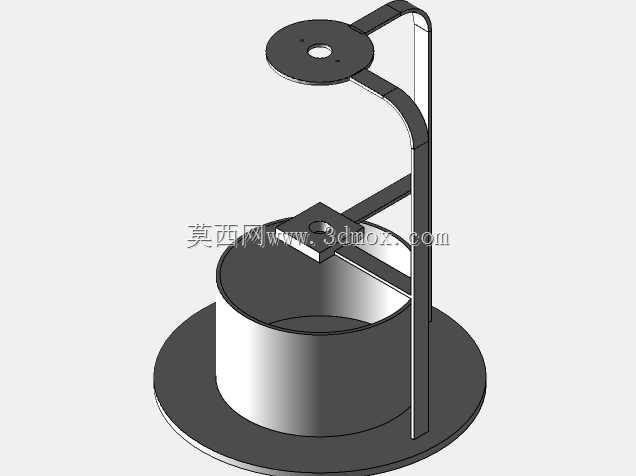

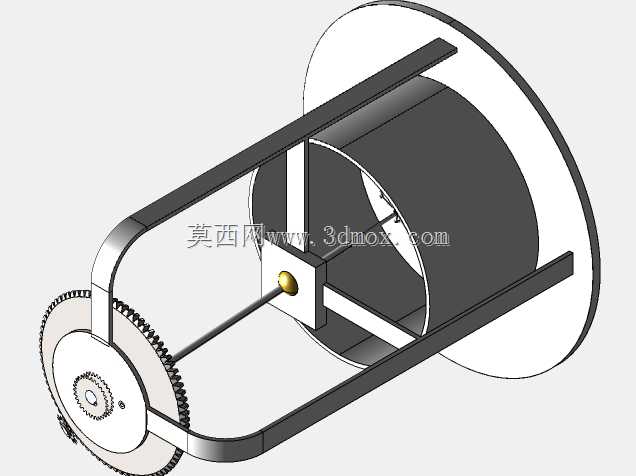

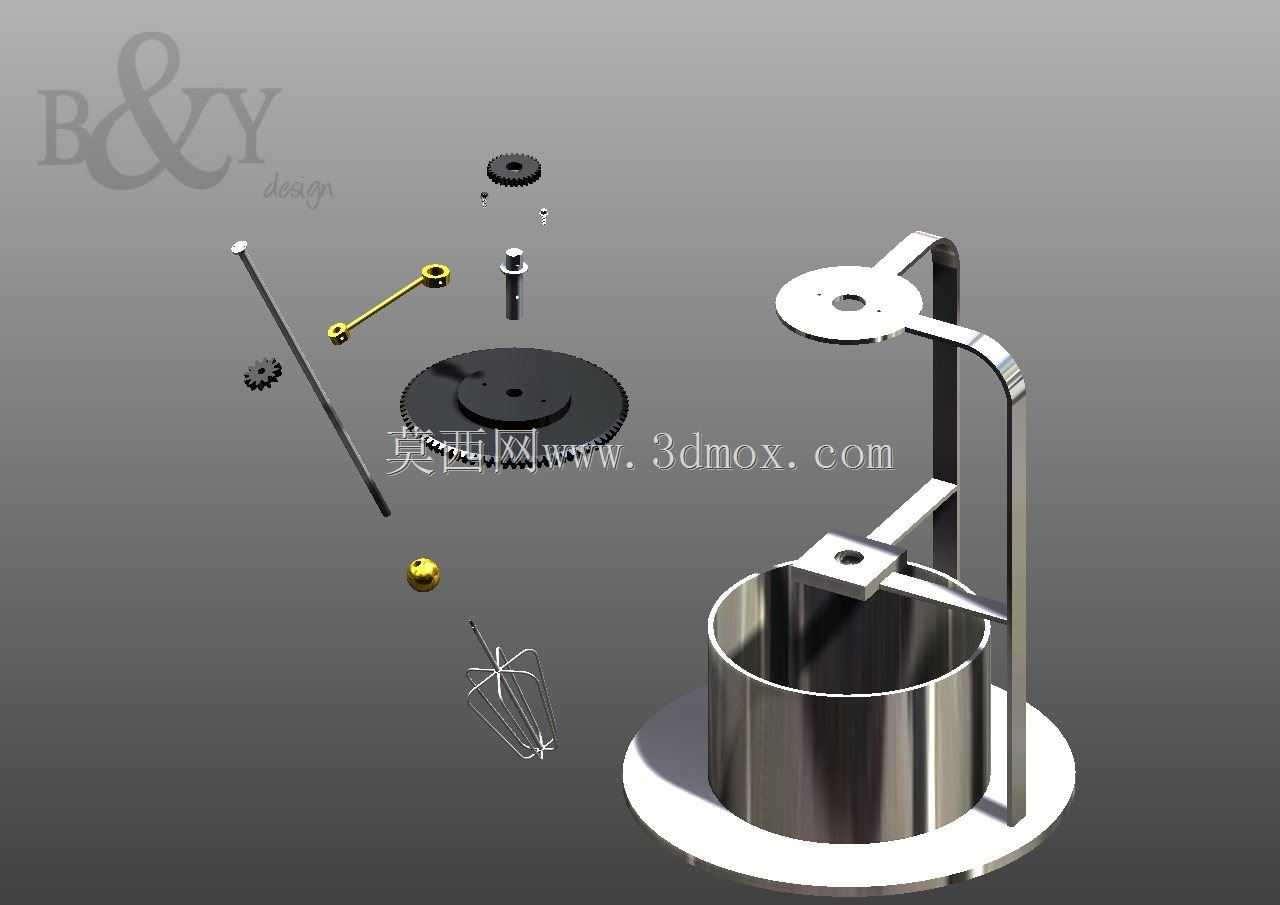

从结构设计来看，装置底部采用圆形承托底座，既可以直接放置在平整工作台面使用，也可通过底座预留的安装孔位配合螺栓完成固定安装，适配不同的作业场地布置需求；搅拌桶采用直筒敞口结构，桶壁与底座承托面贴合定位，投料、卸料以及内部清洁操作都十分便捷，敞口设计也方便作业过程中随时观察物料混合状态，调整搅拌时长。上部的支撑框架采用双侧立式支臂搭配顶部横梁的结构，将传动齿轮组、搅拌轴整体悬吊固定在搅拌桶的正上方，搅拌轴下端配置框架式搅拌桨，桨叶延伸至桶体下部区域，转动时能够带动桶内全区域物料形成环流，避免底部出现搅拌死角。

设计过程中重点考量了安装边界与操作空间，整体结构紧凑，支臂外侧宽度小于搅拌桶底座直径，不会额外占用过多台面空间；搅拌轴的升降预留行程经过匹配设计，既保证搅拌桨完全伸入物料时不会触碰桶底，也可在需要清洁、换料时将搅拌组件抬升，方便取出搅拌桶。传动部分的齿轮组设置了防护结构，避免作业过程中杂物卷入传动部件，同时外露的金属结构件都做了圆滑过渡处理，没有尖锐棱角，降低作业过程中的磕碰风险。整机的受力经过优化，双侧支臂对称承载搅拌组件的重量与传动过程中的径向力，长期使用也不会出现框架偏斜、搅拌轴偏心的问题，能够维持长期稳定的搅拌作业表现，适配多品类小批量物料的混合搅拌需求。
