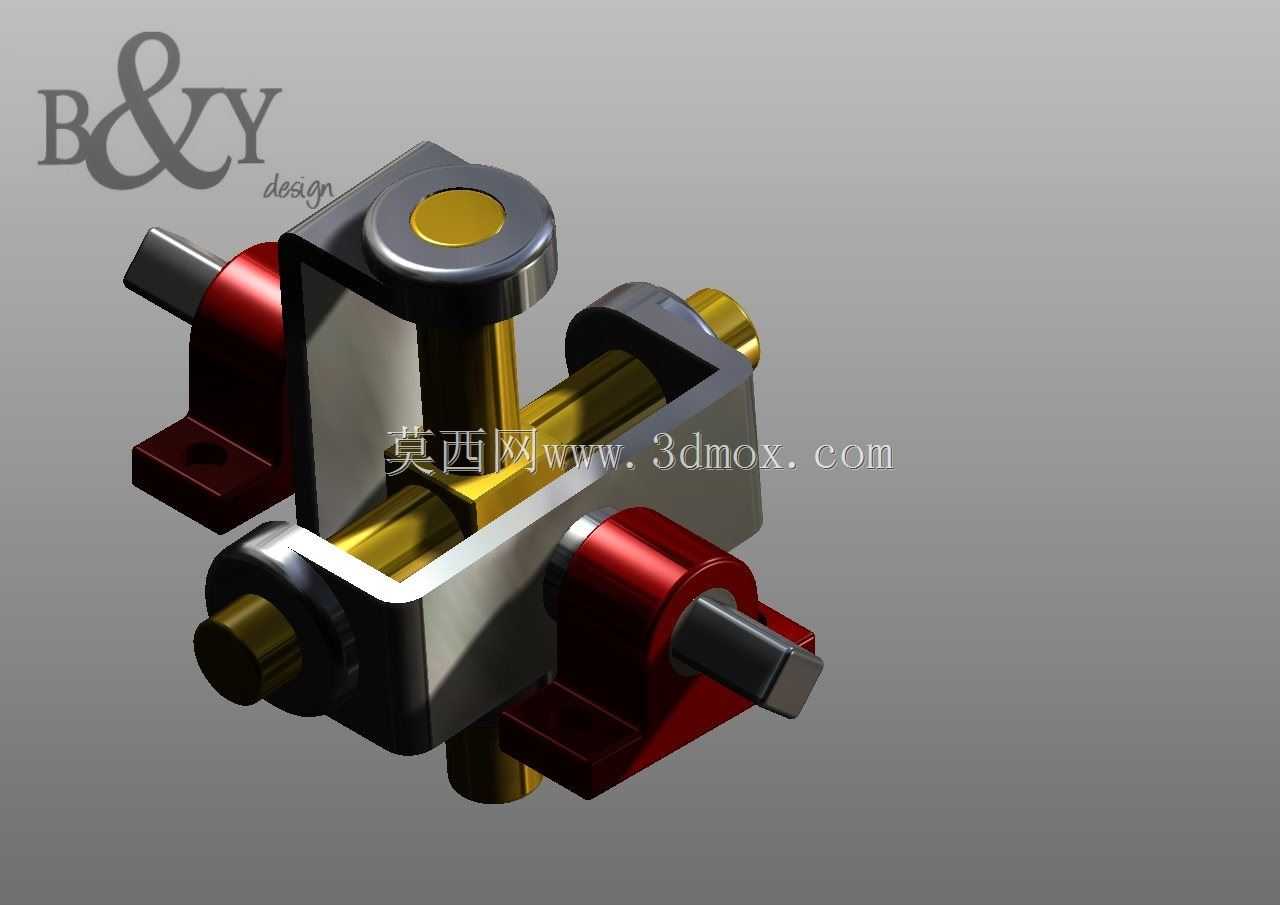

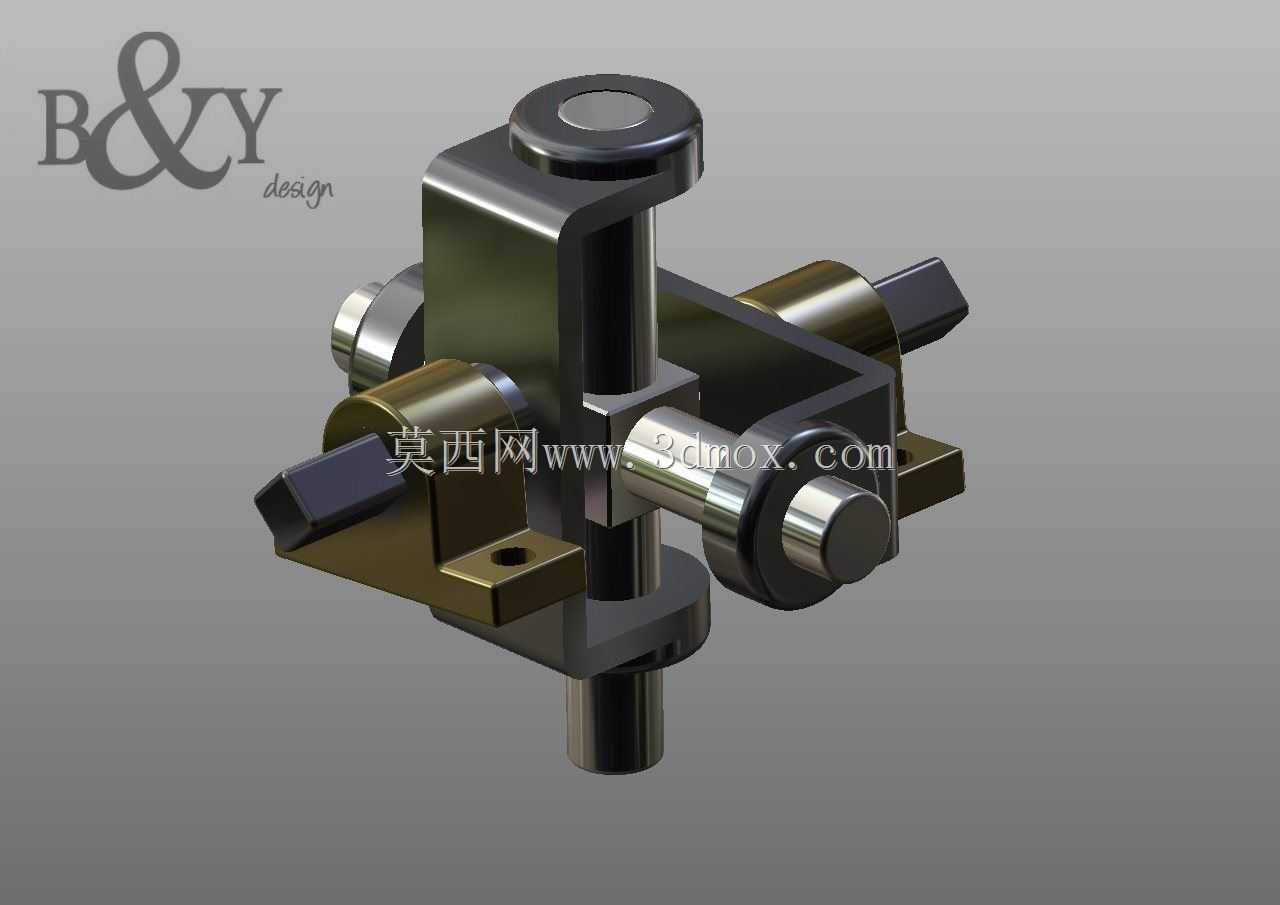

十字滑块式万向联轴器装配结构设计

这款十字滑块式万向联轴器主要应用于存在轴线偏斜、存在一定径向与角向位移偏差的两轴传动场景中，常见于轻工输送设备、小型机床进给机构、农业机械传动单元、自动化生产线动力传输段等工况，核心作用是在主动轴与从动轴无法保证严格同轴的前提下，稳定传递旋转扭矩，补偿安装误差、运行过程中产生的轴系窜动与形变偏移，避免刚性连接带来的轴系憋劲、轴承过载、键槽剪切损坏等问题。

从功能特性来看，该联轴器采用十字滑块作为中间传动构件，两个端部分别设置与输入、输出轴配合的轴孔与锁紧结构，十字滑块的四个凸榫分别嵌入两端连接座的导向槽内，传动过程中凸榫可沿导向槽产生小幅滑动，以此补偿两轴之间的径向偏移与角向偏斜，相比刚性联轴器具备更强的工况适配能力，相比弹性套柱销联轴器又具备更高的扭矩传递刚性，适合中等转速、中等载荷的传动场景，传动过程无弹性元件带来的回程间隙，可保证传动比的精准稳定。

在设计思路上，该结构优先保证传动可靠性与安装便捷性：两端连接座采用对称式结构设计，可适配同直径规格的输入输出轴，轴端设置紧定螺钉安装位，装配时可直接锁紧轴头防止传动打滑；中间十字滑块采用耐磨结构设计，滑动接触面预留了润滑脂存储间隙，长期运行时可加注润滑脂降低滑动摩擦损耗，减少部件磨损带来的传动间隙；整体结构无复杂异形构件，所有零件均可采用常规切削加工完成，加工成本低，后期维护时仅需拆解两端锁紧结构即可更换磨损的十字滑块，无需整体拆卸轴系两端的动力设备，大幅降低运维成本。

从安装边界与尺寸适配来看，该联轴器整体结构紧凑，径向最大轮廓尺寸适配常规小型传动设备的安装空间，轴向总长度预留了足够的轴头插入深度，可适配不同轴伸长度的电机与负载端连接；安装时无需严格调整两轴的同轴度，允许存在不超过1度的角向偏斜与不超过轴径5%的径向偏移，大幅降低了现场安装的调试难度，尤其适合现场安装精度有限、设备运行过程中存在基础沉降或机架形变的应用场景，可有效吸收轴系不对中带来的附加载荷，延长两端支撑轴承与动力部件的使用寿命。
