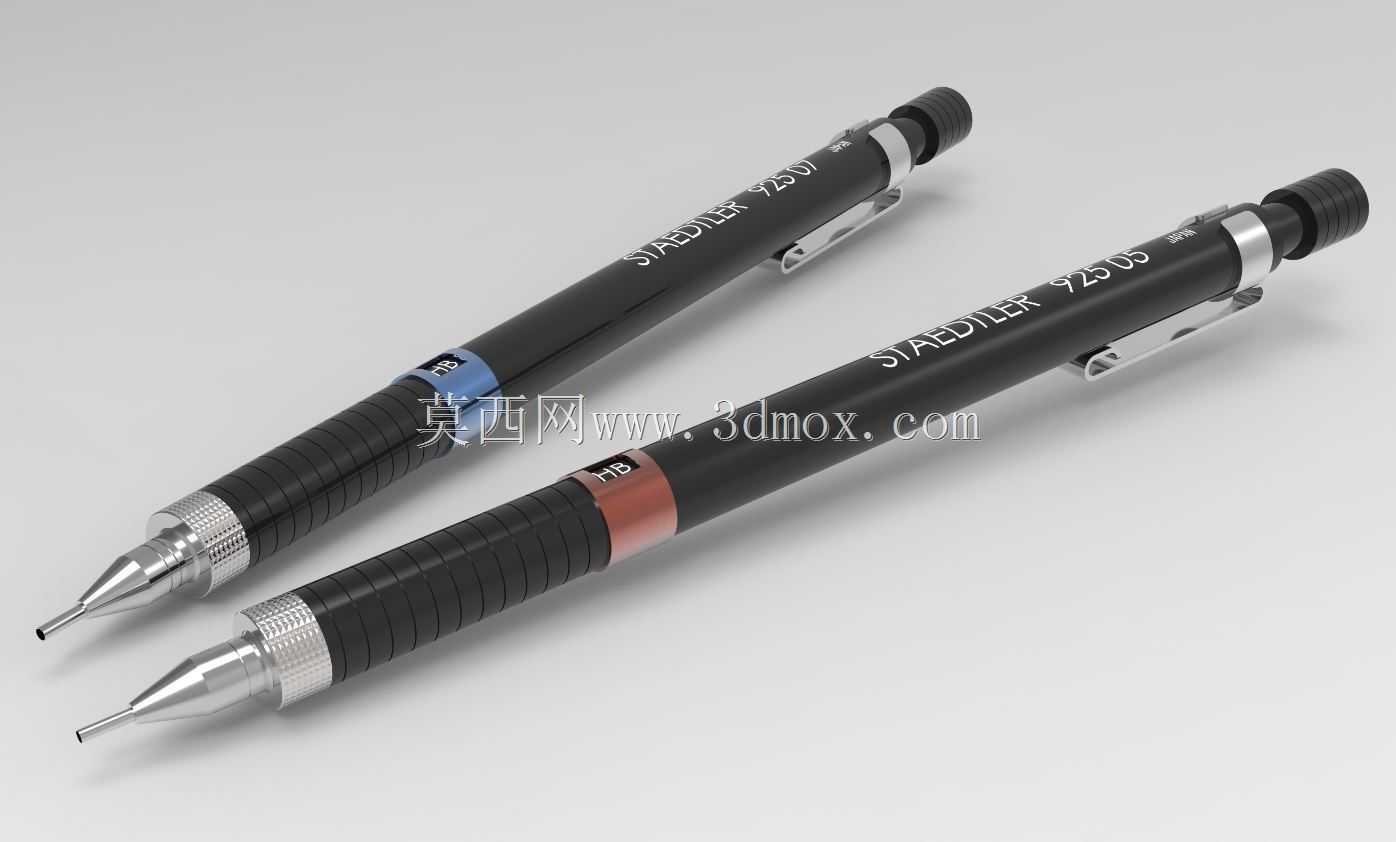

施德楼专业绘图自动铅笔精细结构建模

本次建模的对象是专业级绘图自动铅笔，这类产品广泛应用于工程制图、手绘设计、美术创作、学生日常书写等场景，是机械设计从业者、建筑设计师、美术创作者、工科学生群体常用的基础书写绘图工具，能够输出均匀稳定的线条，适配不同硬度的铅芯，满足从精细线稿绘制到常规书写标注的多元需求。从产品功能特性来看，这款绘图铅笔具备铅芯自动补偿出芯结构，按动顶端按挚即可稳定送出铅芯，笔身配备金属笔夹，可方便夹在笔记本、绘图册或者工装口袋上便于携带，笔握区域设置防滑橡胶握持段，长时间绘图握持不易打滑疲劳，金属出芯护管能够精准定位笔尖位置，配合不同色环标识区分不同铅芯硬度，使用者无需查看笔身标注即可快速识别适配铅芯类型，大幅提升绘图作业的效率。从设计思路层面，建模过程完全还原实物的装配逻辑，整笔拆分为笔帽按挚结构、铅芯存储内管、笔身主体外壳、金属笔夹、防滑握胶、金属笔尖护管、铅芯锁紧卡头多个独立零部件，各部件之间的配合间隙严格按照实物装配公差设置，笔身的防滑纹理、品牌标识刻印、色环标识、金属部件的倒角细节都做了精准还原，既保证外观的拟真度，也完整复现产品的内部装配关系，能够直观展示自动铅笔的出芯传动逻辑。从外形尺寸与安装边界来看，整笔长度控制在常规便携笔具的140-150mm区间，笔身最大直径约9mm，笔握区域直径约8mm，符合人体工学握持尺寸，金属笔夹突出笔身的厚度不超过3mm，不会影响笔具放入笔袋或者绘图工具盒的收纳，笔尖金属护管伸出长度约4mm，既能够保证绘图时笔尖不遮挡视线，也不会因为护管过长导致弯折损坏，各零部件的装配止口、卡扣位置都按照实物的配合尺寸设置，完全匹配真实产品的装配边界，可用于文具产品的结构演示、设计教学以及外观渲染展示使用。
